这是我参与「第四届青训营」笔记创作活动的的第13天，以下是我的课堂笔记。 本次课程主要分为四个大板块：
1.列存vs.行存
2.Parquet原理详解
3.ORC 详解和对比
4.列存演进
1.列存vs.行存

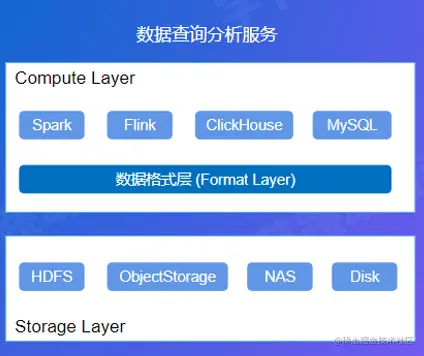

1.1数据格式层概述
√计算层:各种计算引擎
√存储层:承载数据的持久化存储
√数据格式层:定义了存储层文件内部的组织格式，
计算引擎通过格式层的支持来读写文件

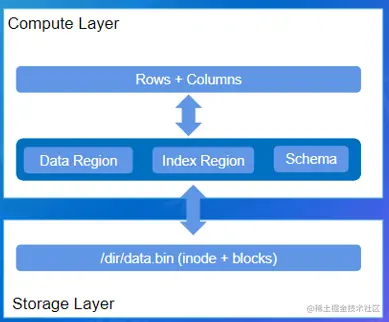

1.2分层视角下的数据形态
·存储层:File，Blocks
·格式层:File内部的数据布局(Layout + Schema)
·计算引擎:Rows + Columns

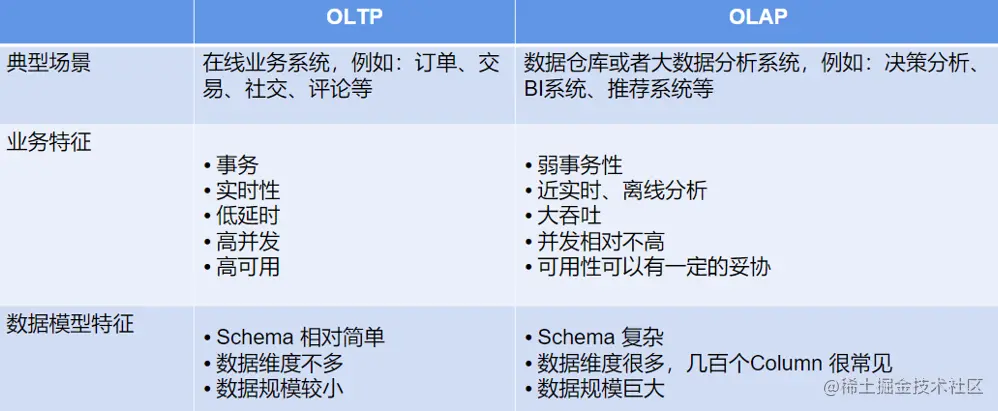

1.3 两种数据查询分析场景:OLTP vs. OLAP
1.4 OLTP:行式存储格式(行存)
√每行的数据在文件上是连续存储的
√读取整行数据效率高，单次IO顺序读即可
√典型系统
·关系型数据库: MySQL,Oracle ...
. Key-Value数据库
1.5 OLAP:列式存储格式(列存)
√每列的数据在文件上是连续存储的
√读取整列的效率较高
√同列的数据类型—致，压缩编码的效率更好
√典型系统
·大数据分析系统:SQL-on-Hadoop，数据
湖分析
数据仓库: ClickHouse,Greenplum，阿里云MaxCompute
2.Parquet原理详解
2.1 Parquet简介
√ parquet.apache.org
√ 大数据分析领域使用最广的列存格式
√ Spark推荐存储格式
√Github
parquet-format:格式定义
parquet-mr : Java实现

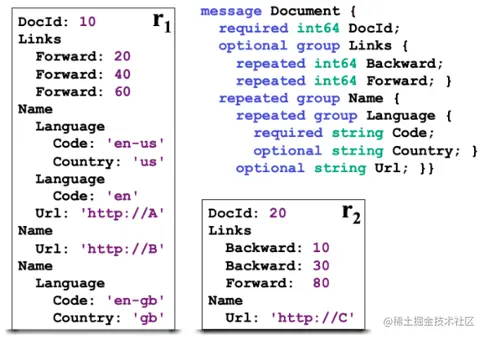

2.2 Dremel数据模型
V Protocol Buffer定义
V支持可选和重复字段
V支持嵌套类型

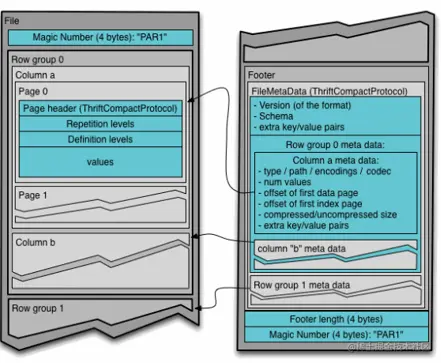

2.3数据布局
.RowGroup:每一个行组包含一定数量或者固定大小的
行的集合
.ColumnChunk: RowGroup中按照列切分成多个ColumnChunk
. Page: ColumnChunk内部继续切分成Page，一般建
议8KB大小。压缩和编码的基本单元
·根据保存的数据类型分为:Data
Page，Dictionary Page,Index Page
.Footer保存文件的元信息
.Schema
. Config
.Metadata
.RowGroup Meta
.Column Meta

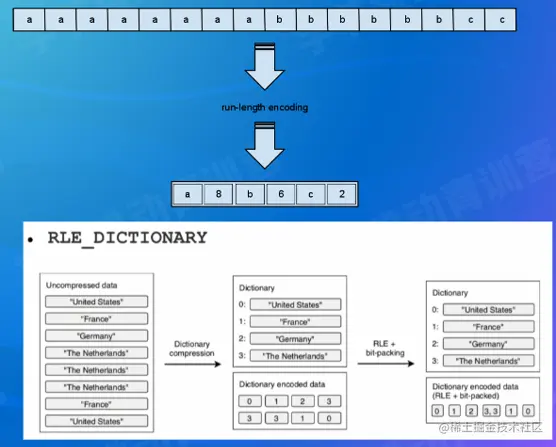

2.4编码 Encoding
. Plain直接存储原始数据
. Run Length Encoding (RLE):适用于列基数不大，重复
值较多的场景，例如:Boolean、枚举、固定的选项等
. Bit-Pack Encoding:配合 RLE编码使用，让整形数
字存储的更加紧凑
. 字典编码 Dictionary Encoding:适用于列基数不大的场
景，构造字典表，写入到 Dictionary Page;把数据用字典Index替换，然后用RLE编码

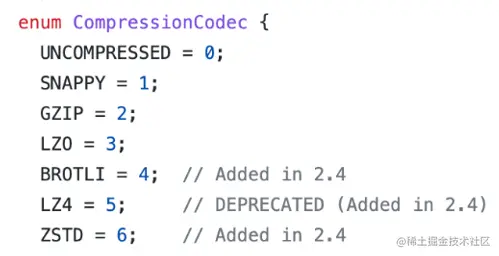

2.5压缩Compression
.Page完成Encoding以后，进行压缩
·支持多种压缩算法
·snappy:压缩速度快，压缩比不高，适用于热数据
·gzip:压缩速度慢，压缩比高，适用于冷数据
·zstd:新引入的压缩算法，压缩比和gzip差不多，而且
压缩速度比肩Snappy
·建议选择snappy或者zstd，根据业务数据类型充分测试压缩效果，以及对查询性能的影响
2.6索引 Index
·和传统的数据库相比，索引支持非常简陋

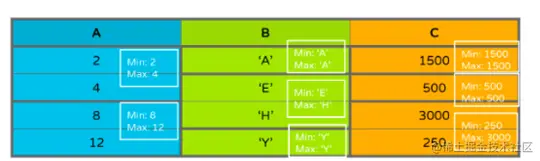

·Min-Max Index:记录 Page内部Column的min_value和max_value
·Column Index:
. Footer 里的 Column Metadata包含
ColumnChunk的全部 Page的 Min-MaxValue
·Offset Index: 记录 Page在文件中的 Offset和Page的 Row Range

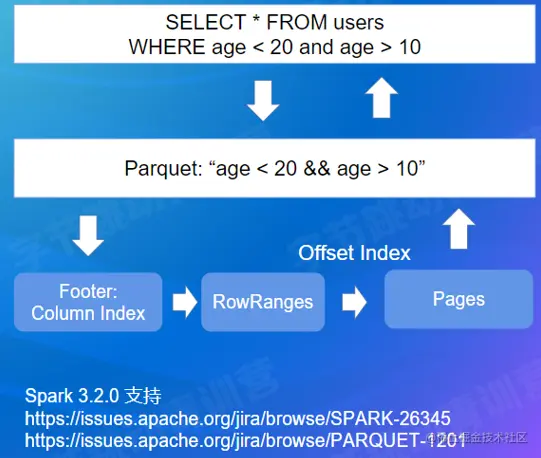

2.7过滤下推 Predicate PushDown
√parquet-mr 库实现，实现高效的过滤机制
√引擎侧传入Filter Expression
√parquet-mr转换成具体Column的条件匹配
√查询Footer 里的Column lndex，定位到具体的
行号
√返回有效的数据给引擎侧

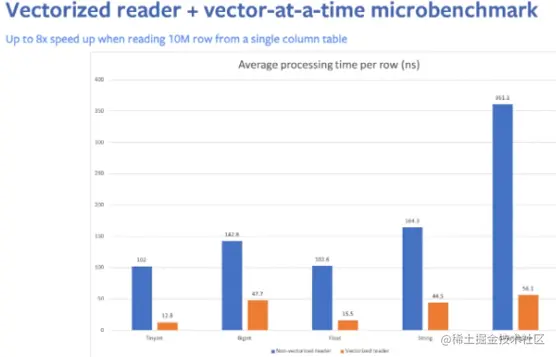

2.8 Spark集成-向量化读
. ParquetFileFormat类
. 向量化读开关:
spark.sql.parquet.enableVectorizedReader·向量化读是主流大数据分析引擎的标准实践，可
以极大的提升查询性能
. Spark 以 Batch的方式从 Parquet读取数据，
下推的逻辑也会适配 Batch的方式
3. ORC详解
3.1 ORC简介
. orc.apache.org
. 大数据分析领域使用最广的列存格式之一
· 出自于Hive项目
· CREATE TABLE tabLe_name (xINT,y STRING)STORED AS ORC;
3.2数据模型
.ORC会给包括根节点在内的中间节点都创建一个
Column
.下图中，会创建8个Column
.嵌套类型或者集合类型支持和Parquet差别较大
.optional和repeated字段依赖父节点记录额信
息来重新Assembly 数据

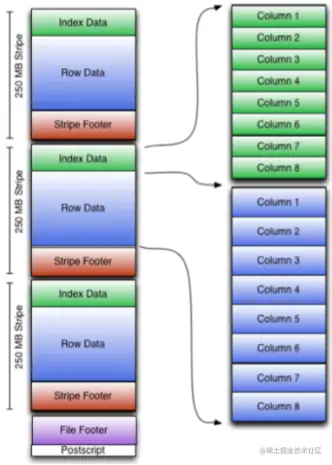

3.3数据布局
·类似 Parquet
.Rooter + Stripe + Column + Page (Row Group)结构
.Encoding / Compression / lndex支持上和Parquet几乎一致

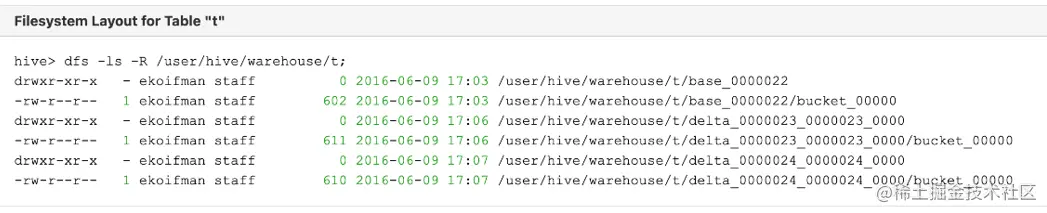

3.4 ACID特性简介
√支持 Hive Transactions 实现，目前只有Hive本身集成
√类似 Delta Lake / Hudi / lceberg
√基于Base + Delta + Compaction的设计
3.5 AliORC
√ORC 在阿里云计算平台被广泛应用，主流产品MaxCompute +交互式分析Hologres的
最新版本都支持ORC格式
√AliORC是对ORC的深度定制版
3.6 Parquet vs.ORC对比
·从原理层面，最大的差别就是对于NestedType和复杂类型处理上
. Parquet的算法上要复杂很多，带来的CPU的开销比 ORC要略大
.ORC的算法上相对简单，但是要读取更多的数据
.因此，这个差异的对业务效果的影响，很难做一个定性的判定，更多的时候还是要取决于实
际的业务场景
4.列存演进
4.1数仓中的列存

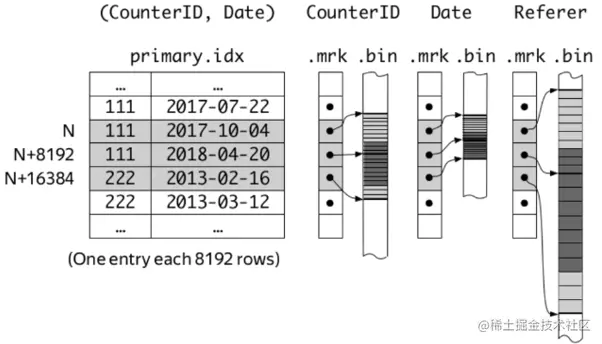

. ClickHouse的MergeTree引擎也
是基于列存构建的
·默认情况下列按照Column拆分的
.支持更加丰富的索引
·湖仓—体的大趋势
4.2存储侧下推
.更多的下推工作下沉到存储服务侧
·越接近数据，下推过滤的效率越高

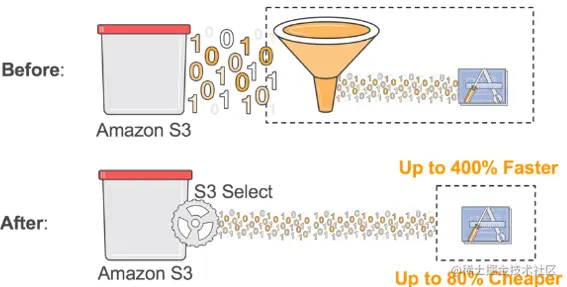

·例如AWS s3 Select功能
·挑战:
·存储侧感知Schema
·计算生态的兼容和集成
4.3 Column Family支持
·背景:Hudi数据湖场景下，支持部分列的快速更新
·在Parquet 格式里引入Column Family概念，把需
要更新的列拆成独立的Column Family
·深度改造Hudi的 Update和Query逻辑，根据
Column Family选择覆盖对应的 Column Family
·Update 操作实际效果有10+倍的提升
