这是我参与「第四届青训营」笔记创作活动的第13天

Modern graphics System--现代图形系统


flowchart LR
	type1[键盘]-->id1[Processor=CPU]
        id1<-->id11[CPU Memory]
	type2[画板]-->id1
	type3[鼠标]-->id1
	id1-->id2[Graphics Processor = GPU]
	id2<-->id22[GPU Memory]
        id2-->id3[Frame Buffer = 帧缓存]
	id3-->id4[渲染在页面上]

光栅(Raster): 几乎所有的现代图形系统都是基于光栅来绘制图形的，光栅就是构成图像的像素阵列(点阵)
像素(Pixel):每一个像素对应图像上的一个点，它通常是保存图像上的某个具体位置的颜色等信息
帧缓存(Frame Buffer):在绘图过程中，像素信息被存放于帧缓存中，帧缓存是一个内存地址
CPU：中央处理器，负责逻辑运行
GPU:图形处理器，负责图形计算

GPU和CPU干什么


轮廓提取（一般使用三角提取）
光栅化
帧缓存
渲染

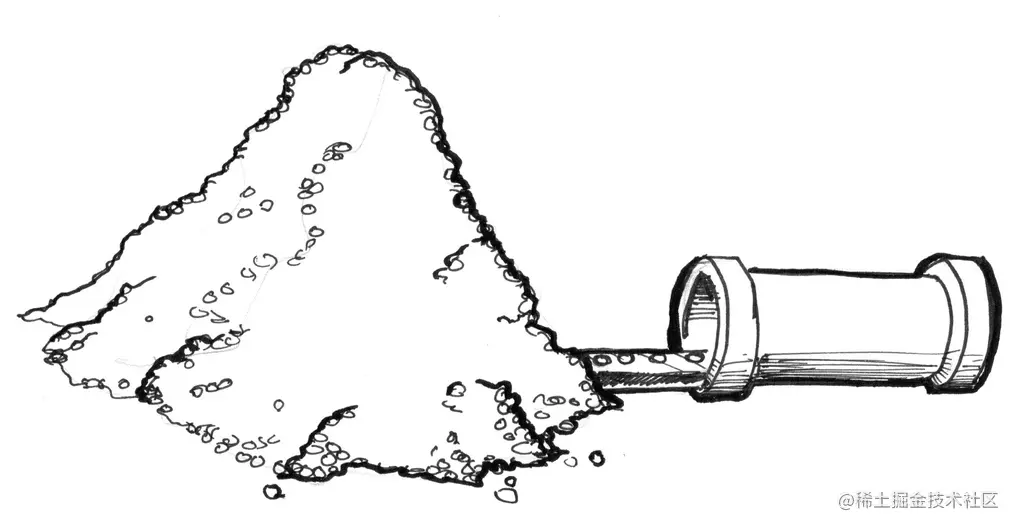

我们可以将CPU理解为一个个管道，你有多少核，那么你就有多少个管道（假如你是8核，那么就是八个管道），但是我们的cpu是非常强大的，它可以进行非常复杂的运算，但是如果给的数量太多了，那么效率也不会很高

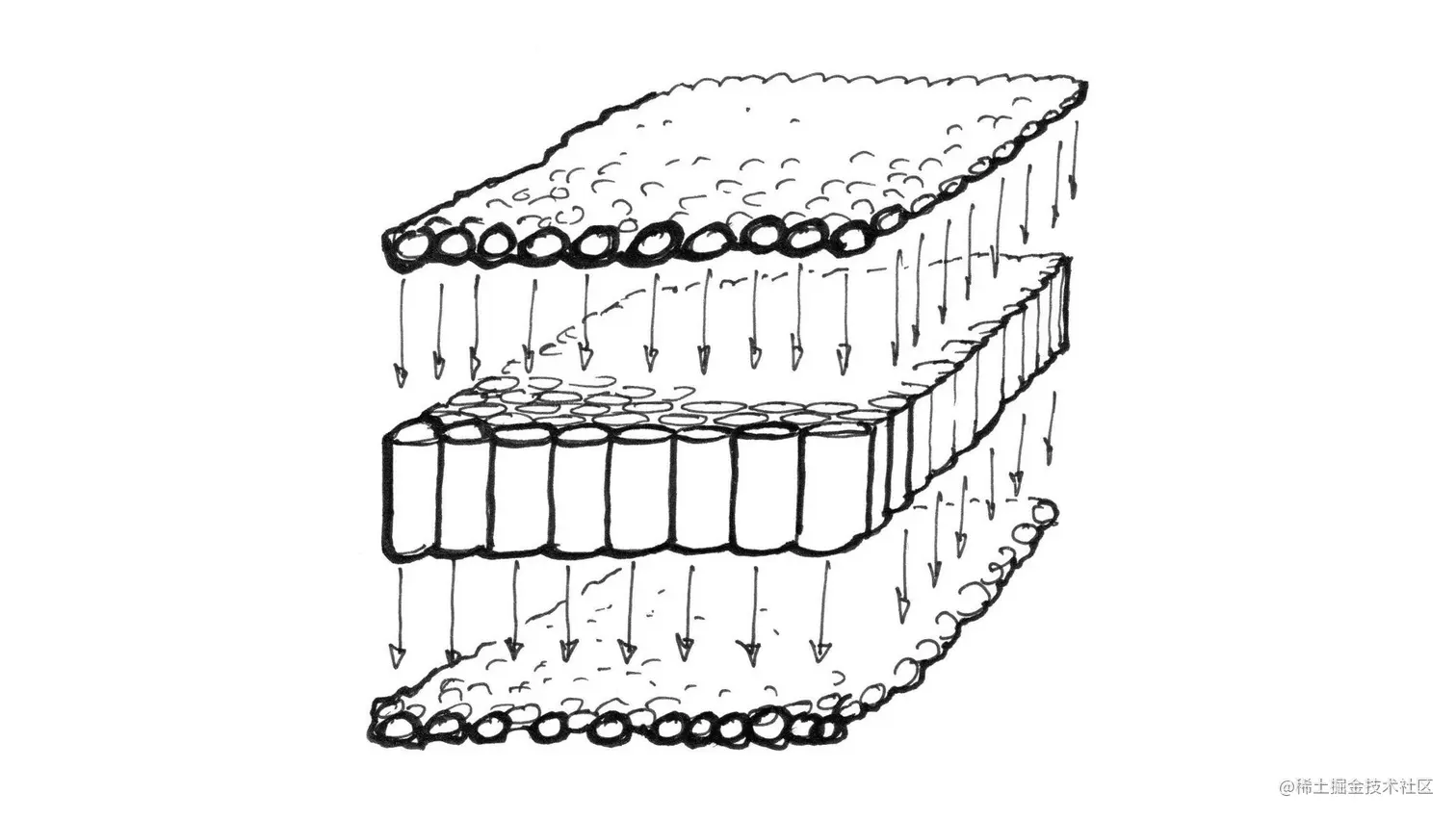

这时候我们就要借助GPU,它是由大量的小运算单元组成的，他每一个单元只负责简单的计算，每个单元彼此独立，因此计算可以进行并行处理


WebGL StartUp

创建WebGL上下文

const canvas = document,querySelector('canvas');
const gl = canvas.getContext('webgl')

创建着色器

顶点着色器

const vertex = `
  attribute vec2 position;
  varying vec4 color;

  void main() {
    gl_PointSize = 1.0;
    gl_Position = vec4(position, 1.0, 1.0);
    color = vec4(0.5 * (vec2(1.0) + position), 0.0, 1.0);
  }
`;

轮廓着色器

const fragment = `
  precision mediump float;
  varying vec4 color;

  void main()
  {
    // gl_FragColor = vec4(1.0, 0.0, 0.0, 1.0);
    gl_FragColor = color;
  }
`;

创建着色器

const vertexShader = gl.createShader(gl.VERTEX_SHADER);
gl.shaderSource(vertexShader, vertex);
gl.compileShader(vertexShader);

const fragmentShader = gl.createShader(gl.FRAGMENT_SHADER);
gl.shaderSource(fragmentShader, fragment);
gl.compileShader(fragmentShader);

创建WebGL Program并使用

const program = gl.createProgram();
gl.attachShader(program, vertexShader);
gl.attachShader(program, fragmentShader);
gl.linkProgram(program);
//使用
gl.useProgram(program);

定义顶点

const points = new Float32Array([
  -1, -1,
  0, 1,
  1, -1,
]);

将数据存在缓存区

const bufferId = gl.createBuffer();
gl.bindBuffer(gl.ARRAY_BUFFER, bufferId);
gl.bufferData(gl.ARRAY_BUFFER, points, gl.STATIC_DRAW);

将缓存区数据读取到GPU

const vPosition = gl.getAttribLocation(program, 'position');
gl.vertexAttribPointer(vPosition, 2, gl.FLOAT, false, 0, 0);
gl.enableVertexAttribArray(vPosition);

GPU执行webGL程序，输出结果

gl.clear(gl.COLOR_BUFFER_BIT);
gl.drawArrays(gl.TRIANGLES, 0, points.length / 2);

webGL可以绘制渐变的，效率会高一点

2D也可以，但是效率不行
