Parquet与ORC：高性能列式存储 | 青训营笔记

二粒砂
365 阅读7分钟

这是我参与「第四届青训营 」笔记创作活动的第13天

所有大数据作业简单来说都可以简化为

  • 从存储服务读取数据
  • 计算引擎解析和计算数据
  • 结果呈现

“如何高效从存储读取所需的数据”是决定大数据计算作业性能的关键因素

1.列存 vs 行存

概述数据格式层的作用和定位，对比列式存储和行式存储的基本原理和适用场景

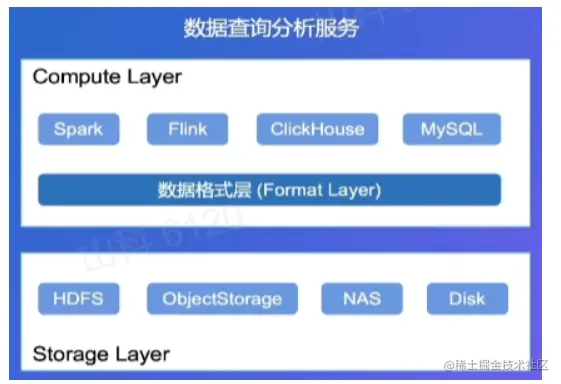

①数据格式层概述


  • 计算层：各种计算引擎
  • 存储层：承载数据的持久化存储
  • 数据格式层：定义了存储层文件内部的组织格式，计算引擎通过格式层的支持来读写文件

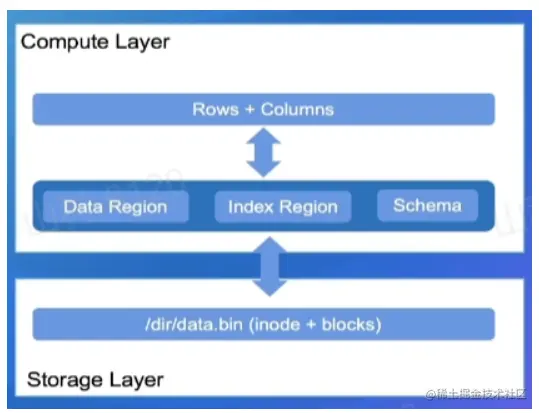

②分层视角下的数据形态


  • 存储层：File，Blocks
  • 格式层：File内部数据布局（Layout + Schema）
  • 计算引擎：Rows + Columns

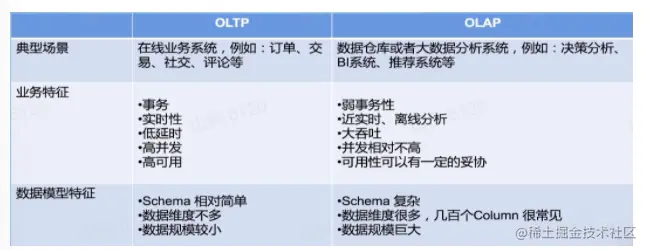

③两种数据查询分析场景：OLTP vs OLAP


④OLTP：行式存储格式（行存）

  • 每行的数据在文件上是连续存储的

  • 读取整行数据效率高，单次IO顺序读即可

  • 典型系统

    • 关系型数据库：MySQL、Oracle
    • Key-Value数据库

⑤OLAP：列式存储格式（列存）

  • 每列的数据在文件上是连续存储的

  • 读取整列的效率高

  • 同列的数据类型一致，压缩编码的效率更好

  • 典型系统

    • 大数据分析系统：SQL-on-Hadoop，数据湖分析
    • 数据仓库：ClickHouse，Greenplum，阿里云MaxCompute

⑥总结

  1. 格式层定义了数据的布局，连接计算引擎和存储服务
  2. OLTP和OLAP场景化差异明显
  3. 业务场景决定了技术实现，行存适用于OLTP，列存适用于OLAP

2.Parquet原理详解

详细介绍Parquet格式的原理、布局、以及和计算引擎的集成和优化

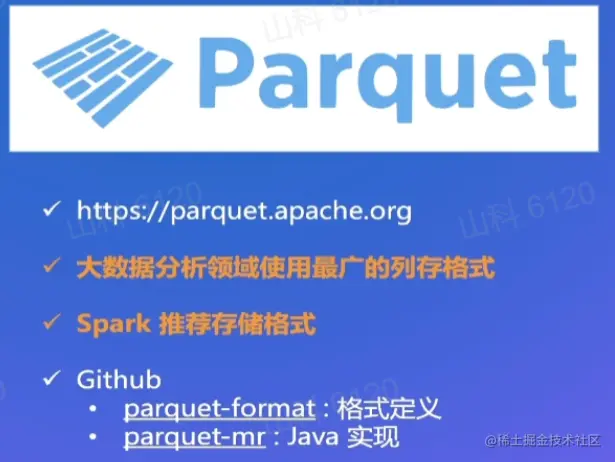

①Parquet简介


②Dremel数据模型

parquet是受Dremel模型的启发衍生出的列存格式


  • Protocol Buffer定义
  • 支持可选和重复字段
  • 支持嵌套类型


  • 嵌套类型只保存叶子节点数据
  • 问题：由于列可能是Optional和Repeated，如何把列内的数据对应到逻辑视图里的Record呢

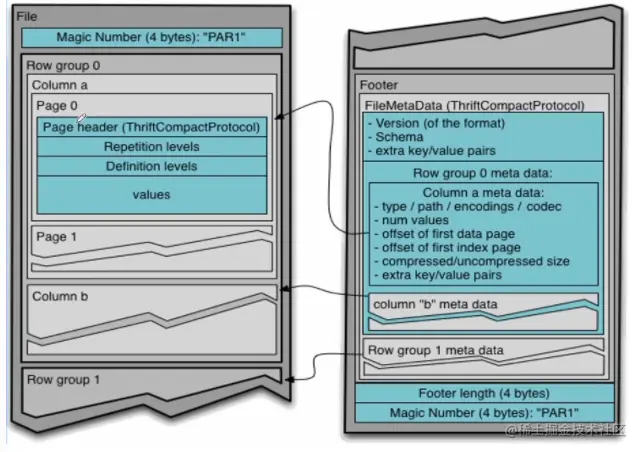

③数据布局


  • RowGroup：每一行组包含一定数量或者固定大小的行的集合

  • ColumnChunk：RowGroup中按照列切分成多个ColumnChunk

  • Page：ColumnChunk内部继续切分成Page，一般建议8KB大小，压缩和编码的基本单元

    • 根据保存的数据类型分为Data Page，Dictionary Page，Index Page

  • Footer保存文件的元信息

    • Schema

    • Config

    • Metadata

      • RowGroup Meta

        • Colomn Meta

④编码Encoding

  • Plain直接存储原始数据

  • Run Length Encoding（RLE）：适用于列基数（一列中unique的数据的个数）不大，重复值较多的场景，例如：Boolean、枚举、固定的选项等

    • Bit-Pack Encoding：配合RLE编码使用，让整型数字存储的更加紧凑

  • 字典编码Dictionary Encoding：适用于列基数不大的场景，（一般用于字符串）构造字典表，写入到Dictionary Page；把数据用字典Index替换，然后用RLE编码

默认场景下parquet-mr会自动根据数据特征选择

业务自定义：org.apache.parquet.colomn.values.factory.ValuesWriterFactory

⑤压缩Compression

  • Page完成Encoding以后，进行压缩
  • 支持多种压缩算法
  • snappy：压缩速度快，压缩比不高，适用于热数据
  • gzip：压缩速度慢，压缩比高，适用于冷数据
  • zstd：新引入的压缩算法，压缩比和gzip差不多，而且压缩速度比肩Snappy
  • 建议选择snappy或者zstd，根据业务数据类型充分测试压缩效果，以及对查询性能的影响

对比：


⑥索引

  • 和传统的数据库相比，索引支持非常简陋
  • Min-Max Index：记录Page内部Column的min_value和max_value
  • Column Index：Footer里的Column Metadata包含ColumnChunk的全部Page的Min-Max Value
  • Offset Index：记录Page在文件中的Offset和Page的Row Range

Bloom Filter

  • parquet.bloom.filter.enabled
  • 对于列基数比较大的场景，或者非排序列的过滤，Min-Max Index很难发挥作用
  • 引入Bloom Filter加速过滤匹配判定（模糊判定过滤大量不相关数据）
  • 每个ColumnChunk的头部保存Bloom Filter数据
  • Footer记录Bloom Filter的page offset

排序Ordering

  • 类似于聚集索引的概念

  • 排序帮助更好的过滤掉无关的RowGroup或者Page

    • 对于少量数据Seek很有帮助

  • Parquet Format支持SortingColumns

  • Parquet Library目前没有支持

  • 依赖业务侧根据查询特征去保证顺序

⑦过滤下推 Predicate PushDown

  • parquet-mr库实现，实现高效的过滤机制
  • 引擎侧传入Filter Expression
  • parquet-mr转换成具体Column的条件匹配
  • 查询Footer里的Column Index，定位到具体的行号
  • 返回有效的数据给引擎侧

⑧Spark集成-向量化读

  • ParquetFileFormat类
  • 向量化读开关：spark.sql.parquet.enableVectorizedReader
  • 向量化读是主流大数据分析引擎的标准实践，可以极大的提升查询性能
  • Spark以Batch的方式从Parquet读取数据，下推的逻辑也会适配Batch的方式

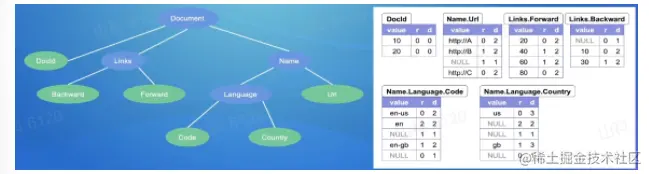

⑨深入Dremel模型

  • Reptition Level：该字段在Field Path上第几个重复字段上出现

    • 0：标识新的Record
    • Name.Language.Code为例，Name是第一个重复字段，Language是第二个重复字段

  • Definition Level：用来记录在field path中有多少个字段是可以不存在（optional/repeated）而实际出现的

    • Name.Language.Code为例，Name和Language都是可以不存在的
    • 第一个NULL字段，DD是１，说明Name是存在的，但是Language是不存在的，保留原有的信息

Re-Assembly

  • 根据全部或者部分列数据，重新构造Record
  • 构造FSM状态机
  • 根据同一个Column下一个记录的RepetitionLevel决定继续读的列

小结

  1. 数据模型：基于Dremel
  2. 文件布局：Footer+RowGroup+ColumnChunk+Page
  3. Encoding：Page粒度，Plain/RLE/Dictionary
  4. Compression：Snappy/Gzip/Zstd
  5. Index：Column Index（Min-Max Index）
  6. Predicate PushDown

3.ORC详解和对比

介绍另一个常见的列存格式ORC的原理，主要和Parquet做对比，同时介绍AliORC的重点优化

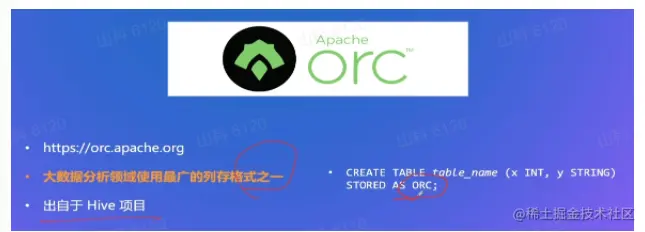

①简介


②数据模型

  • ORC会给包括根节点在内的中间节点都创建一个Column（图中创建8个Column）
  • 嵌套类型或者集合类型支持和Parquet差别较大
  • optional和repeated字段依赖父节点记录的信息来重新Assembly数据

③数据布局

  • 类似Parquet
  • Footer+Stripe+Column+Page（Row Group）结构
  • Encoding/Compression/Index支持上和Parquet几乎一致

④ACID特性简介

  • 支持Hive Transaction实现，目前只有Hive本身集成
  • 类似Delta Lake/Hudi/Iceberg
  • 基于Base+Delta+Compaction的设计

⑤AliORC

  • ORC在阿里云计算平台被广泛应用，主流产品MaxCompute+交互式分析Hologres的最新版本都支持ORC格式
  • AliORC是对ORC的深度定制版

索引增强

  • 支持Clusterd Index，更快的主键查找

  • 支持Bitmap Index，更快的过滤

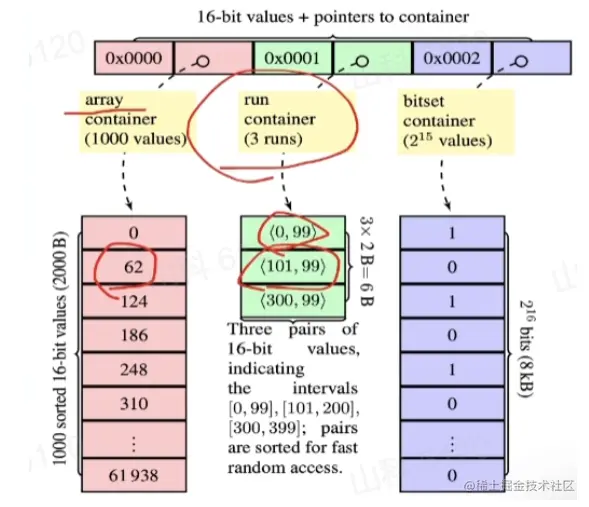

    • Roaring Bitmap

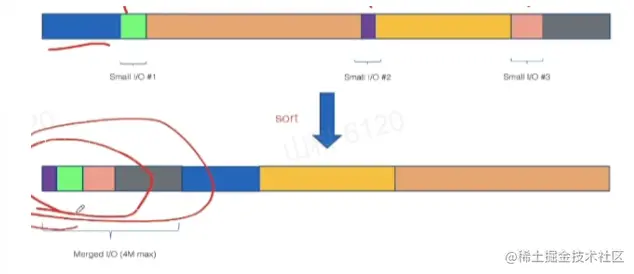

小列聚合

  • 减少小IO（重排Chunk）


异步预取

  • 异步预取数据

  • 计算逻辑与数据读取并行化

⑥Parquet vs ORC对比

  • 从原理层面,最大的差别就是对于NestedType和复杂类型处理上
  • Parquet的算法上要复杂很多,带来的的CPU的开销比ORC要略大
  • ORC的算法上相对简单,但是要读取更多的数据
  • 因此,这个差异对于业务效果的影响很难做一个定性的判定,更多的时候还是要取决于实际的业务场景

性能

  • 2020:在spark场景下Parquet工作的更好;在Hive场景下,ORC更好(Spark sql在大多数场景下快于hive)

4.列存演进

介绍更广义场景下的列存，以及更多的列存演进和优化工作

①数仓中的列存

  • ClickHouse的MergeTree引擎也是基于列存构建的
  • 默认情况下列按照Column拆分的
  • 支持更加丰富的索引
  • 湖仓一体的大趋势

②存储侧下推

  • 更多的下推工作下沉到存储服务侧

  • 越接近数据,下推过滤的效率越高

  • 例如AWS S3 Select功能

  • 挑战

    • 存储侧感知Schema
    • 计算生态的兼容和集成

③Column Family支持

  • 背景:Hudi数据湖场景下,支持部分列的快速更新
  • 在Parquet格式里引入Column Family概念,把需要更新的列拆成独立的Column Family
  • 深度改造Hudi的Update和Query逻辑,根据Column Family选择覆盖对应的Column Family
  • Update操作实际效果有10+倍的提升
