《浅谈分布式一致性协议》｜青训营笔记

面包小狗
104 阅读7分钟

这是我参与「第四届青训营」笔记创作活动的第20天

本节课程目录：

  1. 分布式系统
  2. 一致性与共识算法
  3. 一致性协议案例：Raft
  4. 实现细节以及未来

1. 分布式系统

1.1 分布式系统面临的挑战

  1. 数据规模越来越大
  2. 服务的可用性要求越来越高
  3. 快速迭代的业务要求系统足够易用

1.2 理想中的分布式系统

  • 高性能：可拓展、低时延、高吞吐
  • 正确：一致性、易于理解
  • 可靠：容错、高可用

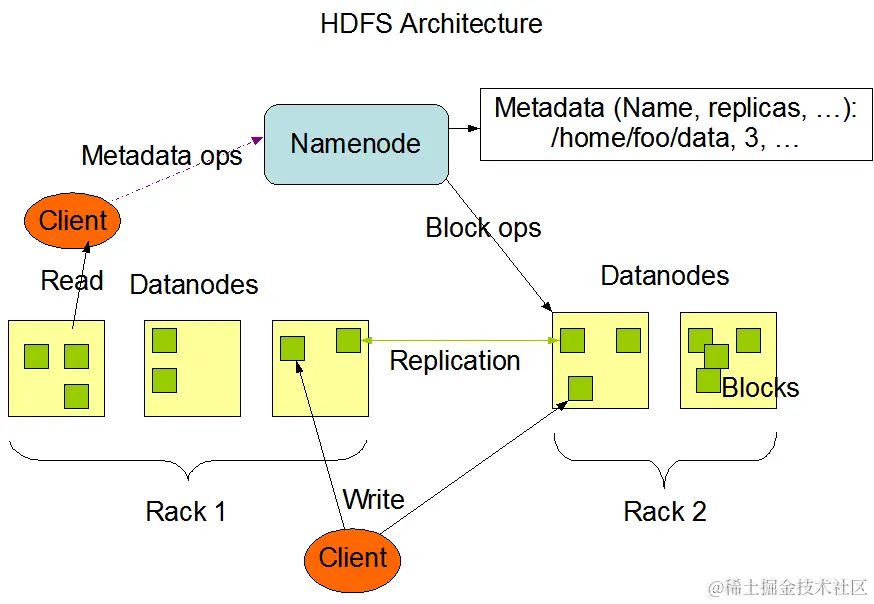

1.3 从 HDFS 开始


1.4 案例 - KV

从最简单机 KV 开始

  • 接口：
    • Get(Key) -> value
    • BatchPut([k1,k2...],[v1,v2...])

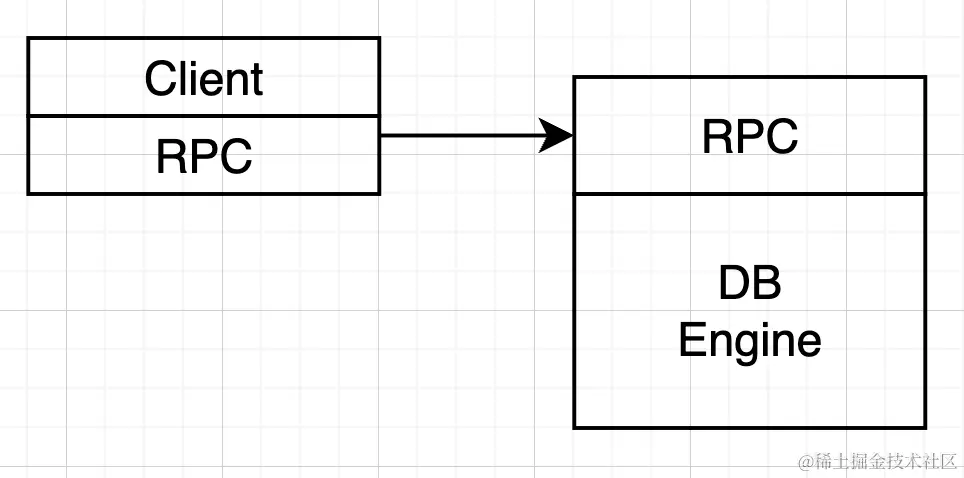

  • 第一次实现
    • RPC
    • DB Engine


2. 一致性与共识算法

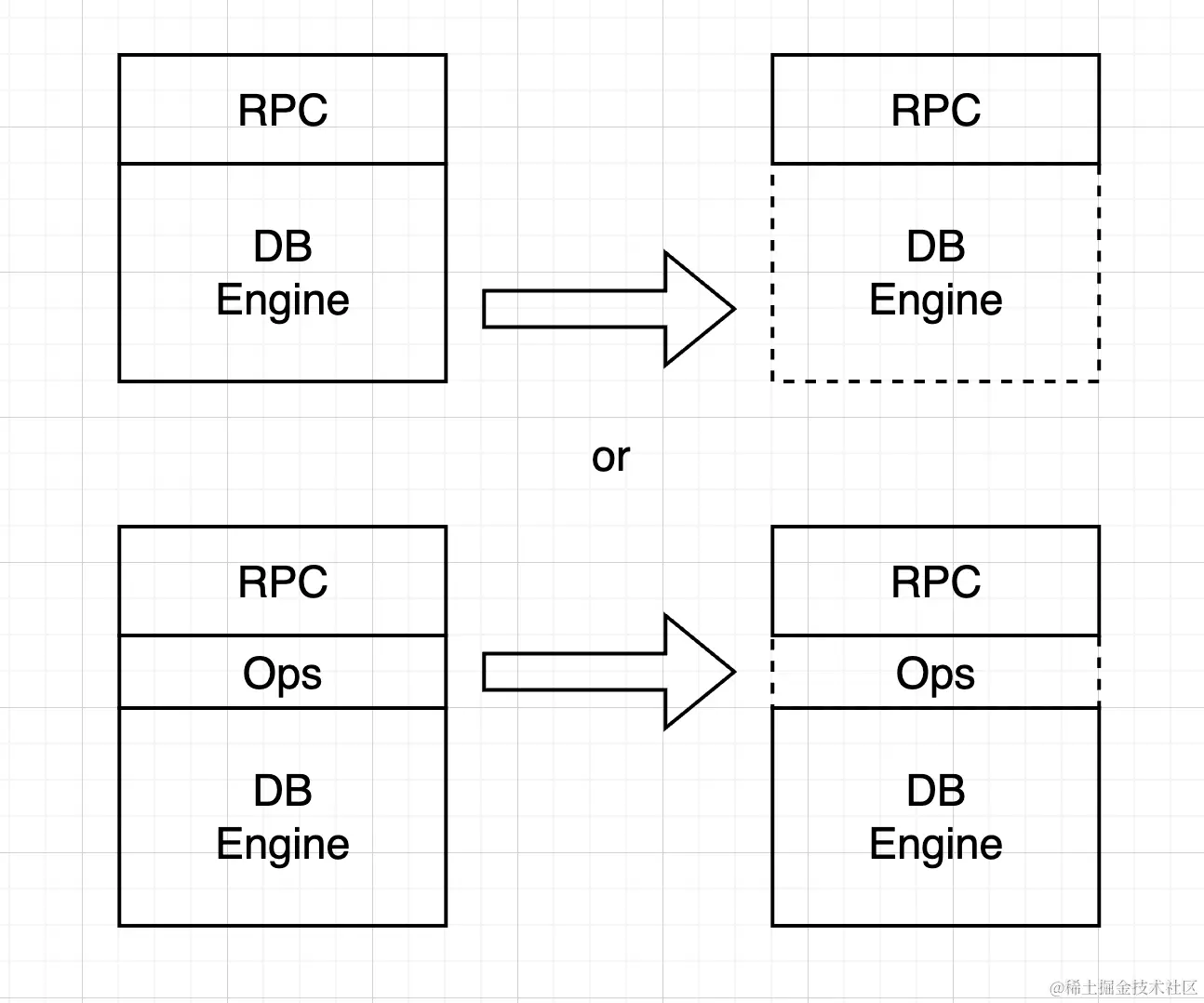

2.2 如何复制

  • 主副本定期拷贝全量数据到从副本
  • 主副本拷贝操作到从副本

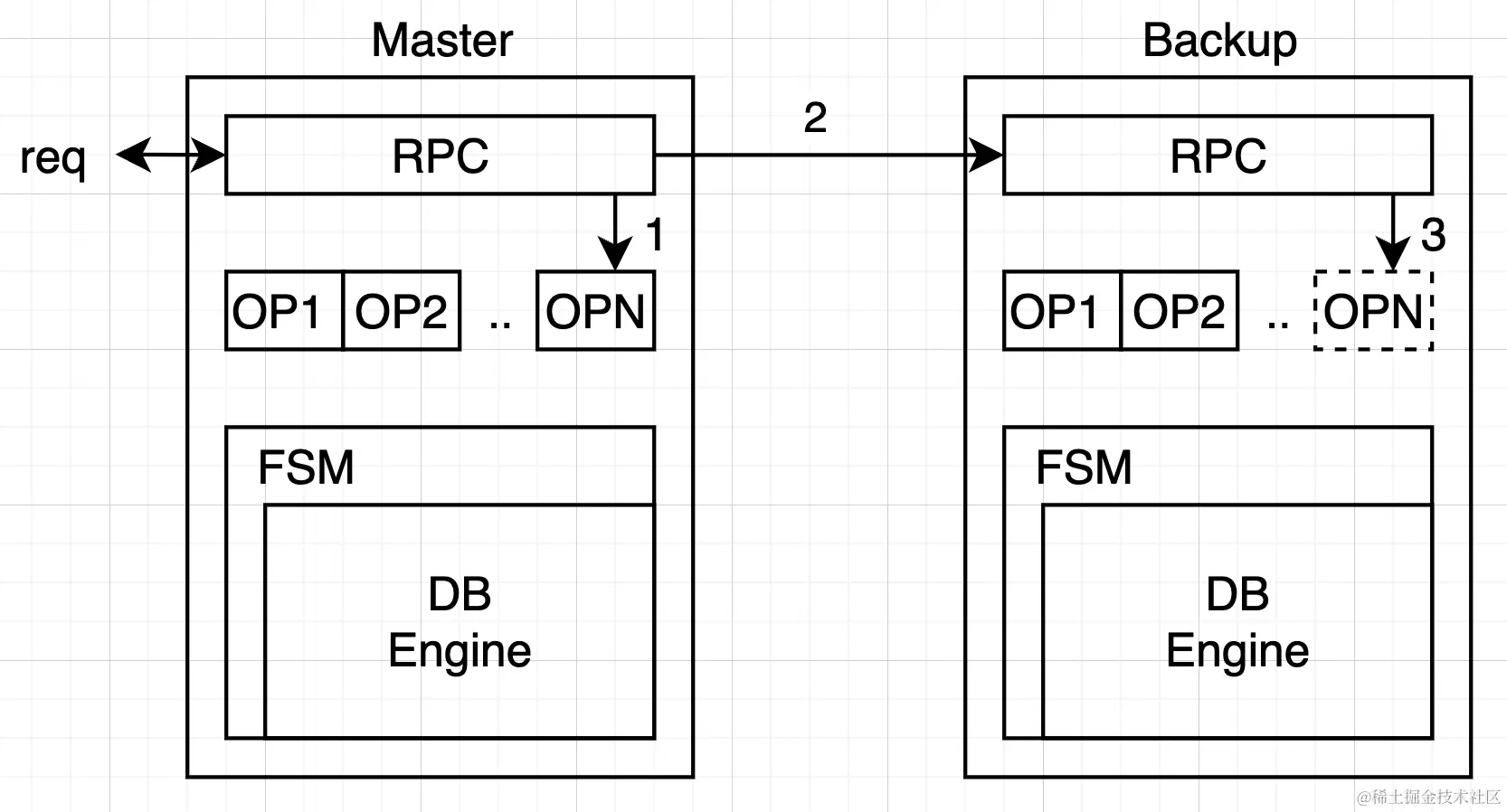

2.3 如何复制操作

  • 主副本把所有的操作打包成 Log
    • 所有的 Log 写入都是持久化的，保存在磁盘上
  • 应用包装成状态机，只接收 Log 作为 Input
  • 主副本确认 Log 已经成功写入到副本机器上，当状态机 apply 后，返回客户端


2.4 关于读操作

  • 读操作
    • 方案一：直接读状态机，要求写操作进入状态机后再返回 client
    • 方案二：写操作复制完成后直接返回，读操作 Block 等待所有 pending log 进入状态机
  • 如果不遵循上述两种方案呢？
    • 可能存在刚刚写入的值读不到的情况（在 Log 中）

2.5 什么是一致性

  • 对于我们的 KV
    • 像操作一台机器一样
      • 要读到最近写入的值
  • 一致性是一种模型（或语义）
    • 来约定一个分布式系统如何向外界（应用）提供服务
    • KV 中常见的一致性模型
      • 最终一致性：读取可能暂时读不到但是总会读到
      • 线性一致性：最严格，线性执行

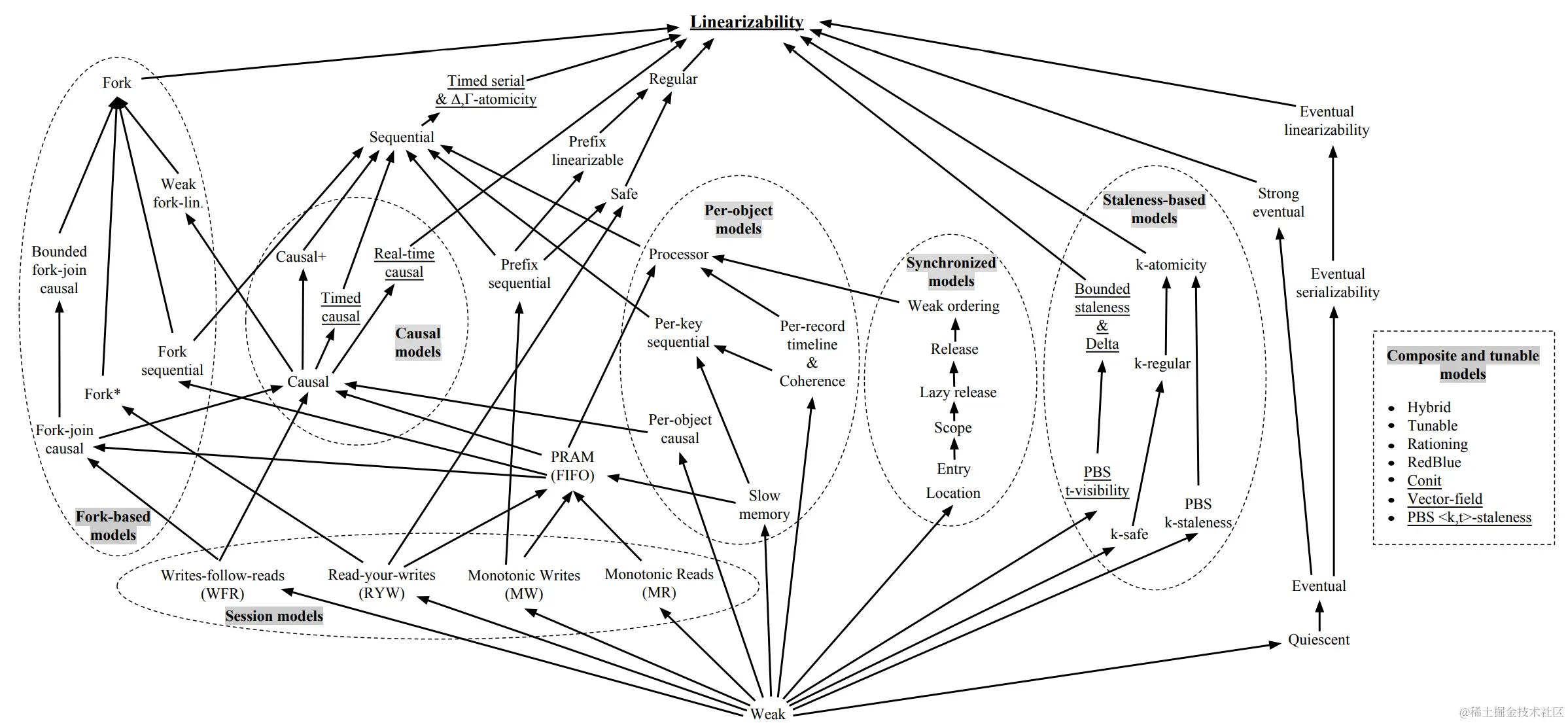

  • 一致性的分类
    • 经常与应用本身有关
  • Linearizability 是最理想的


2.6 复制协议 - 当失效发生

当主副本失效时 为了使得算法简单

  • 手动切换，还是可以保证较高的可用性

但是如何保证主副本是真的失效

  • 在切换的过程中，主副本又开始接收 client 端的请求
  • 两个主副本显然是不正确的，log 会被覆盖写掉
  • 我们希望算法能在这种场景下仍然保持正确

如果增加到三个节点

  • 每次都等其他节点操落盘性能较差
  • 是否允许少数节点挂了的情况下，仍然可以工作

2.7 共识算法

The consensus problem requires agreement among a number of processes(or agents) for a single data value. Some of the processes(agents) may fail or be unreliable in other ways, so consensus protocols must be or resilient.

一个值一旦确定，所有人都认同。

  • 有文章证明这是一个不可能的任务

    • 错误总是发生 Non-Byzantine fault
    • 错误类型很多
      • 网络断开、分区、缓慢、重传、乱序
      • CPU、IO 都可能停住
    • 容错 Falute-tolerance

  • 共识协议不等于一致性

    • 应用层面不同的一致性，都可以用共识协议来实现
      • 比如可以故意返回旧的值
    • 简单的复制协议也可以提供线性一致性

  • 一般讨论共识协议时提到的一致性，都指线性一致性

    • 因为弱一致性往往可以使用相对简单的复制算法实现

3. 一致性协议案例：Raft

3.1 Paxos

The Part-Time Parliamen by Lamport 1989

  • 即人们提到的 Paxos
  • 基本上就是一致性协议的同义词
  • 该算法的正确性是经过证明的

Paxos 非常的难以理解

  • 算法整体是以比较抽象的形式描述，工程实现时需要做一些修改

3.2 Raft

2014年发表

  • 易于理解作为算法的设计目标
    • 使用了 RSM、Log、RPC 的概念
    • 直接使用 RPC 对算法进行了描述
    • Strong Leader-based
    • 使用了随机的方法减少约束
  • 正确性
    • 形式化验证
    • 拥有大量成熟系统

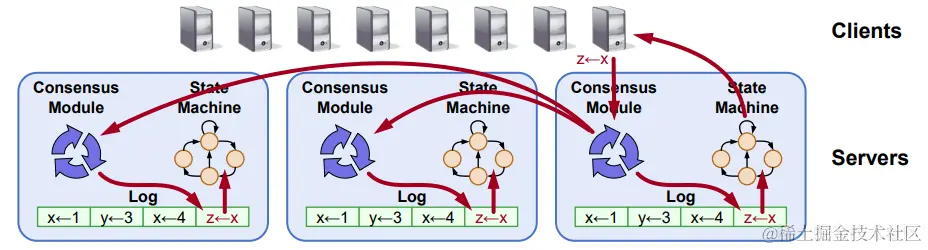

3.3 复制状态机（RSM）

RSM（replicated state machine）

  • Raft 中所有的 consensus 都是直接使用 Log 作为载体

Commited Index

  • 一旦 Raft 更新 Commited Index，意味着这个 Index 前的所有 Log 都可以提交给状态机了
  • Commited Index 是不持久化的，状态机也是 volatile 的，重启后从第一条 Log 开始

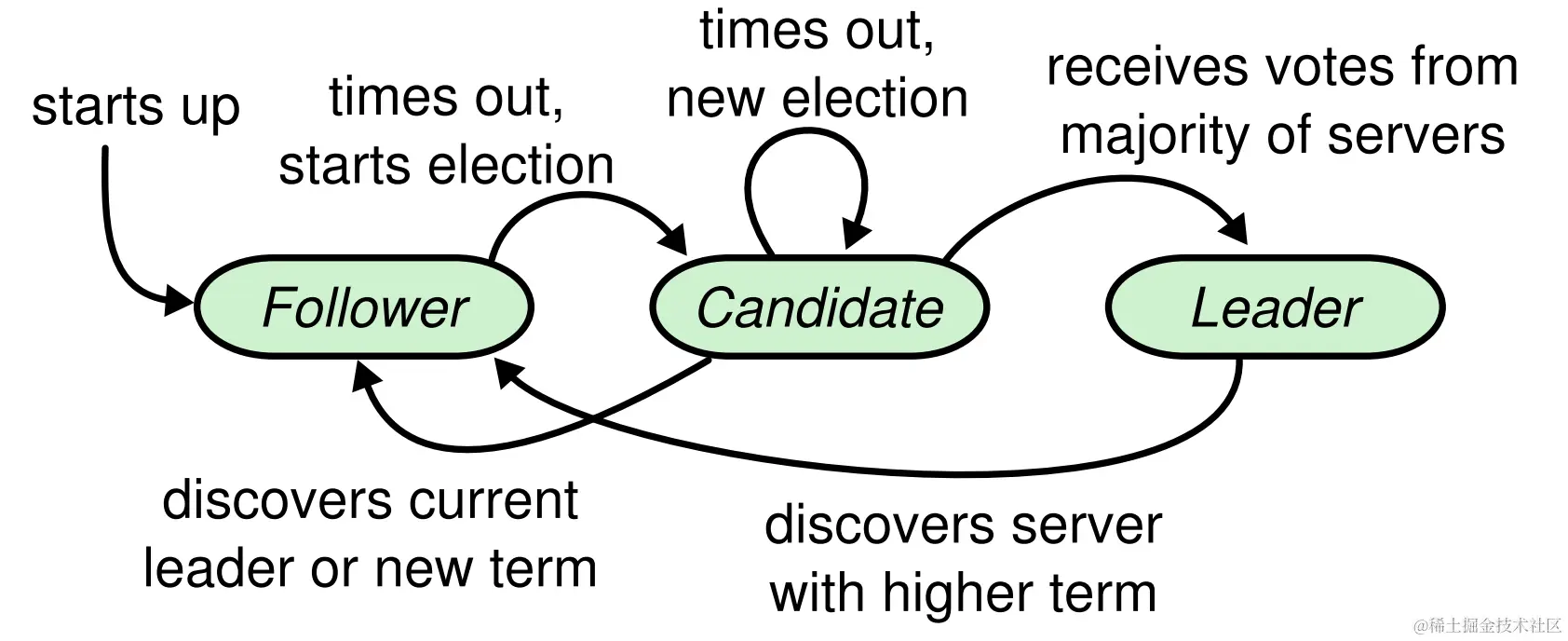

3.4 Raft 角色

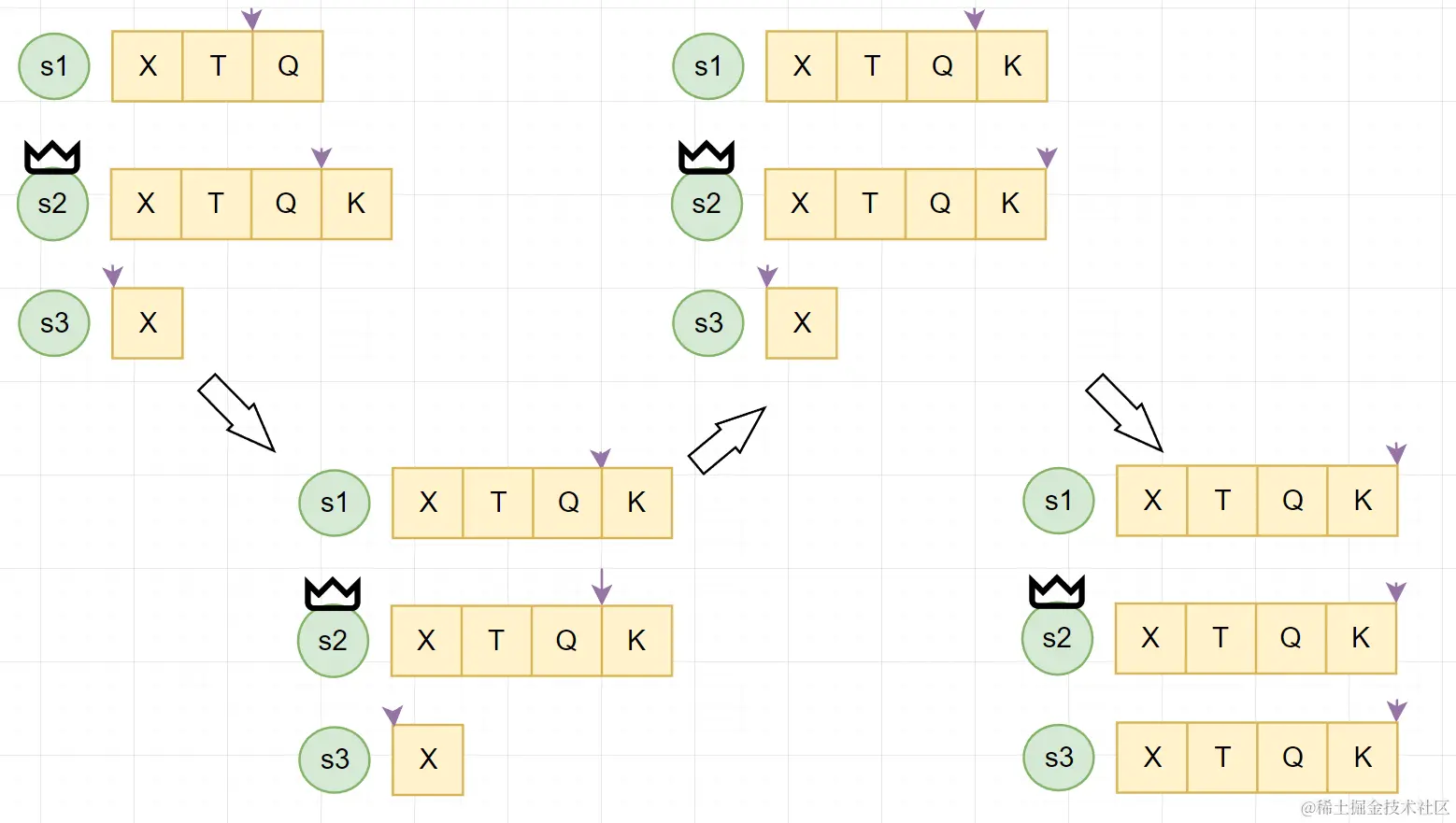

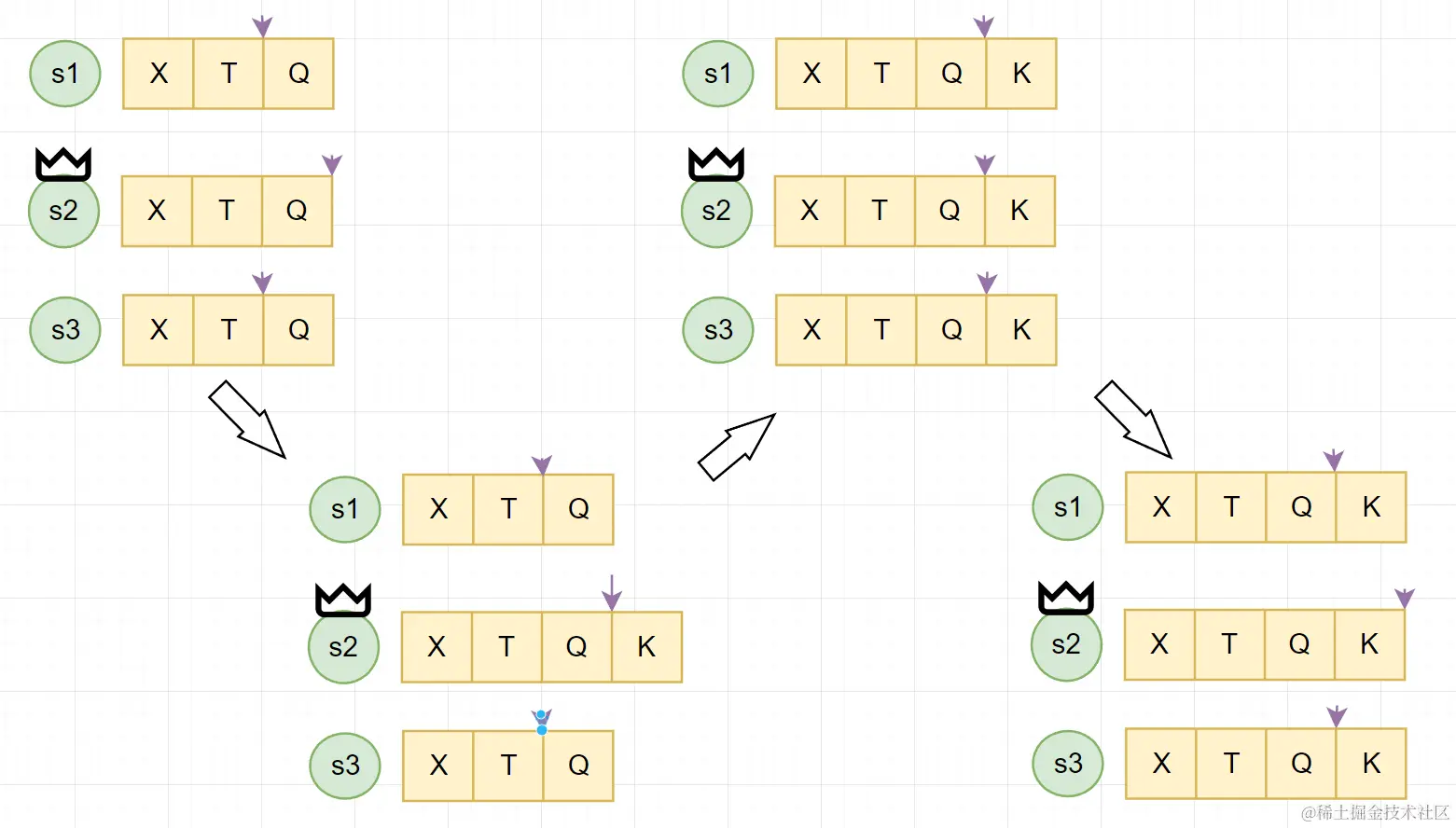

3.5 Raft 日志复制


3.6 Raft 从节点失效


3.7 Raft Term

  • 每个 Leader 服务于一个 term
  • 每个 term 至多只有一个 leader
  • 每个节点存储当前的 term
  • 每个节点 term 从一开始，只增不减
  • 所有 rpc 的 request reponse 都携带 term
  • 只 commit 本 term 内的 log


3.8 Raft 主节点失效

  • Leader 定期的发送 AppendEntries RPCs 给其余所有节点
  • 如果 Follower 有一段时间没有收到 Leader 的 AppendEntries，则转换身份成为 Candidate
  • Candidate 自增自己的 term，同时使用 RequestVote RPCs 向剩余节点请求投票
    • Raft 在检查是否可以投票时，会检查 log 是否 outdated，至少不比本身旧才会投给对应的 Candidate
  • 如果多数派节点投给它，则成为该 term 的 leader

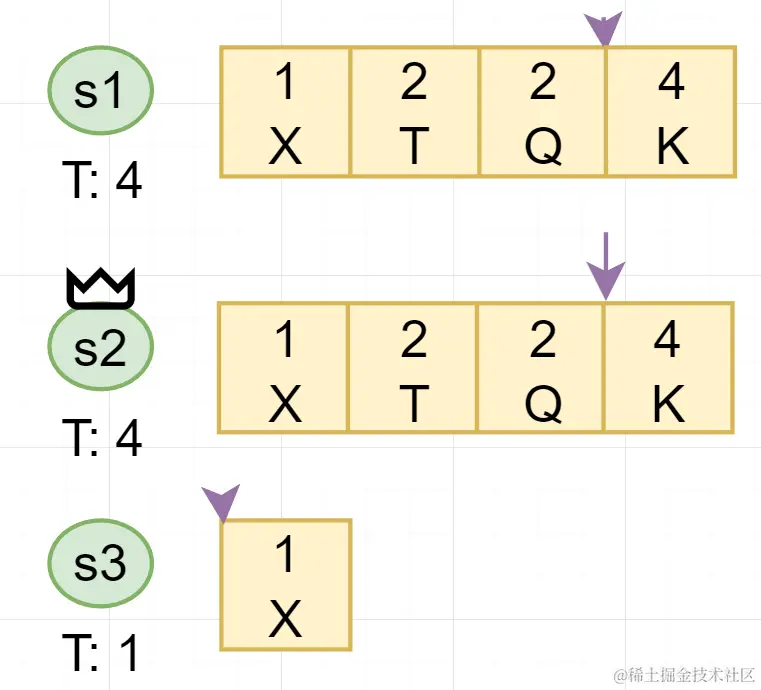

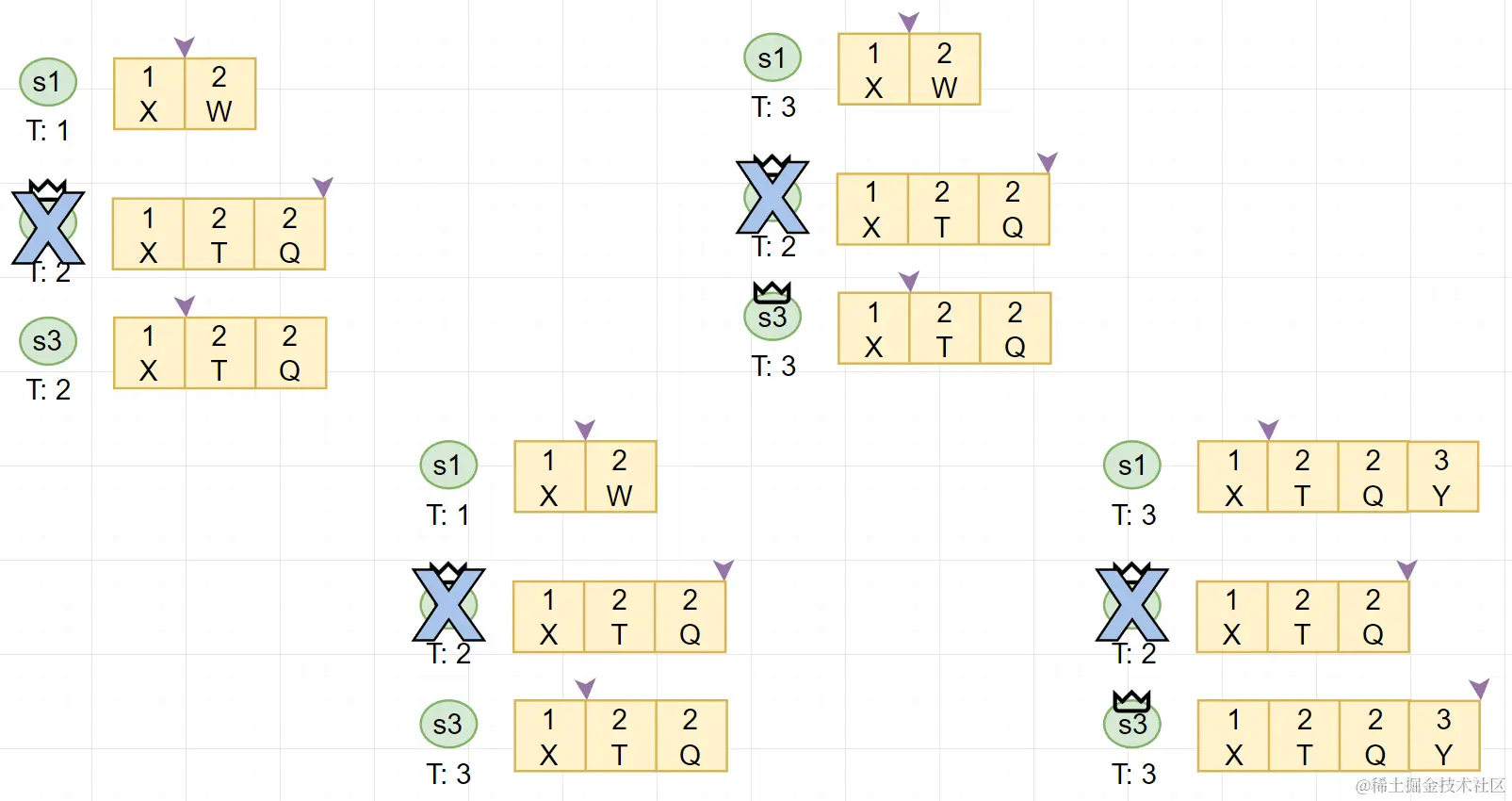

3.9 Raft Leader failure


3.10 Raft 安全性 - 同 Term

  • 对于 Term 内的安全性
    • 目标：对于所有已经的 commited 的 <term, index> 位置上至多只有一条 log
  • 由于 Raft 的多数派选举，我们可以保证在一个 term 中只有一个 leader
    • 我们可以证明一条更严格的声明：在任何 <term, index> 位置上，至多只有一条 log

3.11 Raft 安全性 - 跨 Term

  • 对于跨 Term 的安全性
    • 目标：如果一个 log 被标记 commited，那这个 log 一定会在未来所有的 leader 中出现 Leader completeness
  • 可以证明这个 property
    • Raft 选举时会检查 Log 的是否 outdated，只有最新的才能当选 Leader
    • 选举需要多数派投票，而 commited log 也已经在多数派中（必有 overlap）
    • 新 Leader 一定持有 commited log，且 Leader 永远不会 overwrite log

3.12 Raft 安全性验证

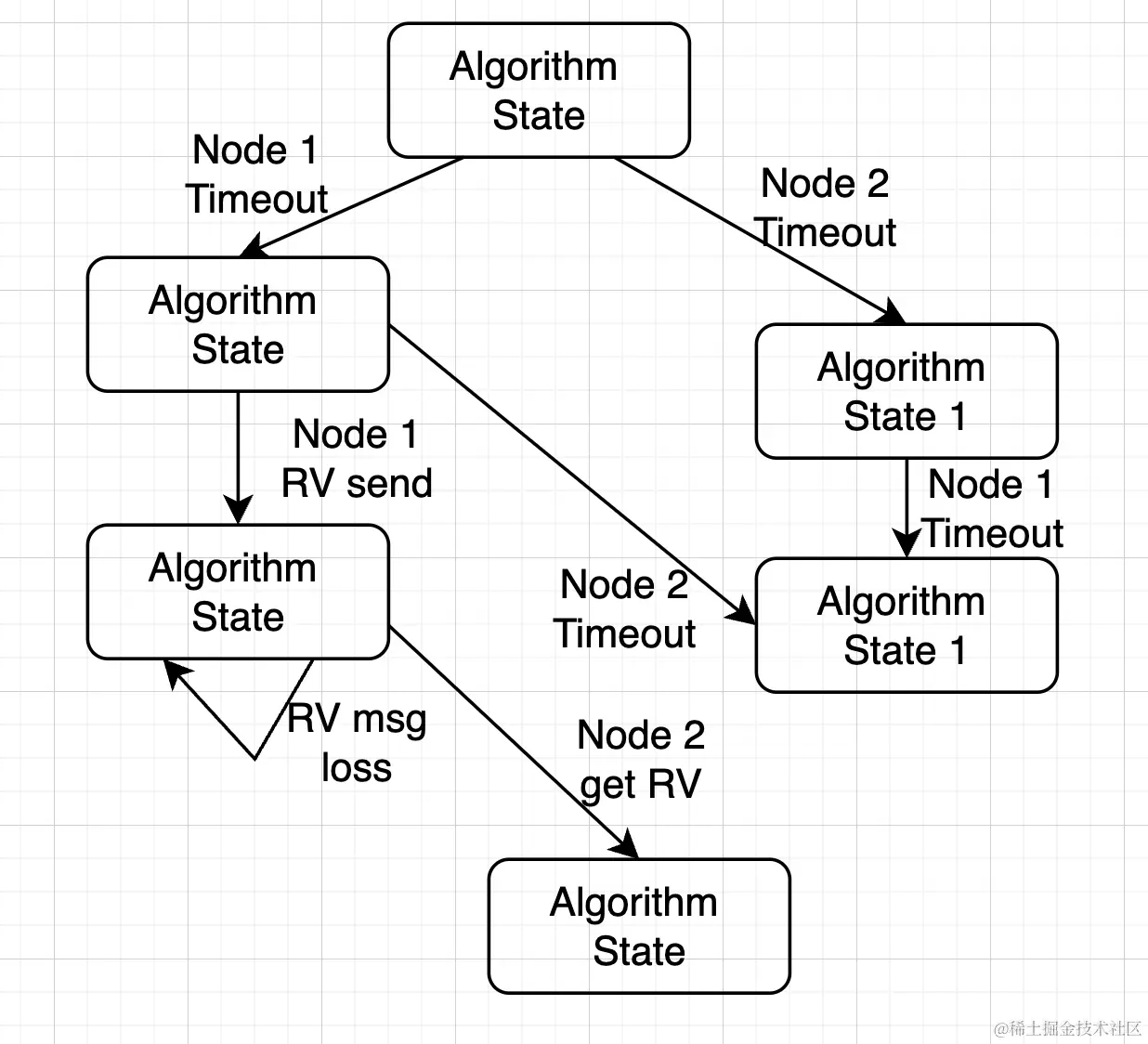

Raft 使用 TLA+ 进行了验证（形式验证 Formal Method）

以数学的形式对算法进行表达，由计算机程序对算法所有的状态进行遍历


4. 实现细节以及未来

4.1 案例 - KV

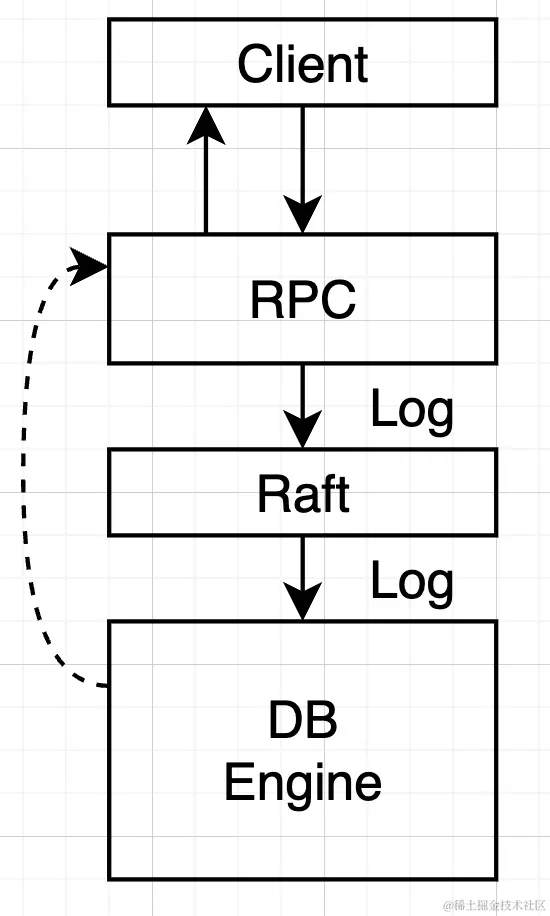

利用 Raft 算法，重新打造 KV


方案一：

  • 写 log 被 commit 了，返回客户端成功
  • 读操作也写入一条 log，状态机 apply 时返回 client
  • 增加 Log 量

方案二：

  • 写 log 被 commit 了，返回客户端成功
  • 读操作先等待所有commited log apply，再读取状态机
  • 优化写时延

方案三：

  • 写 log 被状态机 apply，返回给 client
  • 读操作直接读状态机
  • 优化读时延

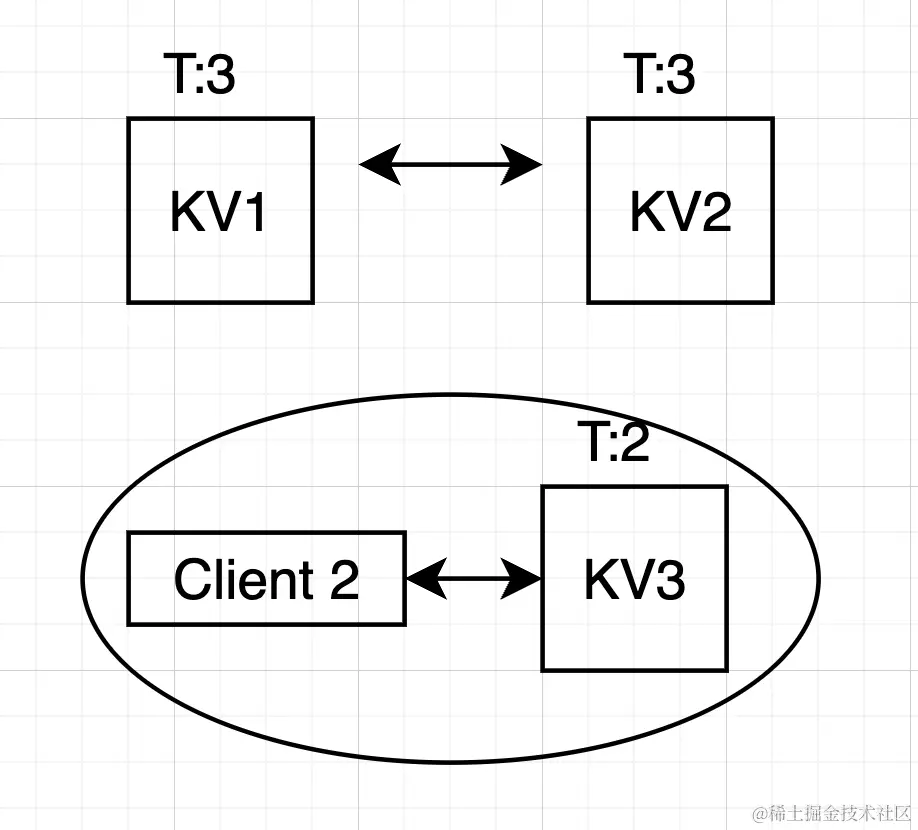

  • Raft 不保证一直有一个 leader
    • 只保证一个 term 至多有一个 leader
    • 可能存在多个 term 的leader
  • Split-brain

确定合法的 Leadership

  • 方案一：
    • 通过一轮 Heartbeat 确认 Leadership（获取多数派的响应）

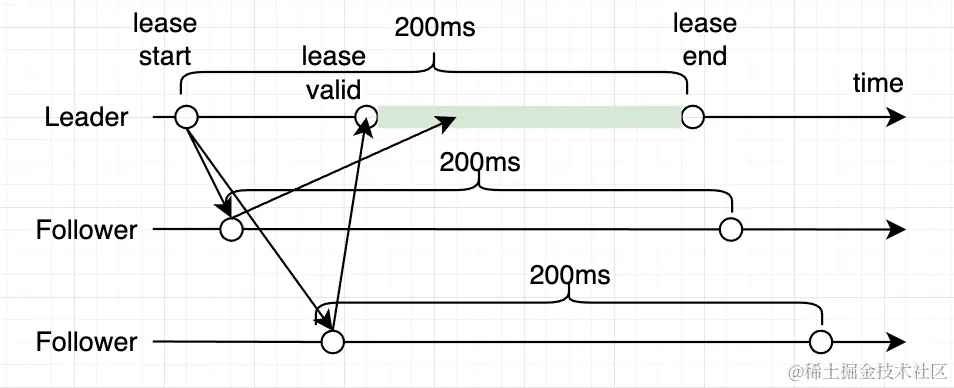

  • 方案二：
    • 通过上一次 Heartbeat 时间来保证接下来的有段时间内 follower 不会 timeout
    • 同时 follower 在这段时间内不进行投票
    • 如果多数 follower 满足条件，那么在这段时间内则保证不会有新的 Leader 产生
  • 结合实际情况选择方案
    • 取决于 Raft 的实现程度以及读写的情况


多个副本只有单个副本可以提供服务，服务无法水平拓展

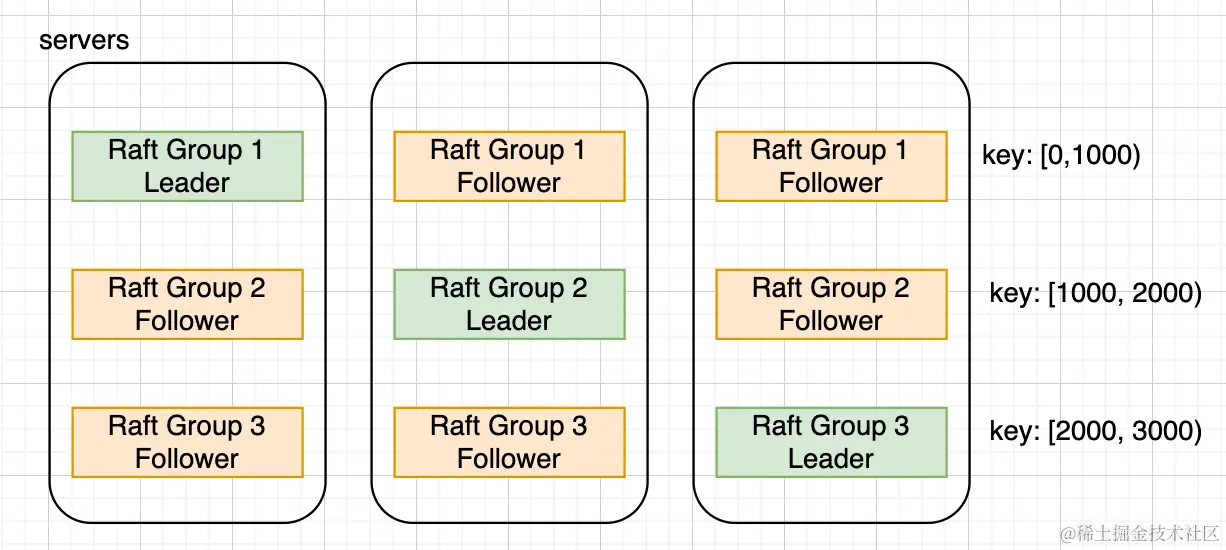

增加更多 Raft 组，如果操作跨 Raft 组


4.2 回到共识算法

  • Raft：关于 Log
    • 论文中就给出的方案，当过多的 Log 占用后，启动 snapshot，替换掉 Log
    • 如果对于持久化的状态机，如何快速的产生 Snapshot
    • 多组 Raft 的应用中，Log 如何合流

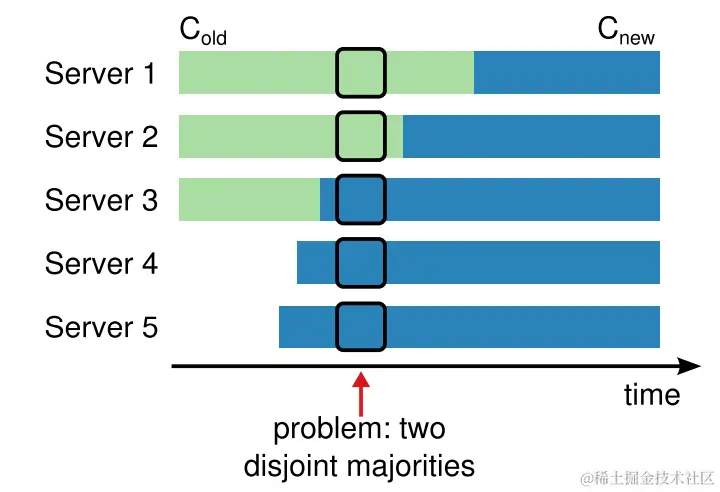

  • 关于 configuration change
    • 论文中给出的 joint-consensus 以及单一节点变更两种方案


  • 高性能
    • 数据中心网络 100G，时延约为几个 us
    • RDMA 网卡以及 programable switch 的应用
    • 我们想要的是：us 级别的共识，以及 us 级别的容错
    • HovercRaft
      • P4 programable switch：IP multicast

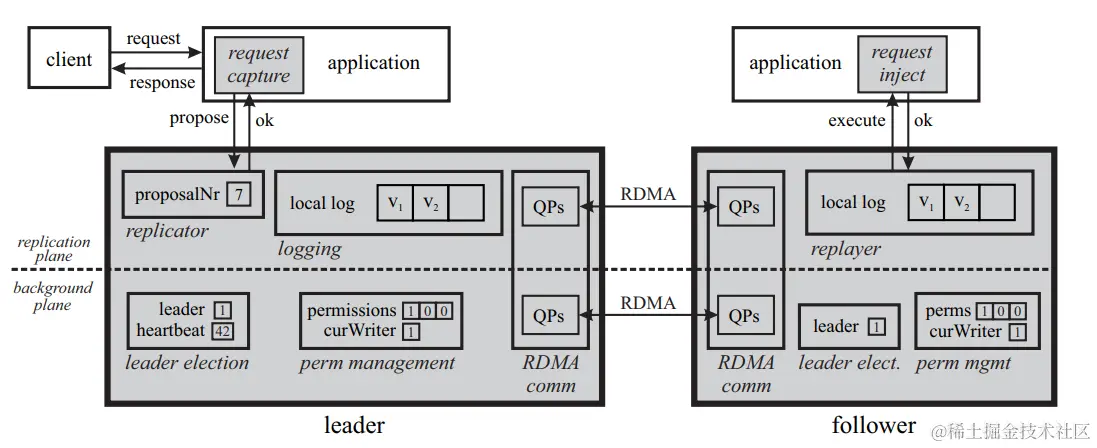

    • Mu
      • Use one-sided RDMA
      • pull based heartbeat instead of push-based


  • 多节点提交（Leaderless）
    • 节点跨地域，导致节点间的 RTT（Round Trip Time）很大
    • Epaxos
      • 使用了冲突图的方式来允许并行 Commit
      • 不冲突的情况下 1RTT 提交时间


4.3 共识算法的未来

Raft Paxos 相互移植

  • Raft 有很多成熟的实现
  • 研究主要关注在 Paxos 上
  • 如何关联两种算法
    • On the Parallels between Paxos and Raft, and how to Port Optimizations
    • Paxos vs. Raft: Have we reached consensus on distributed consensus

共识算法作为一个系统

  • 多数分布式系统都选择共识算法作为底座
  • 不同一致性协议有不同的特性
  • Virtual consensus in delos
    • 对外暴露一致性的 LOG 作为借口
    • 内部对于 LOG 可以选择不同的实现
