LSMT数据存储 ｜ 青训营笔记

团鱼
113 阅读3分钟

这是我参与「第四届青训营 」 笔记创作活动的第11天

起源：BTree是1970年提出的，LSMT是1996年提出的。所以早起数据库都是B+Tree索引，新的数据库都是LSMT存储引擎，如 TiDB，CockroachDB，HBase，Canssandra，RocksDB 等

工作原理：通过Append-only Write + 择机Compact来维护结构的索引树

LSMT 存储引擎

存储引擎是什么？

传统数据库大致可以分为

  • 计算层：负责SQL解析、查询优化、计划执行

  • 存储层（存储引擎层）：

    • 数据库著名的ACID特性，在单机中都强依赖于存储引擎
    • 屏蔽 IO 细节提供更好的抽象
    • 提供统计信息与 Predicate Push Down 能力

子结构

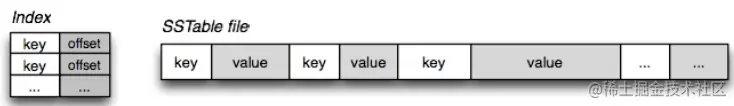

  • SSTable：全称是Stored String Table，本质上就是一个KV结构的顺序排列的文件。如下图：

    在这里插入图片描述

    • SSTable是不可修改的，只会用新的SSTable来覆盖旧的

  • MemTable：存放在内存中的数据结构，可以快速实现增删改查，比如红黑树，Skiplist都行

  • log文件，记录数据发生的变化，用于服务器宕机时找回数据

整体架构

image-20220815103542693

LSMT 与 B+Tree 的异同

  • B+树，数据的插入是原地更新的，在发生不平衡或者节点容量到达阈值后，必须立即进行分裂来平衡
  • 工程实践上用LSMT表示一个Append-only 和Lazy Compact的索引树，B+ Tree表示一个Inplace-Update和Instance Compact的索引树
  • LSMT 与 B+Tree 可以用统一模型描述并且相互转化

LSMT 存储引擎的优势

  • 顺序写模型对于 SSD 设备更友好
  • SST 不可修改的特性使得其能使用更加紧凑的数据排列和加上压缩
  • 后台延迟 Compact 能更好利用 CPU 多核处理能力，降低前台请求延迟

顺序与随机操作性能不对称，顺序写吞吐是随机性能的好几倍。顺序写是一个对设备很友好的操作，LSMT符合这一点，但是B+Tree依赖原地更新，导致随机写

  • LSMT的存储引擎的顺序写特性更适合现代计算机体系结构

LSMT实现和优化

HBase实现

HBase中的SST 直接存储于 HDFS 上，Meta 信息 RocksDB 自己管理维护于 Manifest 文件，HBase 放置于 ZK。

RocksDB实现

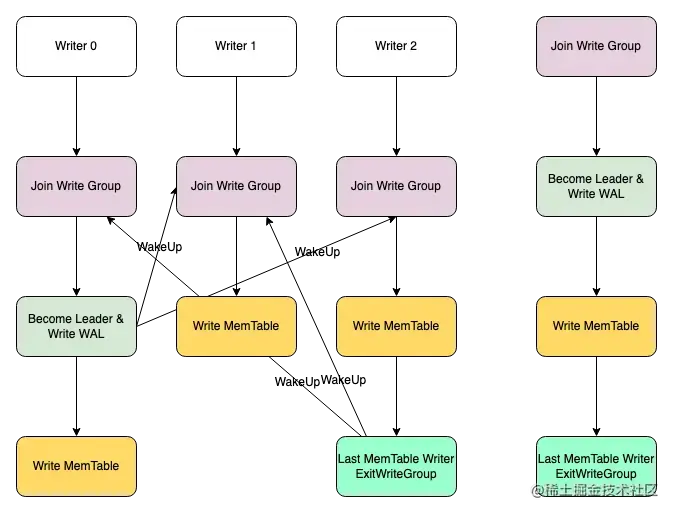

  1. 批量WAL写入，多个writer选leader一次性写WAL

    • 好处：可以批量聚合请求，避免频繁提交小 IO
    • WAL不必须落盘，提交到kernel的页缓存就可。Kernel自身的聚合io再下刷能够降低了操作系统调度线程的开销。

  2. 并发MemTable更新，WAL一次性写入之后唤醒其他writer进行并行写入。最后一个完成的进行收尾工作

优化

  • superVersion：拥有MemTable/ImmemTable/ssT三部分数据并且提供快照功能的组件

    • 为了让渡操作有更好的规模，进行Thread Local SuperVersion
    • 有了Thread Local 缓存，读取只需要检查SuperVersion并标记缓存正在被使用即可，对cpu缓存友好

  • BloomFilter：加速查找，在SST中嵌入 BloomFilter

  • Compact：将Key区间有重叠或者无效数据较多的SST进行合并，一次来加速读取或者回收空间

    • Level：每一个层不允许有SST的key区间重合

      • 增加了写放大，降低了读和空间放大。

    • Tier：每一个层允许有SST的key区间重合

      • 策略：用读放大的增加换取了写放大的减小。

\
