PCB布局

PCB布局目标是获取最佳的性能,电子元件的布局和导线的走线规划是非常关键的环节。要使PCB质量好,造价低,性能高,布局的设计举足轻重。

PBC布局注意事项

  1. 布局要保证总线的距离走线最短,以保证信号的完整性
  2. 避免干涉
    • 高电压,大电流和小电流,低电压完全分开
    • 模拟信号和数字信号区分开
    • 高频电路和低频电路区分开
    • 高频元器件的周围要充分的隔离
  3. 布局设计中,IC的外围电路要按照手册中的注意事项排放
  4. 滤波电容要靠近电源端放置
  5. 优先摆放核心元器件,再从核心向外辐射
  6. 同类的插件元器件要朝向一个方向
  7. 发热元件均匀摆放,散热设计需要满足最大发热量
  8. 相同的结构电路单元,最好采用对称式布局或者统一布局
  9. 阻抗匹配的阻容器件的布局,要根据其属性合理布置。
    常用的端接匹配有:
    • 源端串联匹配
    • 终端并联匹配
    • 戴维南端接
    • RC网络匹配
    • 二极管匹配
    • 串联匹配电阻的布局要靠近该信号的发射端。
    • 匹配电阻、电容的布局一定要分清信号的发射端与接收端
    • 对于多负载的终端匹配一定要在信号的最远端匹配,按照不同的端接匹配功能进行放置
  10. 接口信号的滤波、防护和隔离等器件要靠近接口连接器放置,遵从先防护,后滤波的原则,所以ESD、TVS器件应靠近接插件摆放
  11. 插装器件、IC以及较重的器件放在同面,避免和结构干涉,板内接插件周边须留出足够的插拔空间,具体距离视具体封装和实物确定
  12. 接口的设计:
    • 强电&弱电分开
    • 高速信号和干涉源远离
    • 尽可能的缩短接口&配套电路的连接距离
    • 接口的设计应方便接线
    • 接口的放置分为从左到右,逆时针旋转,从上到下等几种方式

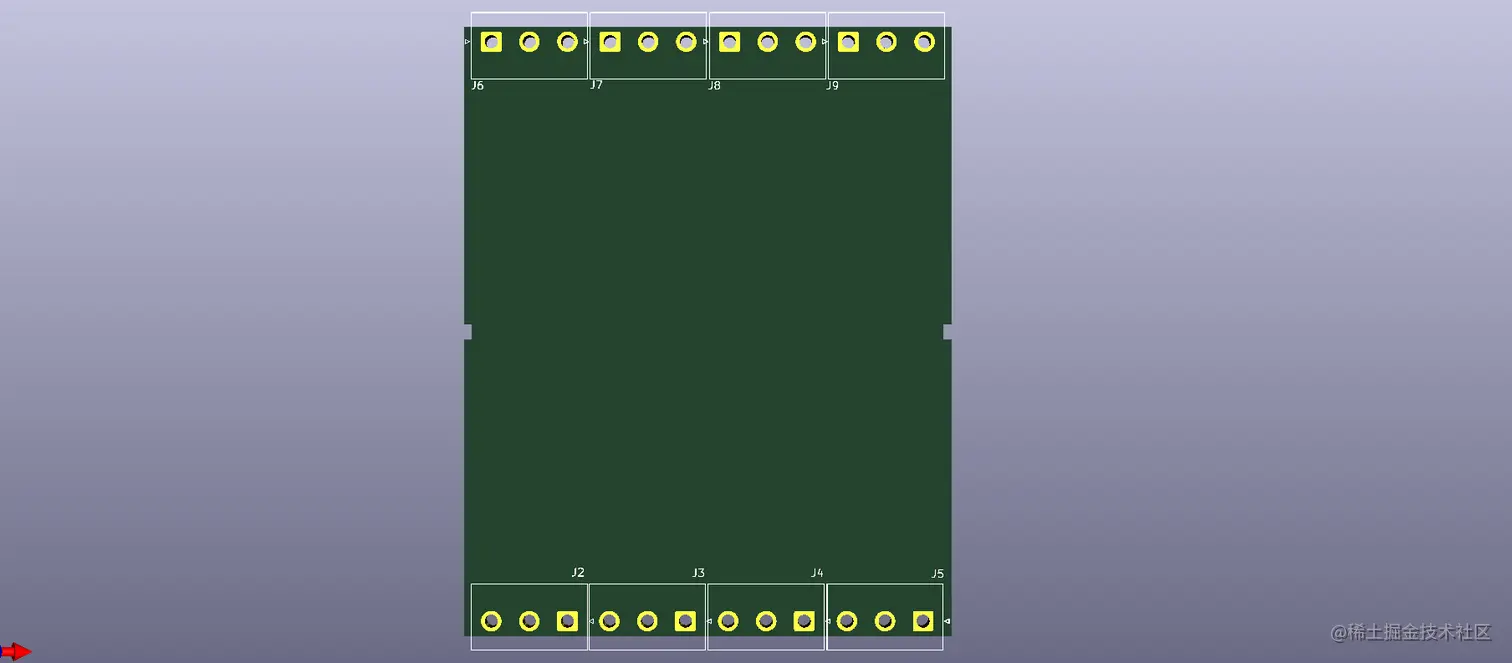

针对本款温湿度变送器,根据模具的开孔,接口放置从上到下。
DO输出在一边,DI输入在一边,方便接线
