定义
- 建立时间：
- 触发器的时钟边沿到来之前，数据输入需要一段时间内稳定不变，触发器才会正确的采样，触发器的输出才会保持正确，即为t_su；
- 保持时间：
- 触发器的时钟边沿到来之后，数据输入还是需要一段时内稳定不变，触发器才会正确的采样，触发器的输出才会保持正确，即为t_hold；
-

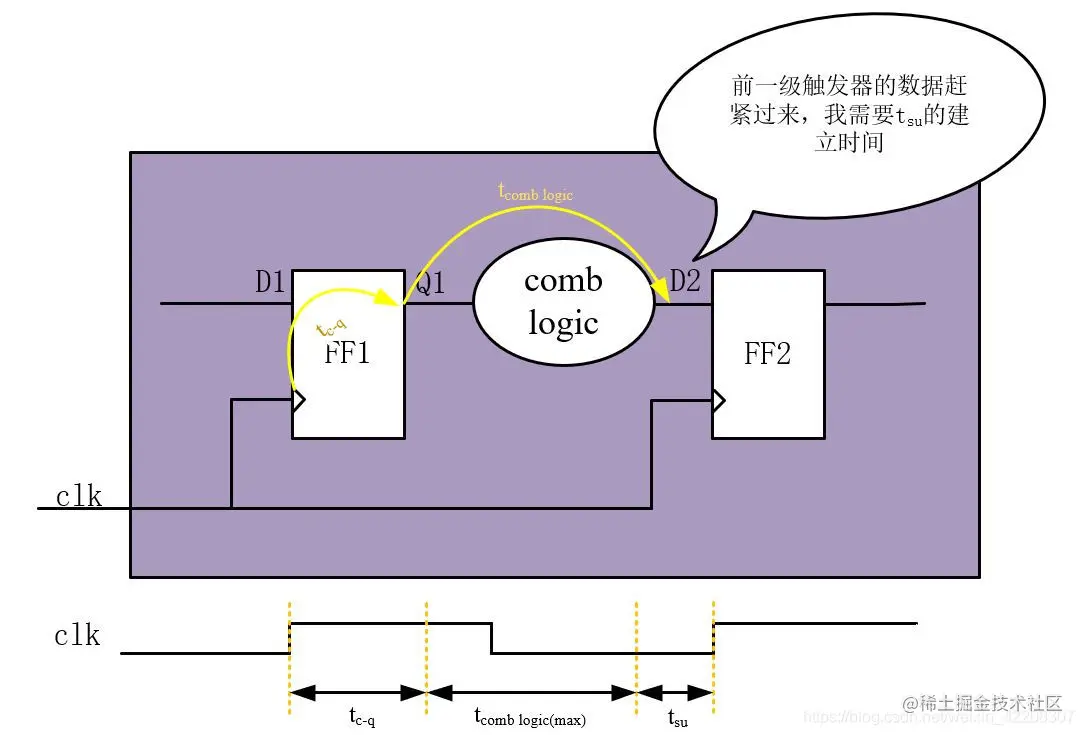

建立时间影响到了什么：
假设周期时间T=1s，从零时刻开始，即从CLK_1 --> CLK_2，D1的数据经历t_cq=0.3s和t_logic=0.6s这段延迟后，终于传输到D2，也就是说，两个上升沿之间，只有在最后0.1s，D2才是期待的输入电平；但D触发器要求边沿到来之前，期待的输入电平必须保持0.2s+，才可以被正确的采样。
结果就是D2的实际电平≠期待电平。
大白话： D2接收的应是上一个边沿时D1的值，前置电路的延迟太高，信号到达D2太晚，FF2来不及准备。
因此：T - t_cq - t_logic ≥ t_su；
一般来说，t_cq和t_su是器件的特性，一般是固定的，假如组合逻辑电路设计不佳，t_logic比较大；则必须T >= t_cq + t_logic + t_su电路才能正常工作，也就是时钟周期也变长，时钟频率降低，整体性能变差，而且取决于最差的那段电路；
-

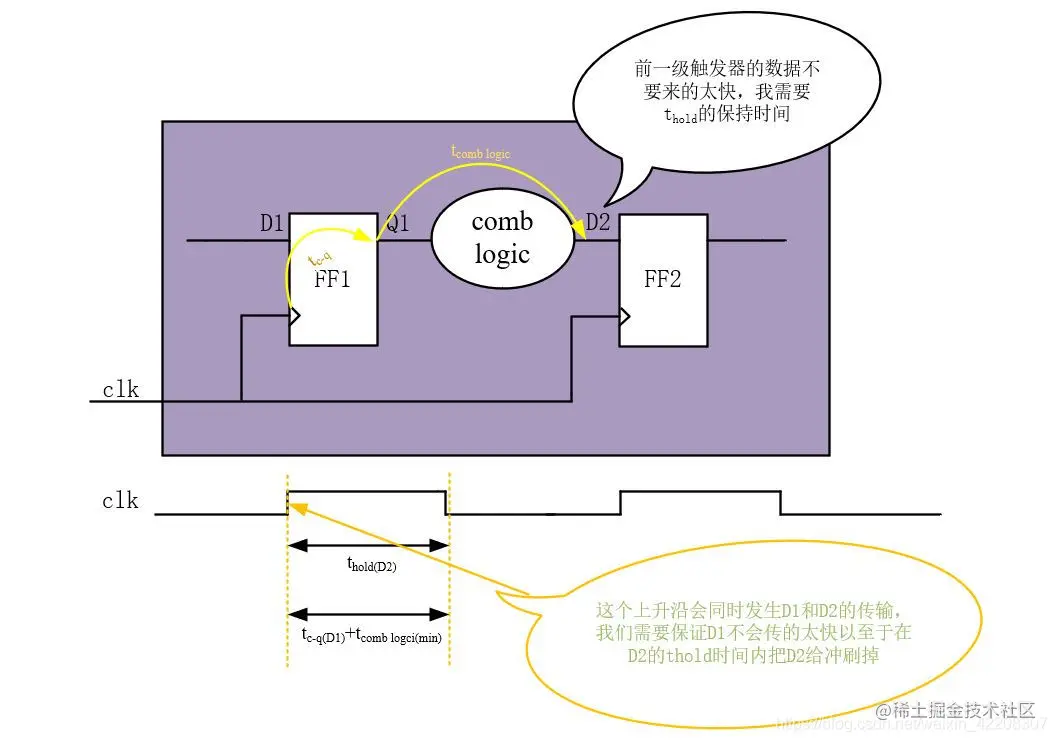

保持时间影响到了什么：
在CLK_2到来后，FF2处，需要D2的电平（CLK_1时D1的值，也就是上一个周期传递过来的电平）需要保持t_hold=0.3s，信号才会正确地被采样；
但CLK_2时，新的边沿时刻，又有新的电平从D1传递过来，假如从D1到D2的延迟很低，t_cq + t_logic = 0.1 + 0.1 = 0.2s < t_hold，此时D2对上一个周期的电平还没建立完成，新的电平又来了；
结果就是FF2的输入输出又变得混乱。
大白话： D2正在处理来自上一个边沿从D1输入的值，但前置电路的延迟太低，下一个信号来得太快，FF2还没处理完上一个信号。
因此：t_hold ≤ t_cq + t_logic;
一般来说，会影响电路输入输出的不稳定，也就是影响功能；
