WebGL 与动画实现

一.初识 WebGL

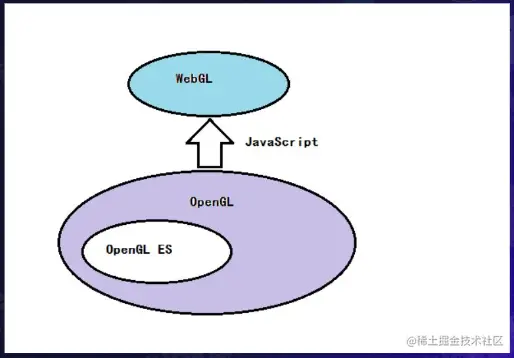

WebGL 是什么？
- GPU != WebGL != 3D
WebGL 为什么不像其他前端技术那么简单？
- 涉及到硬件的一些原理等

图形绘制
1. 轮廓提取
2. 网格化，平面三角网格、3D常见三角网格，多边形网格
3. 网格图源光栅化
4. 点阵数据送到帧缓存
5. 接着读取帧缓存渲染到显示器上

CPU vs GPU
- CPU，处理能力大的一个处理单元，一个管道对于CPU的一个核心，内核越多，同时处理的能力越大。
- GPU，由小运算单元构成，每个运算单元只负责处理很简单的计算，每个运算单元彼此独立，因此所有计算可以并行处理

OpenGL, OpenGL ES, WebGL, GLSL, GLSL ES API Tables (umich.edu)

二.使用 WebGL

使用 WebGL

创建 WebGL 上下文
创建 WebGL Program
将数据存入缓存区
将缓冲区读取到 GPU
GPU 执行 WebGL 程序，输出结果

const canvas = document.querySelector('canvas')
const gl =canvas.getContext('webgl')

//老浏览器兼容
function create3DContext(canvas,options) {
    const names = ['webgl','experimental-webgl','webkit-3d','moz-webgl'];
    if(options.webgl2) name.ynshift('webgl');
    let context =null;
    for(let ii = 0; ii < namer.length; ++ii) {
        try {
            context = canvas.getContext(names[ii],options);
        } catch (e) {
            // no-empty
        }
        if(context) {
            break;
        }
    }
    return context;
}

// 1.Vertex Shader 顶点着色器，处理图像轮廓
const vertex =
attribute vec2 position;
varying vec4 color;

void main() {
    gl_PointSize = 1.0;
    gl_Position = vec4(position,1.0,1.0)
}
;
// 2.Fragment Shader 片元着色器，把轮廓处理好后把像素点光栅化后映射到片源着色器来处理颜色
const fragment =
precision mediump float;
varying vec4 color;

void main() {
    gl_FragColor  vec4(1.0,0.0,0.0,1.0);
}
;

const vertexShader = gl.createShader ( gL.VERTEX_ SHADER);//顶点着色器
//放入编译
gl.shaderSource( vertexShader, vertex);
gl.compileShader ( vertexShader );


const fragmentShader = gl.createShader (gl. FRAGMENT SHADER);//创建片元着色器
//放入编译
gl.shaderSource( fragmentShader，fragment );
gl.compileShader ( fr agmentShader );

const program = gl.createProgram( );
gl.attachShader( program, vertexShader );
gL. attachShader( program, fr agmentShader );
gl. linkProgram( program);

gl.useProgram( program);

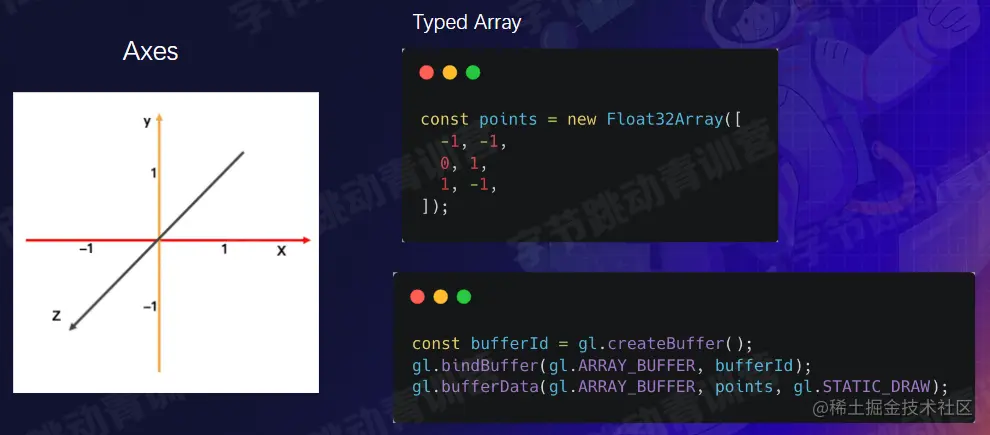

以中心点为坐标系，同时也有z轴；

x、y轴最小坐标是-1，最大坐标是1

一般情况下把图形通过顶点坐标来描述

创建一个三角形，有三个顶点，存在类型数组里

const points = new Float32Array([
    -1,-1,
    0,1,
    1,1,
])
//送到缓冲区
const bufferId = gl.createBuffer();
gl.bindBuffer( gL.ARRAY_BUFFER,bufferId);
gl.bufferData( gl.ARRAY_BUFFER,points, gl.STATIC_DRAW);

//通过着色器进行执行

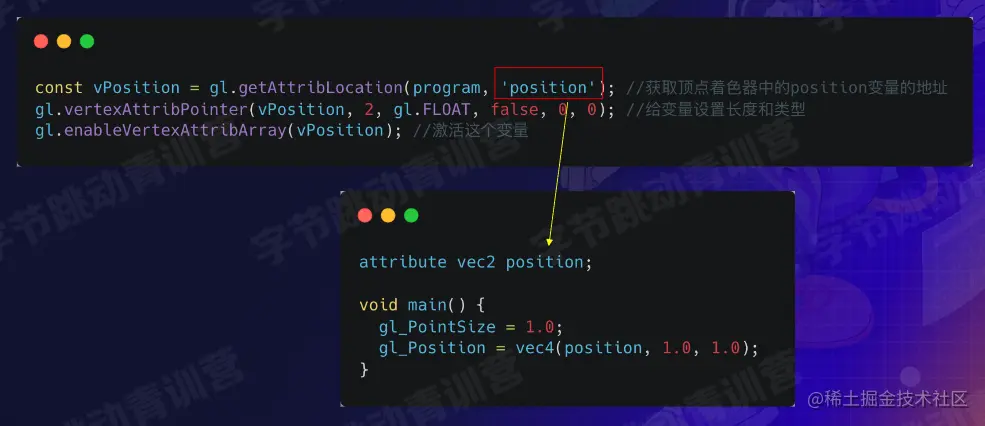

const vPosition = gl.getAttribLocation(program,'position');
gl.vertexAttribPointer(vPosition,2,gl.FLOAT,false,0,0);
gl.enableVertexAttribArray(vPosition)

l.clear(gl.COLOR_BUFFER_BIT);
gl.drawArrays(gl.TRIANGLES,0,points.length / 2);

只绘制一个纯色 2D 三角形时，性能都差不多。

但是有渐变这些时，WebGL 使得性能更佳，在绘制更多的三角形时，性能差别更大！

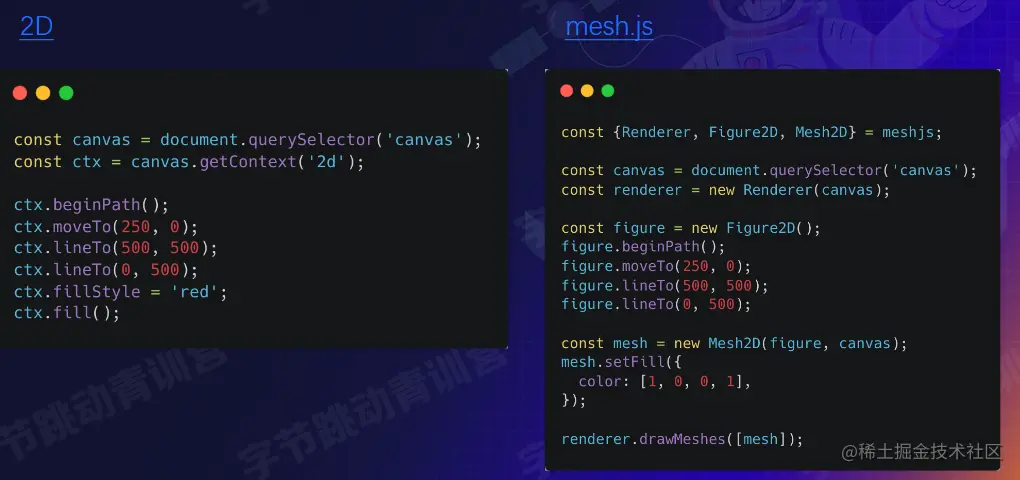

mesh.js (封装后)

绘制多边形：

使用 Earcut 进行三角剖分分。

绘制 3D ：

模型数据离线的用设计工具处理好，将三角形数据导出，然后导入WebGL的代码里面去。不会实时的对物体进行三角剖分

Transforms 处理平移/旋转/缩放

3D标准模型的四个其次矩阵（mate4）
1. 投影矩阵 Projection Matirix
2. 模型矩阵 Model Matrix
3. 视图矩阵 View Matrix
4. 法向量矩阵 Normal Matrix

书籍推荐：
