PCB工具PCBNew

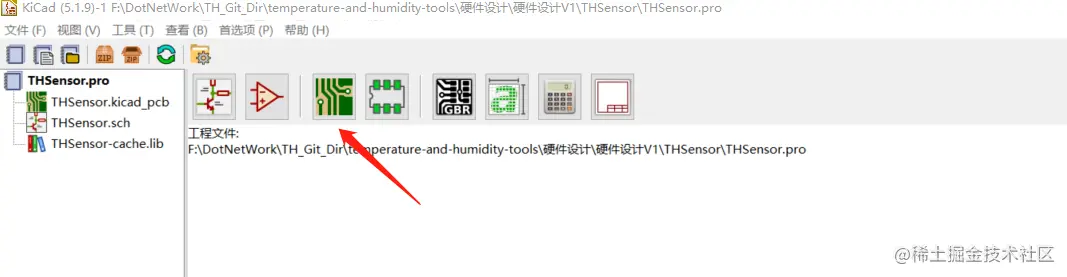

kicad的pcb工具再首页，一个PCB板的logo

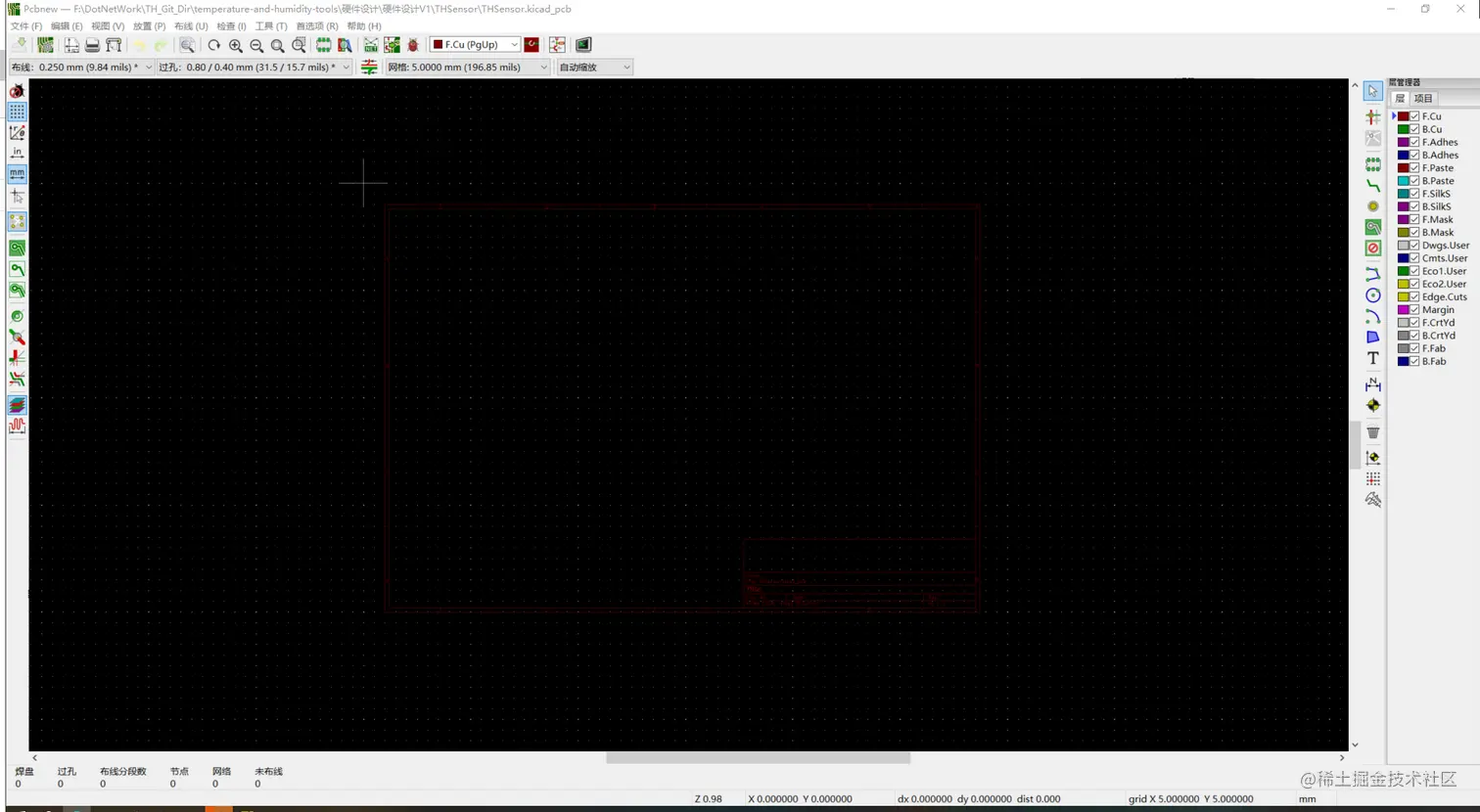

点击进入，打开pcb编辑工具pcbnew。工具两侧是功能区，右侧包括常用工具和图纸层管理器。
PCb new快捷键
- F8 从原理图切换到PCB中
- M 移动元器件
- X 布线
- Q 在布线的时候，按下Q可以修改布线的参数
- B 填充铺铜区域
- ctrl+B 取消铺铜
- V 布线的时候，增加过孔
- +-切换层
PCB 层级介绍
经常操作的层有以下几层（双层板）
- F.Cu 顶层铺铜
- b.Cu 底层铺铜
- F.Silks 顶层丝印，就是打印标号的一层
- B.Silks 底层丝印
- F.Mask 顶层阻焊
- B.Mask 底层阻焊，阻焊层操作一般用来开窗散热
- Cmts.User 用户描述层，用来添加对pcb的板子的描述文字和规格说明
- Edge.Cuts 边框层，用来定义板子的形状。
PCB板外形
制作PCB板子的第一步是先确定外形层，外形出来以后，我们才方便对PCB进行合理布局。
PCB外形一般有机构小组昨晚机构设计后给出。多数选择共模的PCB设计，需要参考共模的尺寸确定PCB外形。
PCB的外形设计要考虑到容错设计，一般要比正常的尺寸小0.5mm-1mm左右（正常板厂切割的毛边大概也有0.5mm）
edge层操作

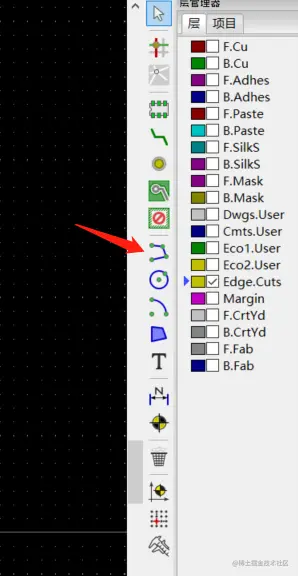

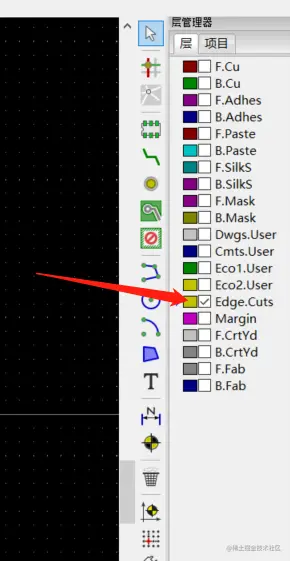

- 首先，再层管理器中，把其他层全部点掉，仅仅选择egde层。
- 使用图形线条工具，绘制边框，注意，边框一定要是一个闭合的图形

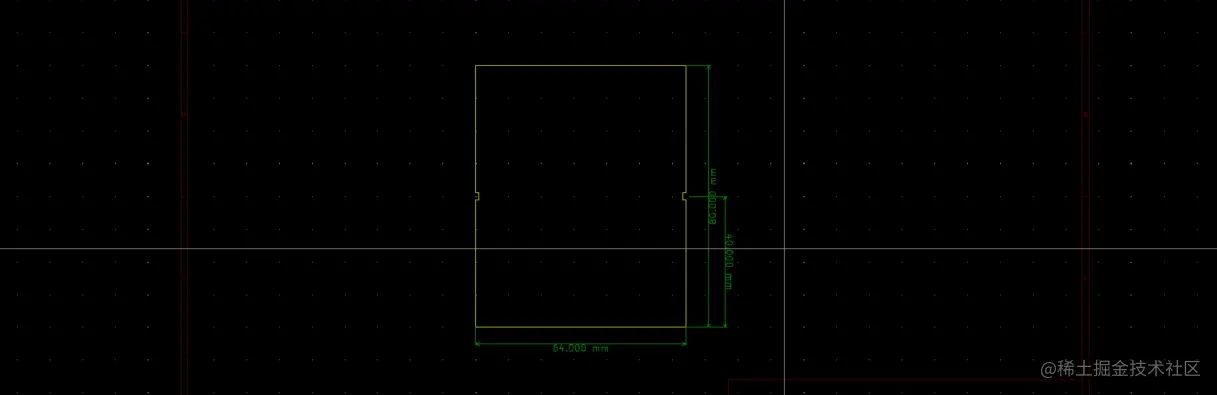

- 边框图形绘制
- 边框尺寸添加

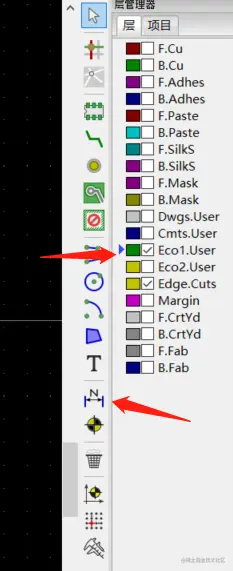

打开层eco1.user(用户自定义层)，选择添加标注工具
在备注层，增加尺寸说明

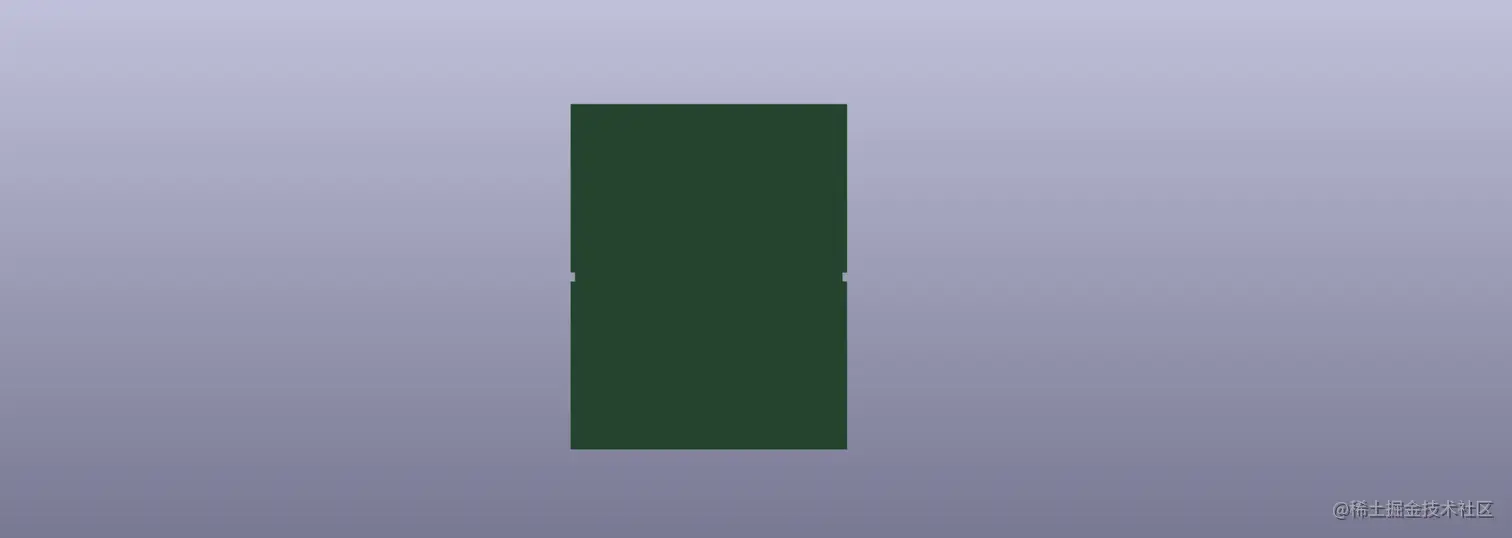

可以使用快捷键alt+3 查看3D图形
元器件导入

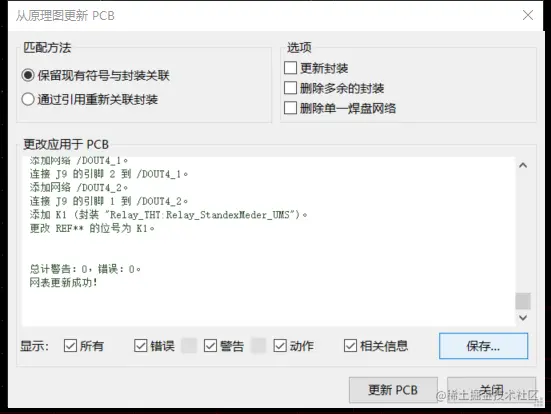

点击工具，从原理图导入PCB

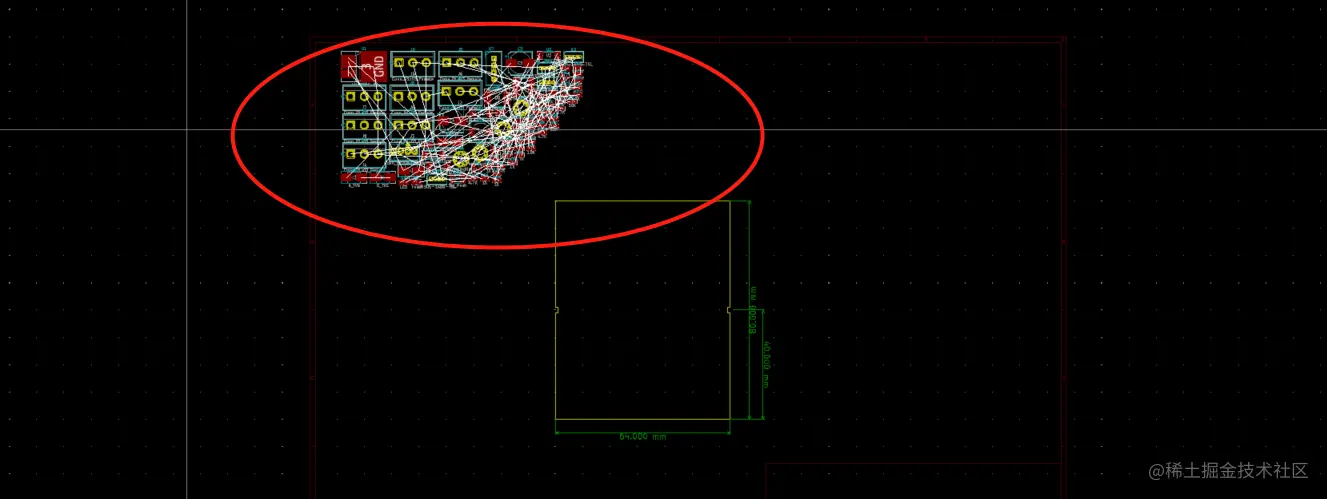

至此，原理图的封装已经导入到PCB工具中，下一步就是布局
下一张讲解如何布局一个PCB文件
