LSMT 存储引擎浅析

一、LSMT与存储引擎介绍

1.1 LSMT的历史

  • LSMT是Log-Structured Merge-Tree的缩写，由Patrick 0 'Neil etc.在1996年的论文，The Log- Structured Merge-Tree (LSM-Tree)， 提出。
  • 相较而言，B-Tree出现就早得多了，在1970年由Bayer, R.; McCreight, E.提出。
  • 早期的数据库系统一般都采用B-Tree家族作为索引，例如MySQL。2000年后诞生的数据库大多采用LSMT索引，例如Google BigTable, HBase, Canssandra等。

1.2 LSMT是什么

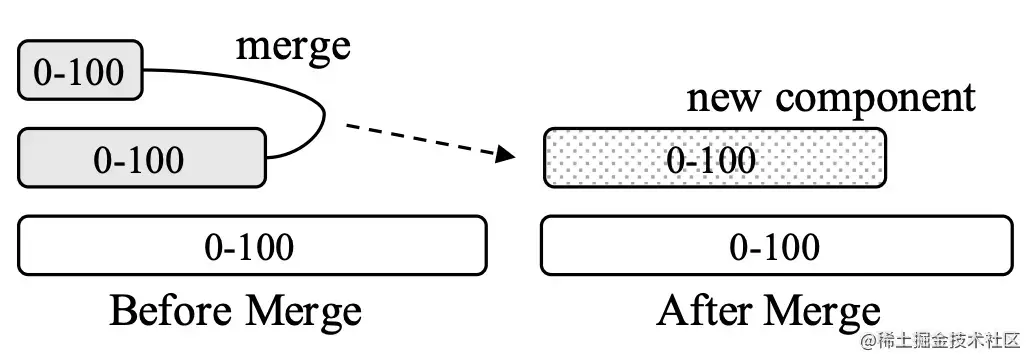

一言以蔽之，通过 Append-only Write + 择机 Compact 来维护索引树的结构。

1.3 存储引擎是什么？

传统数据库大致可以分为

  • 计算层
  • 存储层（存储引擎层）

介于二者之间还有一些界限比较模糊的组件，比如 Replication，MySQL 是用 bin log 独立于存储引擎，而对于一些 NoSQL 数据库（字节 Abase 1.0）来说，Replication 直接基于存储引擎的 WAL。

计算层主要负责 SQL 解析/ 查询优化 / 计划执行。我们重点关注存储层提供了什么能力。数据库著名的 ACID 特性，在 MySQL 中全部强依赖于存储引擎。

二、LSMT存储引擎的优势与实现

2.1 LSMT 与 B+Tree 的异同

经典 B+Tree 写入流程，

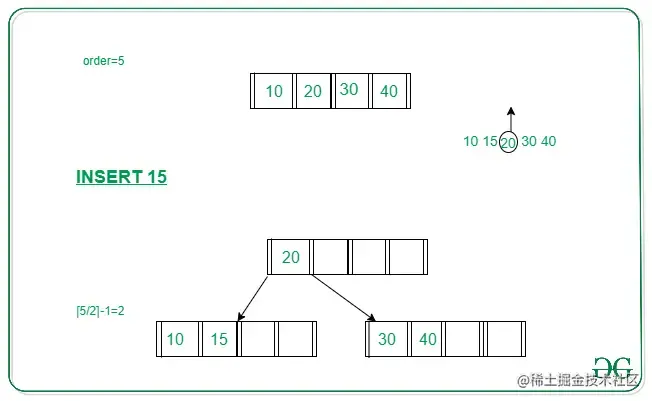

  • 在 B+Tree 中，数据插入是原地更新的，装有 (10, 20, 30, 40) 的节点在插入和分裂后，原节点覆写成 (10, 15)。此外，B+Tree 在发生不平衡或者节点容量到达阈值后，必须立即进行分裂来平衡。

  • 所以从高层次的数据结构角度来看，B+Tree 和 LSMT 并没有本质的不同，可以统一到一个模型里，根据 Workload 的不同互相转换。

  • 尽管 LSMT 和 B+Tree 可以用一个模型描述，工程实践上我们还是用 LSMT 来表示一个 Append-only 和 Lazy Compact 的索引树，B+Tree 来表示一个 Inplace-Update 和 Instant Compact 的索引树。Append-only 和 Lazy Compact 这两个特性更符合现代计算机设备的特性。

2.2 为什么要采用 LSMT 模型？

All problems in computer science can be solved by another level of indirection ——From Butler Lampson

在计算机存储乃至整个工程界都在利用 Indirection 处理资源的不对称性，比方说内存价格上升了，就要想办法 offload 数据到别的廉价介质上。存储引擎面对的资源不对称性在不同时期是不同的。

HDD 时代：

顺序操作和随机操作的不对称性 ，由于不需要寻道，磁头始终能处在工作状态，基本都能做到至少 100MB/s 写吞吐，是点查的 25 倍！

SSD 时代：

顺序写和随机写的不对称性

无论对于 HDD 还是 SSD，顺序写都是一个很好的特质，LSMT 符合这一点，B+Tree 则依赖原地更新，会导致随机写。

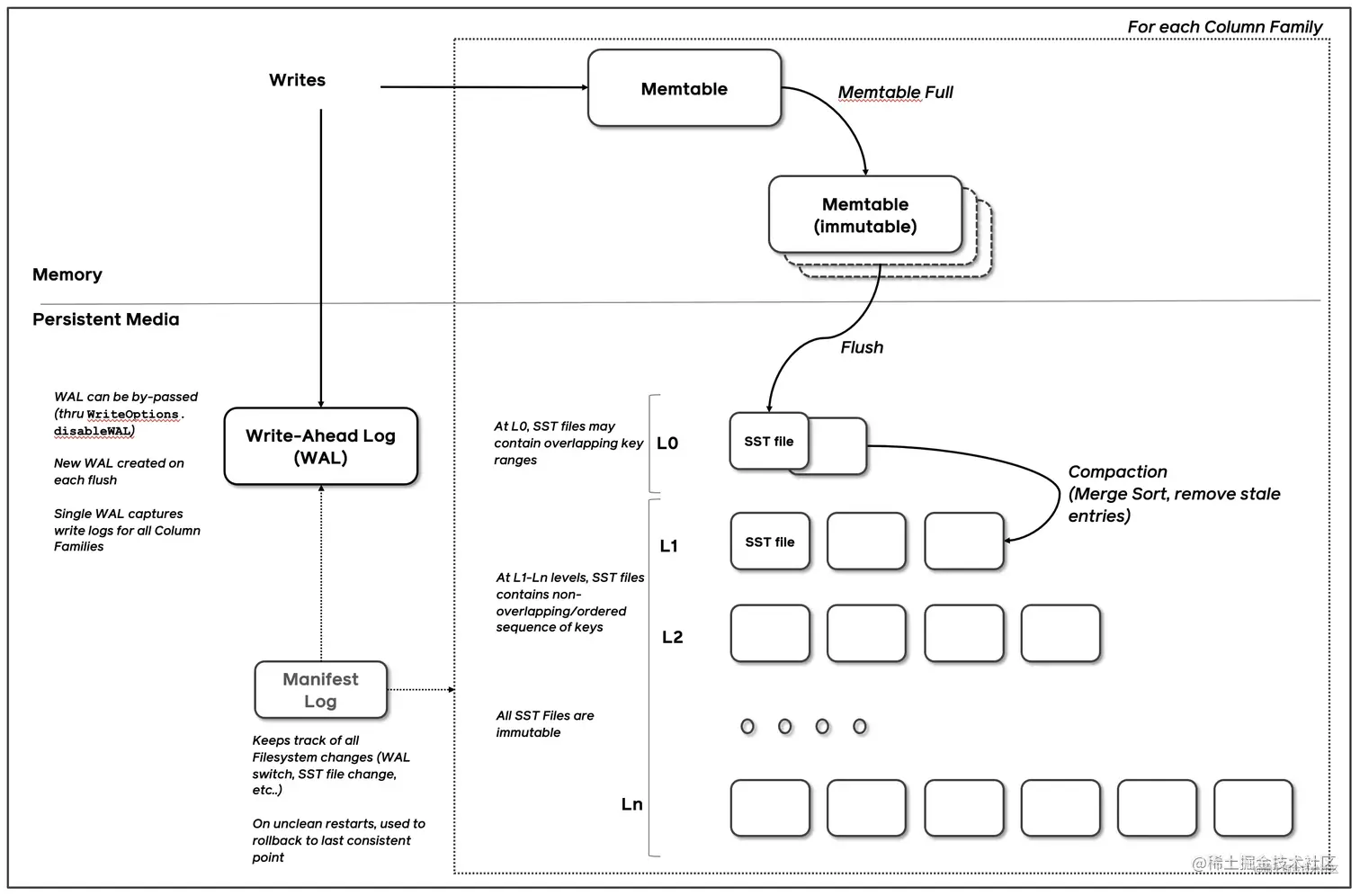

2.3 LSMT 存储引擎的实现，以 RocksDB 为例

RocksDB 是一款十分流行的开源 LSMT 存储引擎，最早来自 Facebook（Meta），应用于 MyRocks，TiDB，在字节内部也有 Abase，ByteKV，ByteNDB，Bytable 等用户。

2.3.1 Write

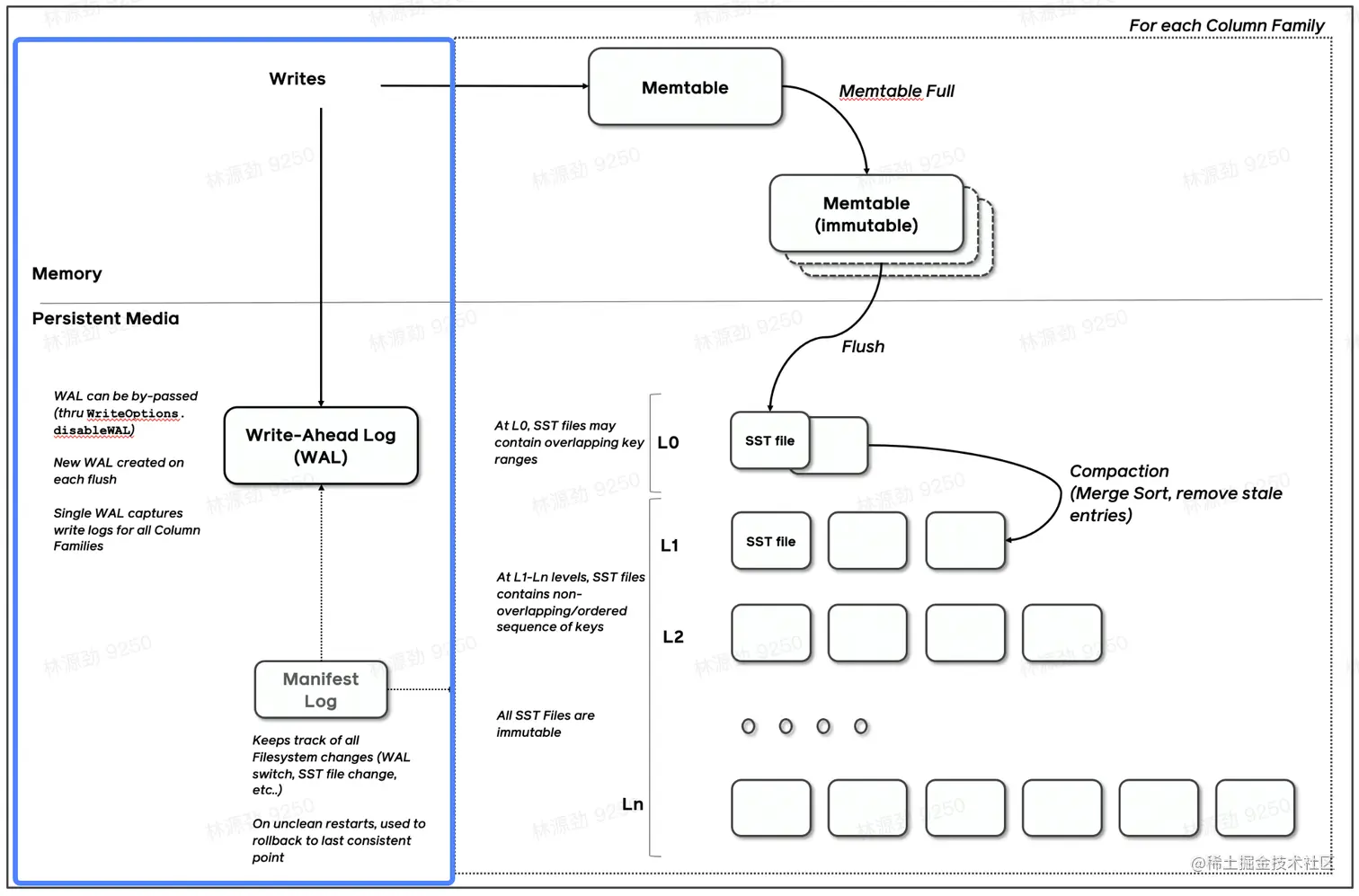

为了确保操作的原子性，RocksDB 在真正执行修改之前会先将变更写入 WAL（Write Ahead Log），WAL 写成功则写入成功。因为即使这时候程序 crash，在重启阶段可以通过回放 WAL 来恢复或者继续之前的变更。操作只有成功和失败两种状态。

image.png 如果没有批量提交就只能链式唤醒了。

2.3.2 Snapshot & SuperVision

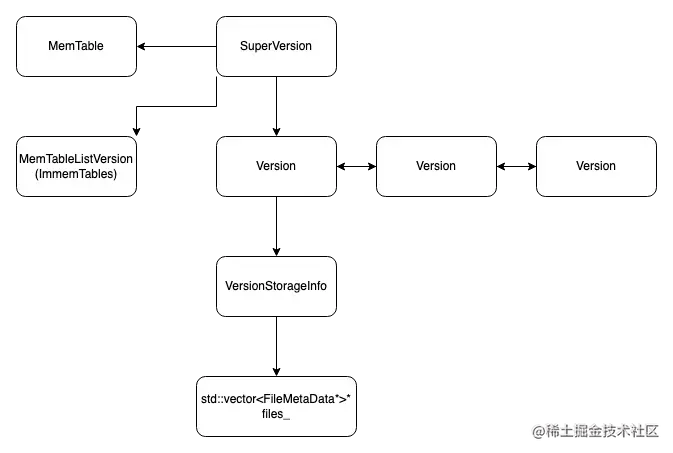

RocksDB 的数据由 3 部分组成，MemTable / ImmemTable / SST。直接持有这三部分数据并且提供快照功能的组件叫做 SuperVersion。


RocksDB 的 MemTable 和 SST 的释放与删除都依赖于引用计数，SuperVersion 不释放，对应的 MemTable 和 SST 就不会释放。对于读取操作来说，只要拿着这个 SuperVersion，从 MemTable 开始一级一级向下，就能查询到记录。那么拿着 SuperVersion 不释放，等于是拿到了快照。

2.3.3 Get & BloomFilter

由于 LSMT 是延迟 Compact 的且 SST 尺寸（MB 级别）比 B+Tree Node （KB 级别）大得多。所以相对而言，LSMT 点查需要访问的数据块更多。为了加速点查，一般 LSMT 引擎都会在 SST 中嵌入 BloomFilter，例如 RocksDB 默认的 BlockBasedTable。BloomFilter 可以 100% 断言一个元素不在集合内，但只能大概率判定一个元素在集合内。

RocksDB 的读取在大框架上和 B+ Tree 类似，就是层层向下。

2.3.4 Compact

Compact 在 LSMT 中是将 Key 区间有重叠或无效数据较多的 SST 进行合并，以此来加速读取或者回收空间。Compact 策略可以分为两大类。

  • Level

三、 LSMT 模型理论分析

T: size ratio，每层 LSMT 比上一层大多少，L0 大小为 1，则 L1 大小为 T，L2 为 T^2，以此类推

L: level num，LSMT 层数

B: 每个最小的 IO 单位能装载多少条记录

M: 每个 BloomFilter 有多少 bits

N: 每个 BloomFilter 生成时用了多少条 Key

e−MNe^{- \frac{M}{N} } e−NM​是 BloomFilter 的 false positive rate

S：区间查询的记录数量

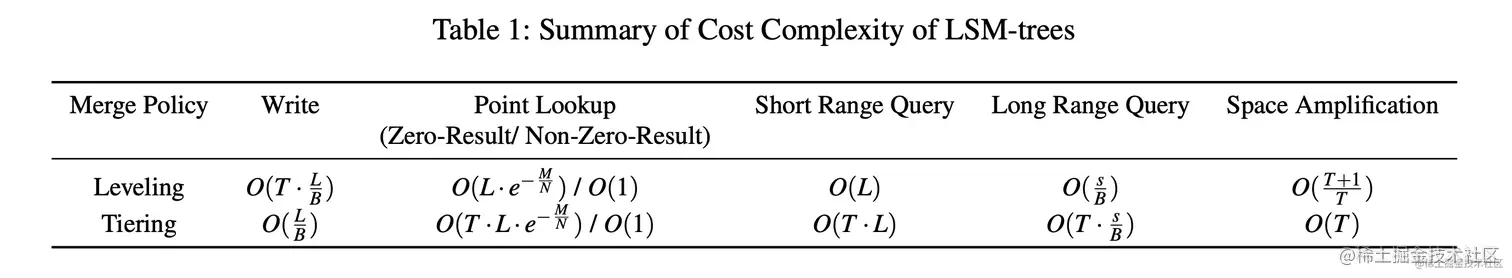

3.1 LSMT模型算法复杂度分析——Level

  • Write：每条记录抵达最底层需要经过 L 次 Compact，每次 Compact Ln 的一个小 SST 和 Ln+1 的一个大 SST。设小 SST 的大小为 1，那么大 SST 的大小则为 T，合并开销是 1+T，换言之将 1 单位的 Ln 的 SST 推到 Ln+1 要耗费 1+T 的 IO，单次 Compact 写放大为 T。每条记录的写入成本为 1/B 次最小单位 IO。三者相乘即得结果。

  • Point Lookup：对于每条 Key，最多有 L 个重叠的区间，每个区间都有 BloomFilter，失效率为e−MNe^{- \frac{M}{N} } e−NM​，只有当 BloomFilter 失效时才会访问下一层。因此二者相乘可得读取的开销。注意，这里不乘 1/B 的原因是写入可以批量提交，但是读取的时候必须对齐到最小读取单元尺寸。

3.2 LSMT模型算法复杂度分析——Tier

  • Write：每条记录抵达最底层前同样要经过 L 次 Compact，每次 Compact Ln 中 T 个相同尺寸的 SST 放到 Ln+1。设 SST 大小为 1，那么 T 个 SST Compact 的合并开销是 T，换言之将 T 单位的 Ln 的 SST 推到 Ln+1 要耗费 T 的 IO，单次 Compact 的写放大为 T / T = 1。每条记录的写入成本为 1/B 次最小单位 IO。三者相乘即得结果。

  • Point Lookup：对于每条 Key，有 L 层，每层最多有 T 个重叠区间的 SST，对于整个 SST 来说有 T *

  • L 个可能命中的 SST，乘上 BloomFilter 的失效率即可得结果。

  • 总结，Tier 策略降低了写放大，增加了读放大和空间放大，Level 策略增加了写放大，降低了读和空间放大。

四、LSMT存储引擎调优案例

TerarkDB aka LavaKV 是字节跳动内部基于 RocksDB 深度定制优化的自研 LSMT 存储引擎，其中完全自研的 KV 分离功能，上线后取得了巨大的收益。

4.1 Abase 图存储场景使用 TerarkDB

  • 图存储场景描述

    • Key size ：20B ~ 30B
    • Value size：数十 KB 级别
    • 写多读少

  • 收益结论：

延迟大幅度降低，长尾消失，扛住了比 RocksDB 高 50% 的负载。

4.2 Flink 流计算场景使用 TerarkDB

  • 收益结论：

  1. 平均 CPU 开销在 3个作业上降低了 26%～39%

  2. 峰值 CPU 开销在广告作业上有明显的收益，降低了 67%

    1. live_feed_head 作业上峰值 CPU 开销降低 43%
    2. multi_trigger 受限于分配的CPU 资源，没有观察到峰值 CPU 收益（ 平均 CPU 开销降低 39% ）

  3. 平均容量开销在 3 个作业上降低了17%～31.2%

  4. 直播业务某集群容量不收缩，TerarkDB 的 schedule TTL GC 彻底解决了该问题

  • 收益说明：

  1. 平均 CPU 收益主要来自于，开启 KV 分离，减少写放大

  2. 容量收益主要来自于 schedule TTL GC，该功能可以根据 SST 的过期时间主动发起Compaction，而不需要被动的跟随 LSM-tree 形态调整回收空间

4.3 Flink 使用 FIFO 和 TerarkDB 对比

线上 live head 作业，FIFO 和 TerarkDB 通过不同的方式减少了 Compaction ，相比于 Leveled Compaction， FIFO CPU 收益 29%， 略低于 TerarkDB 的 34% 。

FIFO 存在较严重的空间放大，live head作业上， FIFO 容量峰值 比 Leveled 大30%，而 TerarkDB 容量峰值比 Leveled 小 15%。
