YARN概述

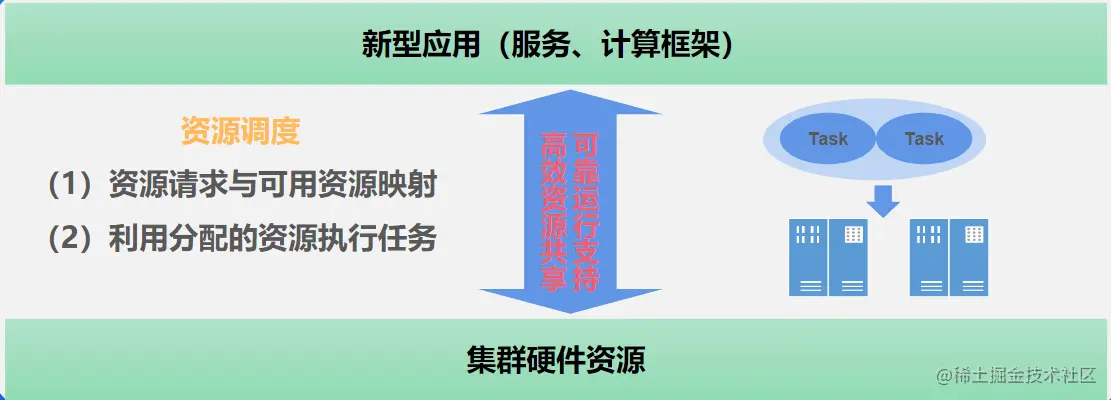

调度系统要解决的问题
- 用有限资源解决有限资源无法满足的需求时就需要调度
- 调度系统主要解决资源请求和可用资源间的映射(Mapping)问题
调度系统预达的目标
- 严格的多租户间公平、容量保障
- 调度过程的高吞吐与低延迟
- 高可靠性与高可用性保障
- 高可扩展的调度策略
- 高集群整体物理利用率
- 满足上层任务的个性化调度需求
- 任务持续、高效、稳定运行
调度系统范型
- 集中式：融合资源管理调度和任务控制
- 两层式：资源管理调度和任务控制解耦
- 共享状态式：多个调度器基于乐观并发共享全局资源视图
- 分布式：多个调度器基于先验知识进行最快调度决策
- 混合式：多种类型调度器共存，共同分配
YARN设计思想
YARN（Yet Another Resource Negotiator）是Hadoop 2.0中的调度系统，是支持多种计算框架的统一资源管理平台。

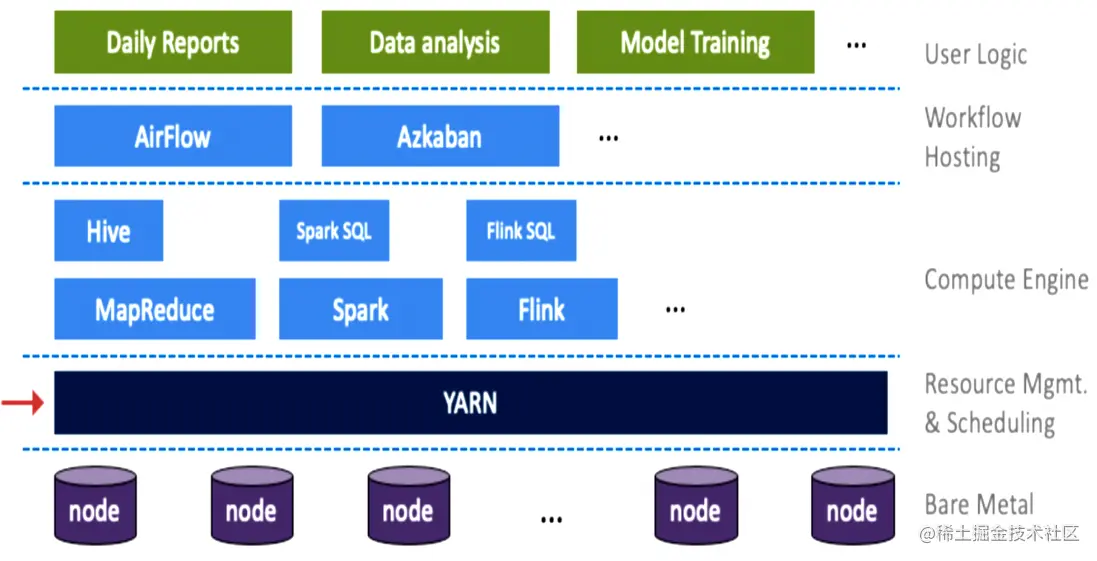

离线生态
面临的挑战
- 公平性：各租户能够公平的拿到资源运行任务
- 高性能：高调度吞吐、低调度延迟，保障资源快速流转
- 高可用：集群要具备很强的容错能力
- 大规模：单集群规模提升(原生YARN 5K)
- 高集群资源利用率
- 高任务运行质量保障
系统架构
- Resource Manager
- 资源管理和调度
- 任务生命周期管理
- 对外进行交互
- Node Manager
- 提供集群资源
- 管理Container运行

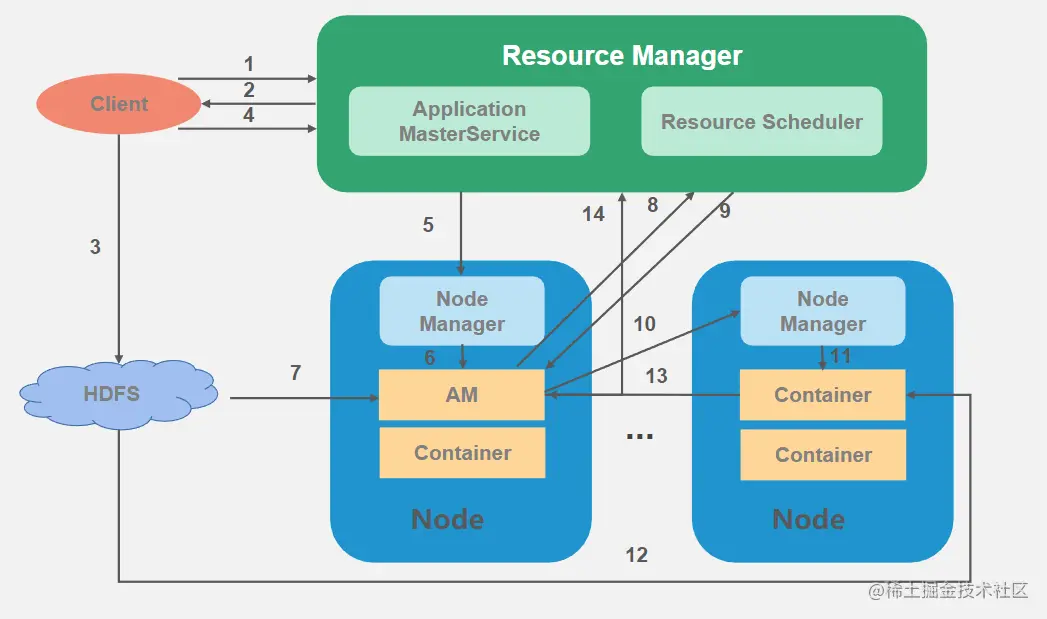

任务运行生命周期核心流程
YARN核心模块
Resource Manager

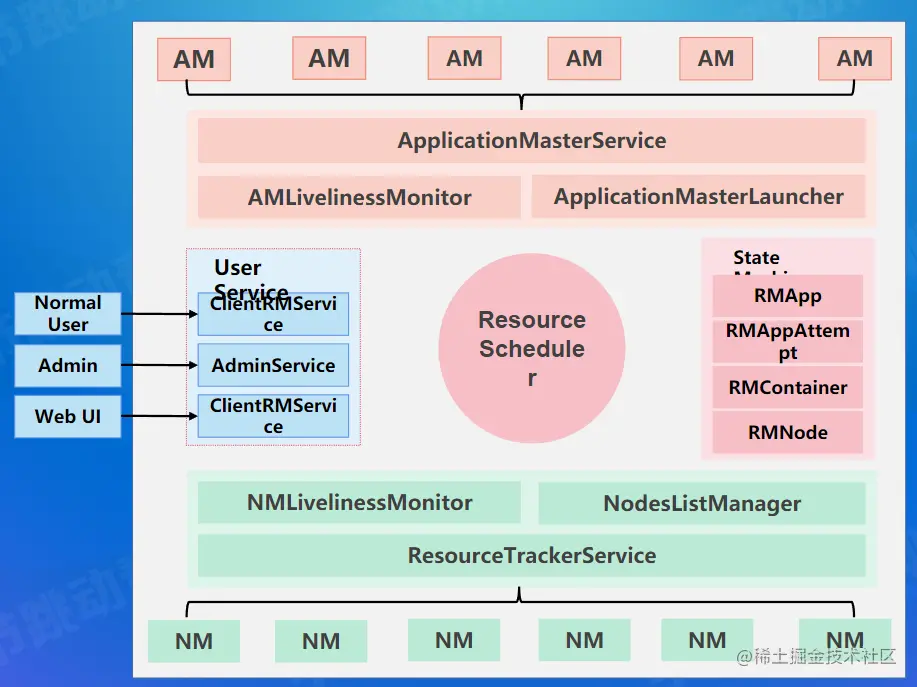

整体架构
主要职责
RM负责集群所有资源的统一管理和分配，接收各节点汇报信息并按照一定策略分配给各个任务。

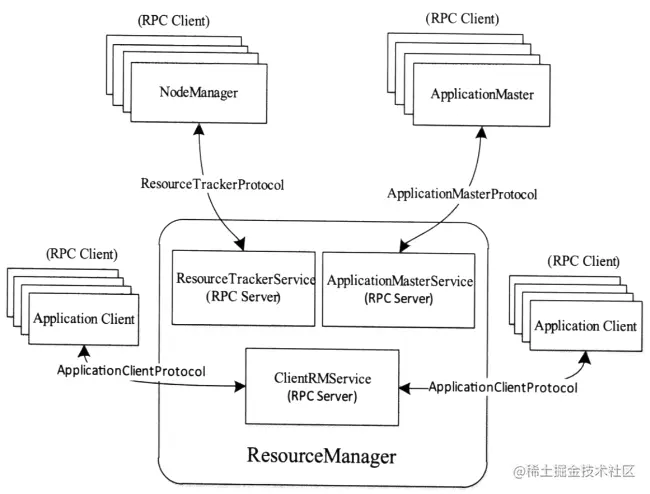

- 与客户端交互
- 启动和管理所有AM
- 管理所有NM
- 资源管理与调度
- 组织资源（资源池）
- 组织任务（队列）
- 接收资源请求
- 分配资源

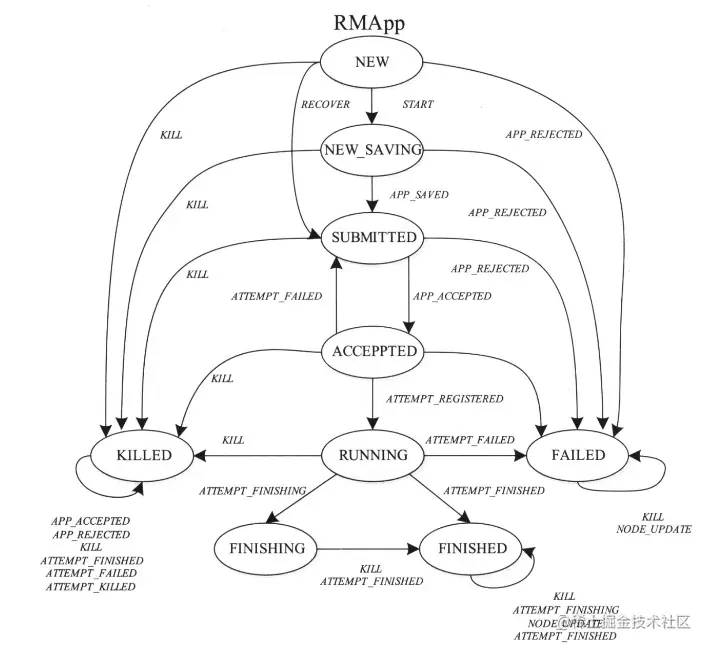

状态机管理 - RMApp状态机
- NEW_SAVING：收到任务后，创建RMAppImpl对象并将基本信息持久化
- ACCEPTED：调度器接受该任务后所处的状态，任务等待被分配资源
- RUNNING：任务成功获取到资源并在节点运行

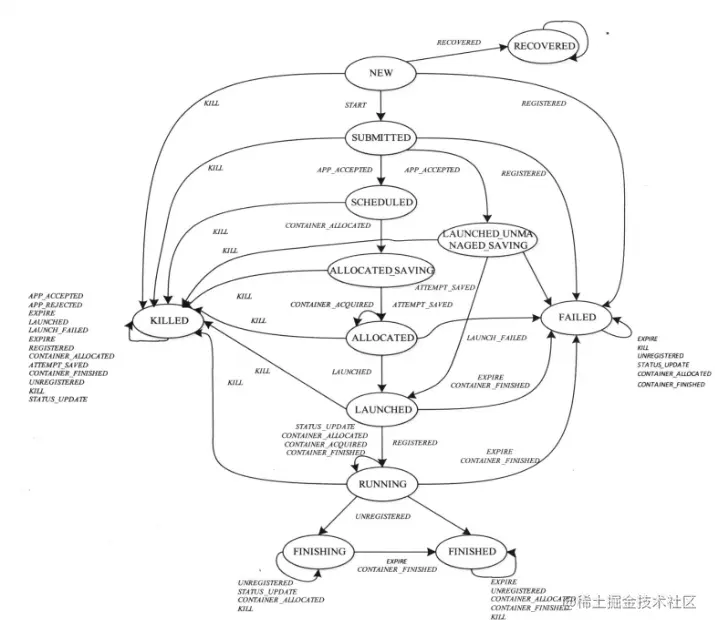

状态机管理 - RMAppAttempt
- SCHEDULED：通过合法性检查后所处的状态，开始为该任务分配资源
- ALLOCATED SAVING：收到分配的Container后，在持久化完成前所处的状态
- ALLOCATED：信息持久化完成后所处的状态
- LAUNCHED：RM的ApplicationMasterLauncher与NM通信以启动AM时所处的状态

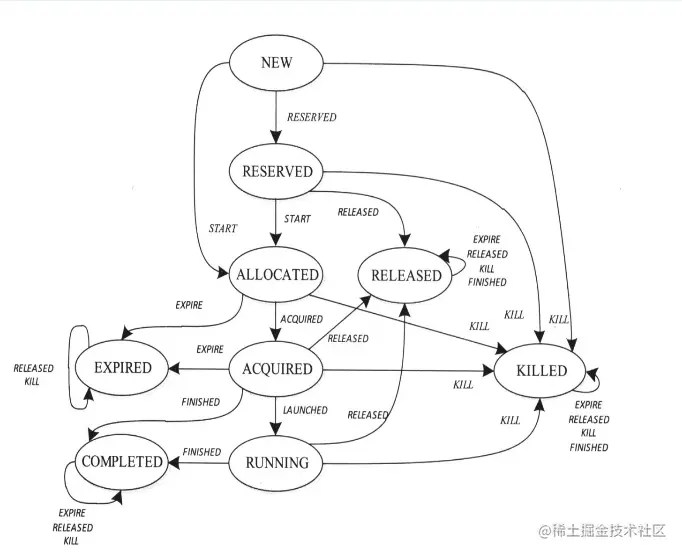

状态机管理 - RMContainer
- RESERVED：开启资源预留时，当前节点不能满足资源请求时所处的状态
- ALLOCATED：调度器分配一个Container给AM
- ACQUIRED：Container被AM领走后的状态
- EXPIRED：AM获取到Container后，若在一定时间内未启动Container，RM会强制回收该Container

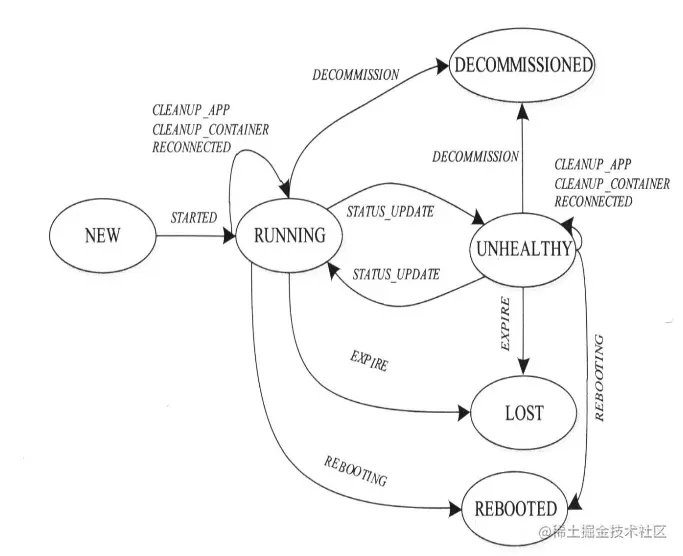

状态机管理 - RMNode
- DECOMMISSIONED：节点下线后的状态；
- UNHEALTHY：节点处于不健康状态，健康检测脚本异常或磁盘故障：
- LOST：节点超过一定时间（默认10分钟）未与RM发生心跳后所处的状态；
调度流程
- AM与RM心跳：记录资源请求
- 触发时机：节点心跳
- 找Label：获取所有队列
- 找队列：最“饥饿”队列优先
- 找任务：优先级高的任务优先
- 找资源请求：优先级高的请求优先
Node Manager

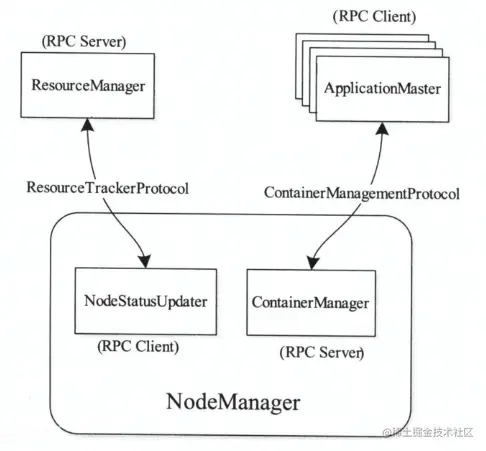

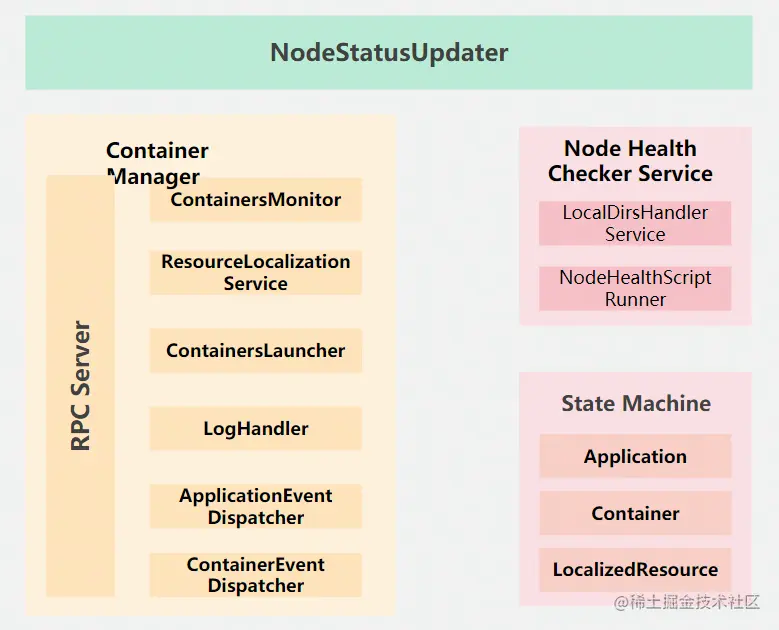

整体架构
主要职责
NM是节点代理，从AM接受命令（启停Container)并执行，通过心跳方式向RM汇报 节点状态并领取命令（清理Container)。
- 与RM交互
- 心跳汇报节点状态
- 领取RM下达的命令
- 与AM交互
- 启动容器
- 停止容器
- 获取容器状态
状态机管理 - Application
- INITING：Application初始化状态，创建工作目录和日志目录
- FINISHING CONTAINERS WAIT：调等待回收Container所占用的资源所处的状态
- APPLICATION RESOURCE CLEANINGUP：Application所有Container占用的资源被回收后所处的状态

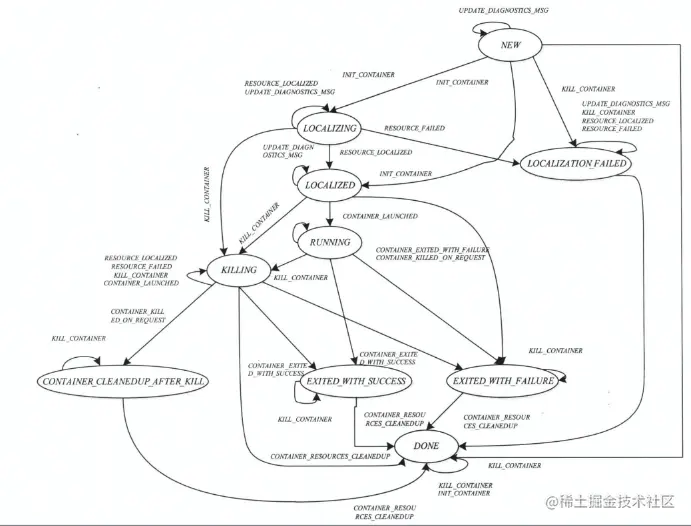

状态机管理 - Container
- LOCALIZING：正在从HDFS下载依赖的资源
- EXITED WITH SUCCESS：Container运行脚本正常退出执行
- CONTAINER CLEANUP AFTER KILL：Container被kill后所处的状态

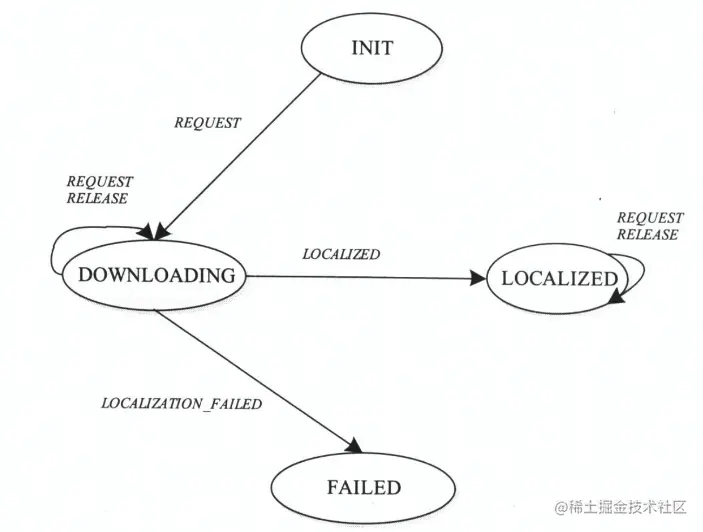

状态机管理 - LocalizedResource
- DOWNLOADING：资源处于下载状态
- LOCALIZED：资源下载完成
- FAILED：资源下载失败
