初始 WebGL

Why WebGL / Why GPU ？

WebGL 是什么？
- GPU ≠ WebGL ≠ 3D
WebGL 为什么不像其他前端技术那么简单？
- WebGL 涉及到硬件底层的一些概念和原理

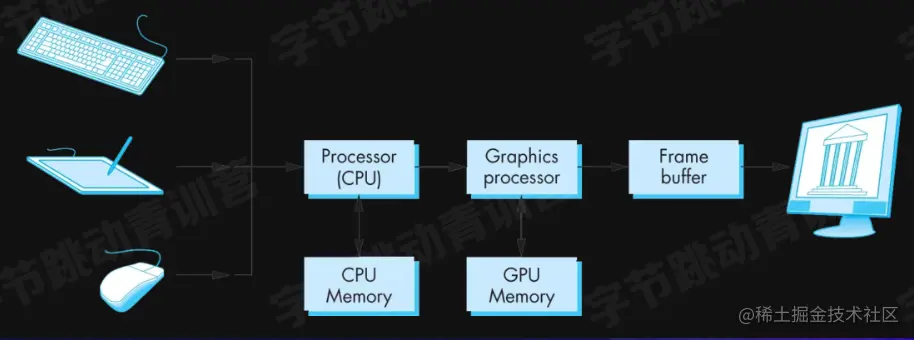

Modern Graphics System

光栅（Raster）：几乎所有的现代图形系统都是基于光栅来绘制图形的，光栅就是指构成图像的像素阵列。
像素（Pixel）：一个像素对应图像上的一个点，它通常保存图像上的某个具体位置的颜色等信息。
帧缓存（Frame Buffer）：在绘图过程中，像素信息被存放于帧缓存中，帧缓存是一块内存地址。
CPU （Central Processing Unit）：中央处理单元，负责逻辑计算。
GPU （Graphics Processing Unit）：图形处理单元，负责图形计算。

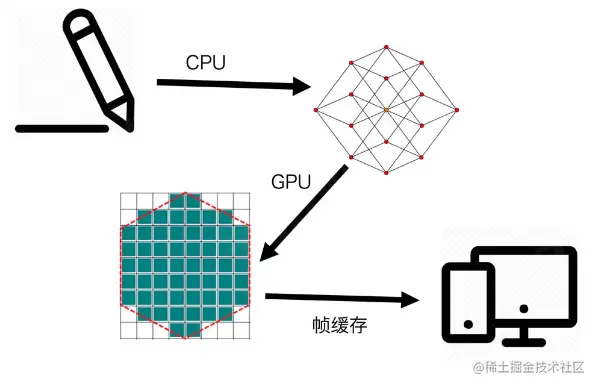

图形绘制的过程：

对图像进行轮廓提取/meshing ，然后对轮廓进行网格化；
对网格的图元进行光栅化；
光栅化之后把点阵数据送到帧缓存；
读取帧缓存的内容，显示到设备上（渲染）。

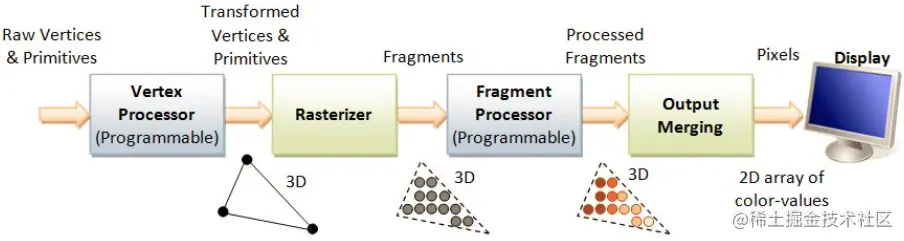

The Pipeline

把数据处理成光栅或者说是像素的阵列，这个过程叫做渲染管线。
图形系统可以定制不同的渲染管线，它是一个流程化的过程。

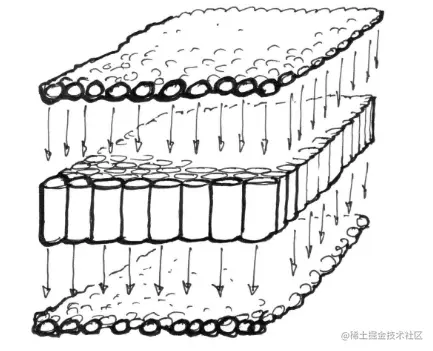

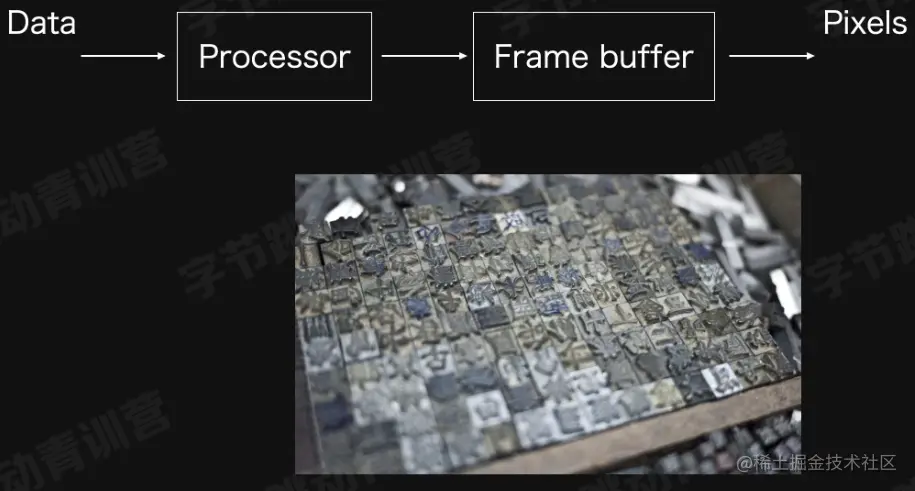

渲染管线处理（稍微不完全恰当的比喻）：它就是像是活字印刷一样，把图源给拼接起来，然后存到帧缓冲当中去，之后把它批量的渲染到设备上，最终图形被渲染出来。

CPU vs GPU

处理单元为什么要分成 CPU 和 GPU ？

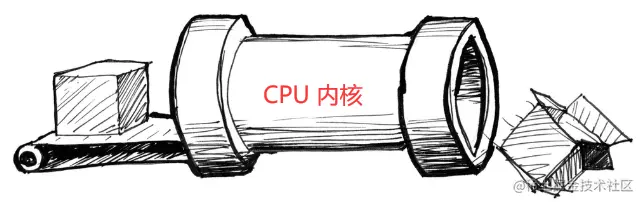

CPU 处理能力比较强大的一个处理单元，运算能力很强大；一般情况下，一个管道对应 CPU 的一个核， CPU 的内核越多相当于管道越多，可以同时处理的任务越多，但是 CPU 的核再多也不可能有成千上万甚至十万百万的内核（目前的结构上做不到）。

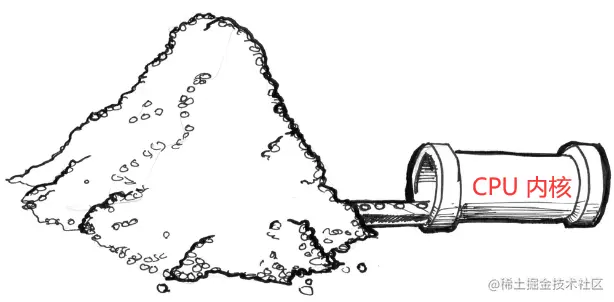

一张 800*600 的图片，它的光栅就是它的像素有48万个，假设每个像素的运算都很简单，如果要同时处理这48万个像素的话，就像把一堆沙子传送给 CPU ， CPU 处理虽然强大，但是它的一个内核还是要串行处理，所以CPU 来处理这样的任务效率就会比较低。

GPU 由大量的小运算单元构成
每个运算单元只负责处理很简单的计算
每个运算单元彼此独立
因此所有计算可以并行处理

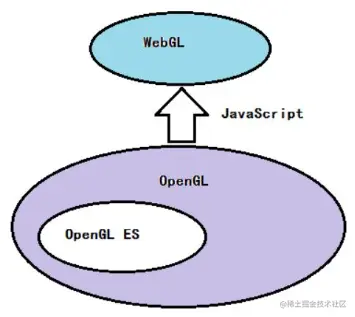

WebGL & OpenGL

WebGL 实际上是 OpenGL 的子集，它是 OpenGL 在浏览器端的实现。OpenGL 是图形渲染的引擎，在嵌入式设备是 OpenGL ES 。 web.eecs.umich.edu/~sugih/cour…

WebGL Startup

创建 WebGL 上下文
创建 WebGL Program
- 把数据送到 GPU 当中， GPU 通过代码（不是 JavaScript 代码，它是用 GLSL 语言写的）处理、运算数据把数据变成像素点的颜色、透明度等信息，运行这个语言、处理像素的过程是通过 WebGL Program 进行的，在 WebGL Program 里面会有渲染管线，渲染管线里面会提供的处理代码（一般叫着色器，因为它是一个着色的过程），把内容处理好之后就把这些数据送入缓冲区。
将数据存入缓冲区
将缓冲区数据读取到 GPU
GPU 执行 WebGL 程序，输出结果

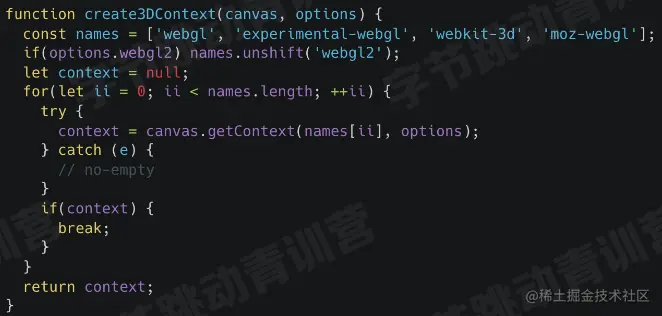

Create WebGL Context

考虑老版本浏览器兼容性问题：

The Shaders （着色器）

在 WebGL 标准的管线里面有两种着色器：

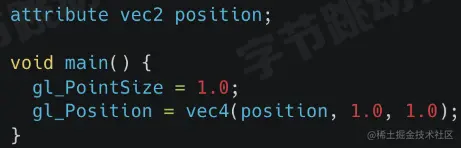

Vertex Shader （顶点着色器）
- 主要处理图形的轮廓。

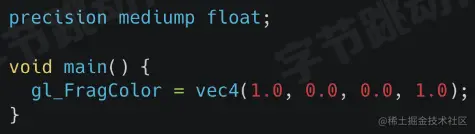

Fragment Shader （片段着色器）
- 轮廓处理好之后，把点光栅化以后，把像素点给映射到片段着色器中，片段着色器用来处理颜色。

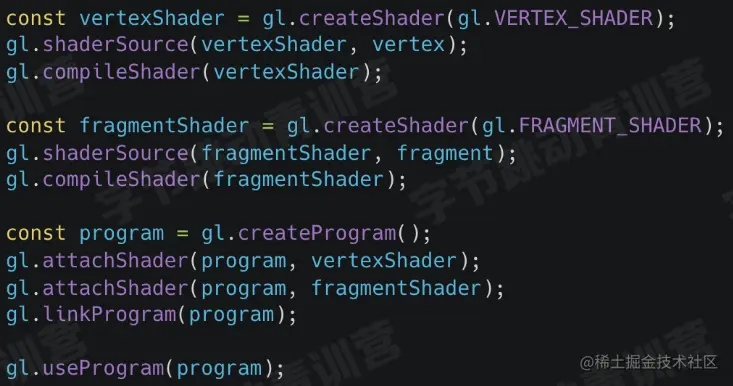

Create WebGL Program

利用顶点着色器和片段着色器来创建 WebGL 的 Program 。

Data to Frame Buffer

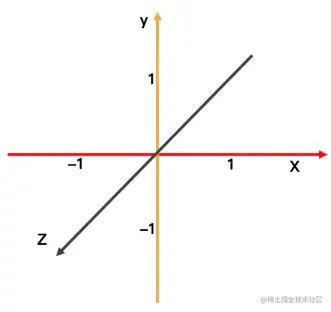

WebGL 里面的坐标系：

与 HTML 坐标系不同：

y 轴方向相反。
WebGL 坐标轴最小值是-1，最大值是1。
WebGL 坐标系是以 canvas 的中心点为坐标原点， HTML 坐标系是以屏幕左上角的点为坐标原点。

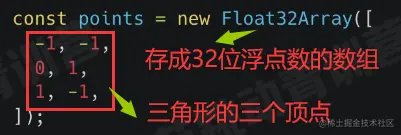

通过 Typed Array （类型数组）方式把数据告诉 WebGL 代码。 gl.createBuffer() ：创建缓冲区；通过 bindBuffer 方法把缓冲区跟 WebGL 的上下文进行绑定；通过 bufferData 方法把数据（points）送到缓冲区。

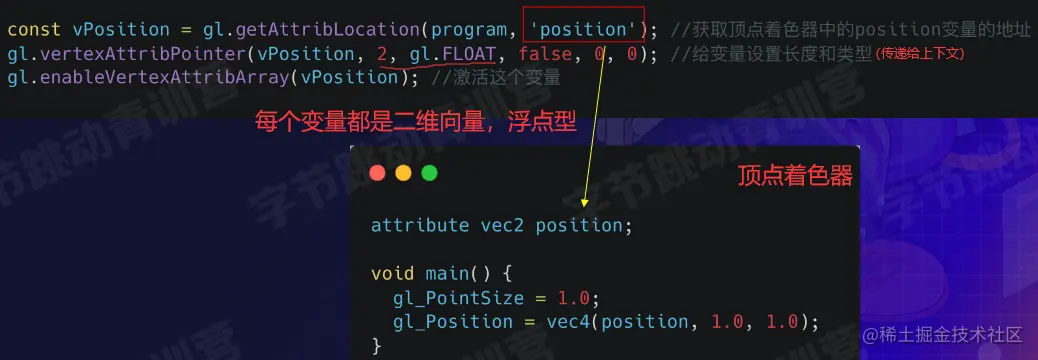

Frame Buffer to GPU

顶点着色器同时执行了三个顶点，被同时执行了三次。

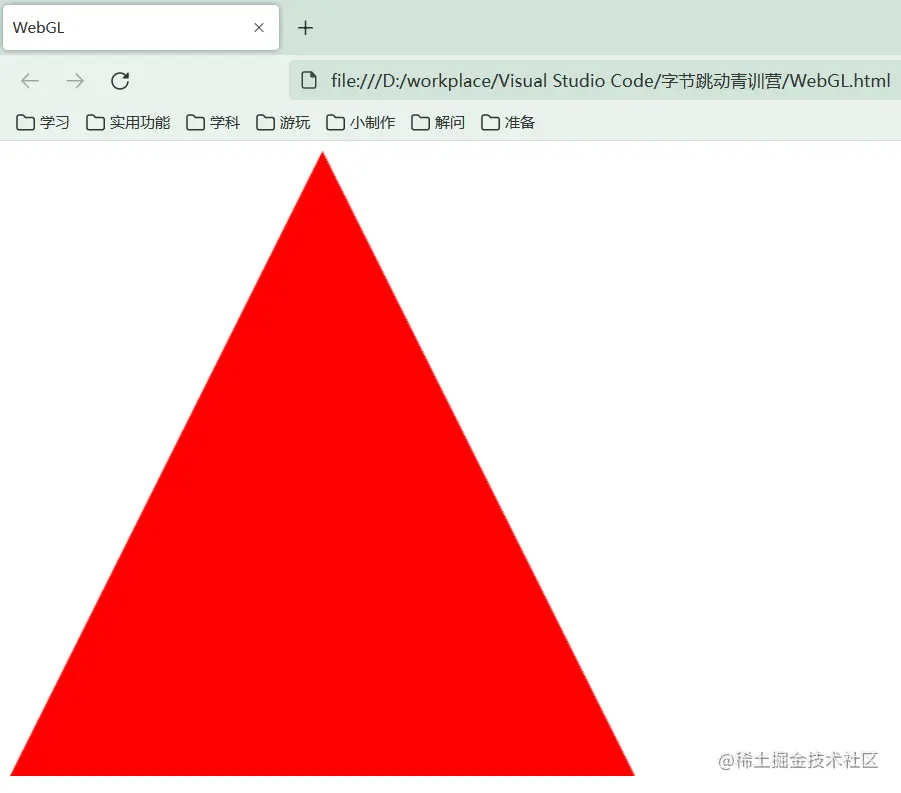

Output

输出结果：
code.juejin.cn/pen/7119692…

为什么 WebGL 那么难？

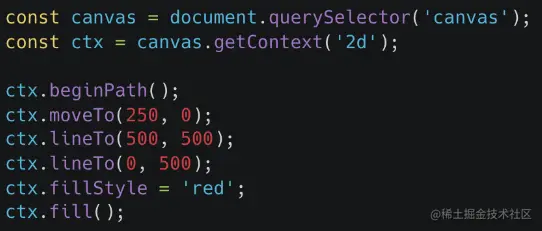

2D 绘制：

只绘制一个纯色的三角形，整体上2D 比 WebGL 更简单，但绘制效率是差不多的。

如果绘制10万个三角形，2D 是一个指令系统，需要 for 循环一个一个三角形去绘制，在这种情况下，三角形的位置需要人工去绘制，所以再怎么底层优化也没办法提高效率，但是 WebGL 会把三角形的所有顶点全部取出来，然后把它存成一个很大的数组，接着对数组进行压缩，压缩完以后全部顶点结构化，所有顶点一个批次直接传递给渲染管线，渲染管线里的顶点着色器同时处理这30万个顶点，处理完后传给片段着色器，片段着色器同时处理这10万个三角形里的上百万个像素。所以 2D 渲染10万次， WebGL 渲染一次，性能差别非常大。

WebGL 原生的写法很难，我们可以把它做一个封装。

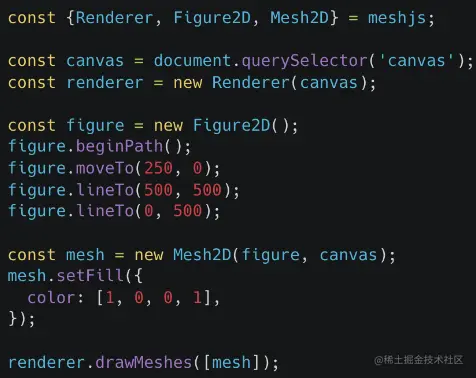

Mesh.js （2D 图形库）

绘制多边形通用三角剖分的方式， mesh.js 对三角剖分进行了封装。
记得引入 mesh.js （import {Renderer, Figure2D, Mesh2D} from '@mesh.js/core'与第一行相当）

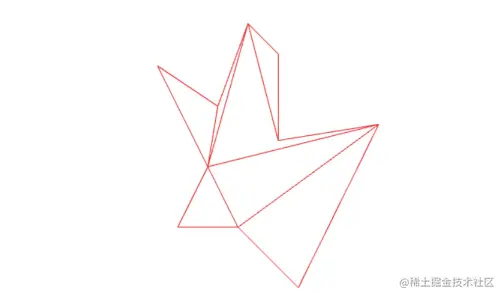

Draw Polygon with 2D Triangulations

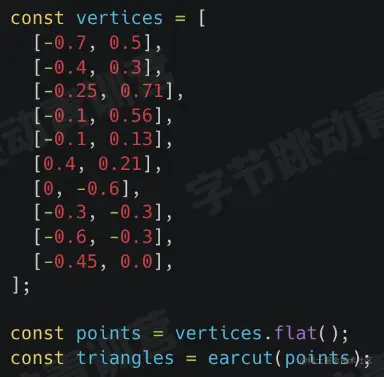

使用 Earcut （割耳朵）算法进行三角剖分：

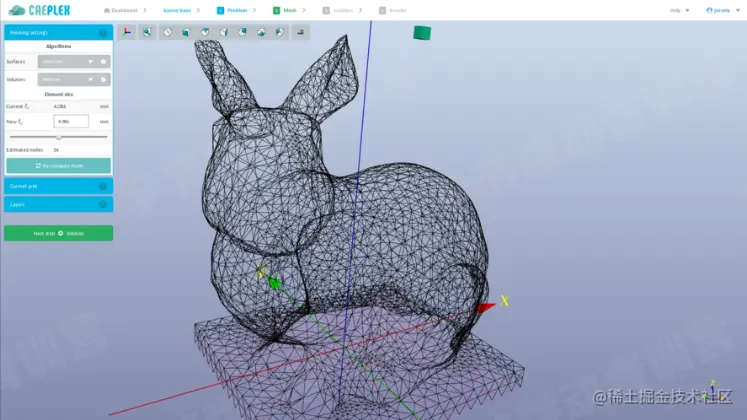

3D Meshing

在3D 里面跟2D 是一样的，因为3D 的曲面比较复杂，所以一般情况下很少在3D 实时绘制时去做三角剖分，通常情况下都是把模型数据离线的用一些设计工具给处理好，然后把这些三角形的数据给导出，接着把数据直接导入给 WebGL 代码，所以我们不会实时地对三维物体的轮廓进行三角剖分。 spritejs.com/demo/#/3d/w…

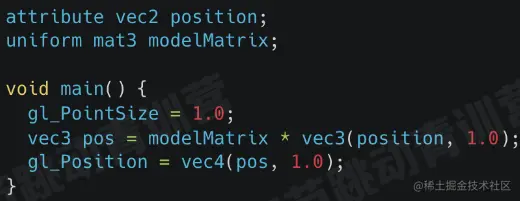

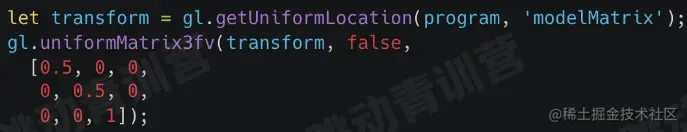

Transforms

平移：

旋转：缩放：

旋转和缩放是线性变换，从线性变换到齐次矩阵。

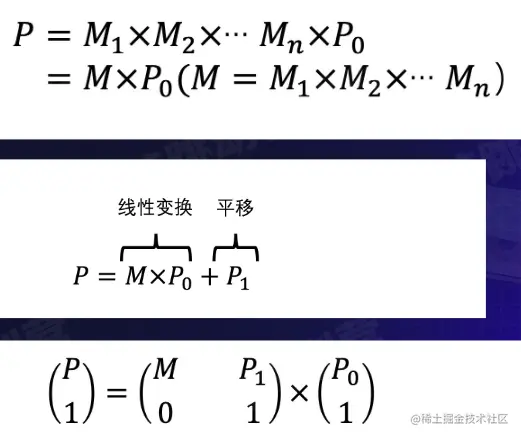

若干个线性矩阵乘以P₀ ， M₁×M₂×……×M_n 定义成新的矩阵 M 。
通过齐次矩阵（第三个）把平移变成线性变换（第二个），齐次矩阵需要升维的（原来是一个二维的，就是一个2D 的线性变换要用一个三维的齐次矩阵（最底下一行：0 0 …… 0 1）来处理）
