ResNet

深度网络退化问题

在前面的学习网络的学习中，我们可以发现VGG到GoogLeNet，这些网络深度都不高，可能最多20层左右。

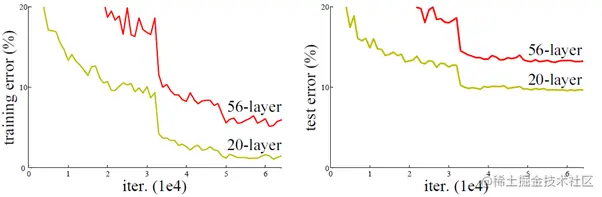

当增加网络层数后，网络可以进行更加复杂的特征模式的提取，所以当模型更深时理论上可以取得更好的结果，但是我们从上图发现，结果恰恰相反，深度网络出现了退化问题，56 层的网络比20层的网络效果要差，这会不会是过拟合问题？首先排除，因为在测试集上56层网络误差，有收敛，依旧比较高。网络中存在梯度消失或者爆炸的问题，模型越深，越难训练。

残差

怎么解决梯度消失或者爆炸的问题呢？从一种角度考虑：如果我们在基础模型上加新的层，最坏的情况：如果新的层不学习，是不是新的模型和基础模型一样了，至少不会更差。“什么都不学习”，学术上被称为恒等映射（Identity Mapping），用数学表达式表示为： $H(x) = x$ 。

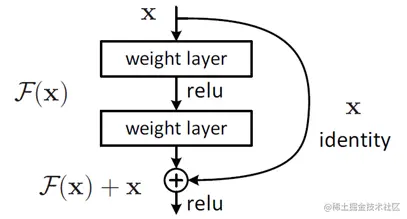

残差块结构图如下

假设输入为 $x$ ，学习到特征结果记为 $H(x)$ 。

我们可以根据结构发现： $H(x)=F(x)+x$ ， $F(x)$ 是原始的学习特征，极端情况下原始学习特征 $F(x)=0$ ，那么最后结果为 $H(x)=x$ ，此时模型就什么都不学习，做了恒等映射。实际上 $F(x)$ 不会为0，这也会使得堆积层在输入特征基础上学习到新的特征，从而拥有更好的性能，尽可能去拟合我们期望的值。

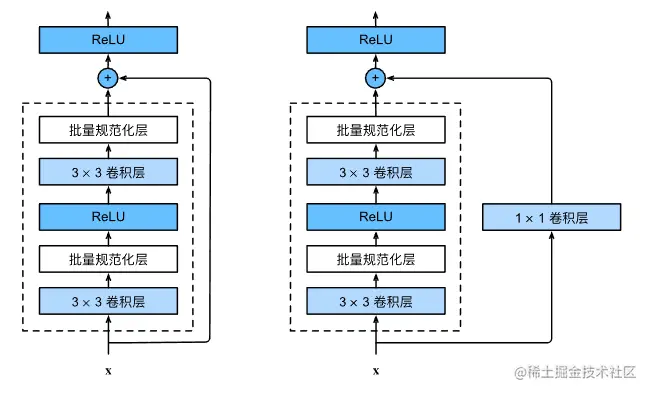

具体实现上，残差块有多种构建方式，如下图所示。

左侧模型：当经过 $3\times3$ 卷积层后如果没有改变输入 $x$ 的维度，那么他们之间可以相加。

右侧模型：当经过 $3\times3$ 卷积层后如果改变输入 $x$ 的维度，采用 $1\times1$ 卷积层增加维度，可以相加。

class Residual(nn.Module):  #@save
    def __init__(self, input_channels, num_channels,
                 use_1x1conv=False, strides=1):
        super().__init__()
        self.conv1 = nn.Conv2d(input_channels, num_channels,
                               kernel_size=3, padding=1, stride=strides)
        self.conv2 = nn.Conv2d(num_channels, num_channels,
                               kernel_size=3, padding=1)
        if use_1x1conv:
            self.conv3 = nn.Conv2d(input_channels, num_channels,
                                   kernel_size=1, stride=strides)
        else:
            self.conv3 = None
        self.bn1 = nn.BatchNorm2d(num_channels)
        self.bn2 = nn.BatchNorm2d(num_channels)

    def forward(self, X):
        Y = F.relu(self.bn1(self.conv1(X)))
        Y = self.bn2(self.conv2(Y))
        if self.conv3:
            X = self.conv3(X)
        Y += X
        return F.relu(Y)

网络结构

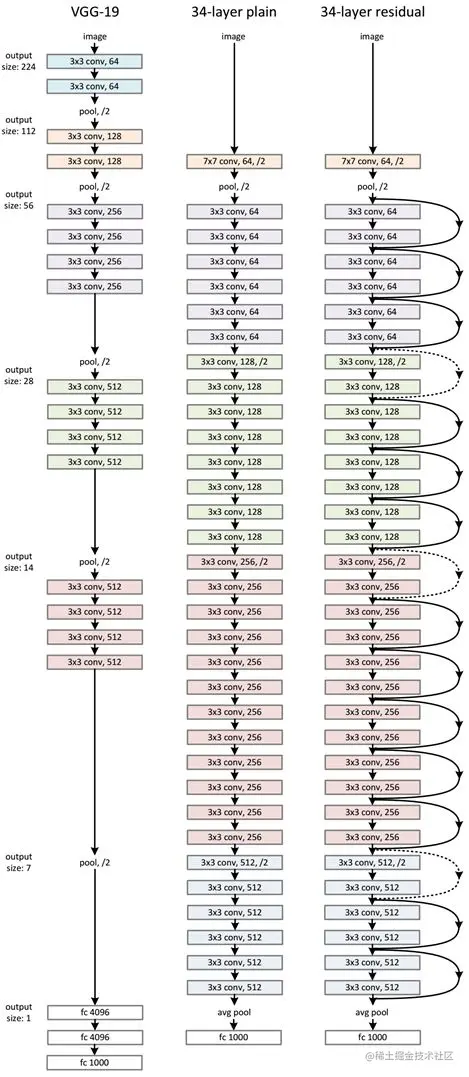

ResNet 网络是参考了VGG19网络，在其基础上进行了修改，加入残差单元。与 VGG19 不同的是，ResNet 用global average pool层替换了全连接层。在图中也会看到输入形状发生变化（虚线表示形状发生变化），残差就会使用第二种方式 $1\times1$ 卷积层增加维度保证可以相加。ResNet的一个重要设计原则是：当输入形状大小降低一半时，输入通道的数量增加一倍，这保持了网络层的复杂度，这样就可以构建更深的网络。

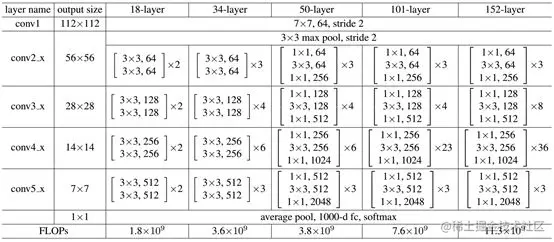

不同深度ResNet结构图如下：

从表中可以看到，对于 18-layer 和 34-layer 的 ResNet，其进行的两层间（ $3\times3$ ）的残差学习，当网络更深时，其进行的是三层间的残差学习，三层卷积核分别是 $1\times1$ ， $3\times3$ 和 $1\times1$ 。

为什么会这样子？

选择64-layer 模型与152-layer模型其中一个残差块比较参数量：

64-layer： $3\times3\times64\times64+3\times3\times64\times64=73728$

152-layer： $1\times1\times64\times256+3\times3\times64\times64+1\times1\times64\times256=69632$

两者比较，深度更深的网络，参数量减少了，在算力有限的情况下，深层网络中的残差基础块应该减少算力消耗。

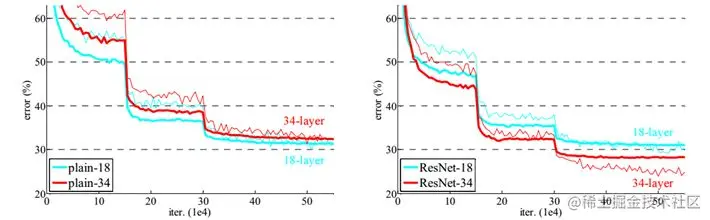

作者对比18-layer和34-layer的网络效果，如上图所示。可以看到普通的网络出现退化现象，但是 ResNet 很好的解决了退化问题。

其实还有更优的残差结构，就是 pre-activation 字面意思就是将激活函数提到前面来，改进的方向就是：对BatchNorm、ReLU和卷积层的位置进行调整。

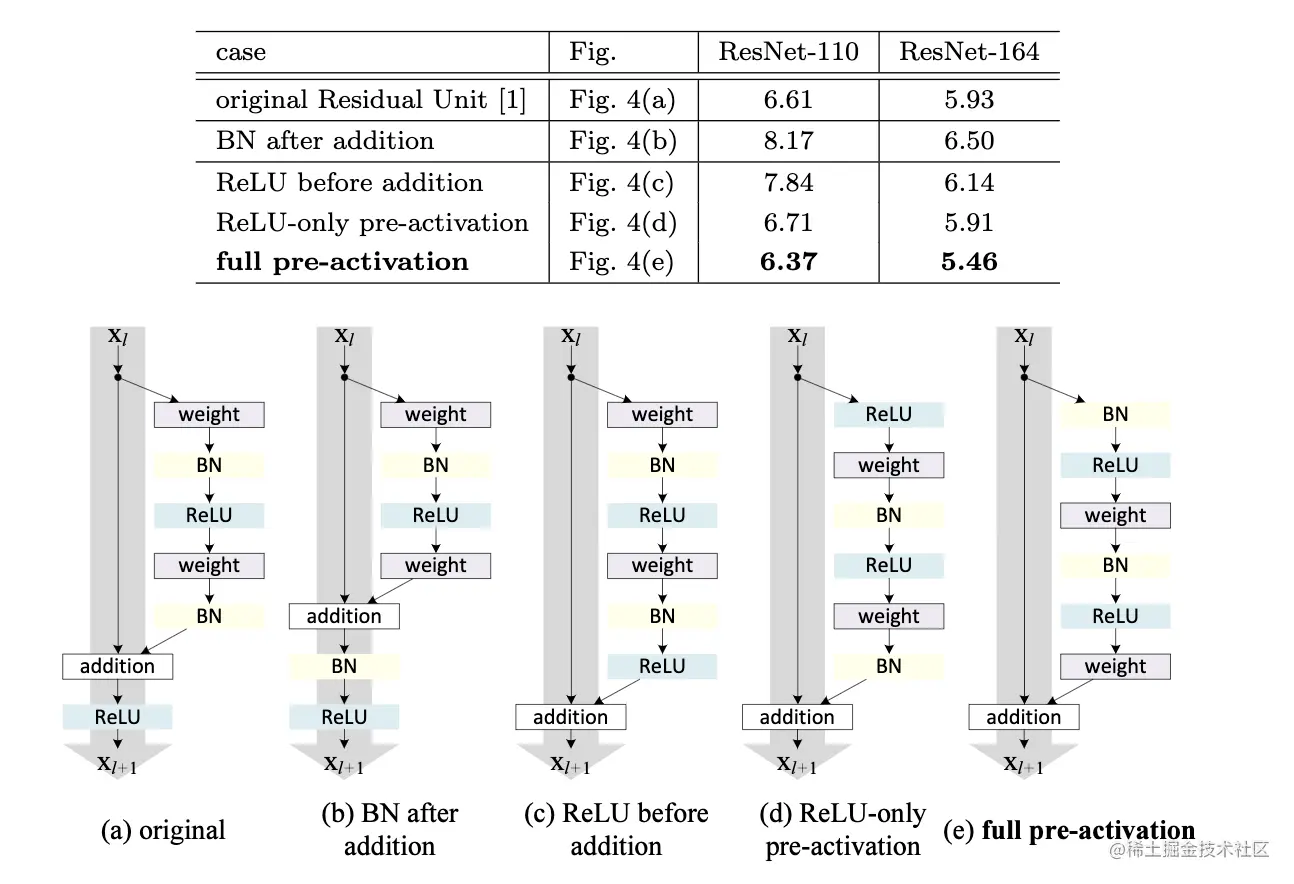

图7 BatchNorm、ReLU和卷积层不同位置的比较

根据作者们的证明和分析，图中的e能获得很大的收益，在CIFAR-10上的表现最好。

代码

第一个模块：输出通道数为64、步幅为2的 $7 \times 7$ 卷积层后，接步幅为2的 $3 \times 3$ 的最大汇聚层。

b1 = nn.Sequential(nn.Conv2d(1, 64, kernel_size=7, stride=2, padding=3),
                   nn.BatchNorm2d(64), nn.ReLU(),
                   nn.MaxPool2d(kernel_size=3, stride=2, padding=1))

构建ResNet模块部分，封装成函数形式：

def resnet_block(input_channels, num_channels, num_residuals,
                 first_block=False):
    blk = []
    for i in range(num_residuals):
        if i == 0 and not first_block:
            blk.append(Residual(input_channels, num_channels,
                                use_1x1conv=True, strides=2))
        else:
            blk.append(Residual(num_channels, num_channels))
    return blk

其实在每次输入形状发生变化时候，其实都是需要使用第二种残差单元，从ResNet-34可以看出第一个残差块是不需要使用第二种。

b2 = nn.Sequential(*resnet_block(64, 64, 2, first_block=True))
b3 = nn.Sequential(*resnet_block(64, 128, 2))
b4 = nn.Sequential(*resnet_block(128, 256, 2))
b5 = nn.Sequential(*resnet_block(256, 512, 2))
net = nn.Sequential(b1, b2, b3, b4, b5,
                    nn.AdaptiveAvgPool2d((1,1)),
                    nn.Flatten(), nn.Linear(512, 10))
