LSMT 存储引擎浅析 | 青训营笔记

这是我参与「第四届青训营 」笔记创作活动的的第14天，本篇笔记主要是关于第十四次大数据课程《LSMT 存储引擎浅析》的课堂笔记

LSMT与存储引擎介绍

数据格式层： 通过 Append-only Write + 择机 Compact 来维护索引树的结构。

image.png 首先数据会写入WAL，来确保原子性，接着数据会写入Memtable，达到一定的阈值后会进行冻结，生成Immutable，所有的修改只会作用于Memtable，所以ImmemTable 可以被转交给 Flush 线程进行写盘操作而不用担心并发问题，进一步生成SST（socket Stringtable），其实就是存储在硬盘上的索引。新生成的 SST 会存放于 L0(Layer 0)，除了 L0 以外根据配置可以一直有 Ln。SST 每 Compact 一次，就会将 Compact 产物放入下一层。Compact 可以大致理解为 Merge Sort，就是将多个 SST 去掉无效和重复的条目并合并生成新的 SST 的过程。Compact 策略主要分为 Level 和 Tier 两种，会在课中进行更详细的描述。

数据库

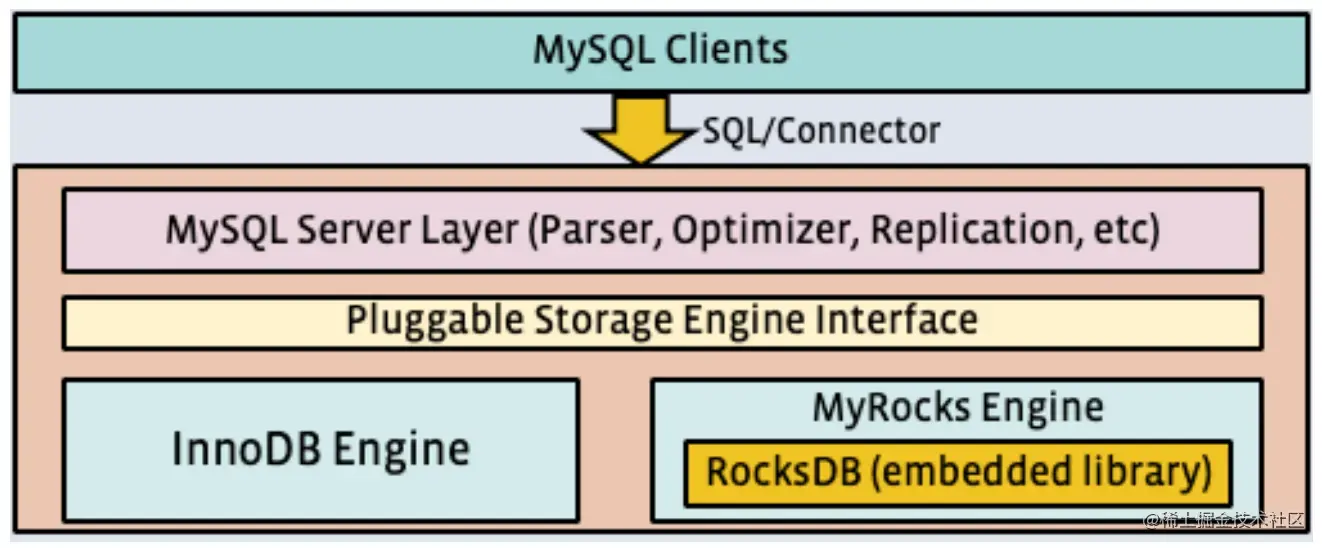

传统数据库大致可以分为：

  • 计算层：负责 SQL 解析/ 查询优化 / 计划执行
  • 存储层（存储引擎层） image.png ACID：
  • Atomicity 原子性依赖于存储引擎 WAL(Redo Log)
  • Consistency (Correctness) 一致性需要数据库整体来保证
  • Isolation 隔离性依赖于存储引擎提供 Snapshot（有时候会直接说 MVCC）能力。如果上层没有单独的事务引擎的话，也会由存储引擎提供事务能力。一般的是实现是 2PL（2 Phase Lock） + MVCC。2PL 可以简单理解为对所有需要修改的资源上锁。
  • Durability 持久性依赖于存储引擎确保在 Transaction Commit 后通过操作系统 fsync 之类的接口确保落盘了

存储引擎

除了保障ACID以外,存储引擎还要负责:

  • 屏蔽IO细节提供更好的抽象
  • 提供统计信息与Predicate Push Down能力 存储引擎不掌控IO细节,让操作系统接管,例如使用mmap，会有如下问题:
  • 落盘时机不确定造成的事务不安全：因为操作系统并不知道具体的事务 commit 时机，有可能事务还没 commit，但数据已经落盘了
  • IO Stall：mmap 在发生 page fault 的时候，用户态程序是没办法插手的，也没办法预期什么时候完成，不可控
  • 错误处理繁琐：mmap 在发生硬件错误的时候，并没有办法通知用户态程序，每次读取都要进行校验
  • 无法完全发挥硬件性能：mmap 触发 page fault 的成本很高，无法完全发挥硬件性能

LSMT存健引隆的优势与实现

LSMT与B+Tree的异同


  • 在B+Tree中,数据插入是原地更新的

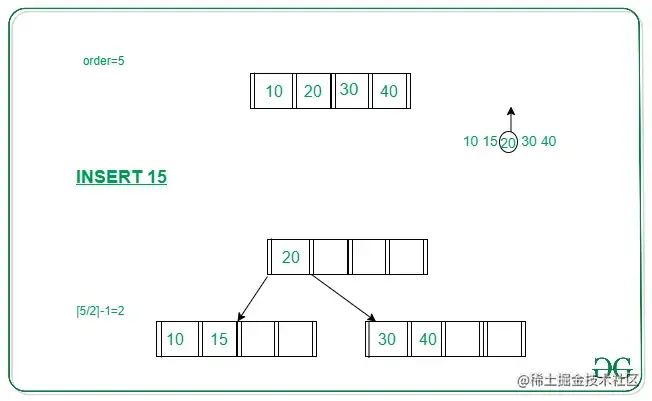

  • B+ Tree在发生不平衡或者节点容量到达阈值后，必须立即进行分裂来平衡
  • LSMT：数据的插入是追加的（Append-only），当树不平衡或者垃圾过多时，有专门 Compact 线程进行 Compact，可以称之为延迟（Lazy）的。


为什么要用LSMT模型：

无论对于 HDD（机械） 还是 SSD（固态），顺序写都是一个很好的特质，LSMT 符合这一点，B+Tree 则依赖原地更新，会导致随机写。

LSMT存储引擎的实现-Write

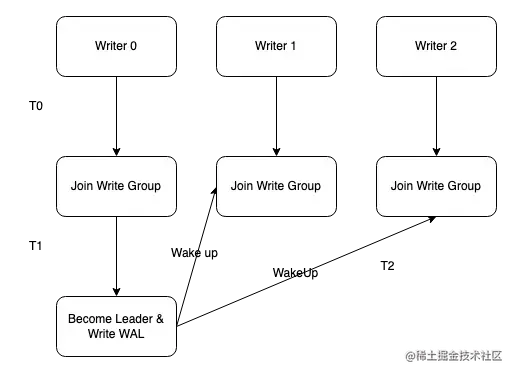

  • 多个写入者会选出一个Leader，由这个Leader来一次性写入WAL，避免小IO。
  • 不要求WAL强制落盘(Sync)时，批量提交亦有好处，Leader可以同时唤醒其余Writer，降低了系统线程调度开销。
  • WAL一次性写入完成后，唤醒所有Writer并行写入MemTable
  • 由最后一个完成MemTable写入的Writer执行收尾工作

Snapshot & SuperVision

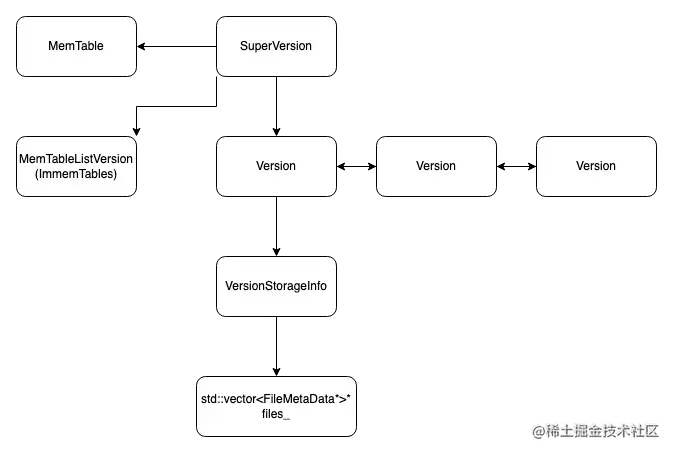

  • RocksDB的数据由3部分组成，MemTable / ImmemTable / SST。持有这三部分数据并且提供快照功能的组件叫做SuperVersion。
  • MemTable和SST的释放依赖于引用计数。对于读取来说，只要拿着SuperVersion，从MemTable一级一级向下，就能查到记录。拿着SuperVersion不释放，等于是拿到了快照。


  • 如果所有读者都给SuperVersion的计数加1，读完后再减1，那么这个原子引用计数器就会成为热点。CPU在多核之间同步缓存是有开销的，核越多开销越大。
  • 为了让读操作更好的scale，RocksDB做了一个优化是Thread Local SuperVersionCache

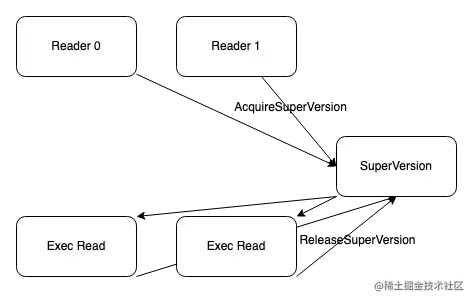

  • 没有Thread Local缓存时，读取操作要频繁Acquire和ReleaseSuperVersion
  • CPU缓存不友好

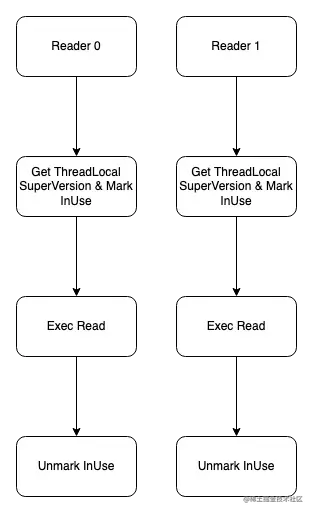

  • 有Thread Local缓存，读取只需要检查一下SuperVersion并标记ThreadLocal缓存正在使用即可
  • CPU缓存友好

Get & BloomFilter：

  • RocksDB的读取在大框架上和B+ Tree类似，就是层层向下。
  • 相对于B+Tree , LSMT点查需要访问的数据块更多。为了加速点查，一般LSMT引擎都会在SST中嵌入BloomFilter.


Compact

Compact 在 LSMT 中是将 Key 区间有重叠或无效数据较多的 SST 进行合并，以此来加速读取或者回收空间。Compact 策略可以分为两大类。

  • Level 每一层不允许有 SST 的 Key 区间重合。当用户写入的 SST 加入 L0 的时候会和 L0 里区间重叠的 SST 进行合并。当 L0 的总大小到达一定阈值时，又会从 L0 挑出 SST，推到 L1，和 L1 里 Key 区间重叠的 SST 进行合并。Ln 同理。

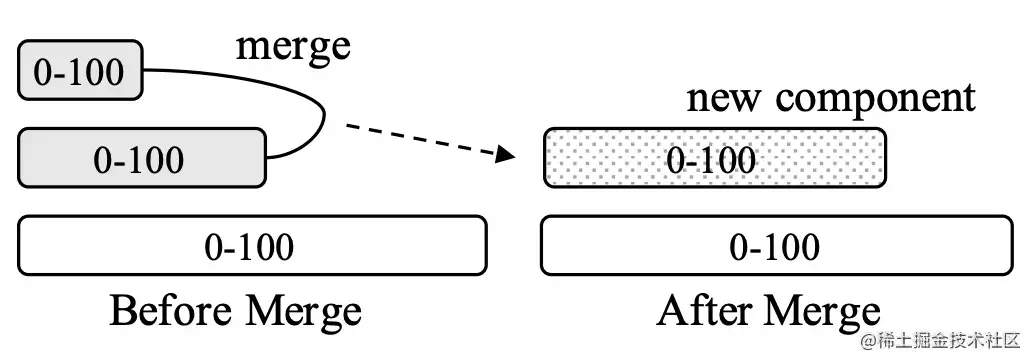

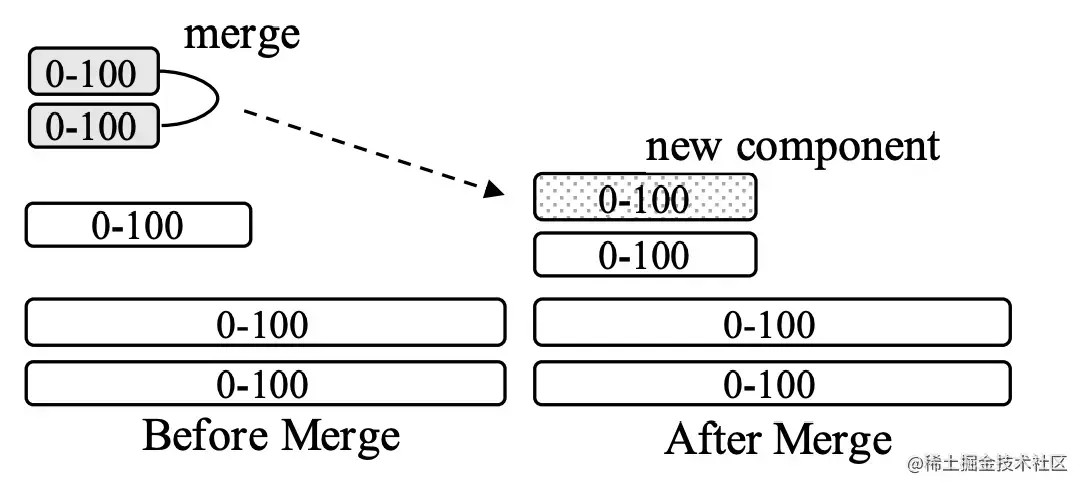

  • Tier Tier 策略允许 LSMT 每层有多个区间重合的 SST，当本层区间重合的 SST 到达上限或者本层大小到达阈值时，一次性选择多个 SST 合并推向下层。Tier 策略理论上 Compact 效率更高，因为参与 Compact 的 SST 大小预期都差不多大，更接近于完美的 Merge Sort。

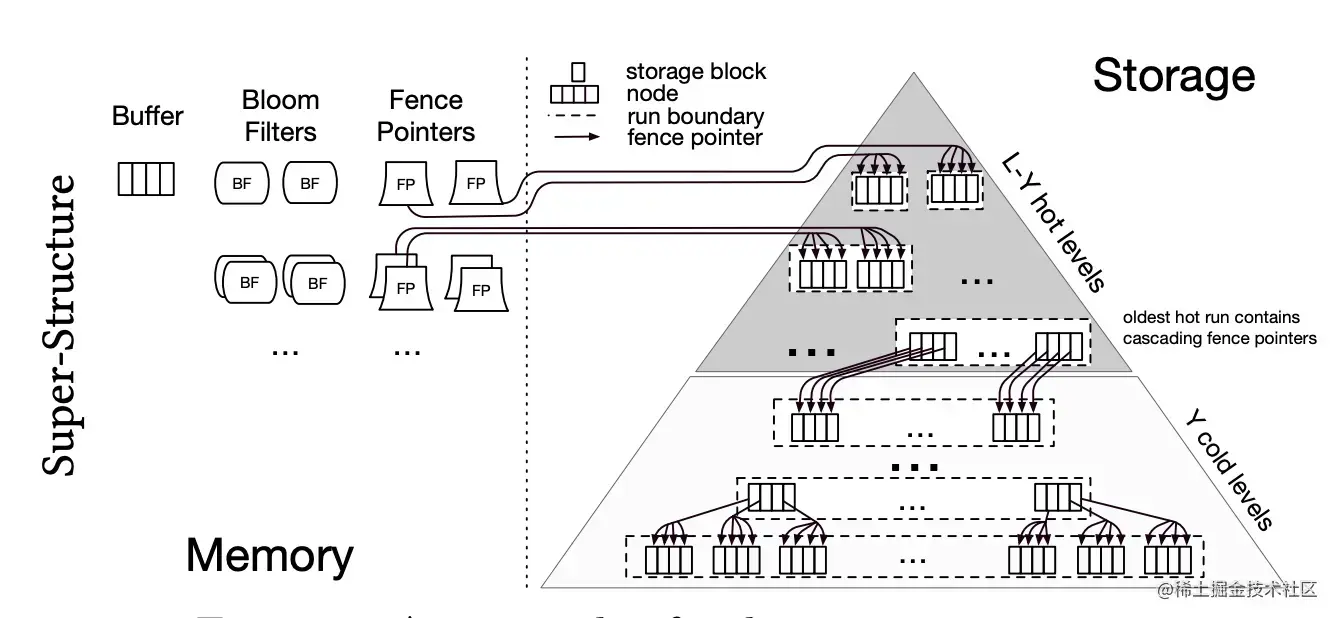

Cloud-Native LSMT Storage Engine

  • 大数据分析领域使用最广的列存格式之一

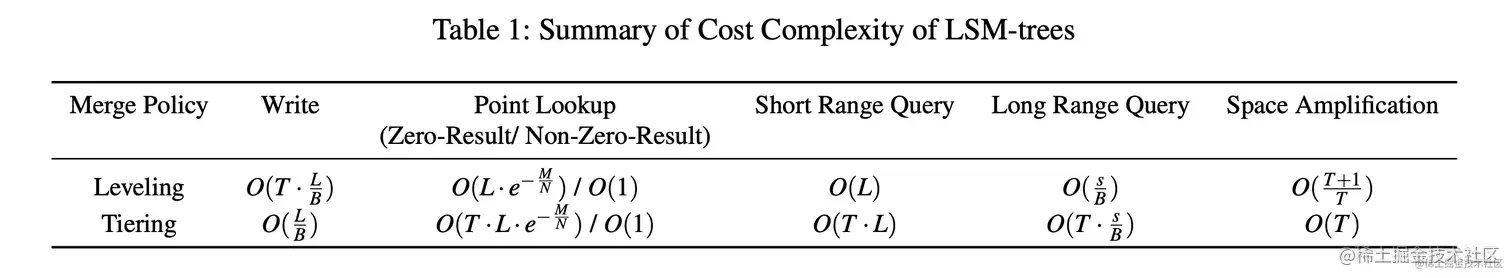

LSMT 模型理论分析

T: size ratio，每层 LSMT 比上一层大多少，L0 大小为 1，则 L1 大小为 T，L2 为 T^2，以此类推

L: level num，LSMT 层数

B: 每个最小的 IO 单位能装载多少条记录

M: 每个 BloomFilter 有多少 bits

N: 每个 BloomFilter 生成时用了多少条 Key

e−MNe^{- \frac{M}{N} } e−NM​是 BloomFilter 的 false positive rate

S：区间查询的记录数量

  • Level：
  1. Write：
    • 每条记录抵达最底层需要经过L次Compact，每次Compact Ln的一个小SST和Ln+1的一个大SST。
    • 设小SST的大小为1，那么大SST的大小则为T,合并开销是1+T，换言之将1单位的Ln的SST推到Ln+1要耗费1+T的I0单次 Compact 写放大为工。
    • 每条记录的写入成本为1/B次最小单位IO。
    • O(Write_ Level) = LT * 1/B = TL/B
  2. Point Lookup
    • 对于每条Key，最多有L个重叠的区间。
    • 每个区间都有BloomFilter ，失效率为e^(-M/N)只有当 BloomFilter 失效时才会访问下一层。
    • O(PointLookup_ Level) = L * e^(-M/N)
    • 注意,这里不乘1/B系数的原因是写入可以批量提交拉低成本,但是读取的时候必须对齐到最小读取单元尺寸。
  • Tier：
  1. Write： 每条记录抵达最底层前同样要经过 L 次 Compact，每次 Compact Ln 中 T 个相同尺寸的 SST 放到 Ln+1。设 SST 大小为 1，那么 T 个 SST Compact 的合并开销是 T，换言之将 T 单位的 Ln 的 SST 推到 Ln+1 要耗费 T 的 IO，单次 Compact 的写放大为 T / T = 1。每条记录的写入成本为 1/B 次最小单位 IO。三者相乘即得结果。
  2. Point Lookup： 对于每条 Key，有 L 层，每层最多有 T 个重叠区间的 SST，对于整个 SST 来说有 T * L 个可能命中的 SST，乘上 BloomFilter 的失效率即可得结果。

总结，Tier 策略降低了写放大，增加了读放大和空间放大，Level 策略增加了写放大，降低了读和空间放大。

总结

  1. 单机数据库的ACID特性依赖于存储引擎
  2. LSMT存储引擎的顺序写特性更适合现代计算机体系结构
  3. LSMT和B+Tree可以用同一模型描述并互相转化
  4. Level Compaction策略,降低了读放大和空间放大,增加了写放大
  5. Tier Compaction策略，降低了写放大,增大了读放大和空间放大
  6. 分布式KV存储，如HBase，背后的理论模型与单机存储引擎RocksDB一样都是LSMT
