Spark原理与实践

Spark简介

大数据技术栈从下往上依次为：数据层——存储层——计算层——应用层

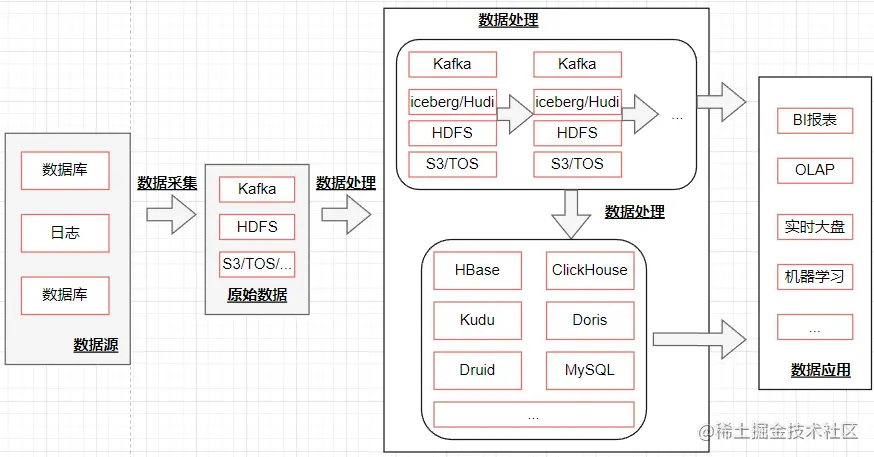

常见大数据处理链路从左往右依次为：数据源——原始数据——数据处理（加工）——数据应用

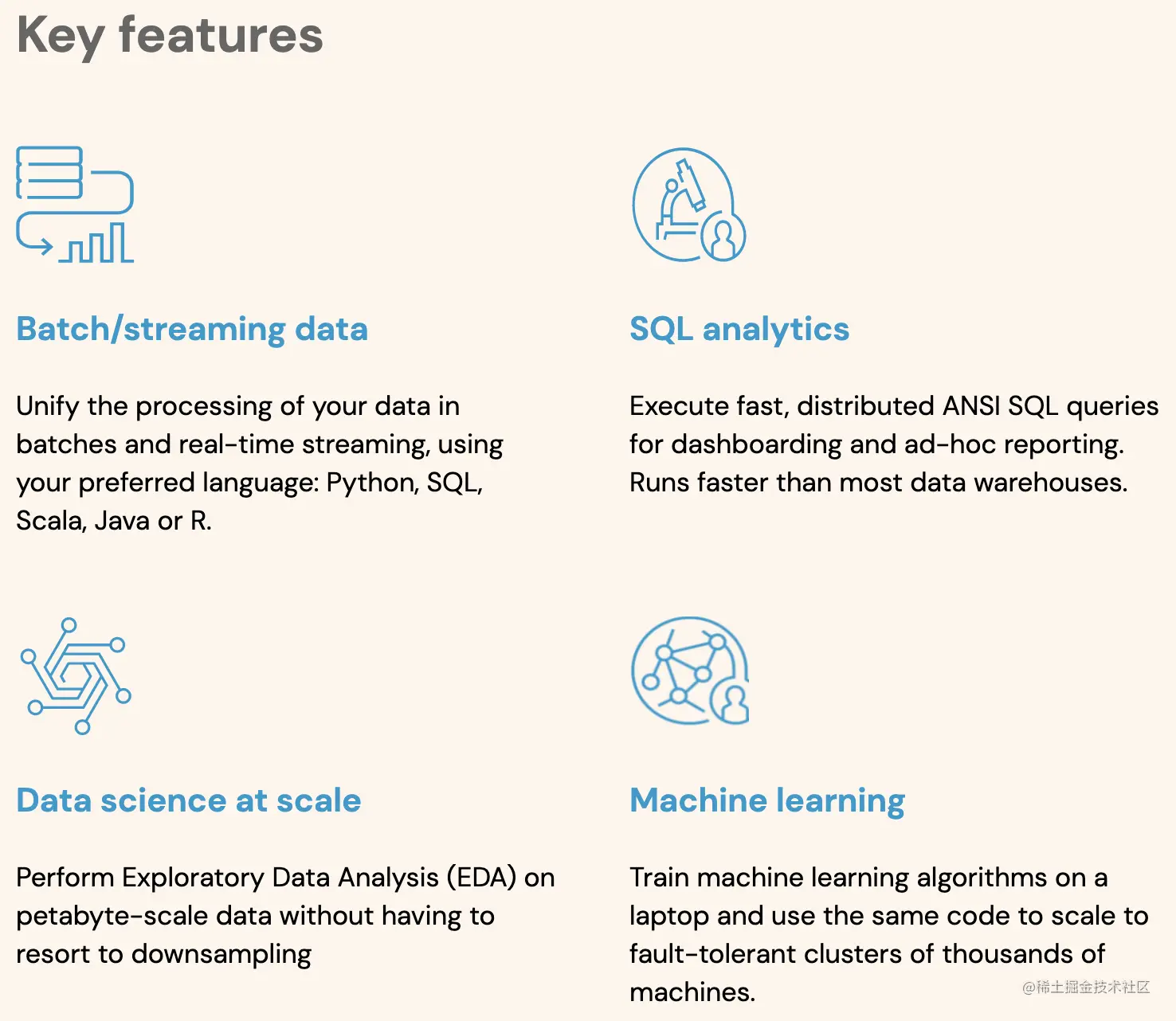

Spark定义官网译文：Apache Spark 是一个多语言引擎，用于单节点机器或者集群上执行数据工程、数据科学和机器学习。

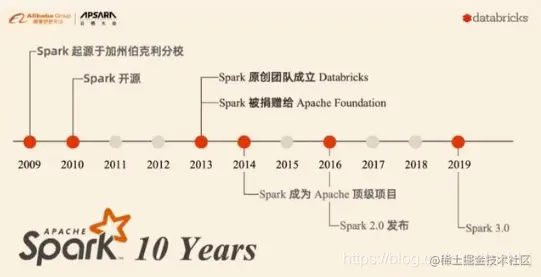

Spark演变史

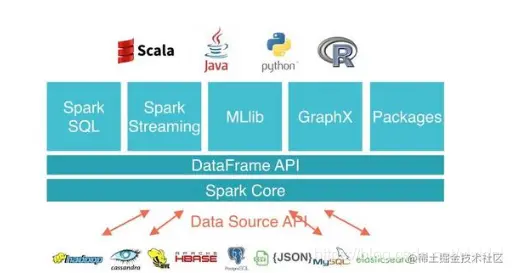

Spark生态圈

统一引擎，支持多种分布式场景
多语言支持：SQL、Scala、Java、R、Python
可读写丰富数据源:内置数据源，Text,ORC/Parquet,JSON/CSV,JDBC;自定义数据源，Hbase/Mongo/ElasticSearch等
丰富灵活的API算子：Sparkcore,map/filter/flatMap/mapPartitions,repartition/groupBy/recudeBy/join/aggregate,foreach/foreachPartition/count/max/min; SparkSQL, select/filter/groupBy/agg/join/union/orderBy/...,自定义UDF和Hive UDF;
支持 K8S/YARN/Mesos资源调度
多种语言提交方式：spark-shell（常用spark-submit）、spark-sql、pyspark

Spark原理

spark-core

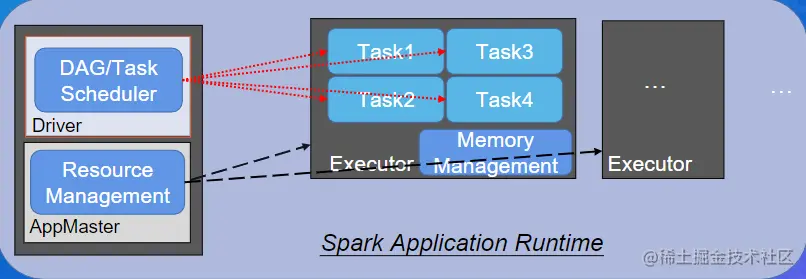

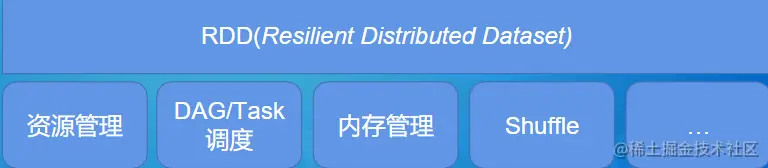

整体结构

2. RDD

定义：RDD(Resilient Distributed Dataset)分布式数据集，spark中最基本的数据抽象，它带包一个不可变、可分区、里面元素可并行计算的集合。RDD具有数据流模型的特点：自动容错、位置感知性调度和可伸缩性。

RDD五大基本特性

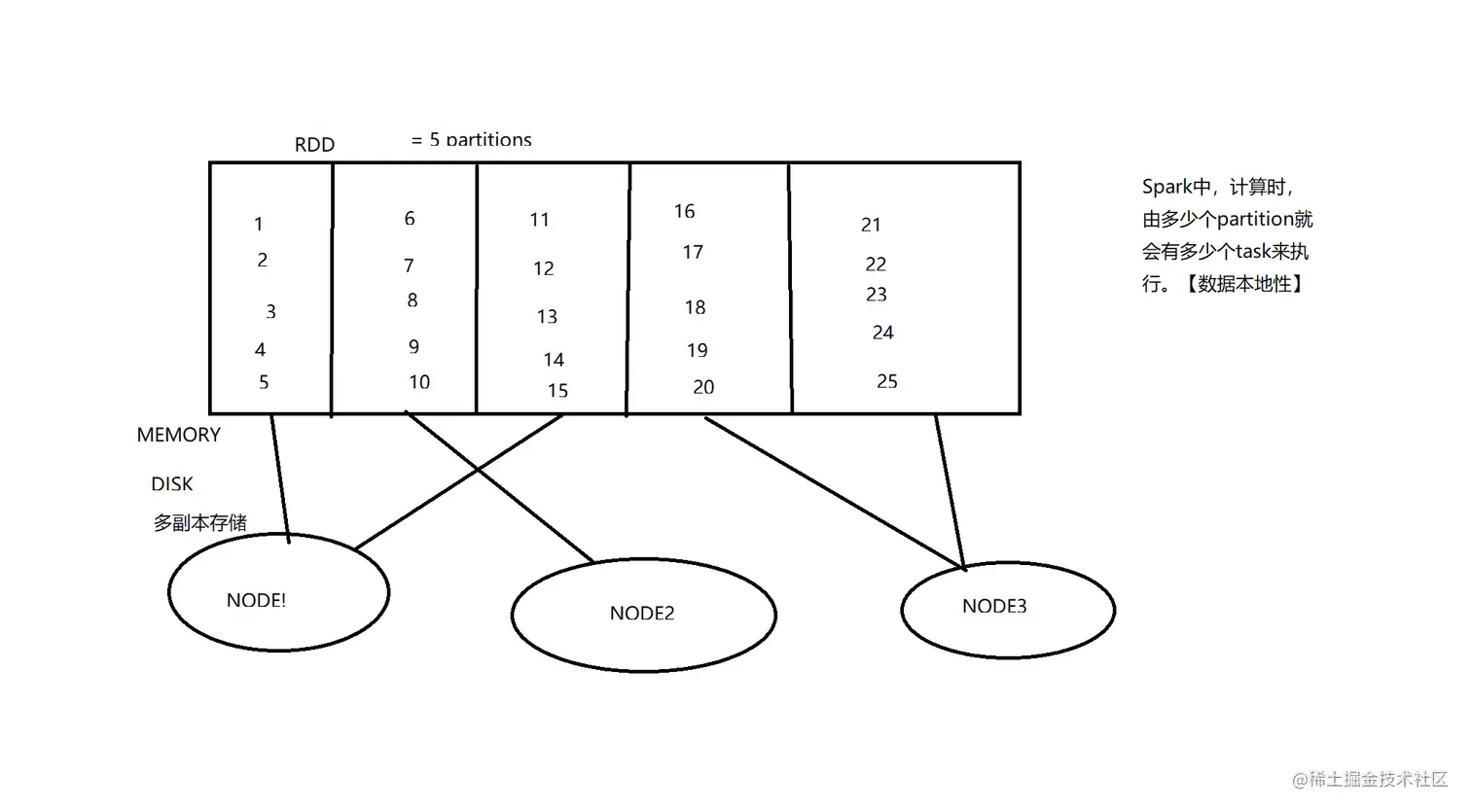

A list of partitions:分片(partition)数据集的基本组成单位。每一分片都会被一个计算任务处理，决定并行计算的粒度。用户在创建RDD时指定RDD分片个数，如果没指定，采用默认值。
A function for computing each split 一个计算每个分区函数。spark中RDD的计算以分片为单位的，每个RDD都会实现函数达到目的。computing函数会对迭代器进行复合，不需要保存每次计算结果。
A list of dependencies on other RDDs RDD之间的依赖关系。RDD的每次转换都会生成一个新的RDD,所以RDD之间会形成类似于流水线一样的前后依赖关系。在分区数据丢失时，spark可以通过这个依赖关系重新计算丢失的分区数据，而不是对RDD的所有分区进行重新计算。
Optionally,a Partition fo key-value RDDs RDD的分片函数，在spark中实现了两种类型的分片函数，一个时基于哈希的HashPartitioner,另一个是基于范围的RangePartitioner。Partitioner函数不但决定RDD本身的分片数量，也决定parent RDD Shuffle输出的分片数量。
optionally,a list of preferred locations to compute each split一个列表，存储存取每个Partition的优先位置。对于一个HDFS文件来说，这个列表保存的就是每个Partition所在快的位置。移动数据不移动计算理念，spark在进行任务调度时，尽可能将计算任务分配到所有处理数据块的存储位置。 RDD的弹性体现在那些方面?
自动进行内存和磁盘切换
基于lineage(血缘关系)的高效容错
task如果失败会特定次数重试
stage如果失败会自动进行特定次数的重试，而且只会计算失败的分片
checkpoint，每次对RDD操作会产生新的RDD,如果链条比较长，计算比较笨重，可以把数据放到磁盘中和persist 内存或者磁盘中的数据进行复用(检查点、持久化)
数据调度弹性：DAG TASK 和资源管理无关
数据分片和高度弹性repartion RDD创建方式
内置RDD:ShuffleRDD/HadoopRDD/JDBCRDD /KafkaRDD/UnionRDD/MapPartitionsRDD/..
自定义 class CustomRDD(...) extends RDD{} 实现五要素对应的函数：RDD是一个分片的数据集合;RDD的函数针对每个分片进行计算;RDD之间是个依赖的集合;可选：key-value型RDD是根据哈希来分区的；可选：数据本地性优先计算。

RDD算子

Tasnsform算子：生成一个新的RDD, map/fliter/flatMap/groupByKey/reduceByKey
Action算子：c触发Job提交, collect/count/take/saveAsTextFile/...

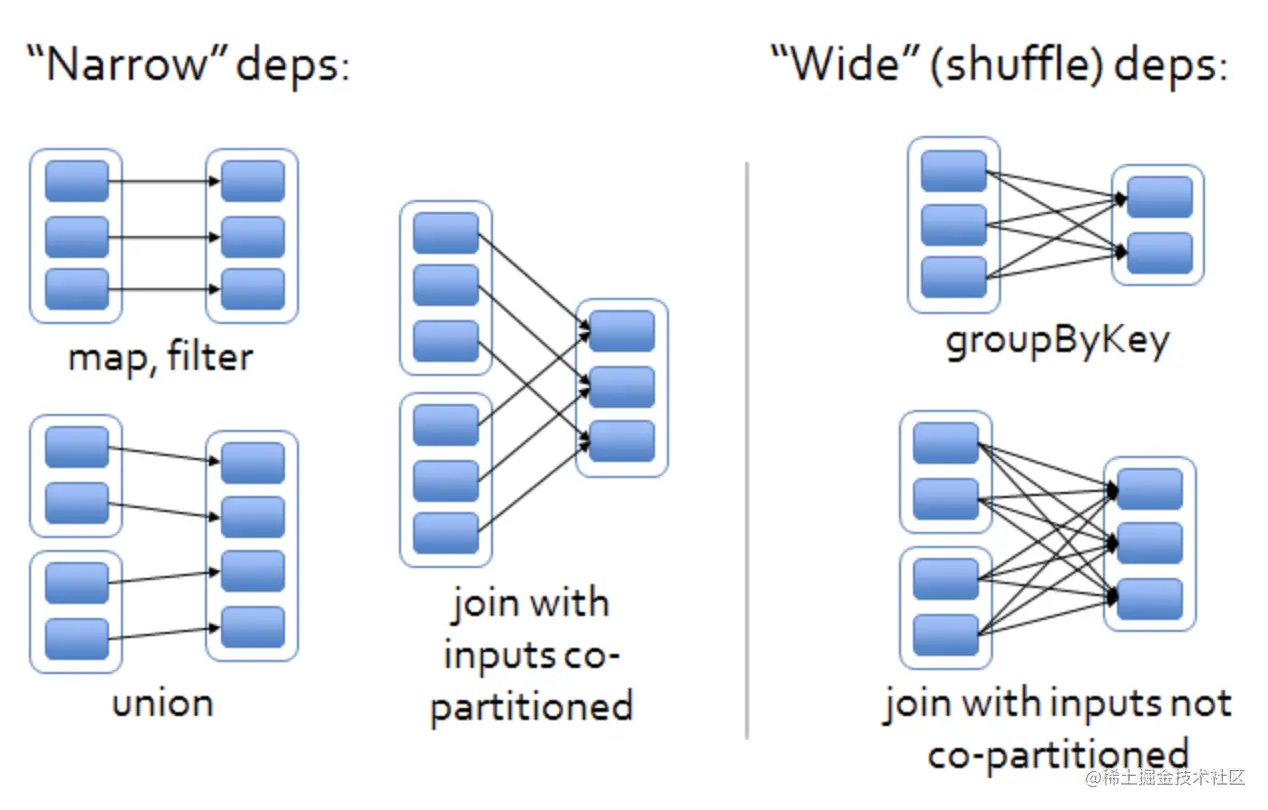

RDD依赖

RDD依赖：描述父子RDD之间的依赖关系
窄依赖：父RDD的每个partition至多对应一个子RDD分区，NarrowDependency，oneTooneDependency,RangeDepency,PruneDependecy
宽依赖：父RDD的每个partition都可能对应多个子RDD分区，ShufffleDepdency

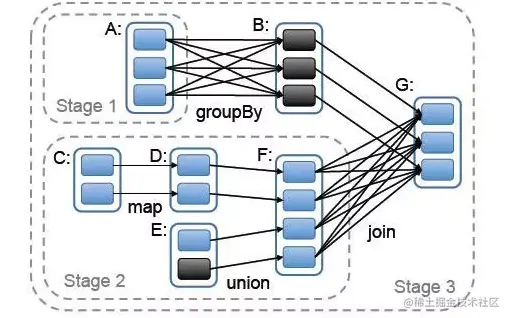

RDD的执行 job RDD action算子触发 ————> Stage:依据宽依赖划分 ————> Task:Stage内执行单个partition任务

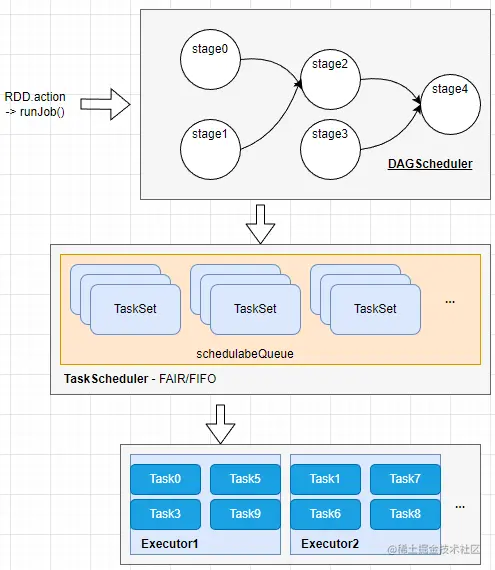

调度(scheduler)

①：根据ShuffleDependcy切分Stage,并按照依赖顺序调度Stage,为每个Stage生成并提交TaskSet到TaskScheduler; ②：根据调度算法（FIFO/FAIR）对多个TaskSet进行调度，对于调度到的TaskSet,会将Task调度（locality）到相关Executor上面执行，Executor SchedulerBackend提供;③：Locality: PROCESS_LOCAL, NODE_LOCAL, ACK_LOCAL, ANY

内存管理

内存主要分成：(Excution Memory Storage Memory)Executor Memory，User Memory(用户元数据），Reserved Memory(预留内存)
Executor内存主要有两类：Storage、Execution。Execution Memory:主要用于shuffles,joins,sorts,aggs等算子，Storage Memory:缓存分区数据和广播变量;

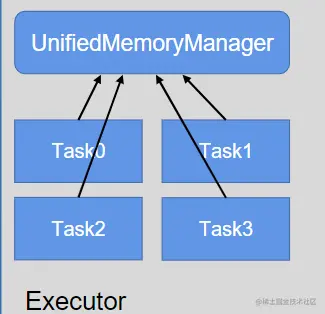

UnifiedMemoryManager统一管理Storage/Excution内存；
当Storage空闲，Excution可以借用Storage的内存使用，可以减少spill等操作，Execution使用的内存不能被Storage驱逐;
当Execution空闲，Storage可以借用Execution的内存使用，当Execution需要内存时，可以驱逐被Storage借用的内存，直到spark.memory.storageFraction边界;

SparkSQL原理分析

sparkSQL

常见优化器：Catalyst、Adaptive Query Execution、Runtime Filter、DataSource、Codegen

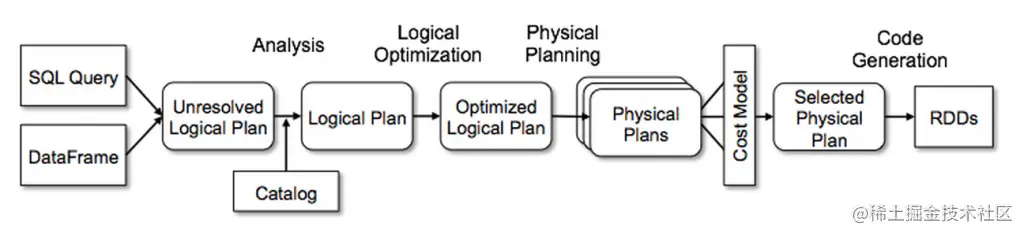

执行流程：DataFrame/SQL Query->Analysis->Logical Optimization->Physical Planning

2. Catalyst优化器

Batch执行策略：Once->只执行依次；FixedPoint->重复执行，知道plan不在改变，或者执行达到固定次数

其他：transformDown和transformUp、PushDownPredicates、TableStat从ANALYZE TABLE(采集表)获取对应的算子stat对应的Estimation进行估算、JoinReorder(join优化)等

Adaptive Query Execution(AQE)

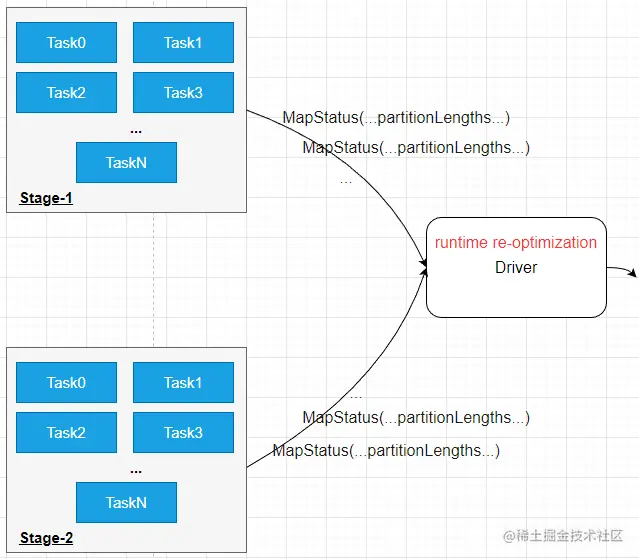

流程：每个Task结束会发送MapStatus信息给Driver,Task的MapStatus包含当前Task Shuffle产生的每个Partition的size统计信息。Driver获取到执行完的Stages的MapStatus信息之后，按照MapStatus中的partition大小信息识别匹配一些优化场景，然后对后续未执行的Plan进行优化。
目前支持的优化场景：Partition合并，优化shuffle读取，减少reduce task个数; SMJ->BHJ; Skew Join优化;

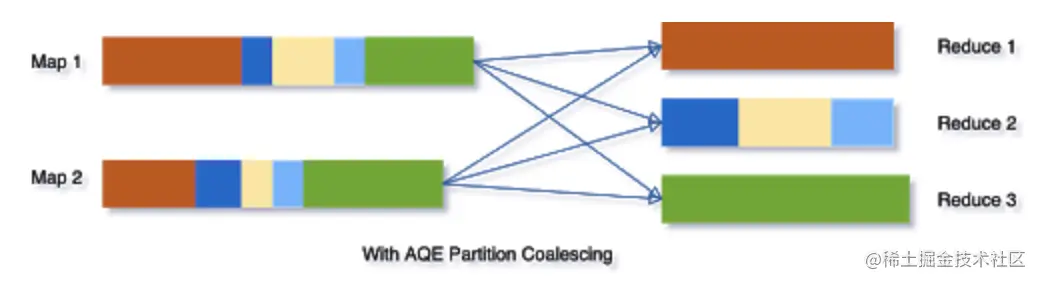

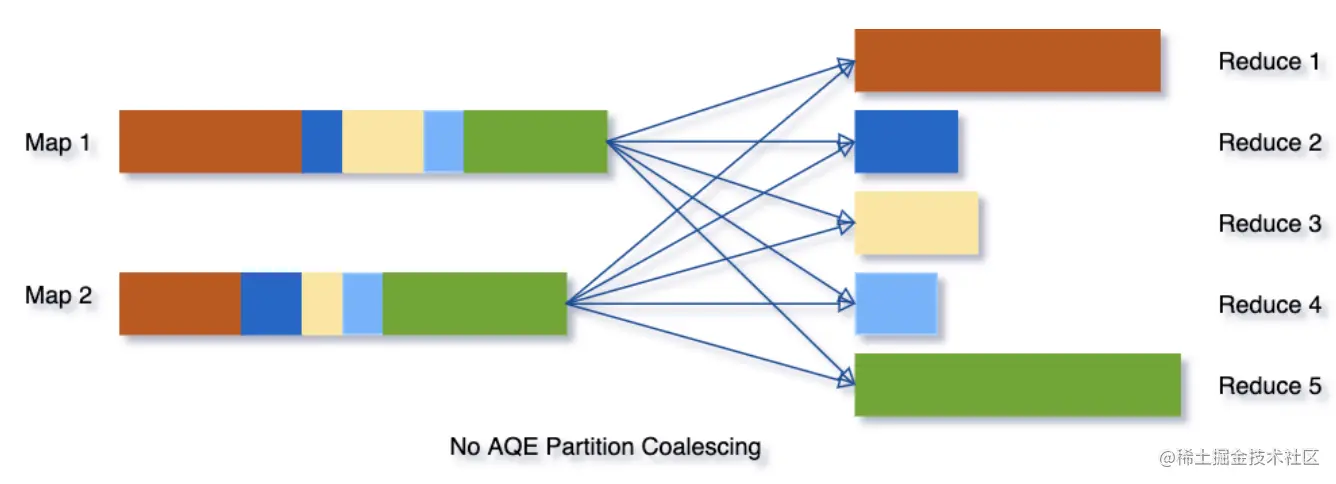

Partition合并

SMJ->BHJ

AQE运行过程中动态获取准确的Join的leftChild、rightChild的实际大小，将SMJ转换为BHJ

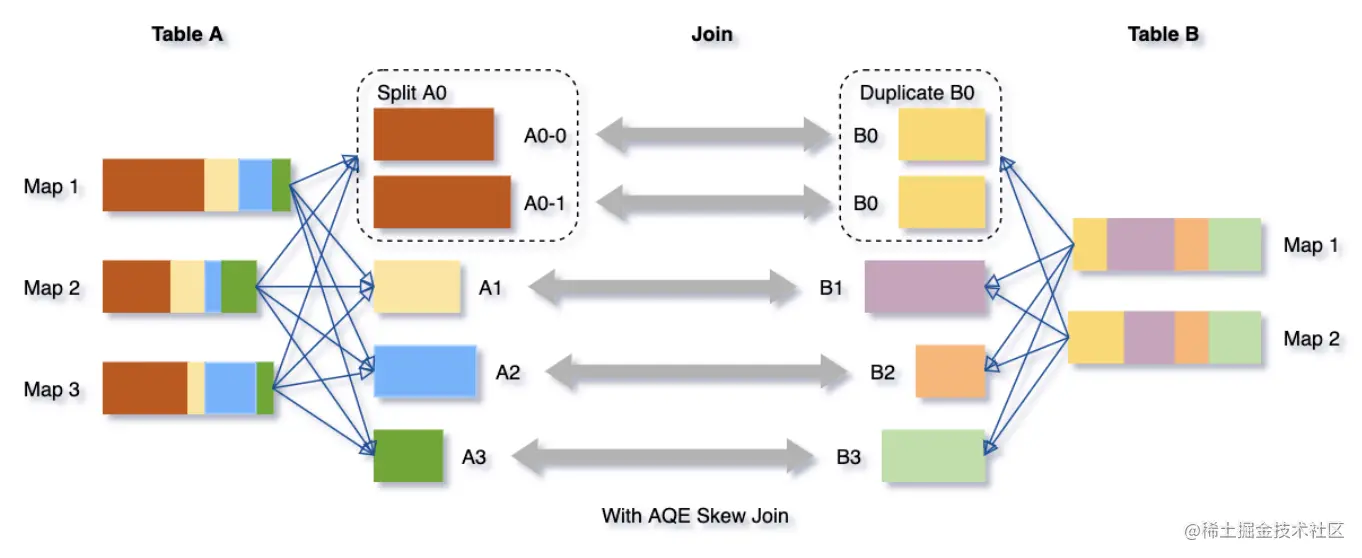

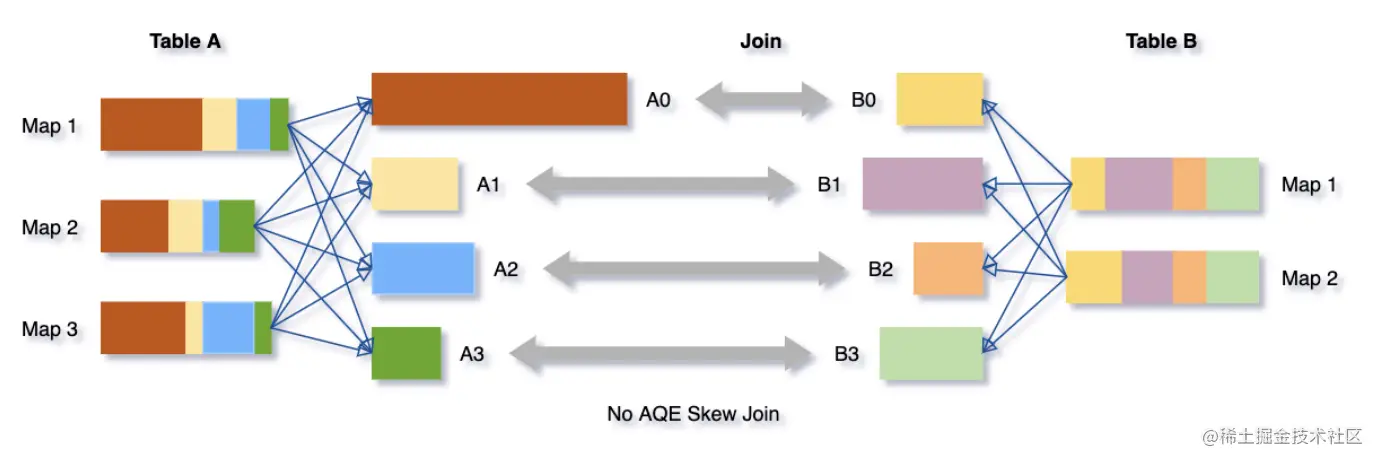

AQE-Optimizing SKew Joins

AQE根据MapStatus信息自动检测是否有倾斜，将打的partition拆分成多个Task进行Join

Runtime Filter

Runtime Filter减少大表的扫描，Shuffle数据量以参加join的数据量，所以对整个集群IO/网络/CPU有比较大的节省(根据数据量可以直接全表筛选或者统计信息筛选)

Codegen

Expression 将表达式中大量虚函数调用亚平到一个函数内部，类似于手写代码

select a*(a+1) from t

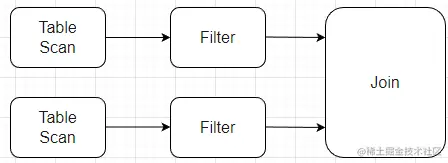

WholeStageCodegen 将同一个Stage中的多个算子压平到一个函数内部进行执行 TableScan——>Fileter——> (一个SQL包含多个Stage的WholeStageCodegen)

select (a+1)*a from t where a=1

业界挑战和实践

Shuffle的稳定性：Uber,LinkedIn,Alibaba,Tencent,Bytedance
SQL执行性能：Photon(C++实现向量化执行引擎)、OAP/gazelle_plugin
参数推荐/作业诊断：Spark参数很多，资源类/Shuffle/Join/Agg/...调参难度大;参数不合理的作业，对资源利用率/Shuffle稳定性/性能影响大;线上作业失败/运行慢，用户排查难度大;自动参数推荐/作业诊断

Shuffle

Shuffle概述

map阶段、shuffle阶段、reduce阶段

map阶段，在单机上进行的针对一小块数据的计算过程;
shuffle阶段，在map阶段的基础上，进行数据移动，为后续的reduce阶段做准备;
reduce阶段，对移动后的数据进行处理，依然是在单机上处理小部分数据

shuffle性能重要性

M*R次网络连接
大量的数据移动
数据丢失风险
可能存在大量的排序操作
大量的数据序列化、反序列化操作
数据压缩
总结：在大数据场景下，数据shuffle表示了不同分区数据交换的过程，不同的shuffle策略性能差异较大。目前在各个引擎中shuffle都是优化的重点，在spark框架中，shuffle是支持spark进行大规模复杂数据处理的基石。

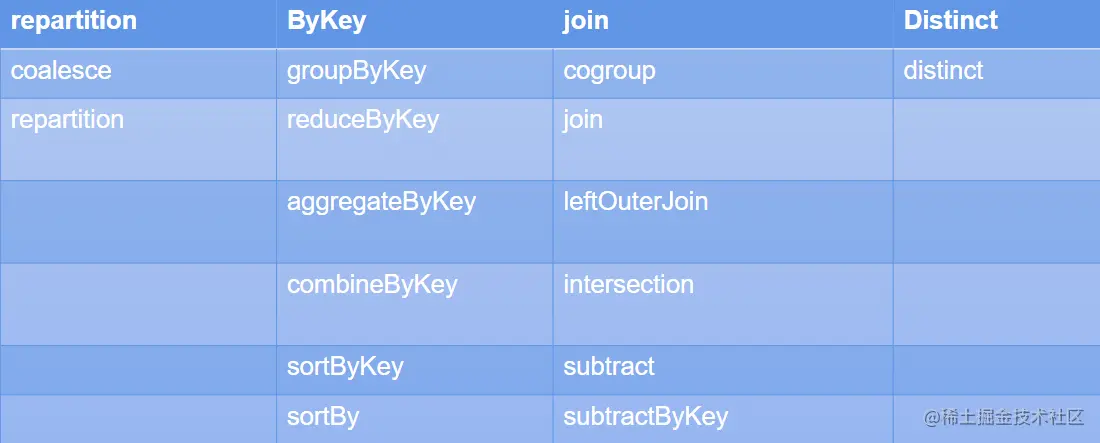

Shuffle算子

Shuffle算子分类：spark中会发生shuffle的算子大概可以分成4类：

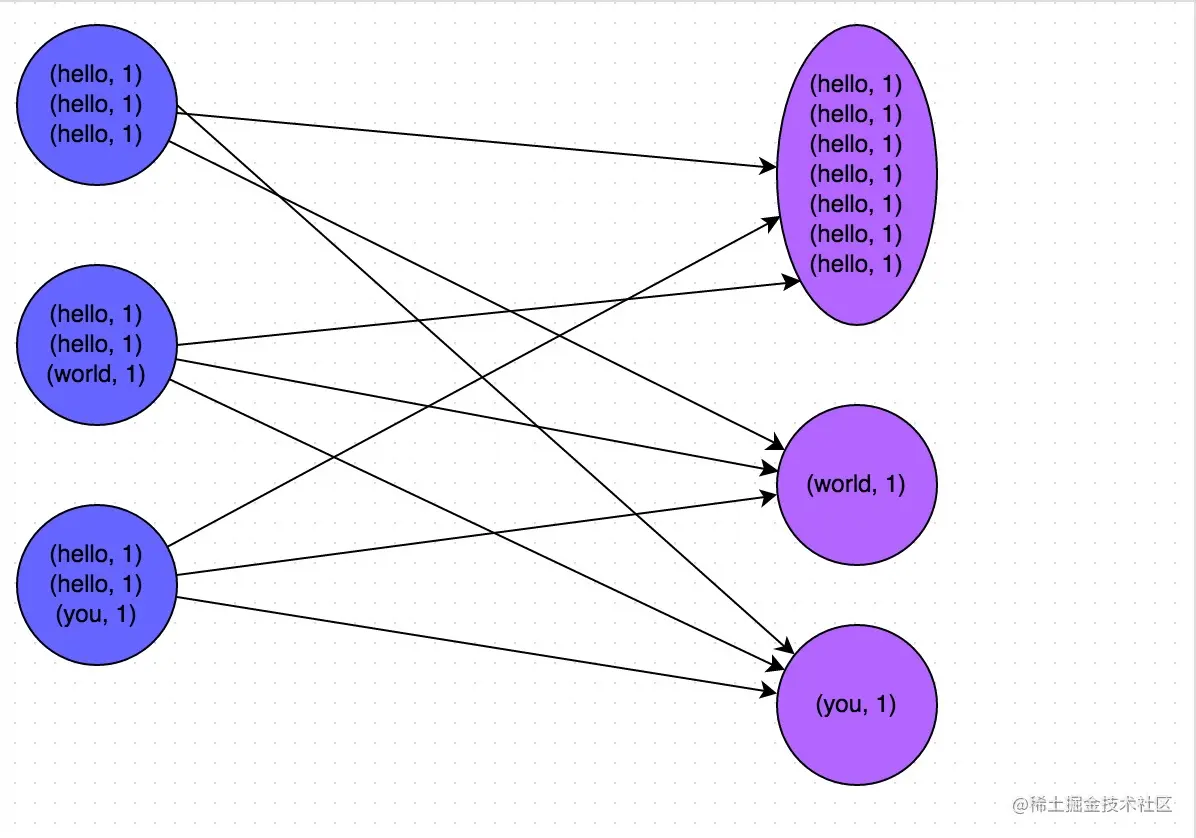

Shuffle应用

val text = sc.textFile("mytextfile.txt")
val counts = text
    .flatMap(line => line.split(" "))
    .map(word => (word,1))
    .reduceByKey(_+_)
counts.collect

shuffle抽象-宽依赖，窄依赖

窄依赖：父RDD的每个分片至少被子RDD中的一个分片所依赖
宽依赖：父RDD的分片可能被子RDD的多个分片所依赖

Shuffle Dependenecy构造

paritioner 两个接口：numberPartitions,getPartition;经典实现：HashPartitioner

abstract class Partitioner extends Serializabe{
def numPartition:Int
def getPartition(key: Any): Int
}

class HashPartitioner(partitions: Int)extends Partitioner{
require(paritions >=0, s"Number of partitions ($paritions) cannot be negative")
def numPartitions: Int = partitions

def getPartition(key: Any): Int = key match{
    case null => 0
    case _ => Uils.nonNegtiveMod(key.hashCode, numPartitions)
    }
}

Aggregator createCombiner:只有一个value的时候初始化的方法;mergeValue:合并一个value到Aggregator中;mergeCombiners：合并两个Aggregator

Shuffle过程

Spark Shuffle历程

Spark0.8及以前Hash Based Shuffle
Spark0.8.1为Hash Based Shuffle引入File Consolidation机制
Spark0.9引入ExternalAppendOnlyMap
Spark1.1引入Sort Based Shuffle, 但默认仍为Hash Based Shuffle
Spark1.2默认的Shuffle方式改成Sort Based Shuffle
Spark1.4引入Tungsten-Sort Based Shuffle
Spark1.6 Tungsten-Sort Based Shuffle并入Sort Based Shuffle
Spaek2.0 Hash Based Shuffle退出历史舞台

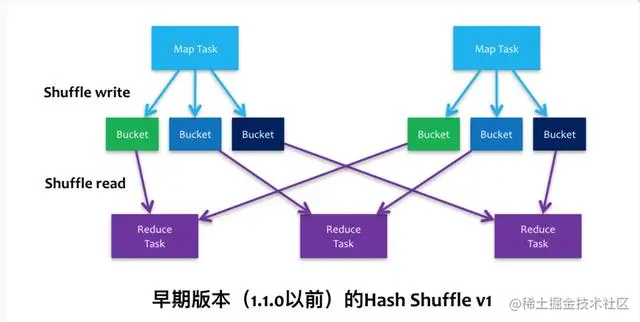

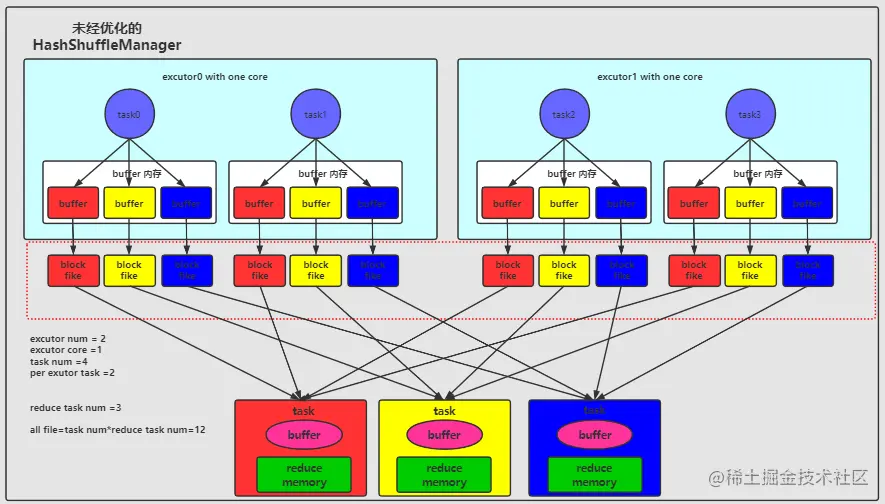

Hash Shuffle V1(未优化) 相当于传统的MapReduce,在Map Task过程按照Hash的方式重组Partition的数据，不进行排序。每个Map Task为每个Reduce任务生成一个文件，通常会产生大量的文件（即对应为M×R个中间文件，其中M表示Map Task个数，R表示Reduce Task个数），伴随大量的随机磁盘I/O操作与大量的内存开销。总结下这里存在的两个严重问题：

产生大量文件，占用文件描述符，同时引入DiskObjectWriter带来的Writer Handler的缓存也非常消耗内存;
如果在Reduce Task时需要合并操作的话，会把数据放在一个HashMap中进行合并，如果数据量较大，很容易引发OOM;

Hash Shuffle V2(优化) 针对Hash Shuffle V1存在的问题，Spark 做了改进，引入了 File Consolidation 机制。一个 Executor 上所有的 Map Task 生成的分区文件只有一份，即将所有的 Map Task 相同的分区文件合并，这样每个 Executor 上最多只生成 N 个分区文件。
这样就减少了文件数，但是假如下游 Stage 的分区数 N 很大，还是会在每个 Executor 上生成 N 个文件，同样，如果一个 Executor 上有 K 个 Core，还是会开 K×N 个 Writer Handler，所以这里仍然容易导致OOM。

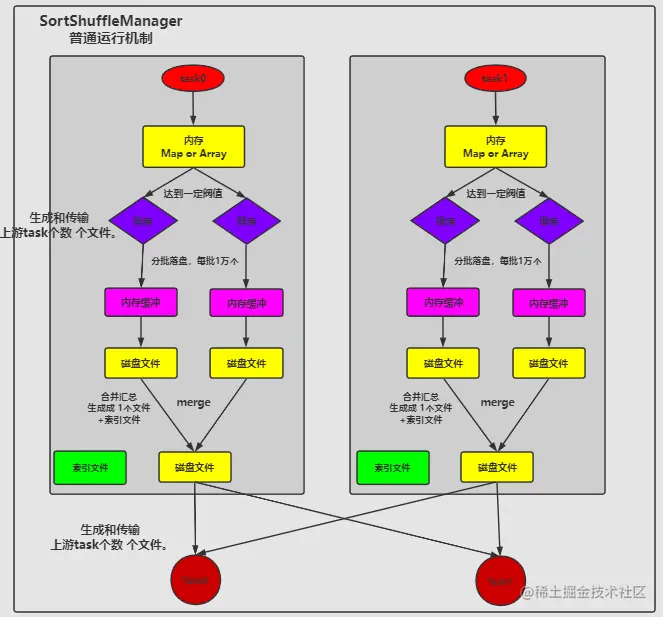

SortShuffle普通运行模式为了更好地解决上面的问题，Spark 参考了 MapReduce 中 Shuffle 的处理方式，引入基于排序的 Shuffle 写操作机制。
每个Task 不会为后续的每个 Task 创建单独的文件，而是将所有对结果写入同一个文件。该文件中的记录首先是按照 Partition Id 排序，每个 Partition 内部再按照 Key 进行排序，Map Task 运行期间会顺序写每个 Partition 的数据，同时生成一个索引文件记录每个 Partition 的大小和偏移量。
在 Reduce 阶段，Reduce Task 拉取数据做 Combine 时不再是采用 HashMap，而是采用ExternalAppendOnlyMap，该数据结构在做 Combine 时，如果内存不足，会刷写磁盘，很大程度的保证了鲁棒性，避免大数据情况下的 OOM。
总体上看来 Sort Shuffle 解决了 Hash Shuffle 的所有弊端，但是因为需要其 Shuffle 过程需要对记录进行排序，所以在性能上有所损失。

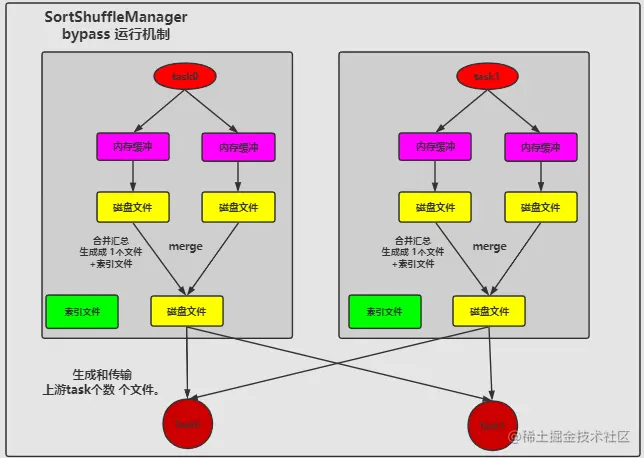

SortShuffle ByPass模式

task会为每个下游task都创建一个临时磁盘文件，并将数据按key进行hash然后根据key的hash值，将key写入对应的磁盘文件之中。当然，写入磁盘文件时也是先写入内存缓冲，缓冲写满之后再溢写到磁盘文件的。最后，同样会将所有临时磁盘文件都合并成一个磁盘文件，并创建一个单独的索引文件。
bypass机制与普通SortShuffleManager运行机制的不同在于：第一，磁盘写机制不同； 第二，不会进行排序。
触发bypass条件：shuffle map task的数量小于spark.shuffle.sort.bypassMergeThreshold参数的值（默认200）或者不是聚合类的shuffle算子（比如groupByKey）

Shuffle Read

Shuffle Read

在什么时候获取数据，Parent Stage 中的一个 ShuffleMapTask 执行完还是等全部 ShuffleMapTasks 执行完？
当 Parent Stage 的所有 ShuffleMapTasks 结束后再 fetch。
边获取边处理还是一次性获取完再处理？
因为 Spark 不要求 Shuffle 后的数据全局有序，因此没必要等到全部数据 shuffle 完成后再处理，所以是边 fetch 边处理。
获取来的数据存放到哪里？
刚获取来的 FileSegment 存放在 softBuffer 缓冲区，经过处理后的数据放在内存 + 磁盘上。
内存使用的是AppendOnlyMap ，类似 Java 的HashMap，内存＋磁盘使用的是ExternalAppendOnlyMap，如果内存空间不足时，ExternalAppendOnlyMap可以将 records 进行 sort 后 spill（溢出）到磁盘上，等到需要它们的时候再进行归并
怎么获得数据的存放位置？
通过请求 Driver 端的 MapOutputTrackerMaster 询问 ShuffleMapTask 输出的数据位置

Spark Shuffle调优主要是调整缓冲区大小，拉取次数重试，重试次数与等待时间，内存比例分配，是否进行排序操作等等\

spark.shuffle.file.buffer 参数说明：该参数用于设置shuffle write task的BufferedOutputStream的buffer缓冲大小（默认是32K）。将数据写到磁盘文件之前，会先写入buffer缓冲中，待缓冲写满之后，才会溢写到磁盘。
调优建议：如果作业可用的内存资源较为充足的话，可以适当增加这个参数的大小（比如64k），从而减少shuffle write过程中溢写磁盘文件的次数，也就可以减少磁盘IO次数，进而提升性能。在实践中发现，合理调节该参数，性能会有1%~5%的提升。
spark.reducer.maxSizeInFlight： 参数说明：该参数用于设置shuffle read task的buffer缓冲大小，而这个buffer缓冲决定了每次能够拉取多少数据。
调优建议：如果作业可用的内存资源较为充足的话，可以适当增加这个参数的大小（比如96m），从而减少拉取数据的次数，也就可以减少网络传输的次数，进而提升性能。在实践中发现，合理调节该参数，性能会有1%~5%的提升。
spark.shuffle.io.maxRetries and spark.shuffle.io.retryWait spark.shuffle.io.retryWait：huffle read task从shuffle write task所在节点拉取属于自己的数据时，如果因为网络异常导致拉取失败，是会自动进行重试的。该参数就代表了可以重试的最大次数。（默认是3次）
spark.shuffle.io.retryWait：该参数代表了每次重试拉取数据的等待间隔。（默认为5s）调优建议：一般的调优都是将重试次数调高，不调整时间间隔。
spark.shuffle.memoryFraction： 参数说明：该参数代表了Executor内存中，分配给shuffle read task进行聚合操作的内存比例。
spark.shuffle.manager 参数说明：该参数用于设置shufflemanager的类型（默认为sort）。Spark1.5x以后有三个可选项：
Hash：spark1.x版本的默认值，HashShuffleManager
Sort：spark2.x版本的默认值，普通机制，当shuffle read task 的数量小于等spark.shuffle.sort. bypassMergeThreshold参数，自动开启bypass 机制
tungsten-sort：目的是优化内存和CPU的使用，进一步提升spark的性能。由于使用了堆外内存，而它基于 JDK Sun Unsafe API，故 Tungsten-Sort Based Shuffle 也被称为 Unsafe Shuffle。
它的做法是将数据记录用二进制的方式存储，直接在序列化的二进制数据上 Sort 而不是在 Java 对象上，这样一方面可以减少内存的使用和 GC 的开销，另一方面避免 Shuffle 过程中频繁的序列化以及反序列化。在排序过程中，它提供 cache-efficient sorter，使用一个 8 bytes 的指针，把排序转化成了一个指针数组的排序，极大的优化了排序性能。
spark.shuffle.sort.bypassMergeThreshold 参数说明：当ShuffleManager为SortShuffleManager时，如果shuffle read task的数量小于这个阈值（默认是200），则shuffle write过程中不会进行排序操作。
调优建议：当你使用SortShuffleManager时，如果的确不需要排序操作，那么建议将这个参数调大一些
spark.shuffle.consolidateFiles： 参数说明：如果使用HashShuffleManager，该参数有效。如果设置为true，那么就会开启consolidate机制，也就是开启优化后的HashShuffleManager。
调优建议：如果的确不需要SortShuffleManager的排序机制，那么除了使用bypass机制，还可以尝试将spark.shffle.manager参数手动指定为hash，使用HashShuffleManager，同时开启consolidate机制。在实践中尝试过，发现其性能比开启了bypass机制的SortShuffleManager要高出10%~30%。

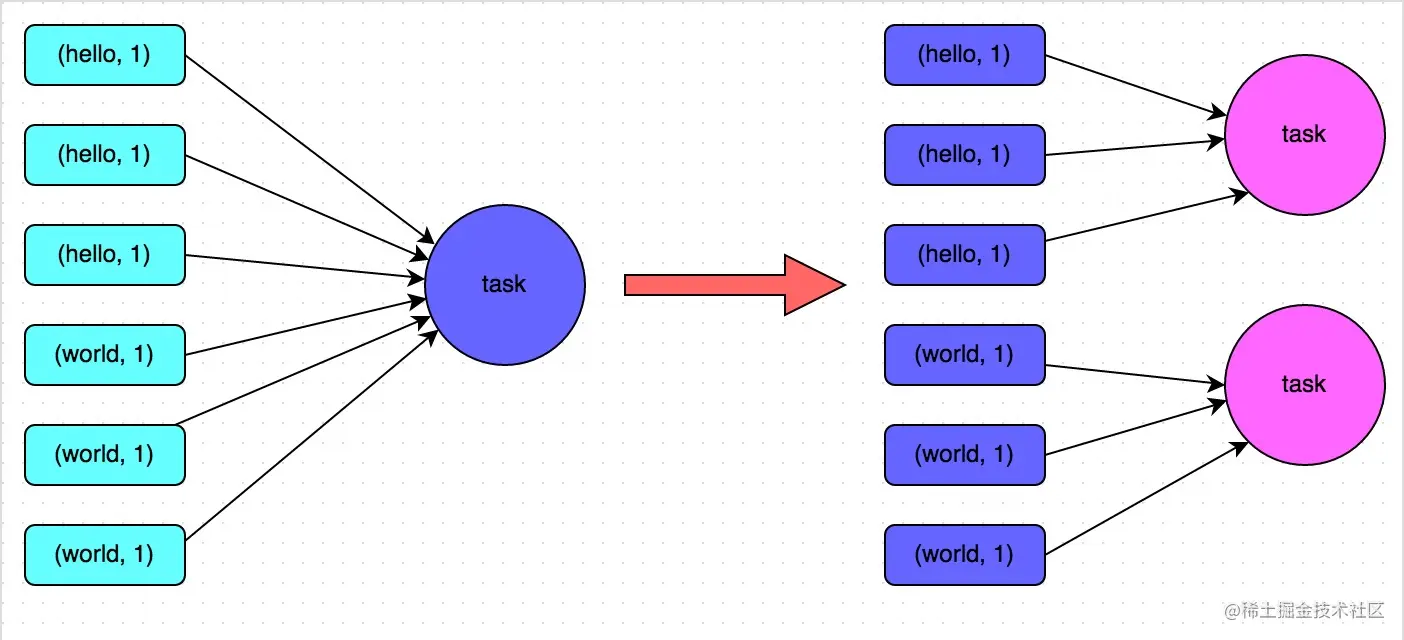

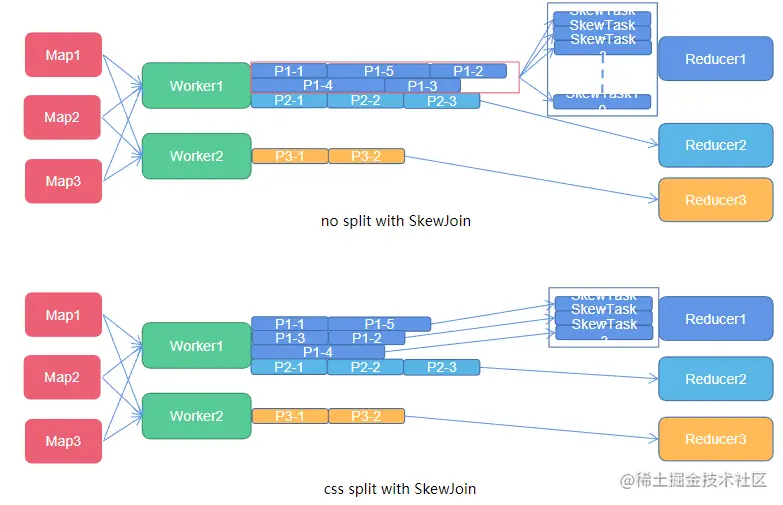

Shuffle倾斜优化 Shuffle倾斜，不同reduce上的数据不均衡。可能会导致作业运行时间长，Task OOM导致作业失败。

提高并行度优点：足够简单，缺点：只缓解，不根治
Spark AQE Skew Join AQE根据shuffle文件统计数据自动检测倾斜数据，将那些倾斜数据的分区打散成小的子分区，然后各自进行join。

参数优化具体情况具体分析调整参数

Shuffle环节

Shuffle触发过程：
Collect Action -> SubmitJob -> GerDependencies -> RegisterShuffle
Register Shuffle时最重要就是根据不同条件创建不同shuffle Handle，然后Map Task进行相应的 Shuffle Write, Reduce Task进行Shuffle read操作。Handle、Writer、Reader可以说是Shuffle三大重要环节。

Handler 根据条件判断确定Handler类型然后根据Handler类型进行不同类型的Writer
判断条件：

不支持mapside combine && parititons<spark.shuffle.sort.bypassMergeThreshold(默认200)
不支持 mapside combine && serializer支持relocation&&partition小于2^24 Hanler和Writer对应关系：
BypassMergeSortShuffleHandle -> BypassMergeSortShuffleWriter
SerializedShuffleHandle -> UnsafeShuffleWriter BaseShuffleHandle -> SortShuffleWriter

Writer

BypassMergeShuffleWriter 不需要排序，节省时间;写操作的时候会打开大量文件;类似于Hash Shuffle;
UnsafeShuffleWriter 使用类似内存页存储序列化数据，数据写入后不再反序列化
SortShuffleWriter 支持combine,需要combine时，使用PartitionedAppendOnlyMap,本质是个HashTable;不需要combine时PartitionedPairBuffer本质是个array

Reader

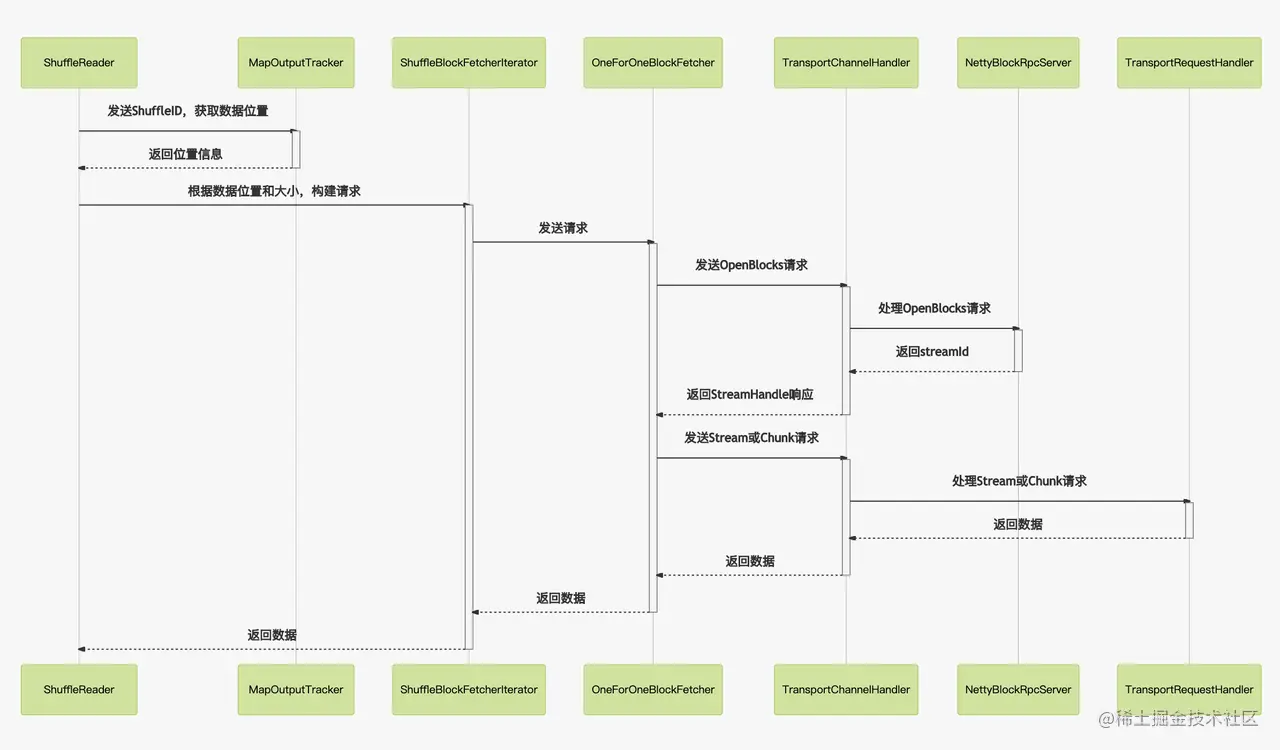

网络时序图使用基于netty的网络通信框架
位置信息记录在MapOutputTracker(shuffle元数据信息,Drive中)中
主要发送两种类型的请求：OpenBlocks请求，Chunk请求或Stream请求

ShuffleBlockFetchIterator 区分local和remote节省网络消耗
防止OOM: maxBytensInFlight, maxReqsInFlight, maxBlocksInFlightPerAddress, maxReqSizeShuffleToMem, maxAttemptsOnNettyOOM

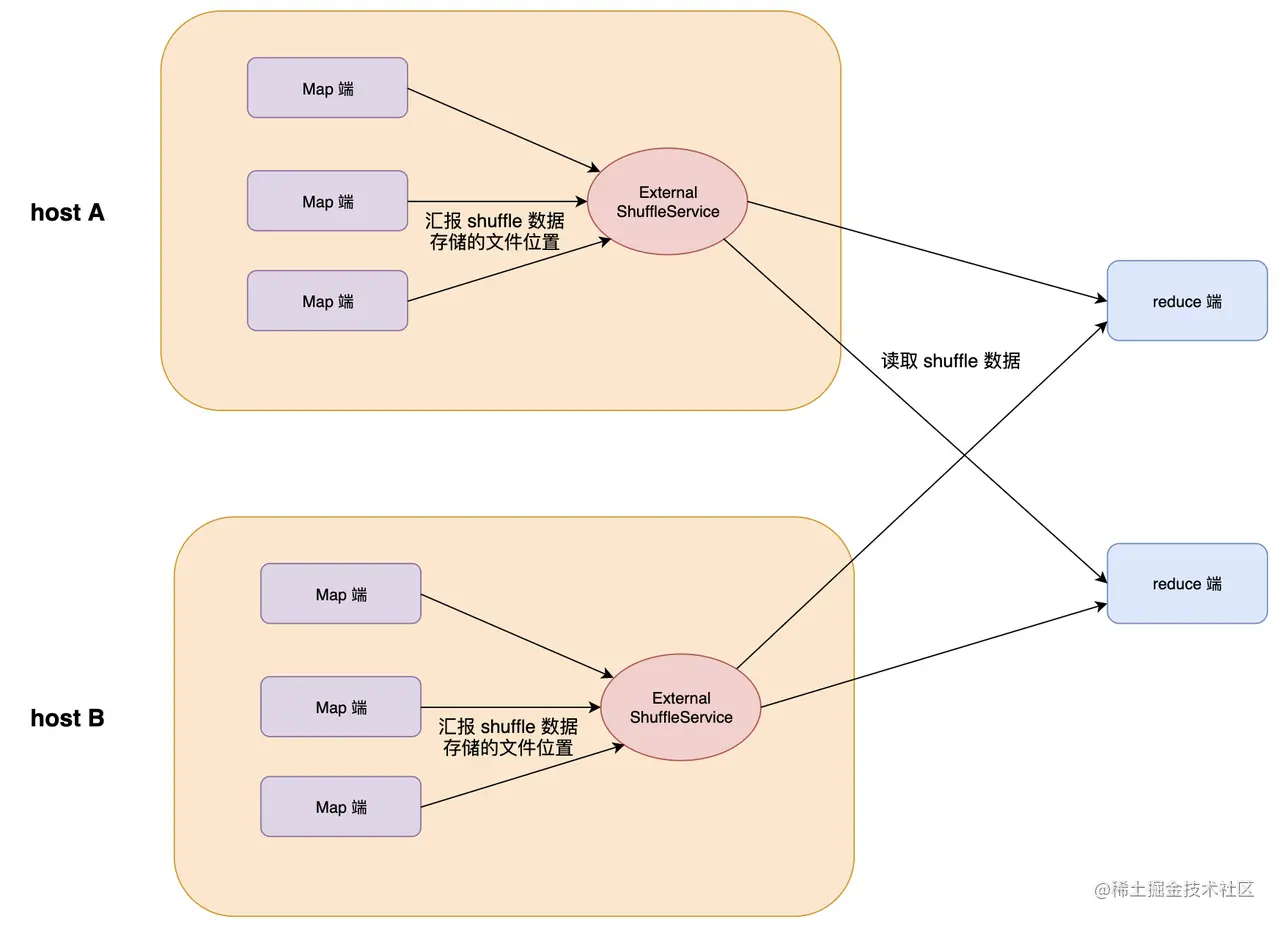

External Shuffle Service ESS作为一个存在于每个节点上的agent为所有Shuffle Reader提供服务，从而优化了Spark作业的资源利用率，MapTask在运行结束后正常退出。

整体流程涉及到shuffle 过程，前一个stage 的 ShuffleMapTask 进行 shuffle write，把数据存储在 blockManager(Driver和Executor端都有) 上面，并且把数据位置元信息上报到 driver 的 mapOutTrack 组件中，下一个stage 根据数据位置元信息，进行 shuffle read，拉取上个stage 的输出数据。

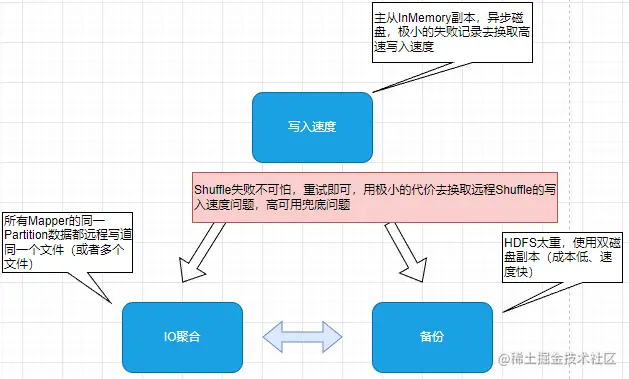

扩展：Push Shuffle

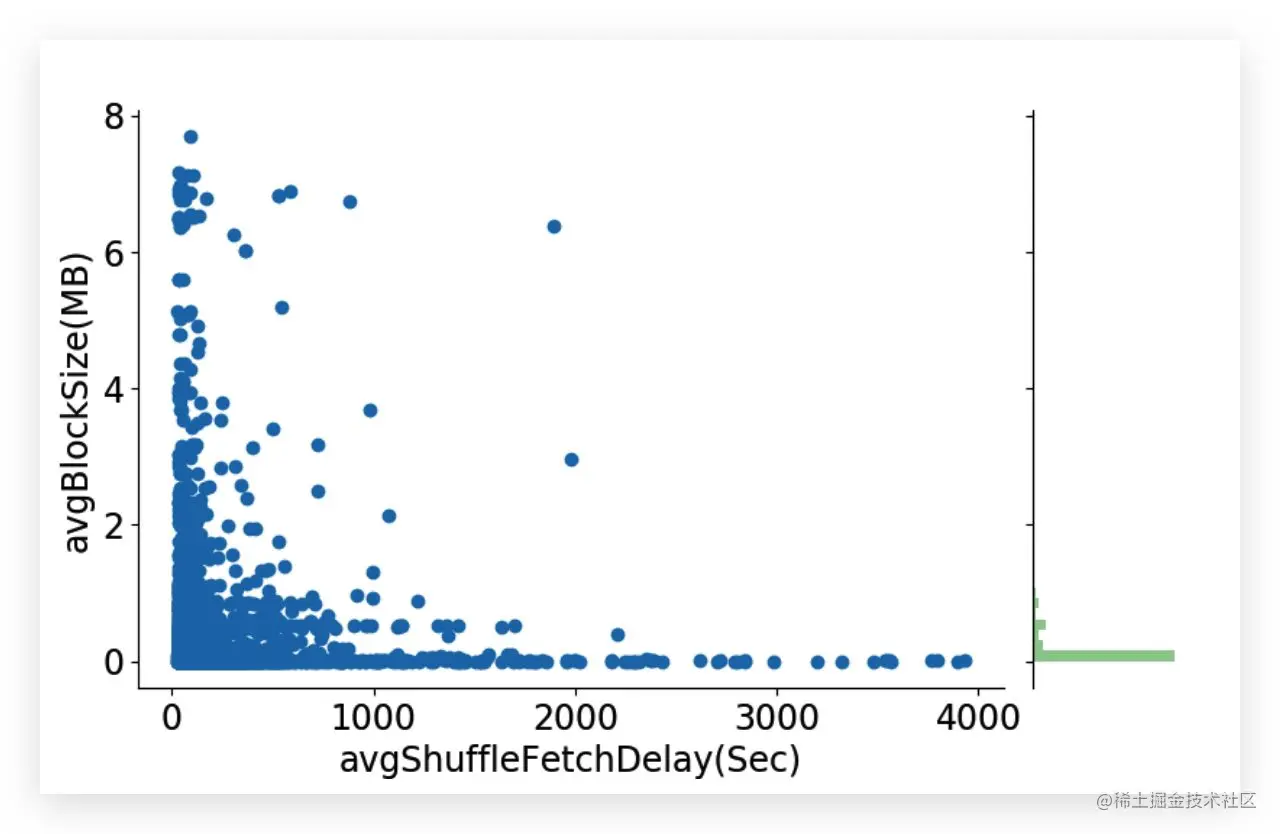

为什么需要Push Shuffle Avg IO size太小，造成大量的随机IO,严重影响磁盘的吞吐;
M×R次读请求，造成大量的网络连接，影响稳定性 Psuh Shuffle的实现：
Facebook: cosco
LinkedIn: magnet
Uber: Zeus
Alibaba: RSS
Tencent: FireStorm
Bytednce: CSS
Spark3.2: push based shuffle

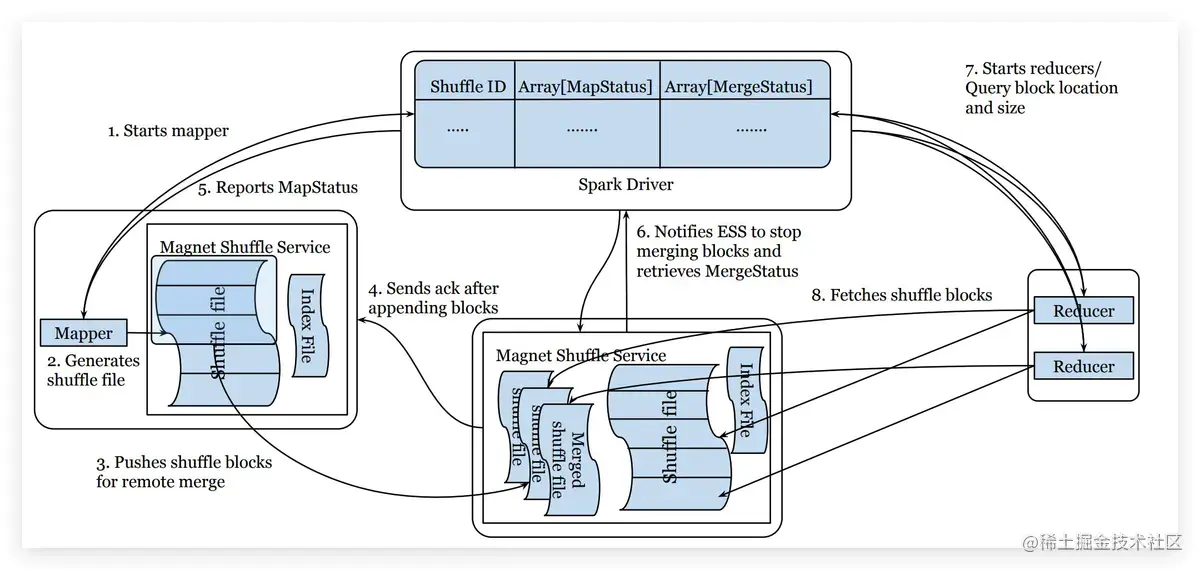

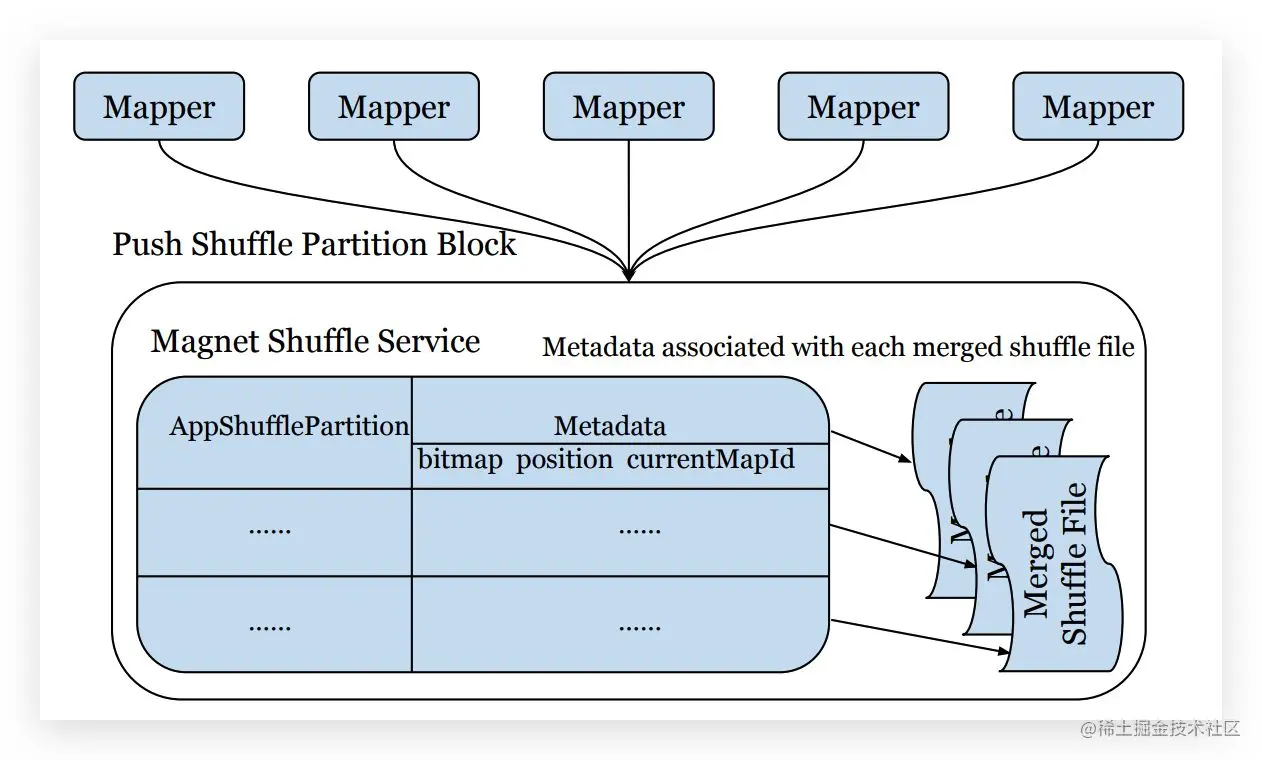

Magnet 原理

Spark driver组件，协调整体的shuffle操作
map任务的shuffle writer过程完成后，增加一个额外的操作push-merge，将数据复制一份推导远程shuffle服务器上
magnet shuffle service 是一个强化版的ESS。将隶属于同一个Shuffle partition的block,会在远程传输到magnet后被merge到一个文件中
reduce任务从magnet shuffle service 接收合并好的shuffle数据

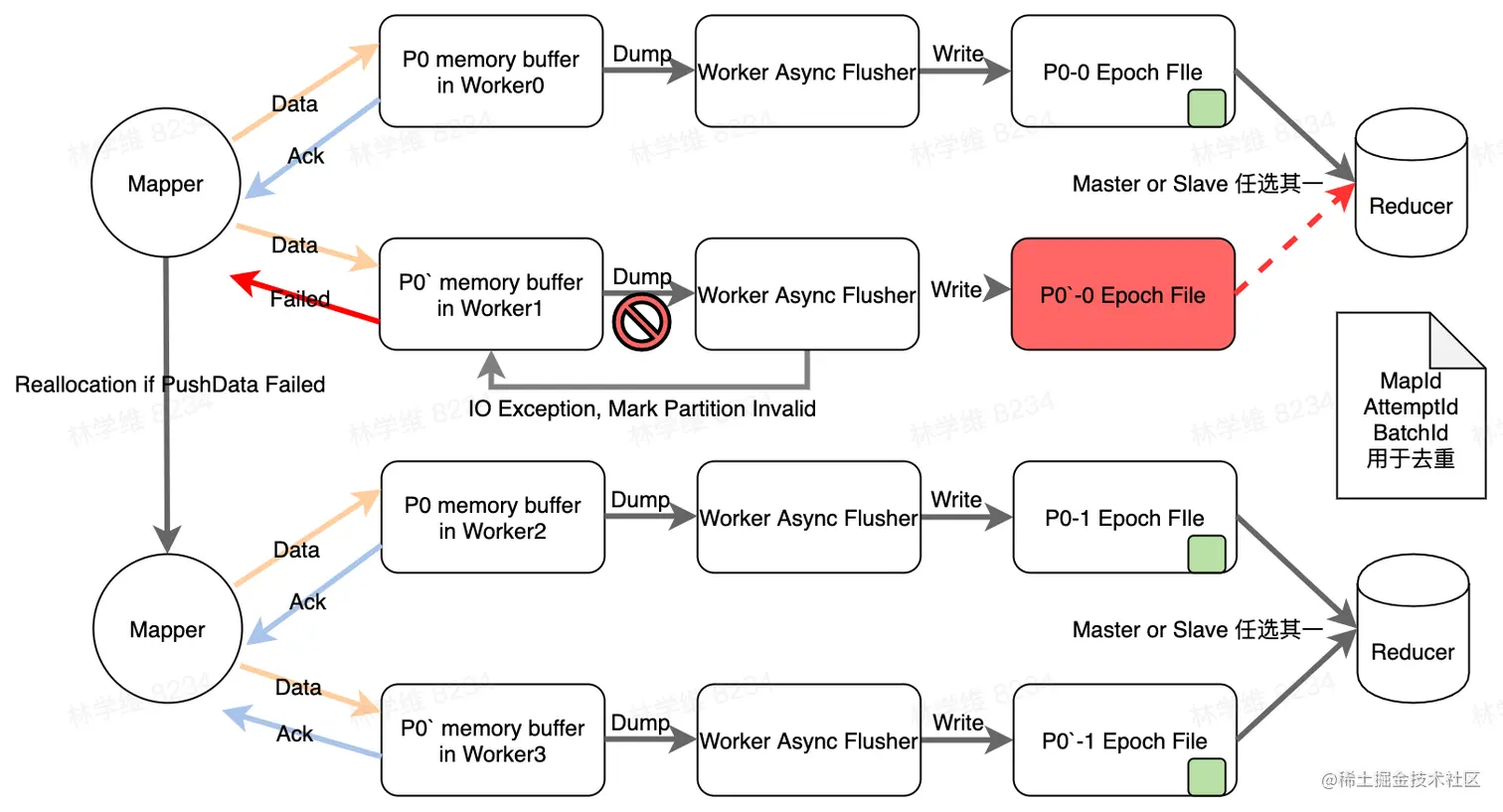

容错
