UML之类图

前行吧
192 阅读3分钟

前言：因为最近在看设计模式，发现UML类图知识欠缺呀，便有了这篇文章

一、概述

  • 类图（Class Diagram）用来表示不同的实体（人、事物、数据），以及他们彼此之间的关系

  • 描述了系统中对象的类型以及它们彼此之间存在的各种静态关系

  • 面向对象建模中的核心工具

二、类图的元素

1、类

是具有相似结构、行为和关系的一组对象的描述符

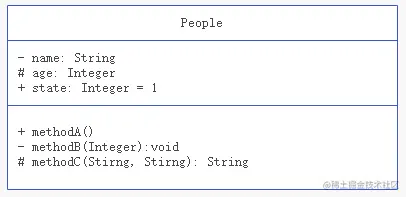

  • 类的示意图分为三个部分：类名、属性、方法/函数

  • 类名：类的名称，斜体则该类为抽象类

  • 属性：完整表达式 可见性 属性名称 ：类型 [= 默认值]

    可见性有三种类型:

    +: 表示public

    -: 表示private

    #: 表示protected

  • 方法：完整表达式 可见性 方法名称 (入参类型列表) [：出参类型]，方法为斜体则为抽象方法

    注意：

    中括号的内容表示可选


2、连接线

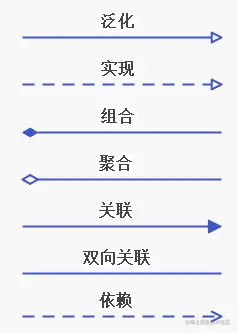

  • 常见的连接线


  • 数量对应关系：标注在连接线的开头或结尾（多用于关联、依赖关系，以及组合、聚合关系）

    标识含义
    11个
    *若干个
    0..10或1个
    0..*0或多个（等同于*）
    1..*1或多个

    除了两点能表示Or(或)关系，逗号(,)也能用来表示Or关系

三、常见关系简述

常见的6种关系：泛化（继承）、实现、组合、聚合、关联和依赖

1、泛化（Generalization）

  • 是一种继承关系，表示一般与特殊的关系，子类如何特殊化父类的所有特征和行为
  • 箭头方向：从子类指向父类

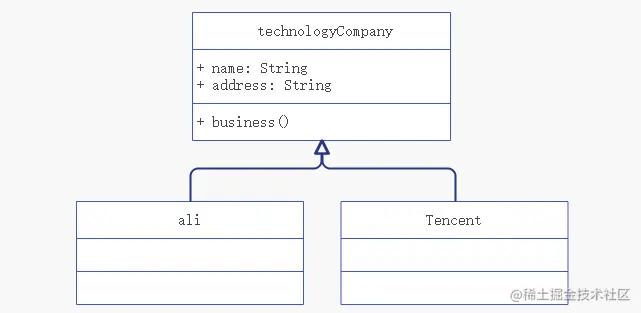

  • 1659844313181.png

2、实现（Realization）

  • 是一种类与接口的关系，表示类是接口所有特征和行为的实现
  • 箭头方向：从实现类指向接口

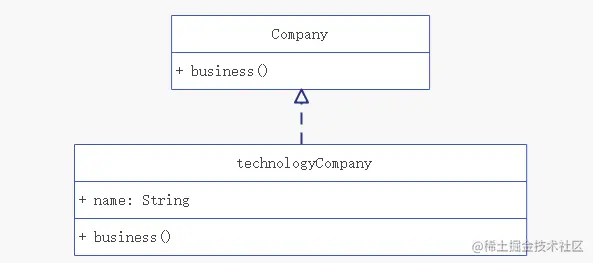

  • 1659844376081.png

3、依赖（Dependency）

  • 是一种调用的关系，即一个类的实现需要另一个类的协助，

  • 使用Java语言描述：即调用方类B中，某个方法的入参类型、局部变量类型或静态方法调用等的类型为被调用方类A

    public class ClassA{}

public class ClassB{
    public void doSomething(ClassA classA) {} // 类A作为类B方法的入参

    public void doSomething() {
        ClassA classA;					// 类A作为类B的局部变量
    }

    public String getSomething() {
        return ClassA.info();			// 	在类B调用类A的静态方法
    }
}

  • 箭头方向：从被依赖者（调用方）指向依赖者（被调用者）

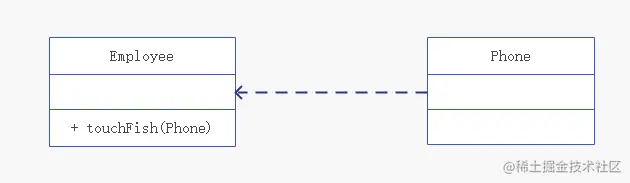

  • 1659860265095.png

4、关联（Association）

  • 是一种引用关系，它使一个类知道另一个类的属性和方法，即引用方持有一成员变量的类型为被引用方
  • 关联可分为单向关联、双向关联、自关联
  • 箭头方向：从被引有者指向引有者（双向关联可无箭头）

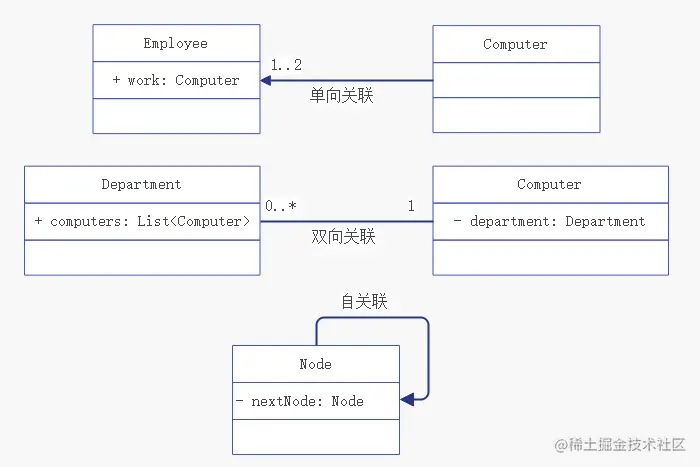

  • 1660361395911.png

5、聚合（Aggregation）

  • 也表示整体与部分的关系，但部分可以离开整体而单独存在。是关联关系中的一种。
  • 箭头方向：从部分指向整体

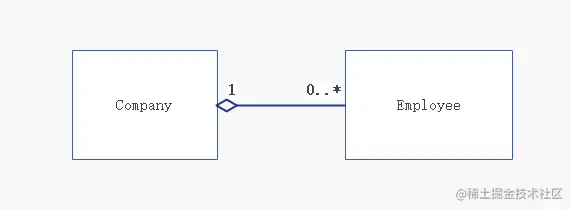

  • 1659852706244.png

6、组合（Composition）

  • 表示整体与部分的关系，部分离开整体后无法单独存在。是聚合关系中的一种。
  • 箭头方向：从部分指向整体

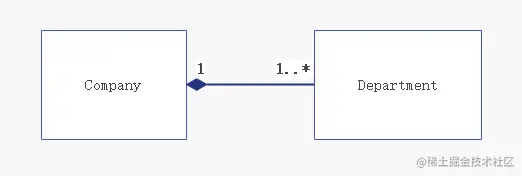

  • 1659852687063.png

四、类图关系之间的总结

  • 实体之间耦合度的强弱顺序：泛化 = 实现 > 组合 > 聚合 > 关联 > 依赖
  • 关联和依赖的主要区别：依赖带有偶然性，而关联则是必然的
  • 关联、依赖和聚合组合之间的区别：聚合和组合是讨论整体与组成它的部分之间的关系

五、参考资料

​ 1、人人都懂设计模式：从生活中领悟设计模式：Python实现 / 罗伟富.
