前言

食用警告： 自定义缓冲几何体涉及到大量的数学和欧式空间几何的知识，需要细细思考建立空间概念才能理解，本篇文章也仅仅只是浅浅的探讨，不作深入。

在three.js中， BufferGeometry是用来代表所有几何体的一种方式。 BufferGeometry 本质上是一系列 BufferAttributes 的 名称 。BufferAttribute代表一种类型数据的数组：位置，法线，颜色，uv，等等…… 这些合起来， BufferAttributes 代表每个顶点所有数据的 并行数组 。

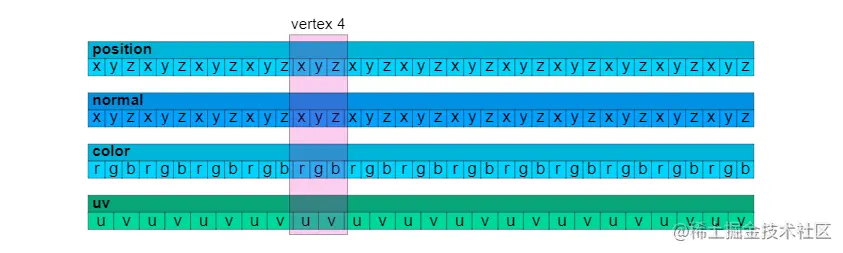

怎么去理解上面这段话？先看下面的一张图


上面提到，我们有四个属性：position, normal, color, uv 。 它们指的是 并行数组 ，代表每个属性的第N个数据集属于同一个顶点。index=4的顶点被高亮表示贯穿所有属性的平行数据定义一个顶点。

讲的白话一点是什么意思呢？就是图中vertex4所框起来的分别代表位置的数组x,y,z 代表法线的数组x,y,z，代表颜色的数组r,g,b,代表uv的数组u,v,四组平行数组共同构成了衣蛾属性集，代表的是一个顶点

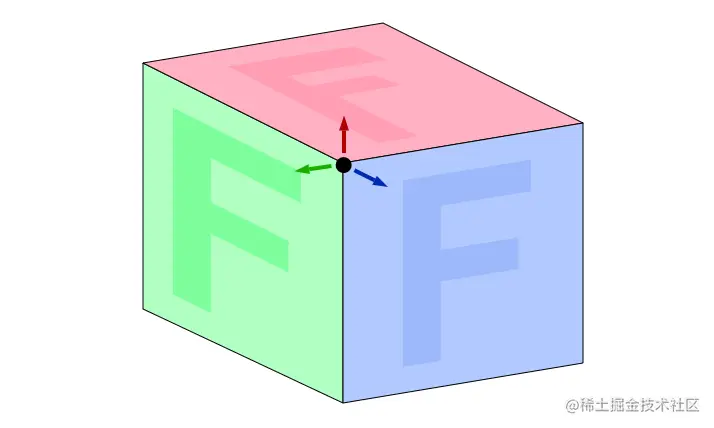

我们再看一张图


考虑下方块的单个角，不同的面都需要一个不同的法线。法线是面朝向的信息。在图中，在方块的角周围用箭头表示的法线，代表共用顶点位置的面需要指向不同方向的法线。

同理，一个角在不同的面需要不同的UVs。UVs是用来指定纹理区域中，画在相应顶点位置三角形的纹理坐标。你可以看到，绿色的面需要顶点的UV对应于F纹理的右上角，蓝色的面需要的UV对应于F纹理的左上角，红色的面需要的UV对应于F纹理的左下角。

一个简单的 顶点 是所有组成部分的集合。如果顶点需要其中任一部分变得不同，那么它必须是一个不同的顶点。

举一个简单的例子，让我们创建一个使用 BufferGeometry的方块。方块很有趣，因为它看起来在角的地方共用顶点但实际上不是。在我们的例子中，我们将列出所有顶点数据，然后转化成并行数组，最后用它们创建 BufferAttributes 并添加到 BufferGeometry。

我们从方块所需的所有数据开始。再次记住如果顶点有任何独一无二的部分，它必须是不同的顶点。像这里创建一个方块需要36个顶点，每个面2个三角形，每个三角形3个顶点，6个面=36个顶点。

const vertices = [
  // front
  { pos: [-1, -1,  1], norm: [ 0,  0,  1], uv: [0, 0], },
  { pos: [ 1, -1,  1], norm: [ 0,  0,  1], uv: [1, 0], },
  { pos: [-1,  1,  1], norm: [ 0,  0,  1], uv: [0, 1], },
  { pos: [-1,  1,  1], norm: [ 0,  0,  1], uv: [0, 1], },
  { pos: [ 1, -1,  1], norm: [ 0,  0,  1], uv: [1, 0], },
  { pos: [ 1,  1,  1], norm: [ 0,  0,  1], uv: [1, 1], },
  // back
  { pos: [ 1, -1, -1], norm: [ 0,  0, -1], uv: [0, 0], },
  { pos: [-1, -1, -1], norm: [ 0,  0, -1], uv: [1, 0], },
  { pos: [ 1,  1, -1], norm: [ 0,  0, -1], uv: [0, 1], },

  { pos: [ 1,  1, -1], norm: [ 0,  0, -1], uv: [0, 1], },
  { pos: [-1, -1, -1], norm: [ 0,  0, -1], uv: [1, 0], },
  { pos: [-1,  1, -1], norm: [ 0,  0, -1], uv: [1, 1], },
...
]

方块一共六个面，我们就以正面和背面为例来解释一下构成顶点的数据是如何产生的，从postion的z坐标可以看出这是一个大小为2的方块，因为正面z是1，背面z是-1 加起来为2。

然后，转化成平行数组

const positions = [];
const normals = [];
const uvs = [];
for (const vertex of vertices) {
  positions.push(...vertex.pos);
  normals.push(...vertex.norm);
  uvs.push(...vertex.uv);
}

最后，我们把创建好的平行数组传给Buffereomtry

  const geometry = new THREE.BufferGeometry();
  const positionNumComponents = 3;
  const normalNumComponents = 3;
  const uvNumComponents = 2;
  geometry.setAttribute(
      'position',
      new THREE.BufferAttribute(new Float32Array(positions), positionNumComponents));
  geometry.setAttribute(
      'normal',
      new THREE.BufferAttribute(new Float32Array(normals), normalNumComponents));
  geometry.setAttribute(
      'uv',
      new THREE.BufferAttribute(new Float32Array(uvs), uvNumComponents));

然后就能看到如下图的形状了


当然，中间的五角星是图案纹理

一般情况下，我们都是借助UI制作好的gltf等格式的3D对象来引入的，所以BufferGeomtry我们就探讨到这里吧，毕竟空间几何什么的太耗费脑细胞了，本文完整代码将会以代码片段的方式引入
