原理图编译
写代码我们都知道，代码写完要进行编译。硬件设计完成以后，也要进行编译。
原理图编译的作用是把工程中的连接线和note检查一遍，进行电气规则检查。
比如:一个5V和一个GND进行短接，这个错误我们再化图的时候没有注意到，那么进行原理图编译就会提示出这个错误。还有一种常见的错误是，note并没有放置到连线上，导致节点断开，这种错误不容易被发现，但是编译的时候可以帮我们检查。
以上大白话的学名叫做ERC检查，ERC检查常见的错误是导线短路、断路等，有些错误是不正确或者不规范的使用BUS，port等工具导致。
kicad 原理图编译
- 点击检查

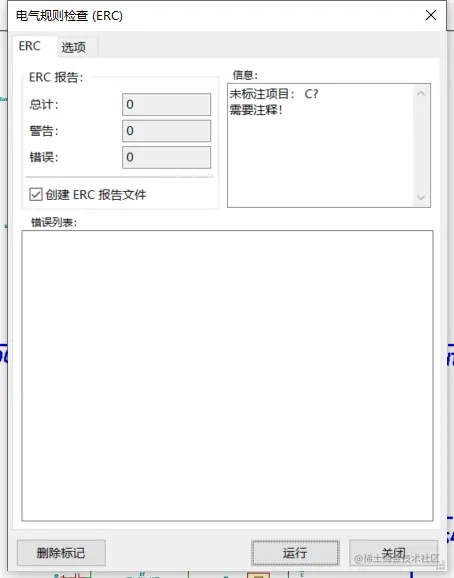

提示错误，未标注的项目。（表示我们没有给元器件标注位号0
kicad自动标注位号

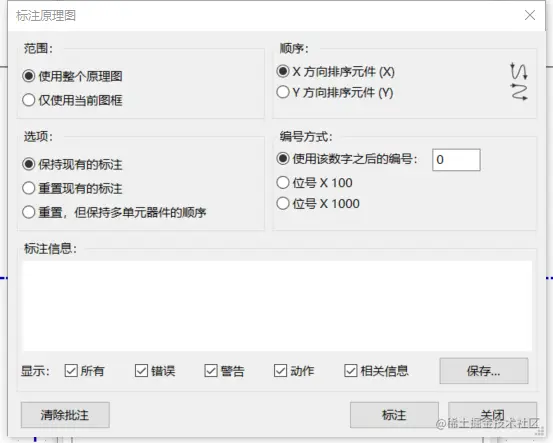

选择，工具，批注原理图，弹出原理图自动批注工具，直接点击标注，就会自动的为我们的原理图创建位号。

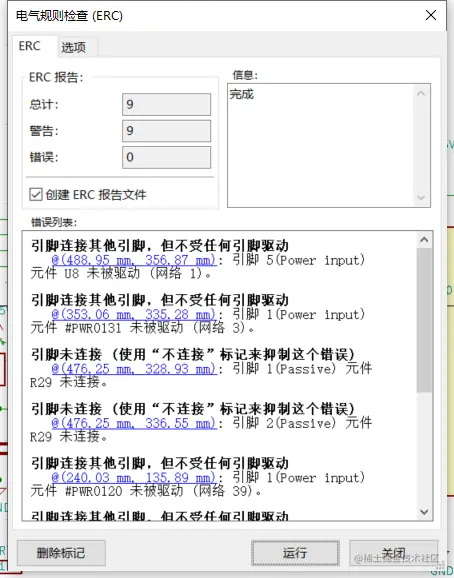

- 继续点击检查，我们可以看到kicad提示我们有很多错误
错误不受到任何引脚驱动
该错误是因为电源引脚，没有添加电源标识符。

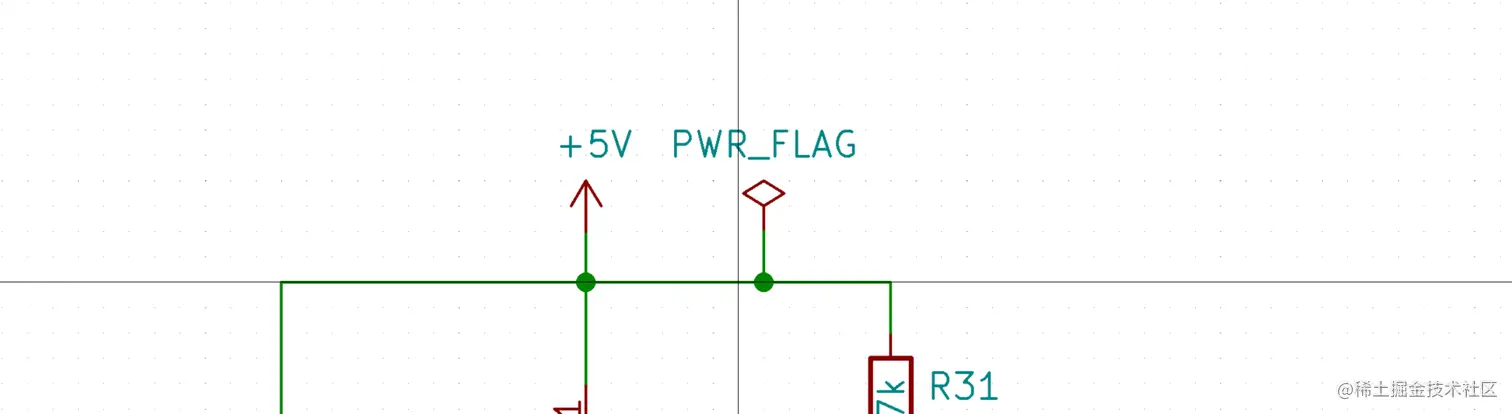

解决办法：快捷键P，搜索power_flag,把12V，5V，gnd，eGND都用flag标识以下。
重新检查，此问题不再报错
未连接错误

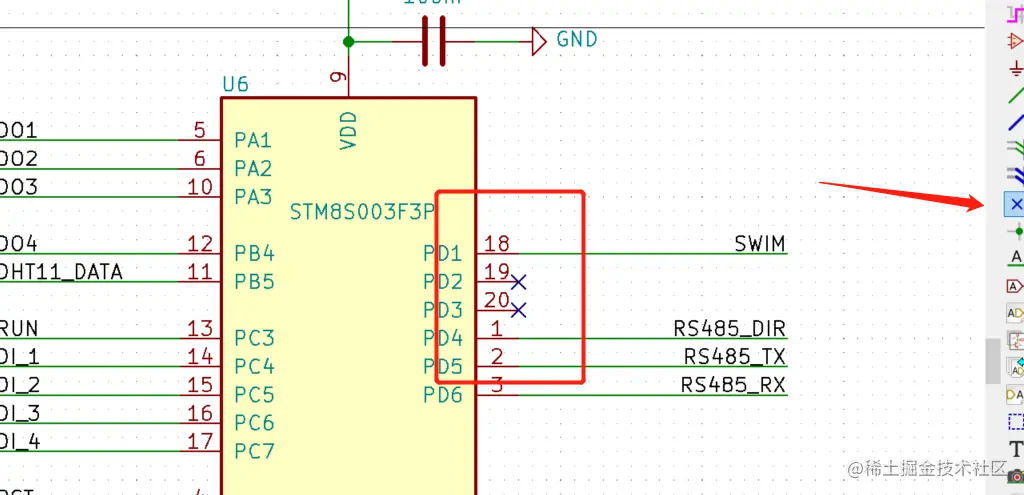

再没有任何连接的io上，放置X符号。
重新检查，此问题不再报错
赋值封装
kicad具备批量赋值封装的工具。
依次点击：工具，符号字段

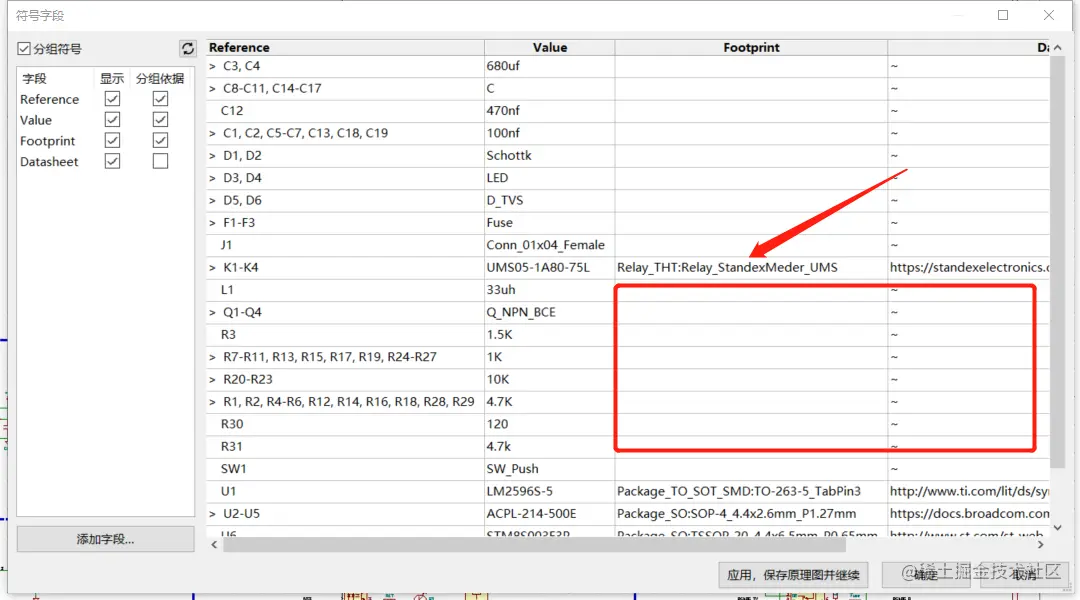

footprint一栏，空的表示我们需要赋值封装的元器件。

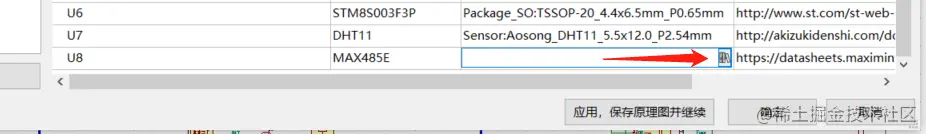

双击空白处，出现小书一样的符号就可以进入封装库，选择封装。
优化
增加装配孔
放置4个mounting hole装配空，快捷a，输入hole。封装是2.5标准螺柱
原理图分区

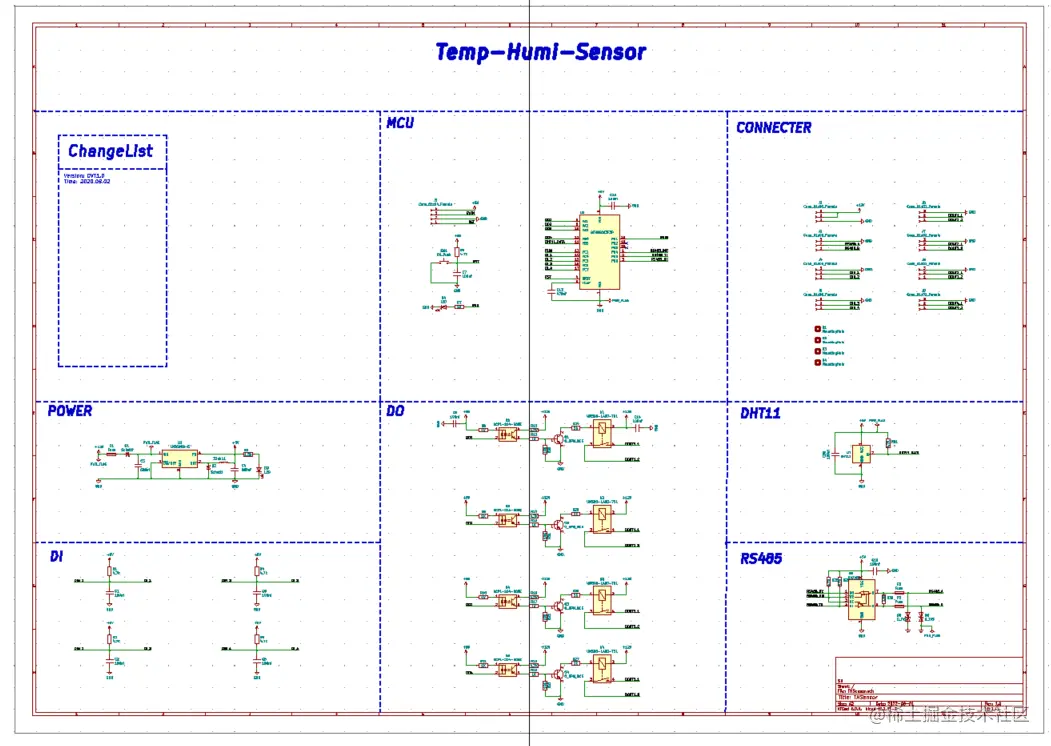

再原理图上，每个功能的原理图用虚线隔开
下一章节，讲述pcb基础
