1. LSMT 与存储引擎介绍

2. LSMT 存储引擎的优势与实现

3. LSMT 模型理论分析

4. LSMT 存储引擎调优案例与展望

二、LSMT 与存储引擎介绍

LSMT：Log-Structured Merge-Tree。

早期的数据库系统一般都采用B-Tree家族作为索引，例如MySQL。

2000年后诞生的数据库大多采用LSMT索引，例如Google BigTable，HBase，Canssandra等。

1.LSMT

通过Append-only Write +择机Compact来维护结构的索引树。

2.存储引擎

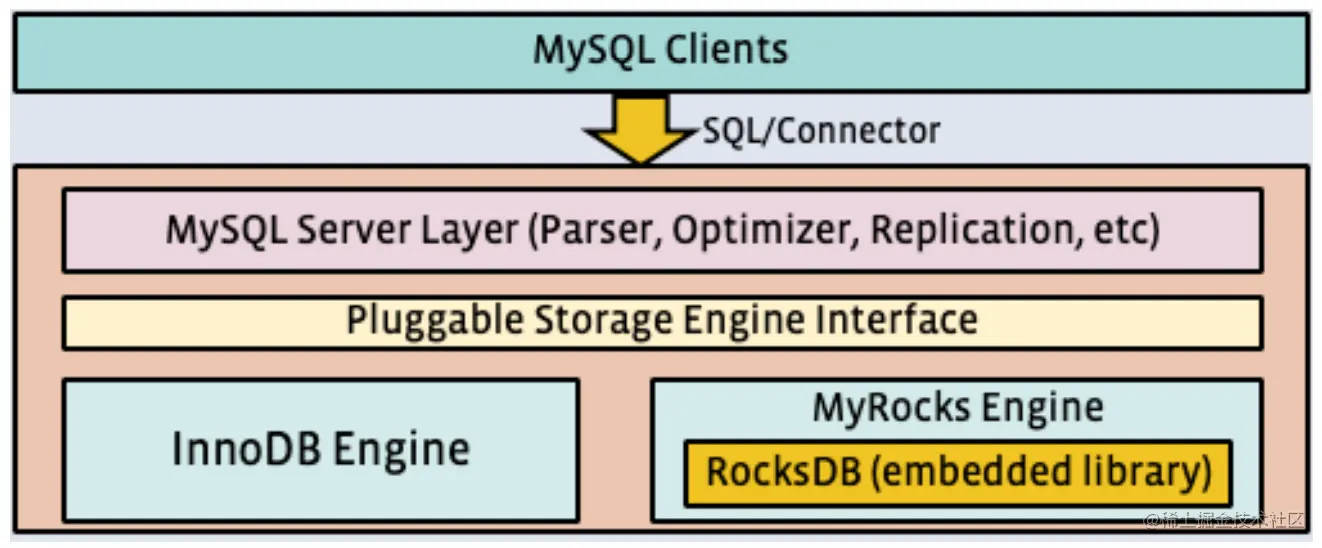

以单机数据库MySQL为例，可以分为:

  • 计算层：主要负责SQL解析/查询优化/计划执行。

  • 存储层(存储引擎层)：数据库著名的ACID特性，在MySQL中全部强依赖于存储引擎。


ACID：

  • Atomicity：Write-Ahead Log(WAL) / Redo Log

  • Consistency(Correctness)：依赖于数据库整体

  • lsolation：Snapshot / 2PL(Phase Lock)

  • Durability：Flusher遵循Sync语意

存储引擎的作用：

  • 保证ACID

  • 屏蔽IO细节提供更好的抽象

  • 提供统计信息与Predicate Push Down能力

存储引擎不掌控IO细节，让操作系统接管，例如使用mmap，会有如下问题:

  • 落盘时机不确定造成的事务不安全

  • IO Stall

  • 错误处理繁琐

  • 无法完全发挥硬件性能

三、LSMT 存储引擎的优势与实现

1.LSMT与B+Tree的异同

B+Tree ：

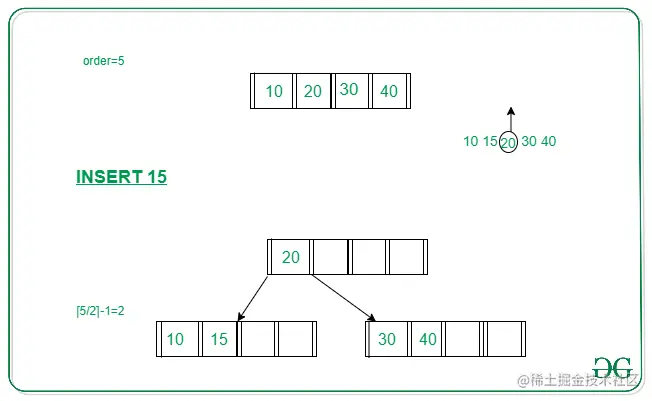

在B+Tree 中，数据插入是原地更新的，B+Tree在发生不平衡或者节点容量到达阈值后，必须立即进行分裂来平衡。


相同点：

LSMT与B+Tree可以用统一模型描述。从高层次的数据结构角度来看，二者没有本质的不同，可以互相转化。


不同点：

  • 工程实践上还是用LSMT 来表示一个 Append-only 和 Lazy Compact 的索引树，B+Tree来表示一个lnplace-Update和Instant Compact的索引树。

  • Append-only 和Lazy Compact这两个特性更符合现代计算机设备的特性。

2.LSMT模型的重要性

在计算机存储乃至整个工程界都在利用Indirection处理资源的不对称性，存储引擎面对的资源不对称性在不同时期是不同的。

HDD 时代:

顺序与随机操作性能不对称：由于机械硬盘需要磁盘旋转和机械臂移动来进行读写，顺序写吞吐是随机读的25倍。顺序操作远快于随机操作。

SSD时代:

顺序写与随机写性能不对称：由于SSD随机写会给主控带来GC压力，顺序写吞吐是随机写的6倍。顺序写操作远快于随机写操作。

HDD时代与SSD时代的共性是顺序写是一个对设备很友好的操作，LSMT符合这一点，而B+Tree依赖原地更新，导致随机写。

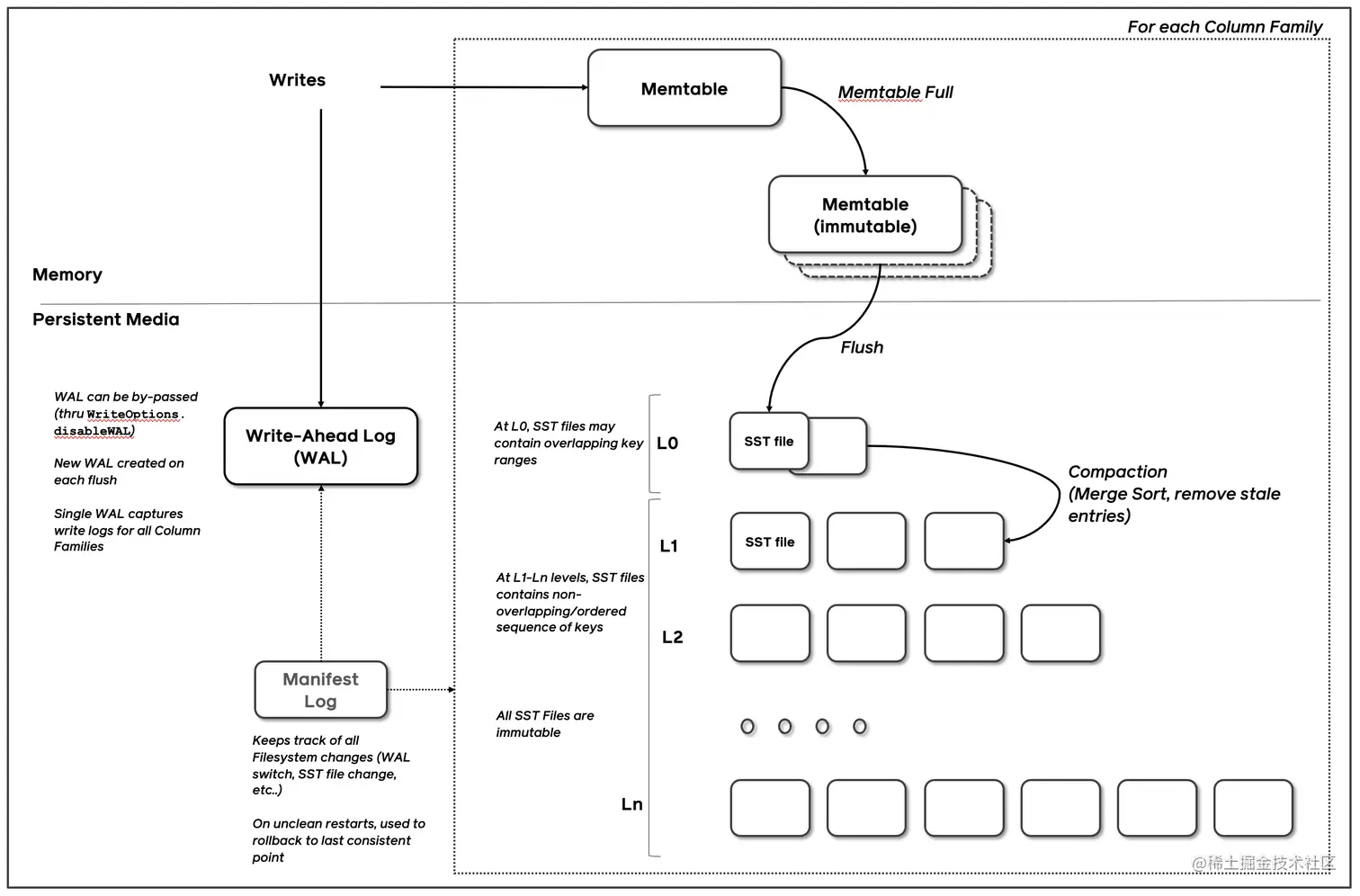

3.LSMT存储引擎的实现：RocksDB

RocksDB是一款十分流行的开源LSMT存储引擎，最早来自Facebook (Meta)，应用于MyRocks，TiDB等数据库，在字节内部也有Abase，ByteKV，ByteNDB，Bytable等用户。

1.LSMT存储引擎的实现：Write


(1) RocksDB 写入流程主要有两个优化，批量WAL写入(继承自LevelDB)与并发MemTable更新；

(2) RocksDB在真正执行修改之前会先将变更写入WAL，WAL 写成功则写入成功。

(3) RocksDB写完WAL后还要写MemTable，RocksDB在继承 LevelDB的基础上又添加了并发MemTable写入的优化。

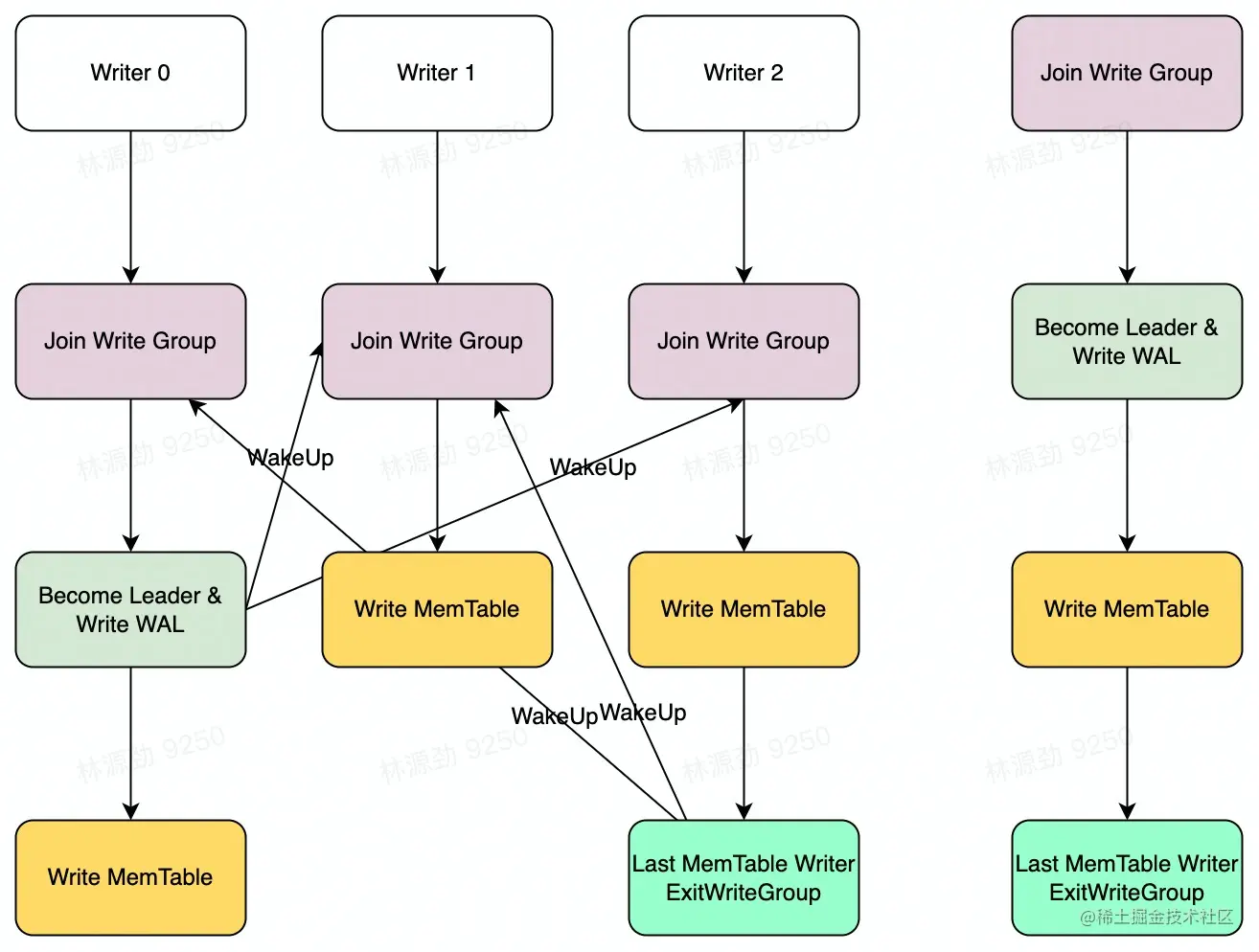

(4) WAL一次性写入完成后，唤醒所有Writer并行写入MemTable，由最后一个完成 MemTable写入的Writer执行收尾工作。

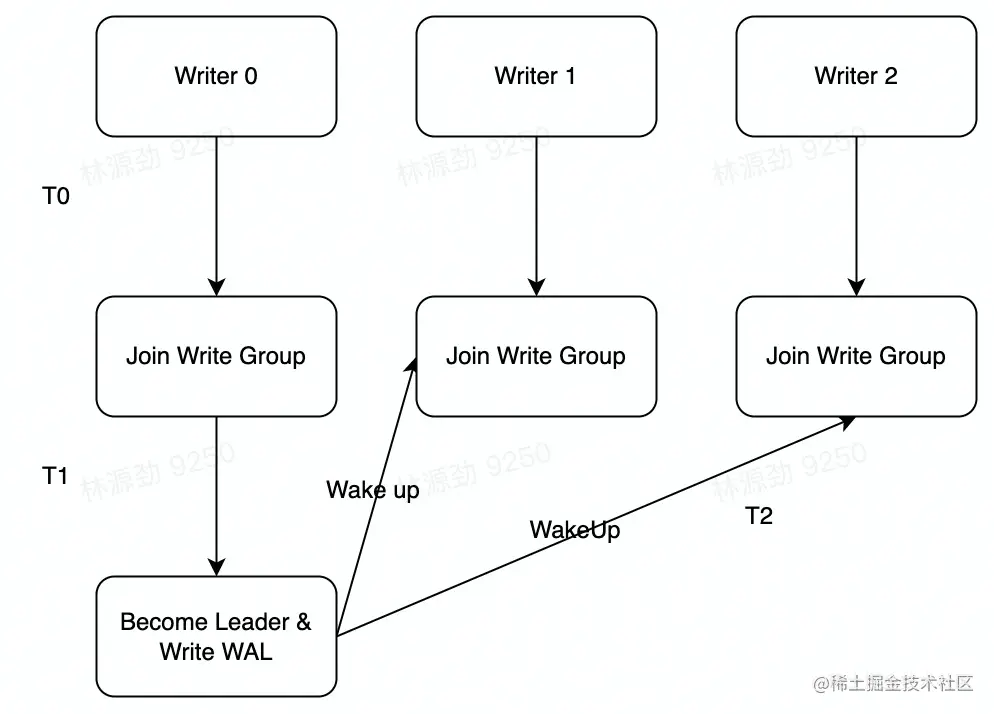

批量唤醒： 多个写入者会选出一个 Leader ，由这个Leader来一次性写入WAL，避免小lO。

不要求WAL强制落盘(Sync)时，批量提交亦有好处，Leader 可以同时唤醒其余Writer，降低了系统线程调度开销。

链式唤醒： 没有批量提交的话，只能链式唤醒。链式唤醒加大前台延迟。

image.png image.png

2.LSMT存储引擎的实现：Snapshot & SuperVision

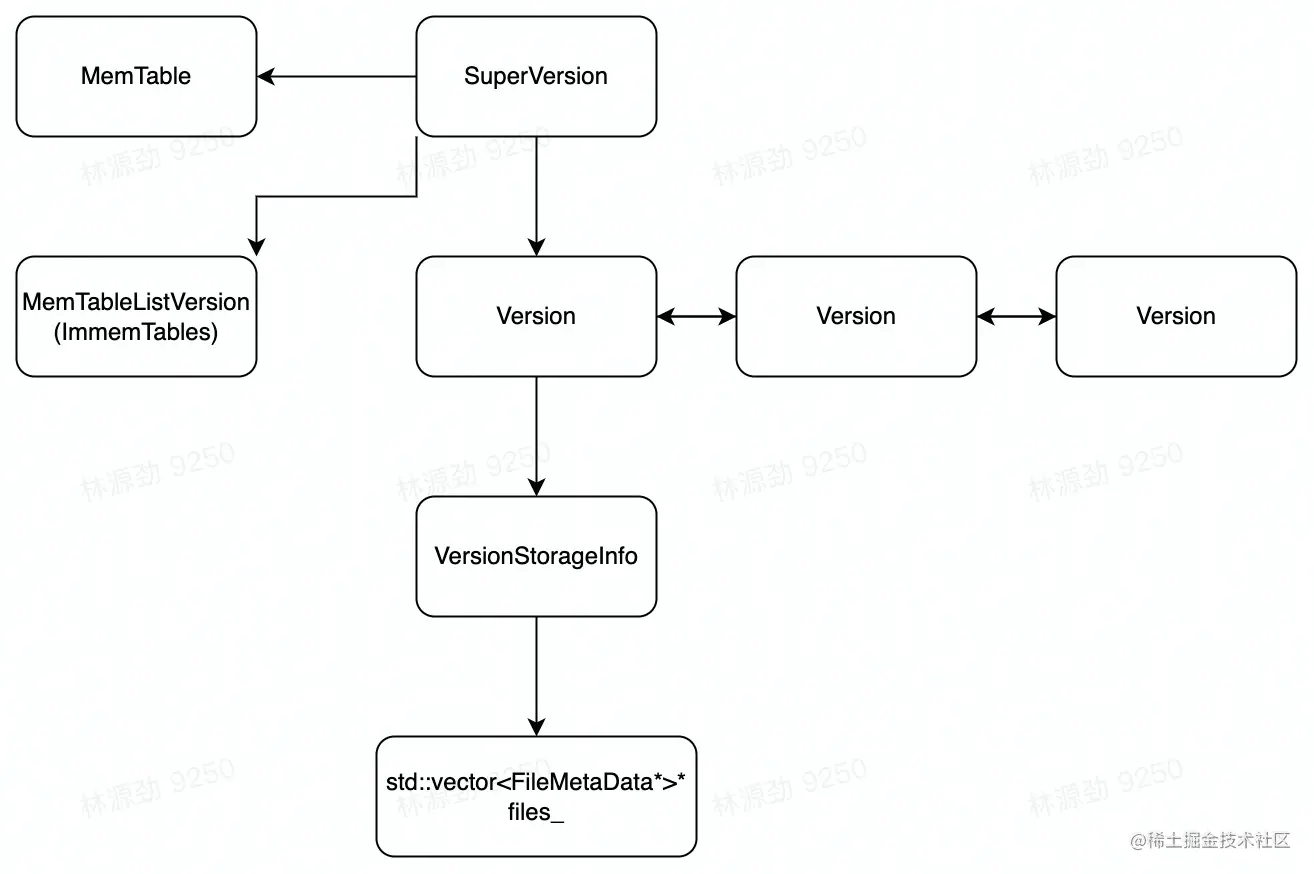

SuperVersion：RocksDB的数据由3部分组成，MemTable/ lmmemTable / SST。持有这三部分数据并且提供快照功能的组件叫做SuperVersion。

MemTable和SST的释放依赖于引用计数。对于读取来说，只要拿着SuperVersion，从MemTable一级—级向下，就能查到记录。拿着SuperVersion 不释放，等于是拿到了快照。

优化：

image.png image.png

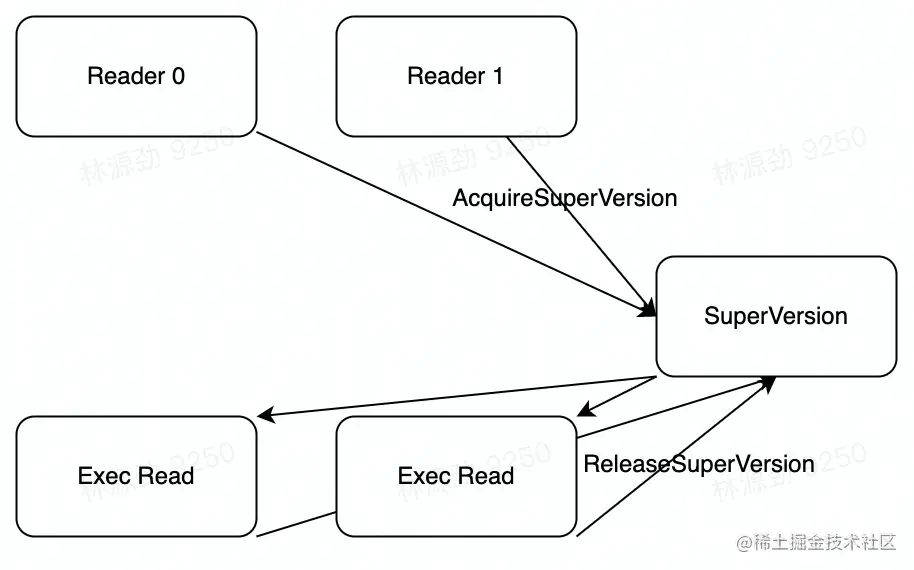

如果所有读者都给SuperVersion的计数加1，读完后再减1，那么这个原子引用计数器就会成为热点。CPU在多核之间同步缓存是有开销的，核越多开销越大。为了让读操作更好的scale，RocksDB做了一个优化是Thread Local SuperVersion Cache。

  • 没有Thread Local缓存时，读取操作要频繁Acquire和 Release SuperVersion，对CPU 缓存不友好。

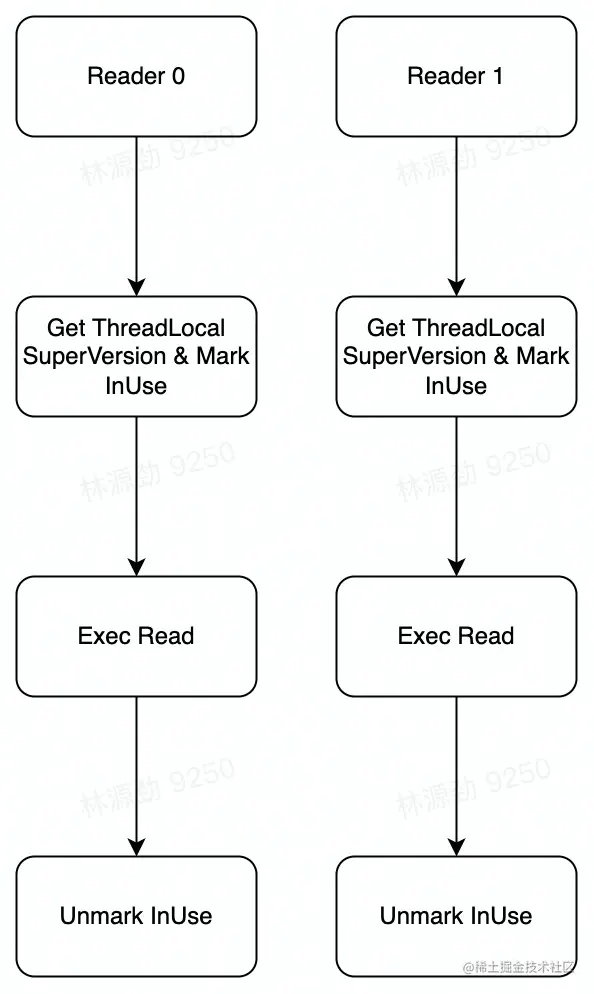

  • 有Thread Local 缓存，读取只需要检查一下 SuperVersion并标记ThreadLocal 缓存正在使用即可，对CPU 缓存友好。

3.LSMT存储引擎的实现：Get & BloomFilter

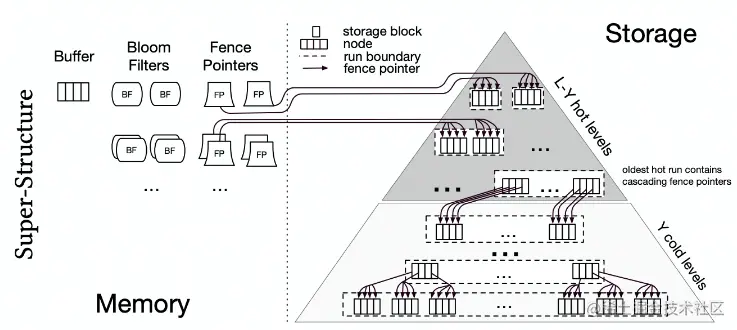

RocksDB的读取在大框架上和B+ Tree类似，就是层层向下。相对于B+Tree，LSMT点查需要访问的数据块更多。为了加速点查，一般LSMT引擎都会在SST中嵌入BloomFilter。

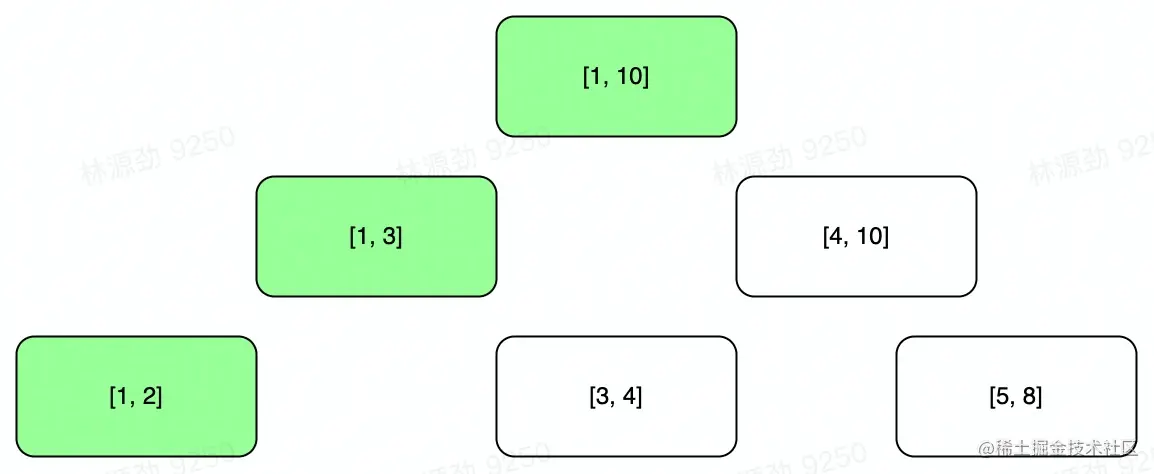

[1，10]表示这个索引块存储数据的区间在1-10之间。查询2，就是顺着标绿色的块往下。

4.LSMT存储引擎的实现：Compact - Level

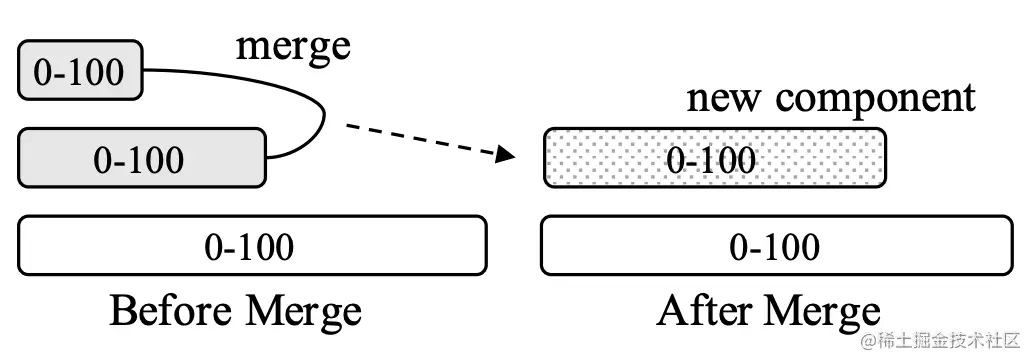

Compact在LSMT中是将Key区间有重叠或无效数据较多的SST进行合并，以此来加速读取或者回收空间。Compact策略可以分为两大类，Level和 Tier。下图是 Level策略，Level策略直接来自于LevelDB，也是 RocksDB的默认策略。每一个层不允许有SST的Key区间重合。

5.LSMT存储引擎的实现：Compact- Tier


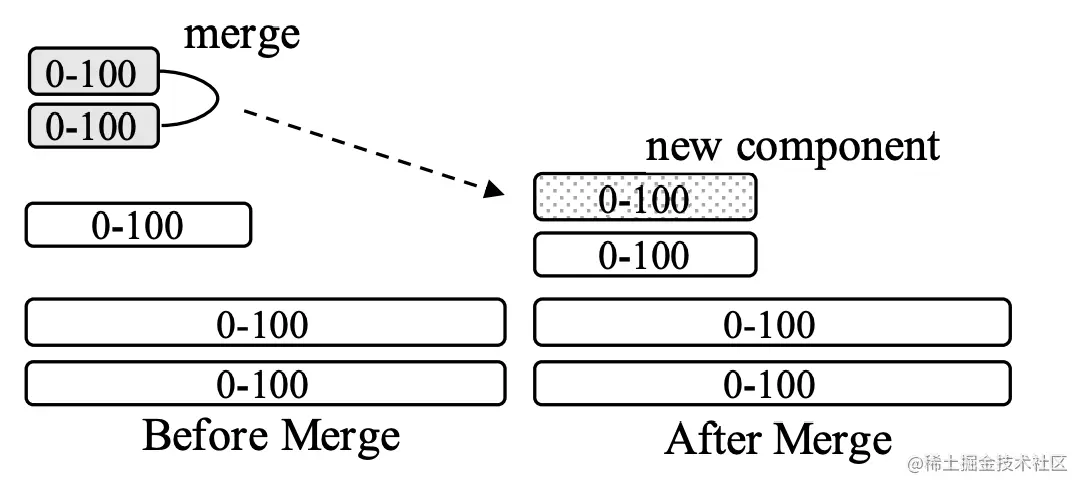

Tier策略允许LSMT每层有多个区间重合的SST

四、LSMT 模型理论分析

1.Cloud-Native LSMT Storage Engine - HBase


RocksDB是单机存储引擎，SST直接存储于HDFS上。二者在理论存储模型上都是 LSMT。

2.LSMT 模型算法复杂度分析

T: size ratio，每层LSMT比上一层大多少，L0大小为1，则L1大小为T，L2为T^2，以此类推；

L: level num，LSMT层数；

B:每个最小的IO单位能装载多少条记录；

M:每个BloomFilter有多少bits；

N:每个 BloomFilter生成时用了多少条；

KeyS:区间查询的记录数量；


1.Level

Write：每条记录抵达最底层需要经过L次Compact，每次Compact Ln 的一个小SST和Ln+1的一个大SST。设小SST的大小为1，那么大 SST的大小则为T，合并开销是1+T，换言之将1单位的Ln的SST 推到Ln+1要耗费1+T的IO，单次Compact写放大为工。每条记录的写入成本为1/B次最小单位IO。

O(Write_Level)=L*T*1/B =T*L/B

Point Lookup：对于每条Key，最多有L个重叠的区间。每个区间都有BloomFilter，失效率为e^(-M/N)，只有当BloomFilter失效时才会访问下一层。

O(PointLookup_Level) = L*e^(-M/N)

注意，这里不乘1/B系数的原因是写入可以批量提交拉低成本，但是读取的时候必须对齐到最小读取单元尺寸。

2.Tier

Write：每条记录抵达最底层前同样要经过L次Compact，每次Compact Ln中Ⅰ个相同尺寸的SST放到Ln+1。设SST大小为1，那么Ⅰ个SST Compact的合并开销是「，换言之将Ⅰ单位的Ln 的SST推到Ln+1要耗费T的IO，单次Compact的写放大为T/T = 1。每条记录的写入成本为1/B次最小单位IO。

O(Write_Tier) = L*1*1/B = L/B

Point Lookup：对于每条Key，有L层。每层最多有T个重叠区间的SST，对于整个SST来说有T*L个可能命中的SST，乘上BloomFilter的失效率，e^(-M/N)，可得结果。

O(PointLookup_Tier) = L* T*e个(-M/N)= T* L* e^(-M/N)

注意，这里不乘1/B系数的原因是写入可以批量提交拉低成本，但是读取的时候必须对齐到最小读取单元尺寸。

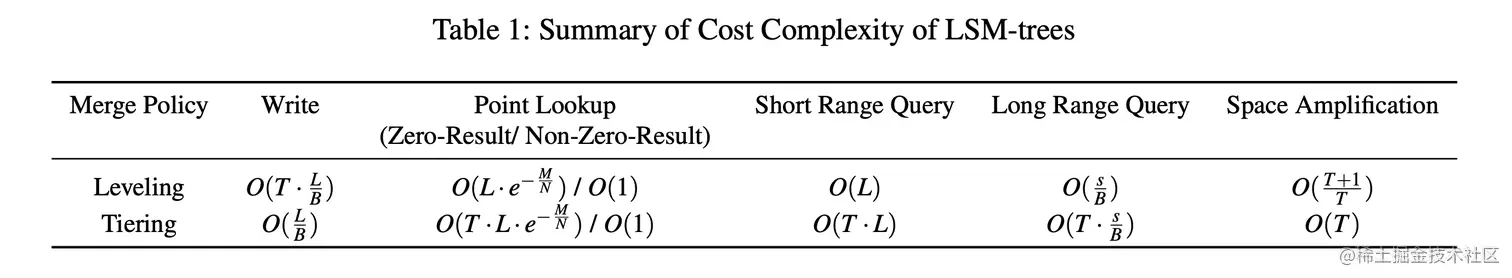

总结，Tier策略降低了写放大，增加了读放大和空间放大，Level策略增加了写放大，降低了读和空间放大。

五、LSMT 存储引擎调优案例与展望

1.TerarkDB

TerarkDB aka LavaKV是字节跳动内部基于RocksDB深度定制优化的自研LSMT存储引擎，其中完全自研的KV分离功能，上线后取得了巨大的收益。

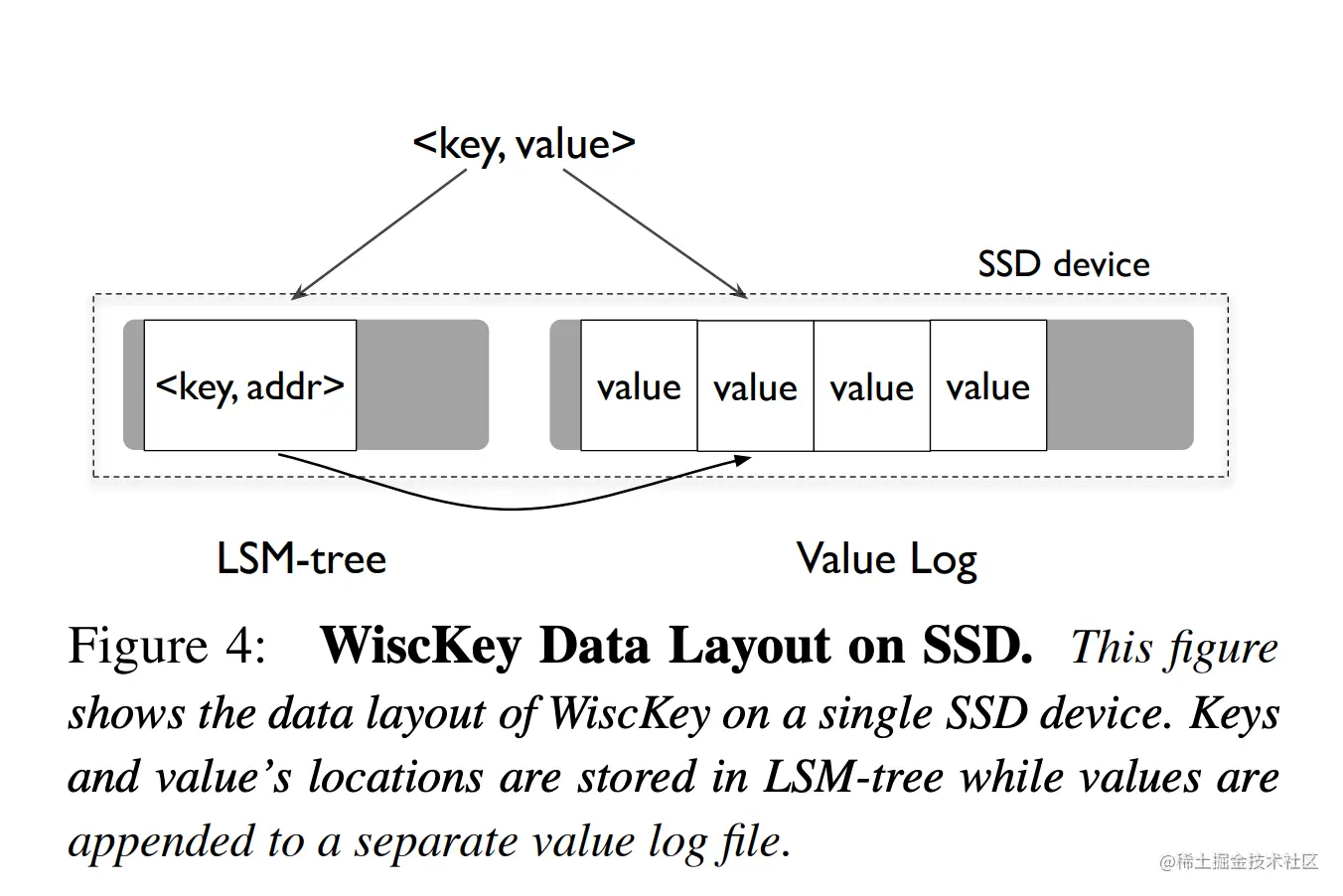

KV分离受启发于论文 WiscKey: Separating Keys from Values in SSD-consciousStorage，概括起来就是Value 较长的记录的Value单独存储。


2.TerarkDB & Abase & ByteGraph

图存储场景描述:

  • Key size : 20B ~ 30B

  • Value size：数十KB级别

  • 写多读少

收益结论：延迟大幅度降低，长尾消失，扛住了比 RocksDB高50%的负载。

3.TerarkDB & Flink

在字节内部Flink流处理状态存储场景实测

收益结论:

1.平均CPU开销在3个作业上降低了26%~39%

2.峰值CPU开销在广告作业上有明显的收益，降低了67%

3.平均容量开销在3个作业上降低了17%~31.2%

4.直播业务某集群容量不收缩，TerarkDB的schedule TTL GC彻底解决了该问题

4.存储引擎最新发展趋势

新硬件： 随着硬件的发展，软件设计也会随着发生改变。近年来，出现了许多新的存储技术，例如SMR HDD，Zoned SSD / OpenChannel SSD，PMem等。如何在这些新硬件上设计/改进存储引擎是一大研究热点。

新 模 型： 经典LSMT模型是比较简单的，有时候不能应对所有工况，可以提出新的模型来解决问题。例如：通过额外增加一个Value Store来存储大Value 的记录来降低总体写放大。或通过额外增加一种 SST的类型来加速范围查询的速度

新参数/新工况： 已有的模型，在新的或者现有工况下，参数设置的不合理，可以通过更精确的参数设置来提升整体性能。例如：在最后一层使用Level Compaction，之上使用Tier Compaction，通过在除了最后一层以外的SST加大BloomFilter 的 bits 数来规避Tier Compaction带来的点查劣化。
