一、HDFS的设计与实现

HDFS:Hadoop Distributed File System

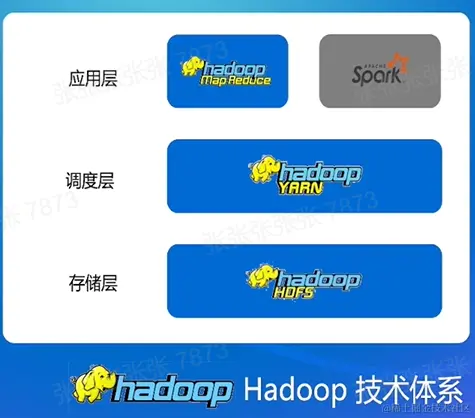

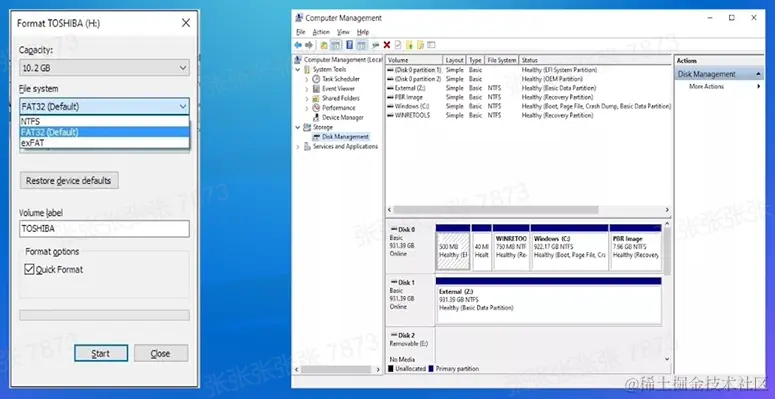

1.1 Windows 单机文件系统（文件系统==HDFS）


1.2 Linux单机文件系统


1.3 分布式文件系统


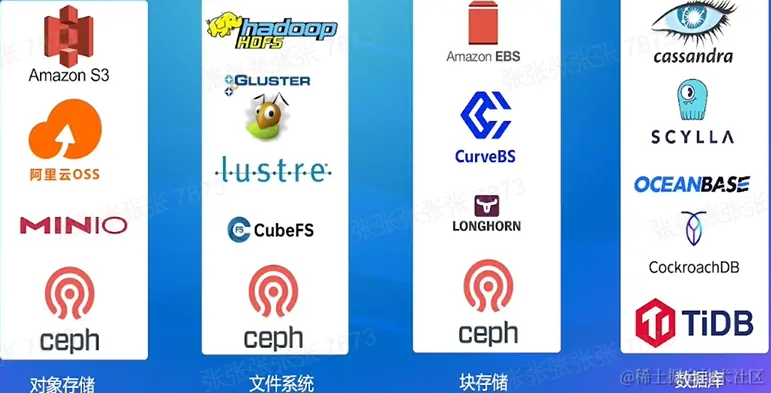

1.4 分布式存储系统

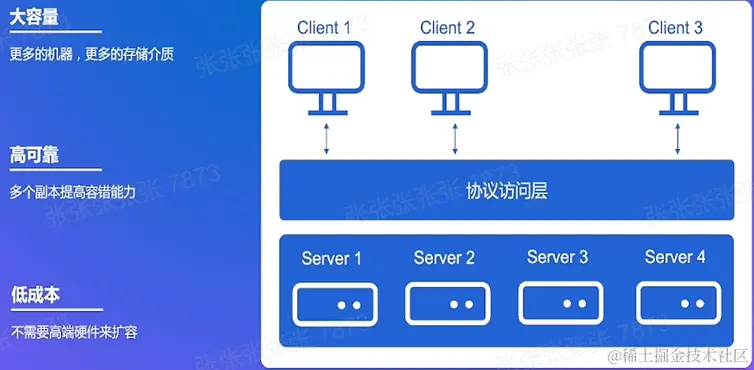

1.5 HDFS功能特性

  • 分布式：受GFS启发，用Java实现的开源系统，没有实现完整的POSIX文件系统语义
  • 容错：自动处理、规避多种错误场景，例如常见的网络错误、机器宕机等
  • 高可用：一主多备模式实现元数据高可用，数据多副本实现用户数据的高可用
  • 高吞吐：Client直接从DataNode读取用户数据，服务端支持海量client并发读写
  • 可扩展：支持联邦集群模式，DataNode数量可达10w级别
  • 廉价：只需要通用硬件，不需要定制高端的昂贵硬件设备

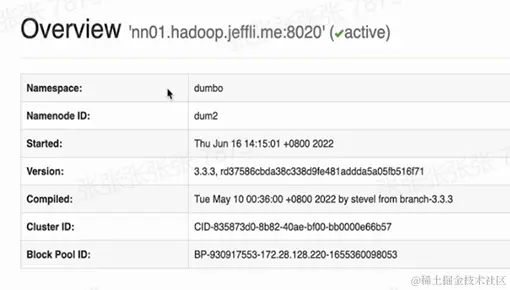

1.6 演示环境

命令行：

hdfs dfs -put xxxx

hdfs dfs -ls xxxxx

页面：


二、架构原理———HDFS架构介绍的组件用途

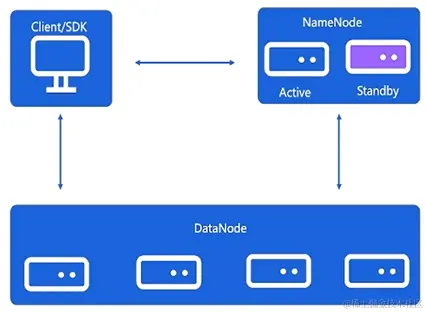

2.1 HDFS组件

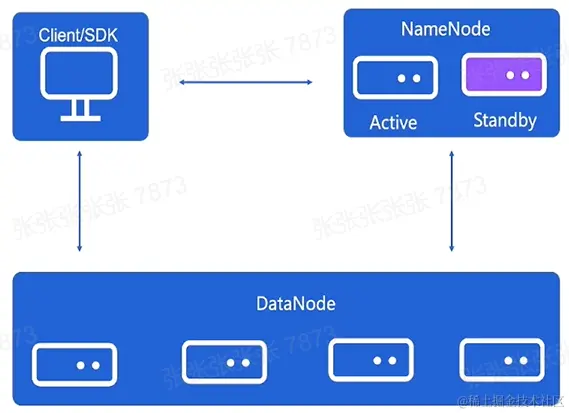

  • client/SDK：从某个机器去访问HDFS，机器就是client，命令行就是一种client，HDFS很多操作都是在SDK实现的
  • NameNode中枢节点（最复杂）：元数据管理
  • DataNode:用户数据存放在这，DataNode把他们放到硬盘上

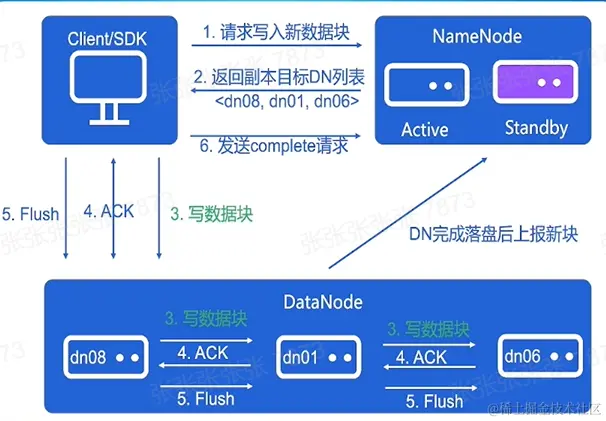

2.2 Client写流程


客户端和NameNode交互，NameNode给一个DataNode的列表。

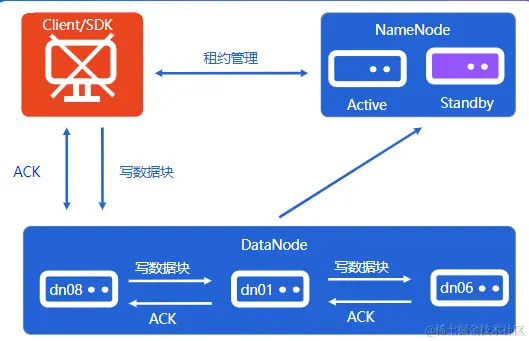

3写数据块操作 横跨了三个连接，client只跟第一个DataNode连接，剩下的全靠DataNode之间的副本复制

2.3 Client读流程

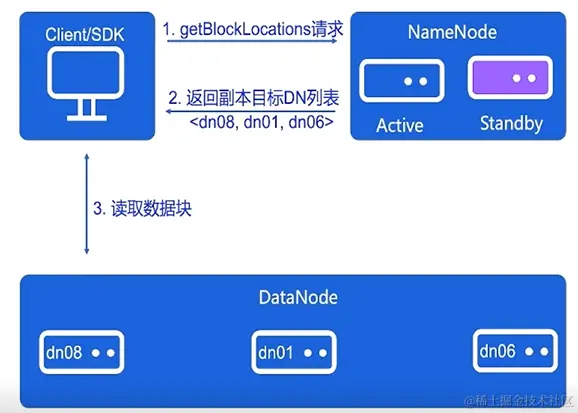

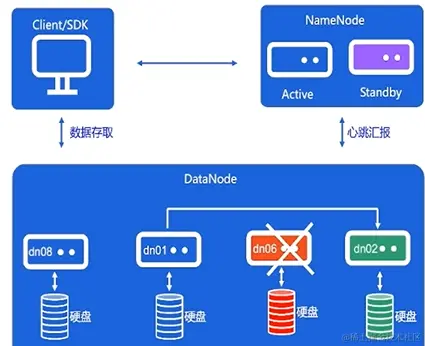

image.png 客户端在进性读写操作前要先问NameNode，看具体在哪个块操作。

2.4 元数据节点NameNode


  • 维护目录树：维护目录树的增删改查操作，保证所有修改都能持久化，以便机器掉电不会造成数据丢失或不一致。

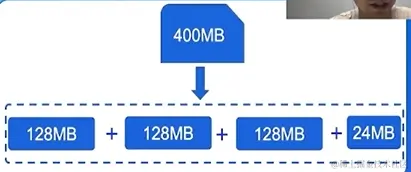

  • 维护文件和数据块的关系：文件被切分成多个块，文件以数据块为单位进行多副本存放
  • 维护文件块存放节点信息：通过接收DataNode的心跳汇报信息，维护集群节点的拓扑结构和每个文件块所有副本所在的DataNode类表。
  • 分配新文件存放节点：Client创建新的文件时候，需要有NameNode来确定分配目标DataNode

2.5 数据节点DataNode


  • 数据块存取：DataNode需要高效实现对数据块在硬盘上的存取
  • 心跳汇报：把存放本机的数据块列表发送给NameNode，以便NameNode能维护数据块的位置信息，同时让NameNode确定该节点处于正常存活状态
  • 副本复制：①数据写入时Pipeline IO操作 ②机器故障时补全副本

三、关键设计

分布式存储系统基本概念

  1. 容错能力：能够处理绝大部分异常场景，例如服务器宕机、网络异常、磁盘故障、网络超市等。
  2. 一致性模型：为了实现容错，数据必须多副本存放，一致性要解决的问题是如何保障这多个副本的内容都是一致的。
  3. 可扩展性：分布式存储系统需要具备横向扩张scale-put的能力。
  4. 节点体系：常见的由主从模式、对等模式等，不管哪种模式，高可用是必须的功能。
  5. 数据放置：系统是由多个节点组成，数据是多个副本存放时，需要考虑数据存放的策略。
  6. 单机存储引擎：在绝大部分存储系统中，数据都是需要落盘持久化，单机存储引擎需要解决的是根据系统节点，如何高效的存取硬盘数据。

3.1 NameNode目录树维护

  1. fsimage
  • 文件系统目录树
  • 完整地存放在内存中
  • 定时存放到硬盘上
  • 修改时只会修改内存中的目录树


  1. Editlog
  • 目录树的修改日志
  • client更新目录树需要持久化Editlog后才能表示更新成功
  • Editlog可存放在本地文件系统，也可存放在专用系统上

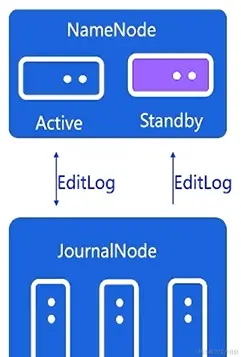

  • NameNode HA方案一个关键点就是如何实现Editlog共享


3.2 NameNode数据放置

  1. 数据块信息维护
  • 目录树保存每个文件的块id
  • NameNode维护了每个数据块所在的节点信息
  • NameNode根据DataNode汇报的信息动态维护位置信息
  • NameNode不会持久化数据块位置信息


  1. 数据放置策略
  • 新数据存放到哪写节点
  • 数据均衡需要怎么合理搬迁数据
  • 3个副本怎么合理放置

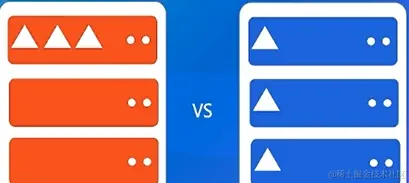

方式2好

演示：


3.3 DataNode

  1. 数据块的硬盘存放
  • 文件在NameNode已分割成block
  • DataNode以block为单位对数据进行存取

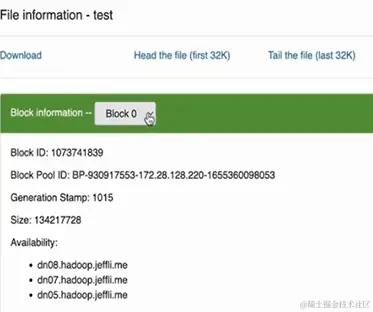

image.png 第一个绿框--硬盘盘符 第二、三个绿框--block id算出来的 第一个红框--数据本身的内容 第二个红框--描述块，如块的校验码（1019处理异常）

  1. 启动扫盘
  • DataNode需要知道本机存放了哪些数据块
  • 启动时把本机硬盘上的数据块列表加载在内存中

3.4 HDFS写异常处理：

Lease Recovery

  1. 情景：文件写了一半，client自己挂掉了，可能产生的问题： ①副本不一致
    ②Lease无法释放
  2. 租约：client要修改一个文件时，需要通过NameNode上锁，锁就是租约（Lease）
  3. 解决方法：Lease Recovery--比较系统中副本长度，选最小的作为结果


Pipeline Recovery

  1. 情景：文件写入过程中，DataNode侧出现异常挂掉了
  2. 异常出现的时机： ①创建连接时 ②数据传输时 ③complete阶段

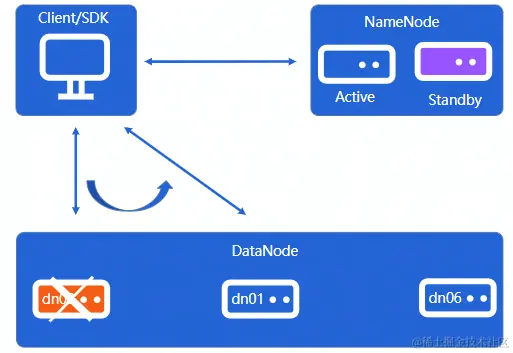

  3. 解决方法：Pipeline Recovery ①重新选一个 ②坏的摘出去 ③pipeline重新构建 重新选节点


3.5 client读异常处理

  1. 情景：读取文件的过程，DataNode侧出现异常挂掉了
  2. 解决方法；节点Failover
  3. 增强情景：节点半死不活，读取很慢


3.6 旁路系统

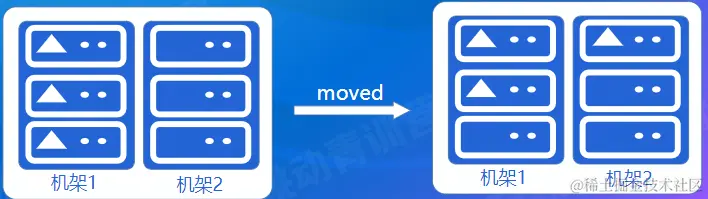

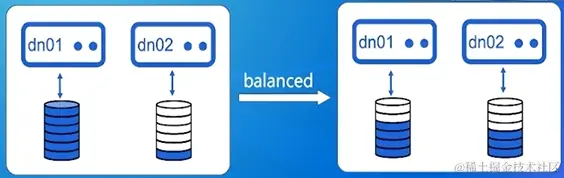

  1. Balancer：均衡DataNode的容量

image.png 2. Mover：确保副本放置符合策略要求


3.7 控制面建设

  1. 可观测性设施
  • 指标埋点
  • 数据采集
  • 访问日志
  • 数据分析
  1. 运维体系建设
  • 运维操作需要平台化
  • NameNode操作复杂
  • DataNode机器规模庞大
  • 组件控制面API

四、应用场景

4.1 使用HDFS的公司

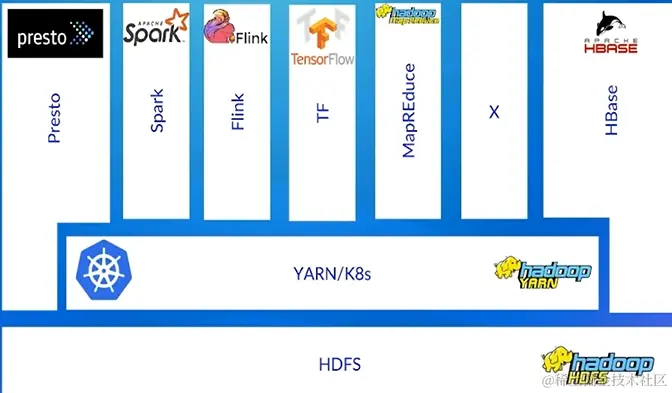

4.2 初窥大数据生态

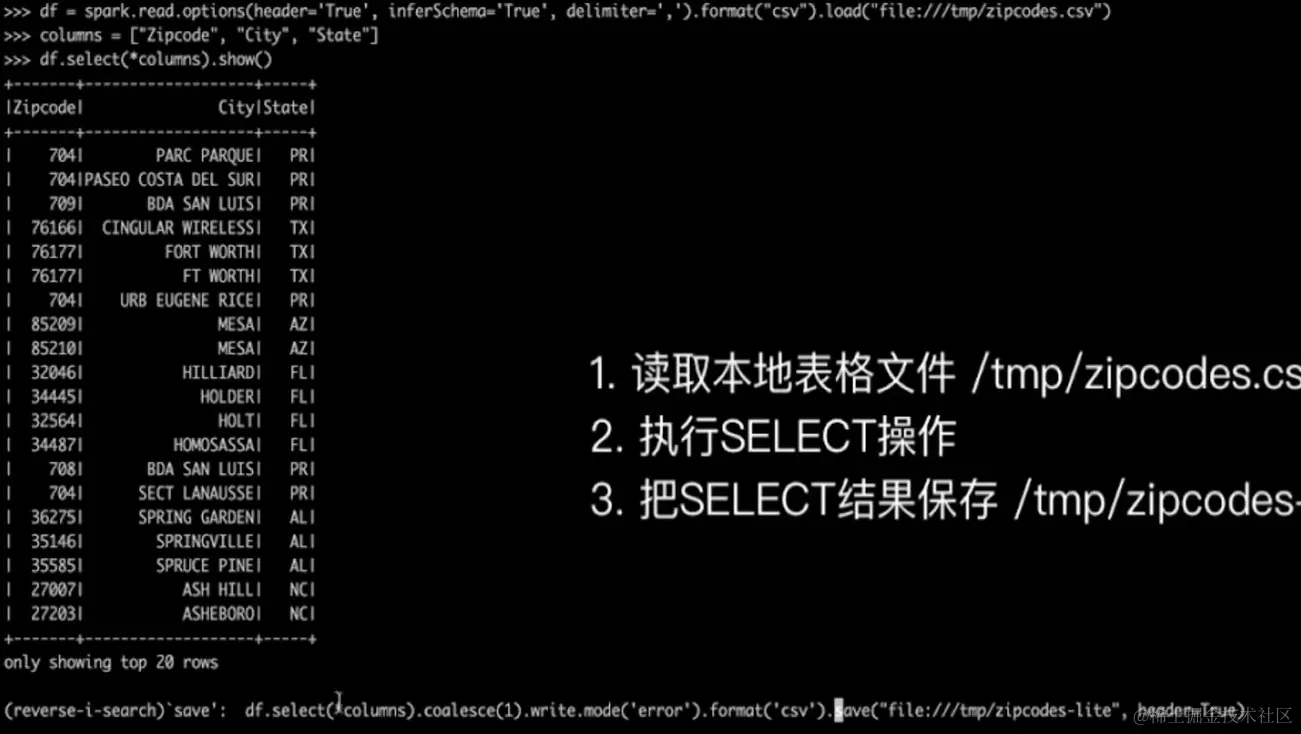

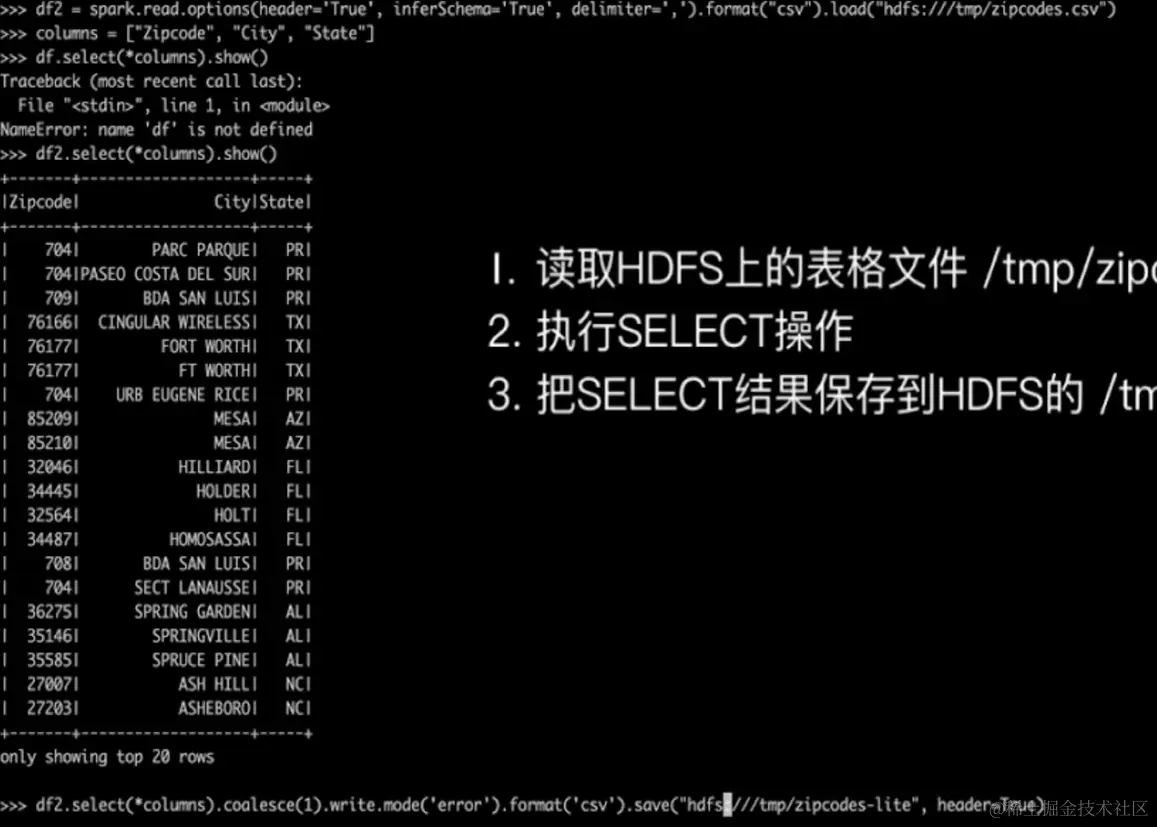

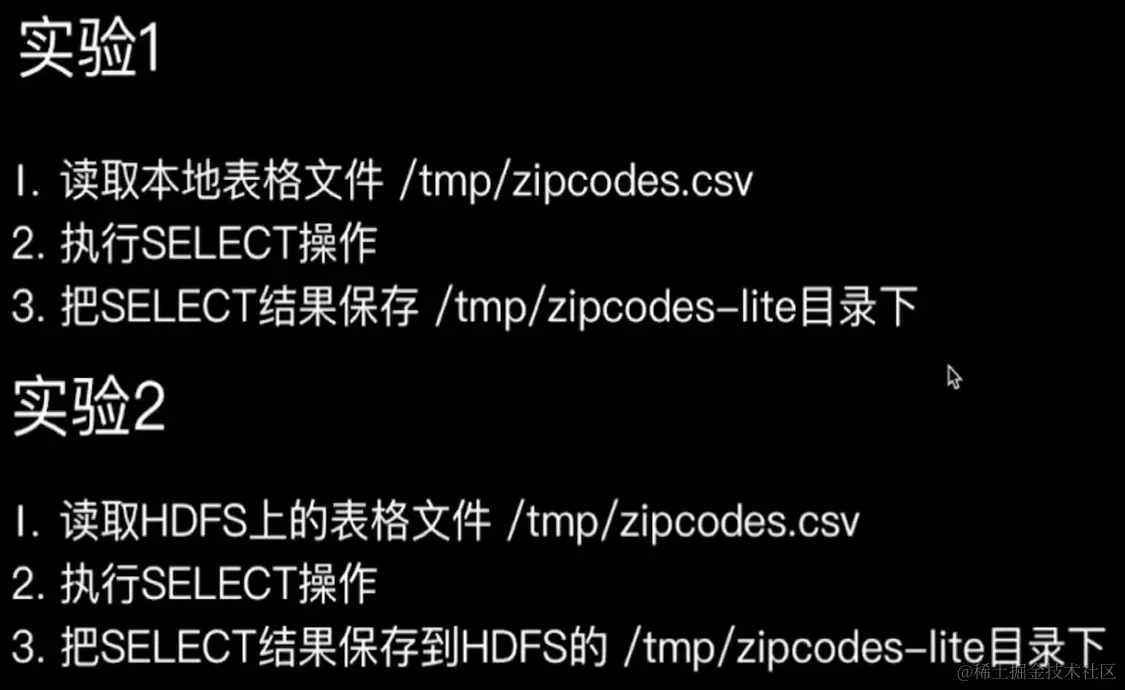

4.3 演示：PySpark读写HDFS文件

  1. 读取本地文件系统上的文件
  2. 把查询结果保存到本地文件
  3. 读取HDFS上的文件
  4. 把查询结果保存到HDFS上

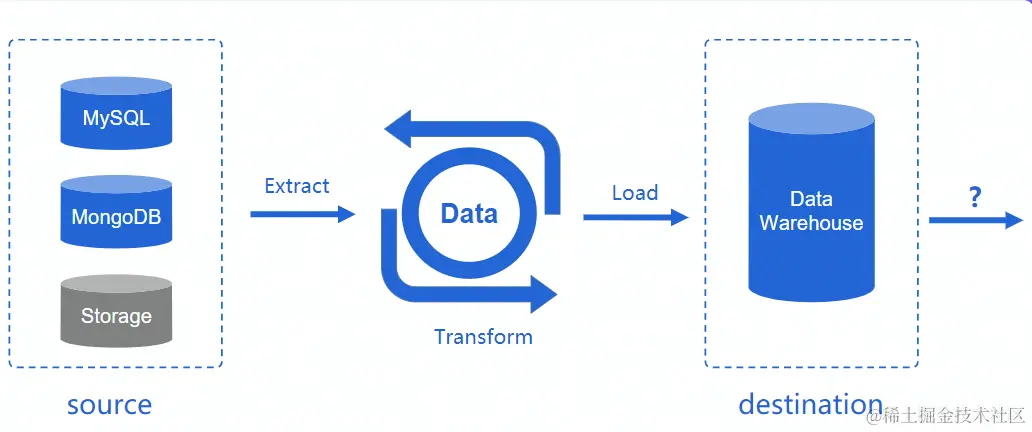

4.4 ETL：Extract,Transform,Load

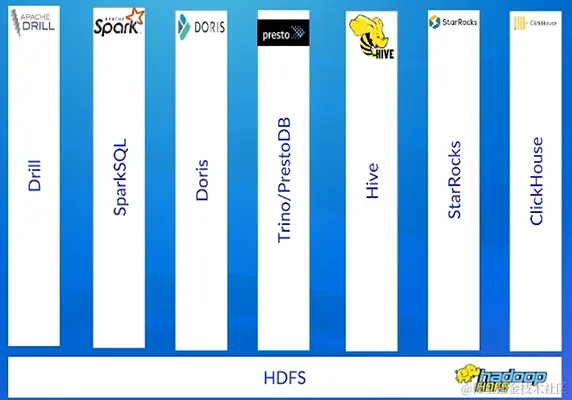

4.5 OLAP查询引擎

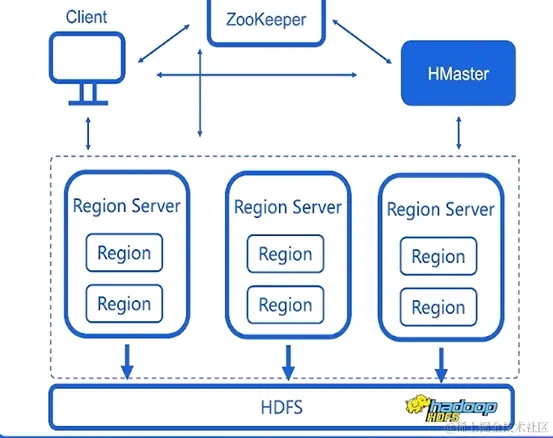

4.6 HBase


4.7 机器学习

  1. TensorFlow
  • 原生支持HDFS读写
  1. PyTorch
  • 通过Alluxio访问HDFS
  • 修改源码增加对HDFS的支持

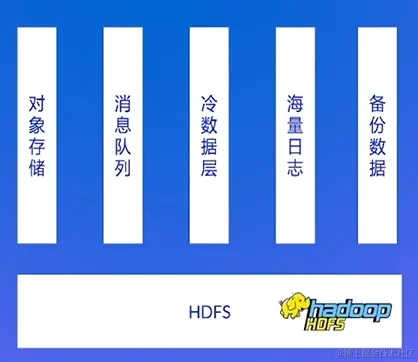

4.8 通用存储空间
