一.LSMT与存储引擎介绍

1.简介：

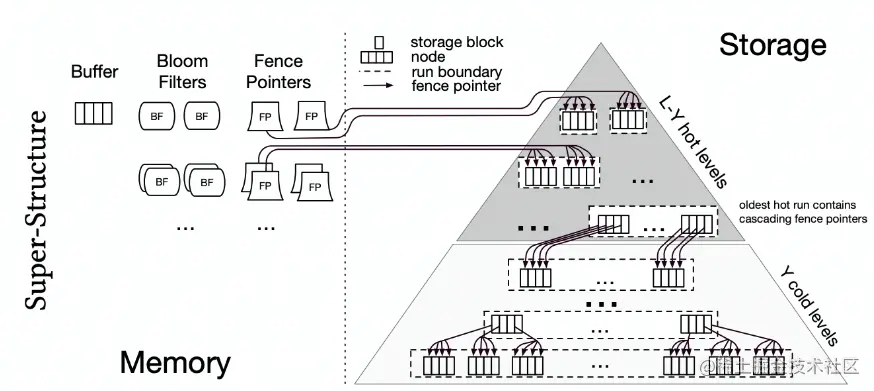

通过Append-only Write+择机Compact（归并排序）来维护结构的索引树。

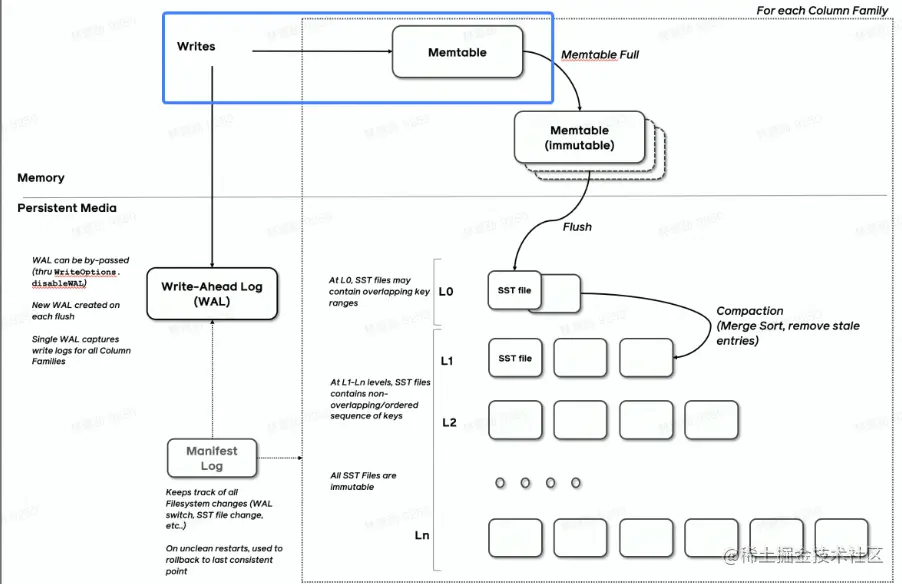

首先，数据会写入WAL，来确保其原子性，后数据会写入Mentable，它是内存中的索引，当mentable写入达到一定阈值时，会进行冻结，生成immutable。所有的修改都会作用于mentable，所以immutable转交给flush线程进行写盘，不用担心并发问题。flush线程在收到immutable后，在进行写盘前会进一步将immutable变成SST（存储在硬盘上的索引），在逻辑上与immutable并无差别，新生成的SST会放置在L0。SST每Compat一次，就会把产物放到下一层（即l1，l2……），多个SST进行Compat后，可以去掉无效和重复条目，生成新的SST。

2.存储引擎：

除保证ACID外，还负责：

屏蔽IO细节提供更好的抽象
提供统计信息与Predicate Push Down能力存储引擎不掌控IO细节，让操作系统接管，例如使用mmap，会有如下问题：
落盘时机不确定造成的事务不安全
IO Stall
错误处理繁琐
无法完全发挥硬件性能

二.LSMT存储引擎的优势与实现

1.LSMT与B+Tree的异同

B+Tree：

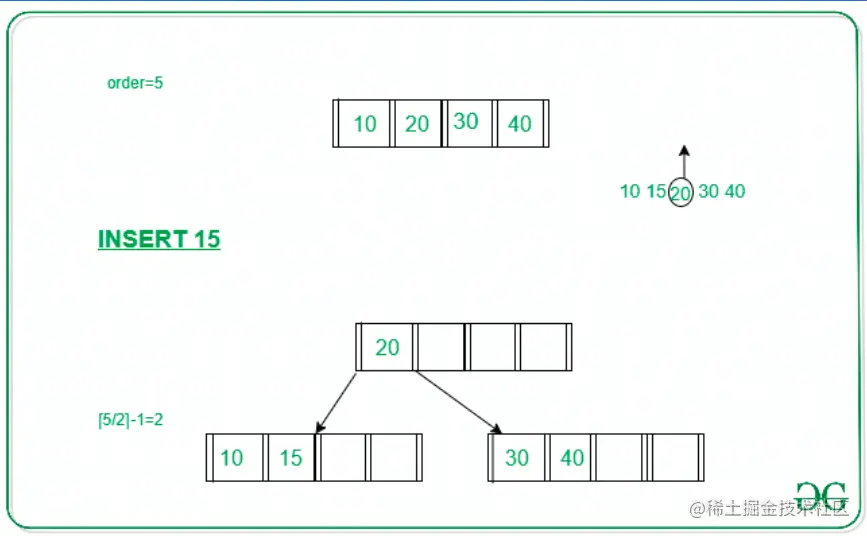

插入15，达到5的阈值，就要进行分裂

在B+Tree中，数据插入是原地更新的
B+Tree在发生不平衡或者节点容量达到阈值后，必须立即进行分裂来平衡。 LSMT：
数据插入是追加写入
在发生不平衡或者节点容量达到阈值后，由专门的Compat线程进行Compat，是延迟的。

LSMT与B+Tree可以用统一模型描述，从高层次的数据结构角度来看，二者没有本质的不同，可以互相转化
工程实践上还是用LSMT来表示一个Append-only和Lazy Compact的索引树，B+Tree来表示一个Inplace-Update和Instant Compact的索引树，这两个特性更符合现代计算机设备的特性。

2.为什么要用LSMT模型

HDD时代

顺序与随机操作性能不对称，顺序操作远快于随机操作
由于机械硬盘需要磁盘旋转和机械臂移动来进行读写，顺序写吞吐是随机读的25倍。
SSD时代：
顺序写于随机写性能不对称，顺序写操作远快于随机写操作
由于SSD随机写会给主控带来GC压力，顺序写吞吐的随机写的6倍二者的共性是顺序写是一个对设备很友好的操作，LSMT符合这一点，而B+Tree依赖原地更新，导致随机写

3.LSMT存储引擎的实现：Write

RocksDB写入流程主要有两个优化，批量WAL写入（继承自LevelDB，LevelDB在写时必须先写WAL（原子性依赖于WAL））与并发MemTable更新。
RocksDB在真正执行修改前会先将变更写入WAL，WAL写成功则写入成功。

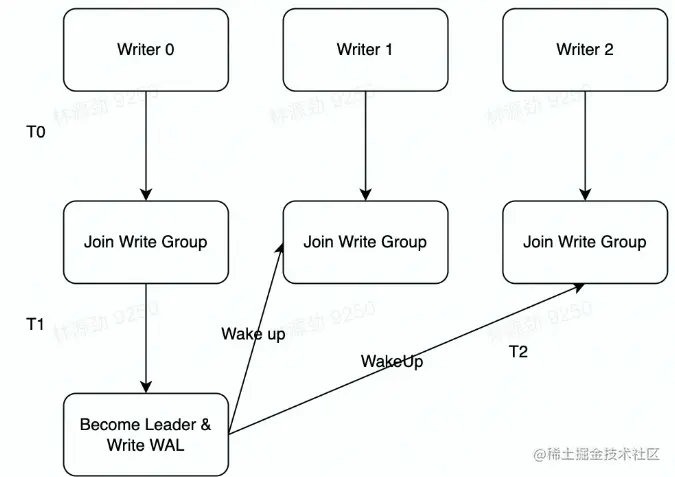

在多个写者间会选一个leader，leader会合并写入WAL，就可以避免小IO
不要求WAL强制落盘（Sync）时，批量提交亦有好处，Leader可以同时唤醒其余Writer，降低了系统线程调度开销

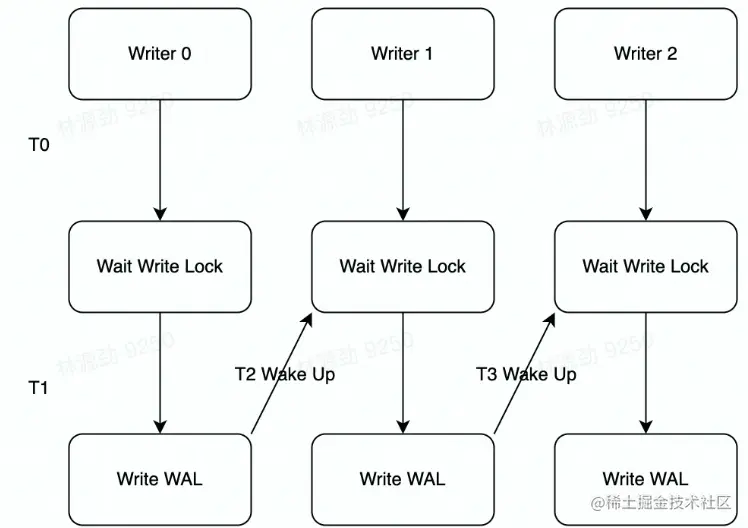

没有批量提交的话，只能链式唤醒（一个写完以后再去叫醒另一个继续写）
链式唤醒加大前台延迟

写完WAL还要写MemTable

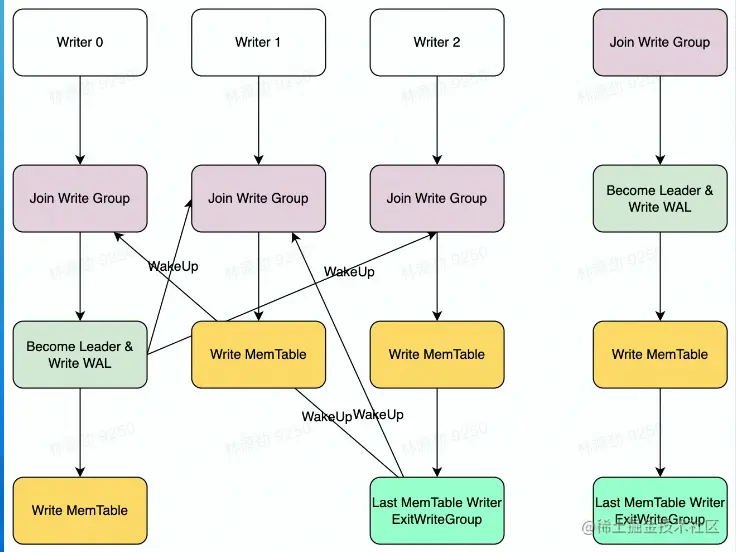

RocksDB在继承LevelDB的基础上又添加了并发MemTable写入的优化

WAL一次性写入完成后，唤醒所有Writer并行写入MemTable
由最后一个完成MemTable写入的Writer执行收尾工作

4.LSMT存储引擎的实现：Snapshot&SuperVersion

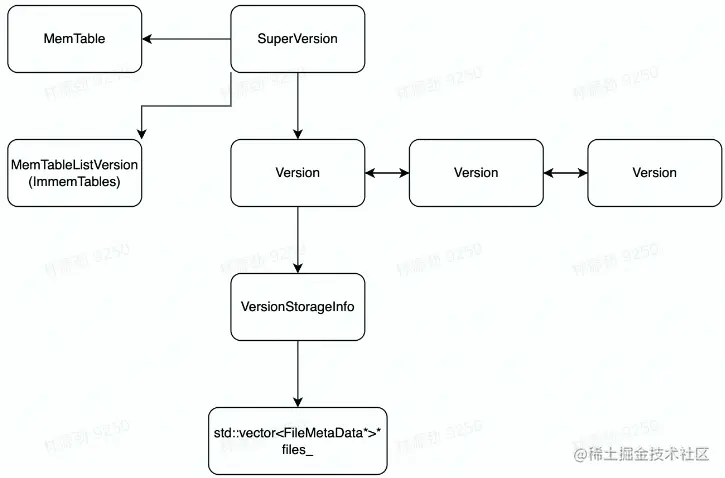

RocksDB的数据由3部分组成，MemTable/ImmemTable/SST。持有这三部分数据并且提供快照功能的组件叫做SuperVersion
MemTable和SST的释放依赖于引用计数，对于读取来说，只要拿着SuperVersion，从MemTable一级一级向下，就能查到记录。拿着SuperVersion不释放，等于是拿到了快照。

若所有读者都给SuperVersion的计数加一，读完后再减一，那么这个原子引用计数器就会从未热点，CPU在多核之间同步缓存是有开销的，核越多开销越大。RocksDB为此做了优化：Thread Local SuperVersion Cache。

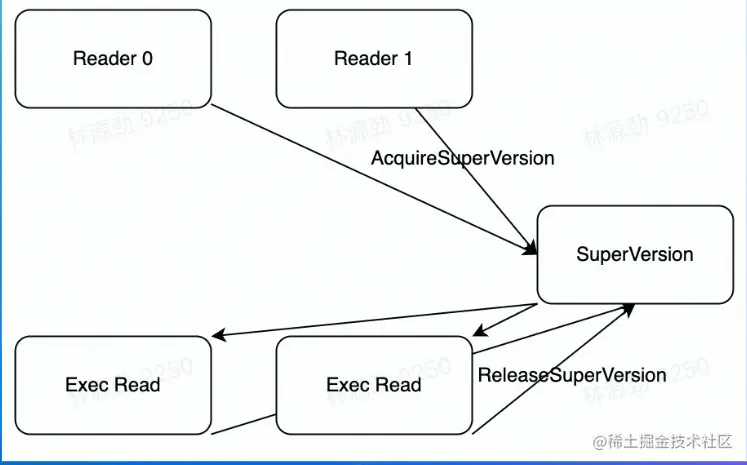

没有Thread Local缓存时，读取操作要频繁Acquire（+1）和Release（-1） SuperVersion，对CPU缓存不友好。

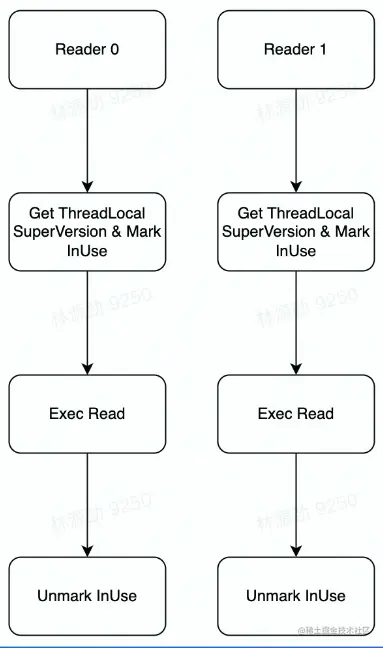

有Thread Local缓存，读取只需要检查SuperVersion（看其是否过期，若过期，读者需重新刷新，为避免某读者的Thread Local的cache持有该SuperVersion的时间太久，导致资源无法回收，每当有新的SuperVersion生成时，要标记所有读者已经缓存的SuperVersion失效）并标记Thread Local缓存正在使用即可，对CPU缓存友好。

5.LSMT存储引擎的实现：Get&BoolmFilter

RocksDB的读取在大框架上和B+Tree类似，就是层层向下

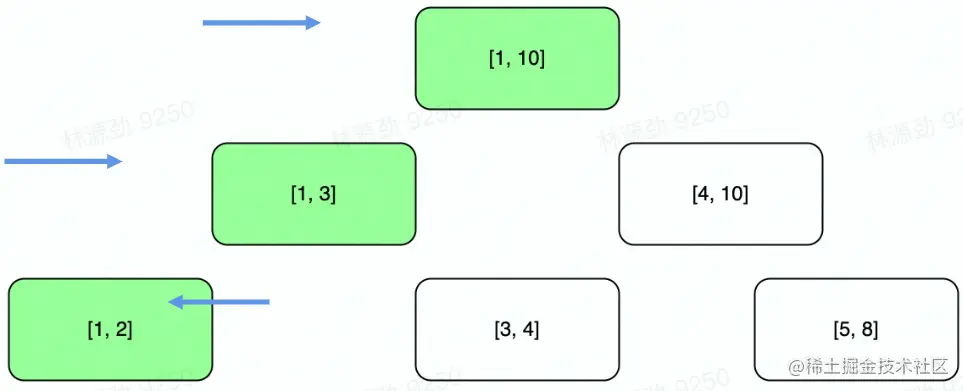

相对于B+Tree，LSMT点查需要访问的数据块更多。为了加速点查，一般LSMT引擎都会在SST中嵌入BloomFilter。查询2：顺着区间和绿色块向下

6.LSMT存储引擎的实现Compact-Level

Compact在LSMT中是将Key区间有重叠或无效数据较多的SST进行合并，以此来加速读取或者回收空间。Compact可以分为：Level和Tier

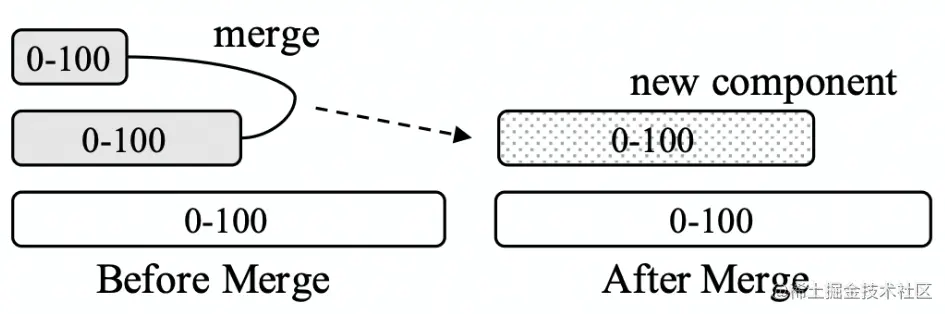

Level：直接来自于LevelDB，也是RocksDB的默认策略，每一层不允许有SST的key区间重合。

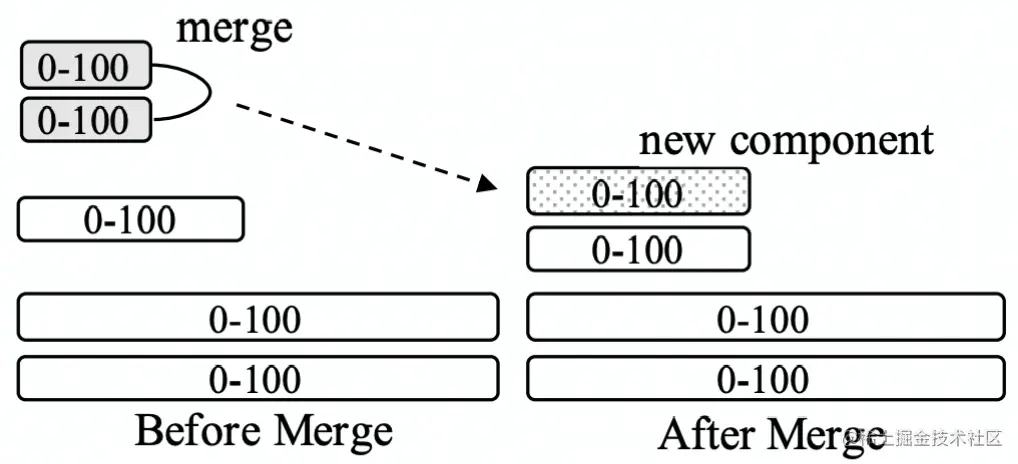

Tier：允许LSMT每层有多个区间重合的SST

三.LSMT模型理论分析

1.Cloud-Native LSMT Storage Engine-HBase

RocksDB是单机存储引擎，HBase比RocksDB更云原生，SST直接存储于HDFS上。
二者在理论存储模型上都是LSMT。

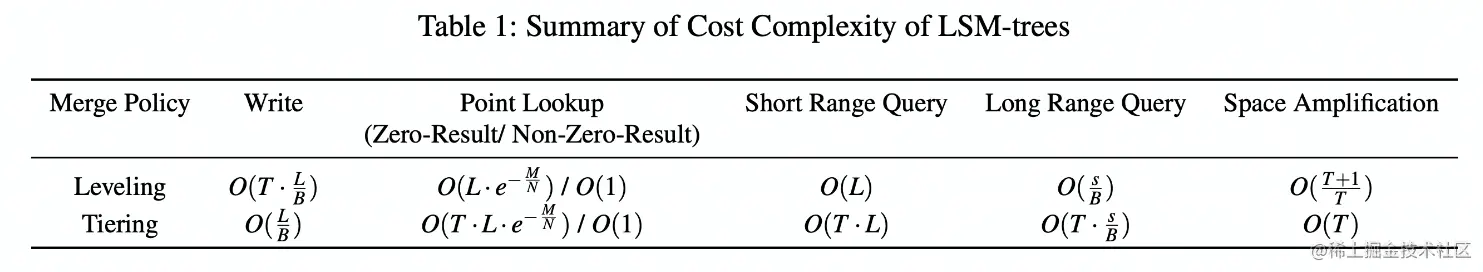

2.LSMT模型算法复杂度分析

T：size ratio，每层LSMT比上一层大多少，L0大小为1，则L1大小为T，L2为T^2
L：level num，LSMT层数
B：每个最小的IO单位能装载多少条记录
M：每个BloomFilter有多少bits
N：每个BloomFilter生成时用了多少条key
S：区间查询的记录数量

3.LSMT模型算法复杂度分析-Level

Writer

每条记录抵达最底层需要经过L次Compact，每次Compact Ln的一个小SST和Ln+1的一个大SST。
设小SST的大小为1，那么大SST的大小则为T，合并开销是1+T，换言之将1单位的Ln的SST推到Ln+1要耗费1+T的IO，单次Compact写放大为T。
每条记录的写入成本为1/B次最小单位IO。

Point Lookup

对于每条key，最多有L个重叠的区间。
每个区间都有Bloom Filter，失效率为e^(-M/N),只有当BloomFilter失效才会访问下一层。
这里不乘1/B系数的原因是写入可以批量提交拉低成本，但是读取的时候必须对齐到最小读取单元尺寸。

4.LSMT模型算法复杂度分析-Tier
