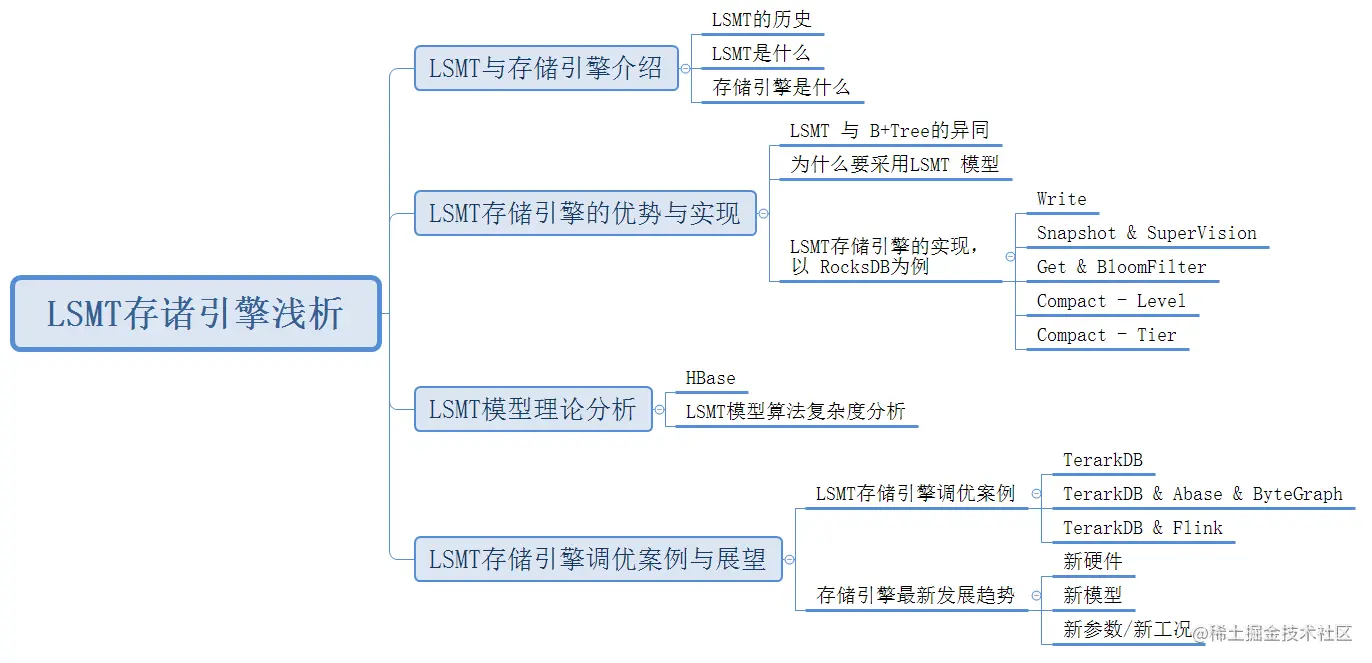

0 引言


1 LSMT与存储引擎介绍

Log-Structured Merge-Tree（LSMT）：通过Append-only Write+择机Compact来维护结构的索引树。

关系型单机MySQL数据库包含：计算层（SQL解析/查询优化/计划执行）、存储层(存储引擎层)。

存储引擎职责：保障ACID、屏蔽IO细节提供更好的抽象、提供统计信息与Predicate Push Down能力。

2 LSMT存储引擎的优势与实现

在B+Tree中，数据插入是原地更新的。B+Tree在发生不平衡或者节点容量到达阈值后，必须立即进行分裂来平衡。

工程实践上还是用LSMT来表示一个Append-only和Lazy Compact的索引树，B+Tree来表示一个lnplace-Update和Instant Compact的索引树。

为什么要采用LSMT模型：
HDD（顺序与随机操作性能不对称）时代，顺序操作远快于随机操作。SSD（顺序写与随机写性能不对称）时代，顺序写操作远快于随机写操作。因此，这二者的共性是顺序写是一个对设备很友好的操作，LSMT符合这一点，而B+Tree依赖原地更新，导致随机写。

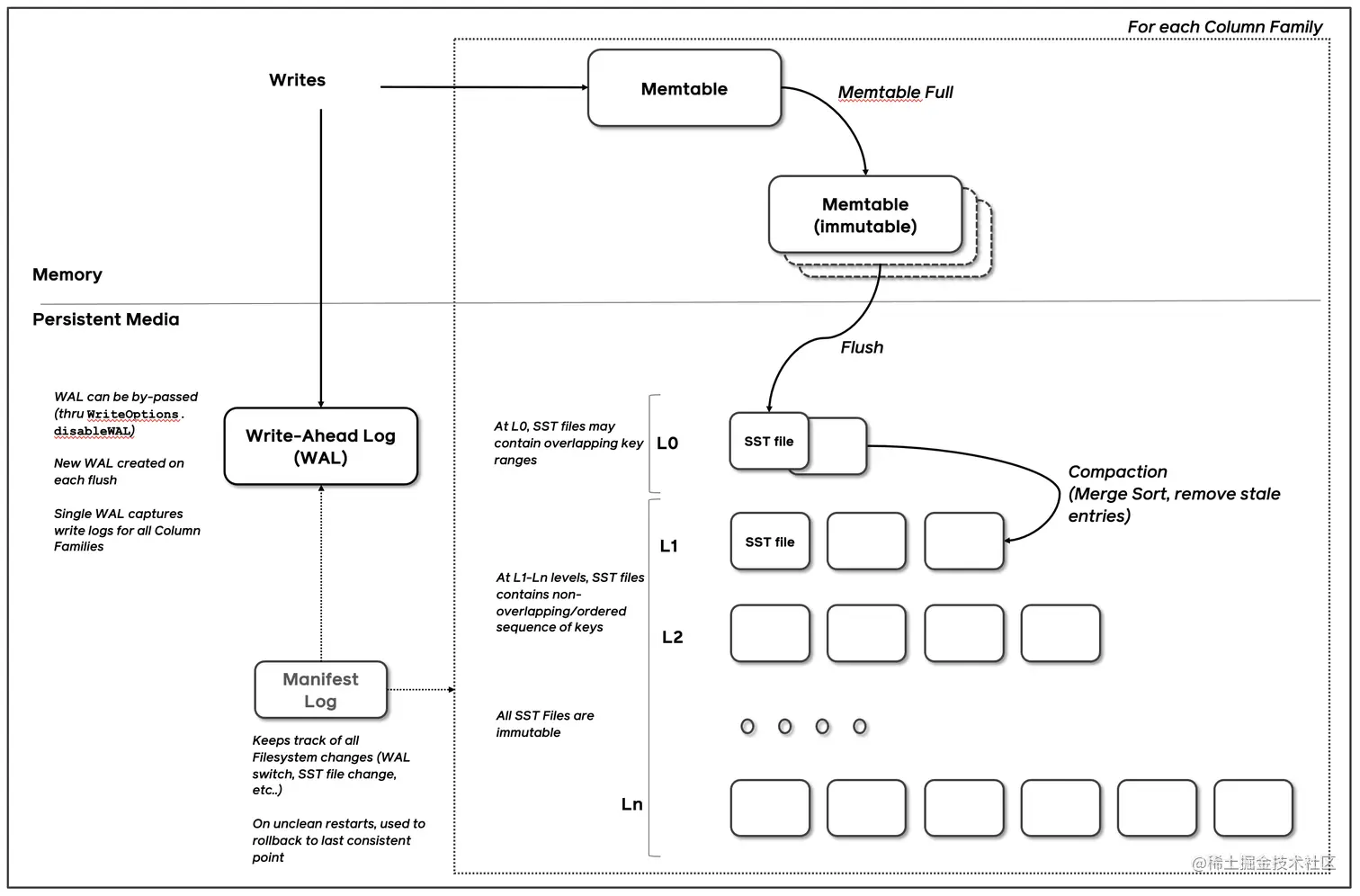

LSMT存储引擎（RocksDB）：
（1）Write：

RocksDB写入流程主要有两个优化，批量WAL写入（继承自LevelDB)与并发MemTable更新。
RocksDB在真正执行修改之前会先将变更写入WAL,WAL写成功则写入成功。
写完WAL还要写MemTable。
RocksDB在继承LevelDB的基础上又添加了并发MemTable 写入的优化。
WAL一次性写入完成后，唤醒所有Writer并行写入 MemTable。
由最后一个完成 MemTable 写入的Writer执行收尾工作。

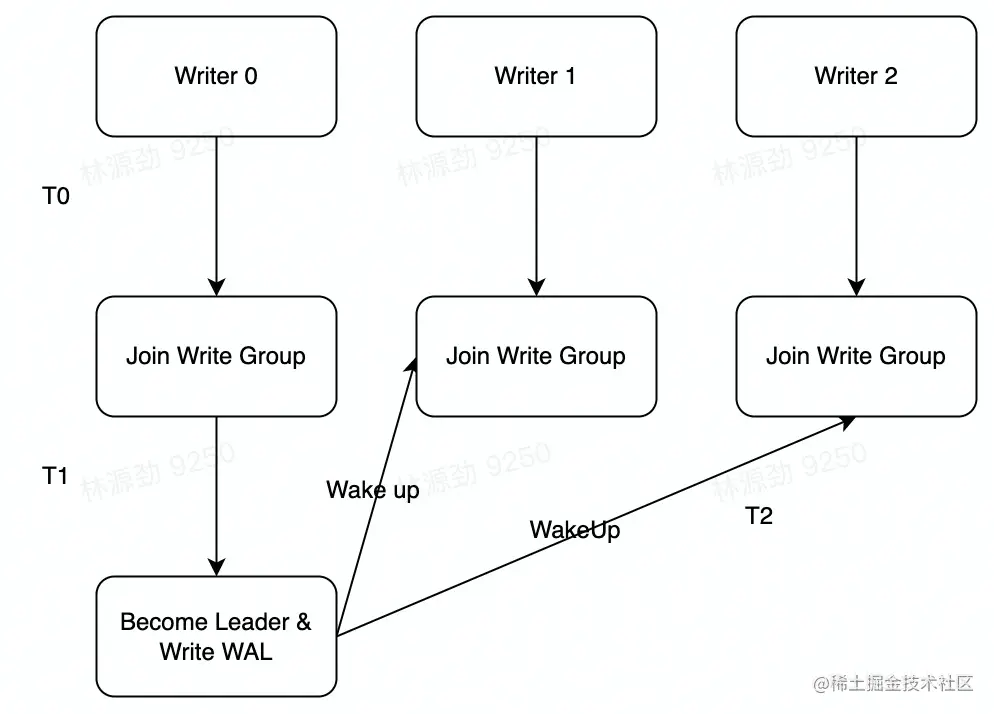

多个写入者会选出一个Leader，由这个Leader来一次性写入WAL，避免小IO。
不要求WAL强制落盘(Sync)时，批量提交亦有好处，Leader可以同时唤醒其余Writer，降低了系统线程调度开销。

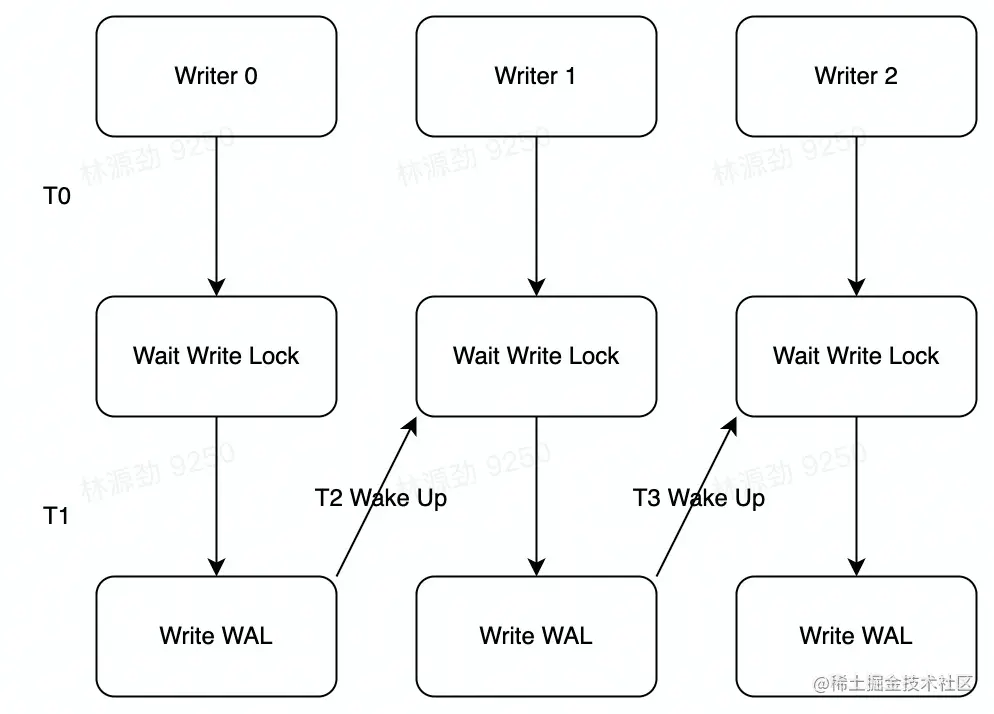

没有批量提交的话，只能链式唤醒。
链式唤醒加大前台延迟。

（2）Snapshot & SuperVision：

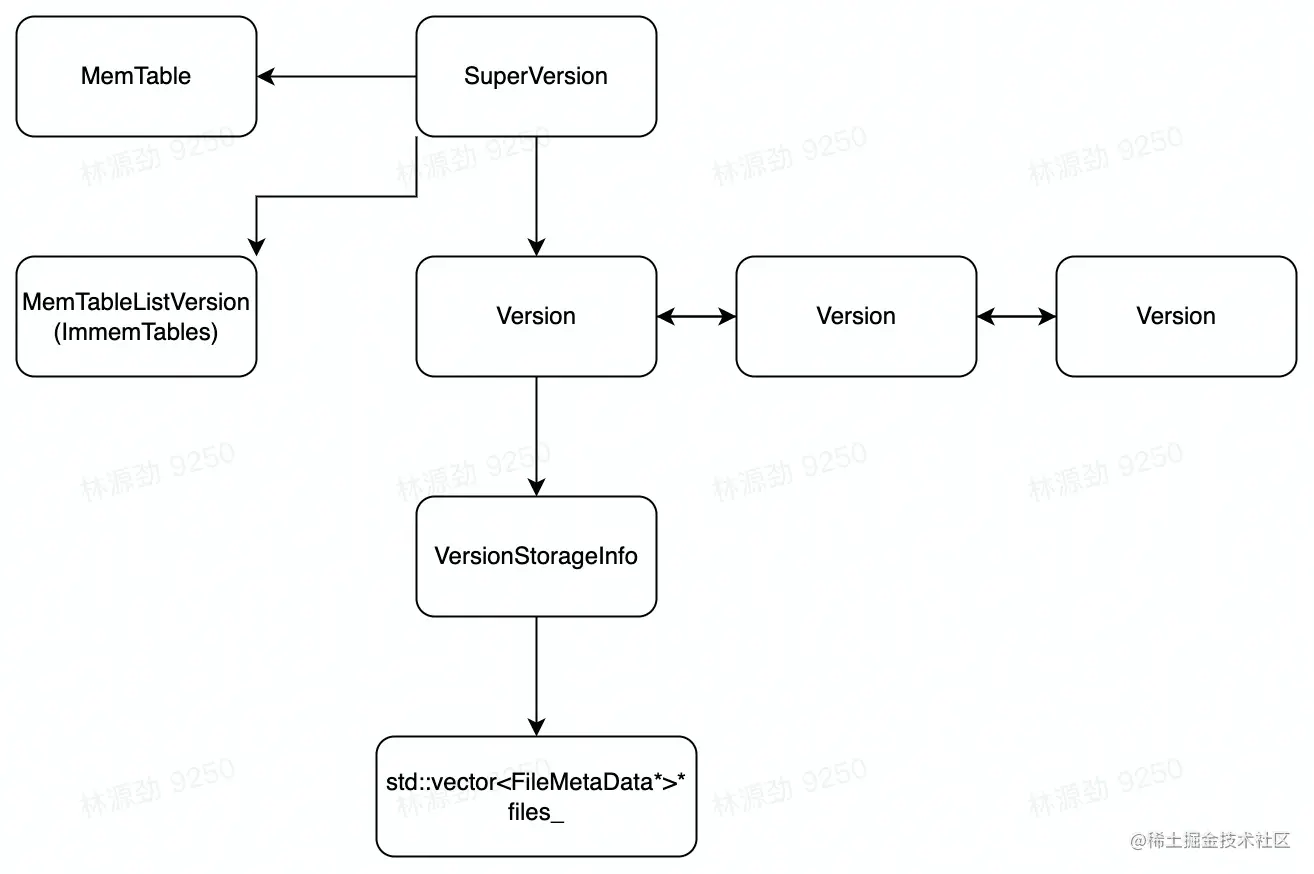

RocksDB的数据由3部分组成，MemTable/ lmmemTable / SST。持有这三部分数据并且提供快照功能的组件叫做SuperVersion。
MemTable和SST的释放依赖于引用计数。对于读取来说，只要拿着SuperVersion，从MemTable一级一级向下，就能查到记录。拿着SuperVersion不释放，等于是拿到了快照。

为了达到CPU缓存友好：有Thread Local缓存，读取只需要检查一下SuperVersion并标记ThreadLocal缓存正在使用即可。

（3）Get & BloomFilter：
LSMT点查需要访问的数据块更多。为了加速点查，一般LSMT引擎都会在SST中嵌入 BloomFilter。

（4）Compact - Level和Tier：
Compact在LSMT中是将Key区间有重叠或无效数据较多的SST进行合并，以此来加速读取或者回收空间。Compact策略可以分为两大类，Level和Tier。

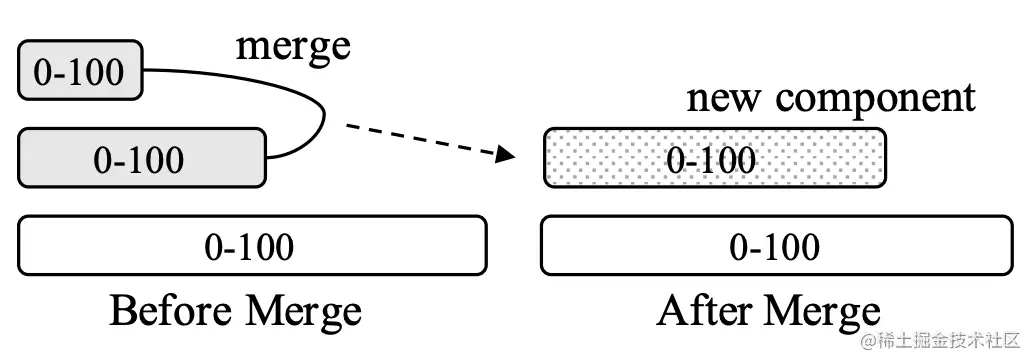

Level策略直接来自于LevelDB，也是 RocksDB的默认策略。每一个层不允许有SST的Key区间重合。

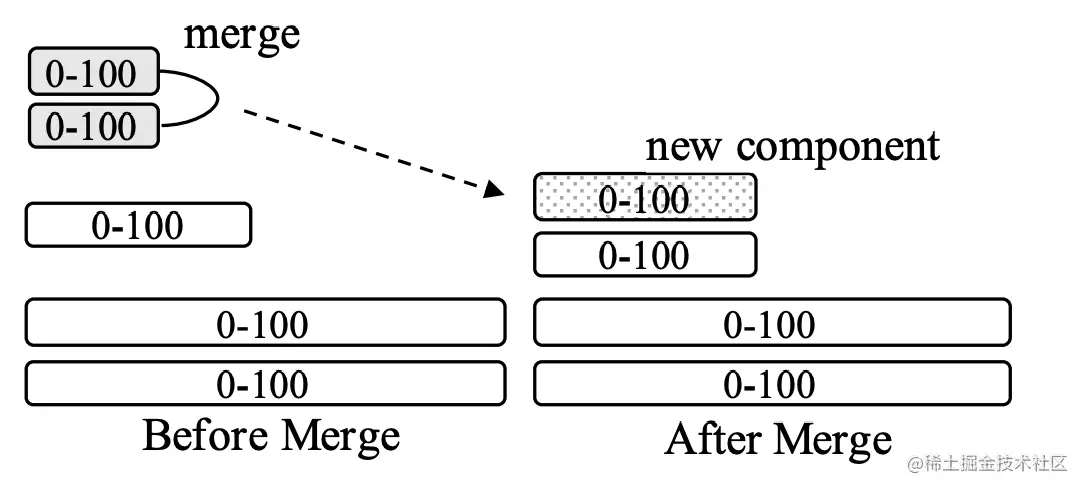

Tier策略允许LSMT每层有多个区间重合的SST。

3 LSMT模型理论分析

云原生层面，HBase比RocksDB就更云一些，SST直接存储于HDFS上。二者在理论存储模型上都是LSMT。

T：size ratio，每层LSMT比上一层大多少，LO大小为1，则 L1大小为T，L2为TA2，以此类推
L：level num，LSMT层数
B：每个最小的IO单位能装载多少条记录
M：每个 BloomFilter有多少bits
N：每个BloomFilter生成时用了多少条Key
S：区间查询的记录数量

Level写（Write）操作的复杂度： ${ O(Write_Level)=L* T*1/B = T * L/B }$
点查（Point Lookup）复杂度： ${ O(PointLookup_Level) = L* e^(-M/N) }$

Tier写（Write）操作的复杂度： ${ O(Write_Tier)= L* 1 * 1/B = L/B }$
点查（Point Lookup）复杂度： ${ O(PointLookup_Tier) = L* T* e^(-M/N) = T* L* e^(-M/N) }$

总结，Tier策略降低了写放大，增加了读放大和空间放大，Level策略增加了写放大，降低了读和空间放大。

4 LSMT存储引擎调优案例与展望

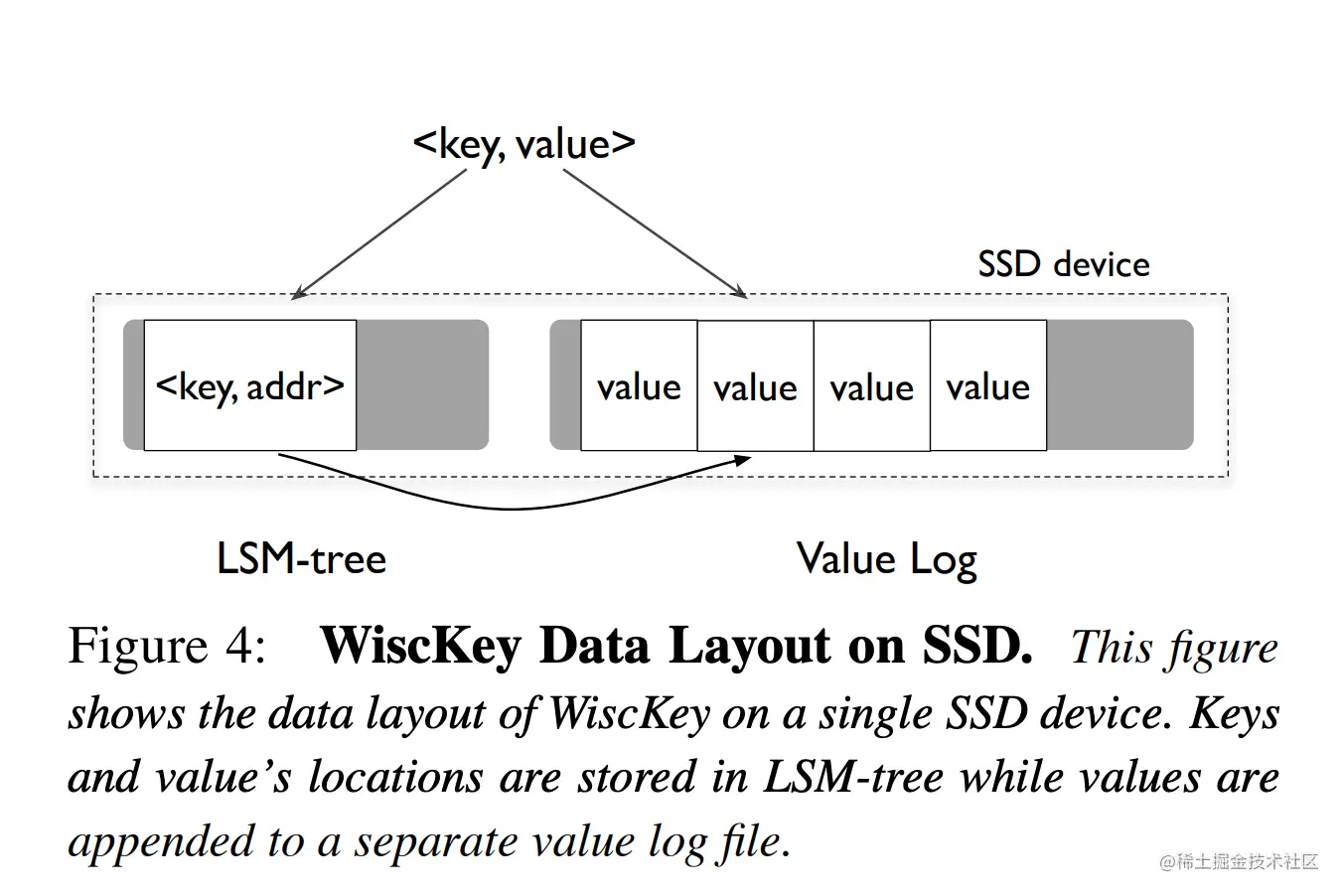

TerarkDB aka LavaKV是字节跳动自研的KV分离功能。（Value较长的记录的Value单独存储）

TerarkDB & Abase & ByteGraph

TerarkDB & Flink
