LSMT存储引擎浅析

这是我参与「第四届青训营」笔记创作活动的的第十四天

1.LSMT与存储引擎介绍

1.LSMT的历史

  • LSMT是Log-Structured Merge-Tree的缩写，由Patrick O‘Neil etc.在1996年的论文，The Log-Structured Merge-Tree (LSM-Tree)，提出。
  • 相较而言，B-Tree出现就早得多了，在1970年由Bayer, R.; McCreight, E.提出。
  • 早期的数据库系统一般都采用B-Tree家族作为索引，例如MySQL。2000 年后诞生的数据库大多采用LSMT索引，例如Google BigTable， HBase, Canssandra 等。

2.LSMT概述

一言以蔽之，通过Append-only Write +择机Compact来维护结构的索引树。 image.png

3.存储引擎

  • 以单机数据库MySQL为例，大致可以分为:
    • 计算层
    • 存储层(存储引擎层)
  • 计算层主要负责SQL解析/查询优化/计划执行。
  • 数据库著名的ACID特性，在MySQL中全部强依赖于存储引擎。
  • 除了保障ACID以外，存储引擎还要负责:
    • 屏蔽IO细节提供更好的抽象
    • 提供统计信息与Predicate Push Down能力
  • 存储引擎不掌控IO细节，让操作系统接管，例如使用mmap，会有如下问题:·
    • 落盘时机不确定造成的事务不安全
    • IO Stall
    • 错误处理繁琐
    • 无法完全发挥硬件性能

2.LSMT存储引擎的优势与实现

1.LSMT 与 B+Tree 异同

  • 在B+Tree中，数据插入是原地更新的
  • B+ Tree在发生不平衡或者节点容量到达阚值后，必须立即进行分裂来平衡
  • LSMT与B+Tree可以用统一模型描述
  • 从高层次的数据结构角度来看，二者没有本质的不同，可以互相转化

2.采用LSMT模型的原因

  • 在计算机存储乃至整个工程界都在利用Indirection处理资源的不对称性
  • 存储引擎面对的资源不对称性在不同时期是不同的 HDD 时代
  • 顺序与随机操作性能不对称 由于机械硬盘需要磁盘旋转和机械臂移动来进行读写，顺序写吞吐是随机读的25倍。

SSD 时代

  • 顺序写与随机写性能不对称 由于SSD随机写会给主控带来GC压力，顺序写吞吐是随机写的6倍。

小结:

  • HDD时代，顺序操作远快于随机操作
  • SSD时代，顺序写操作远快于随机写操作 这二者的共性是顺序写是一个对设备很友好的操作，LSMT符合这一点，而B+Tree依赖原地更新，导致随机写。

3.LSMT存储引擎的实现，以RocksDB为例

  • RocksDB是一款十分流行的开源LSMT存储引擎，最早来自Facebook (Meta) ，应用于MyRocks, TiDB等数据库。
  • 在字节内部也有Abase, ByteKV ，ByteNDB, Bytable 等用户。

1.Write

为了确保操作的原子性，RocksDB 在真正执行修改之前会先将变更写入 WAL（Write Ahead Log），WAL 写成功则写入成功。因为即使这时候程序 crash，在重启阶段可以通过回放 WAL 来恢复或者继续之前的变更。操作只有成功和失败两种状态。

RocksDB WAL 写入流程继承自 LevelDB。LevelDB 在 WAL 写入主要做的一个优化是多个写入者会选出一个 Leader，由这个 Leader 来一次性写入。这样的好处在于可以批量聚合请求，避免频繁提交小 IO。

但很多业务其实不会要求每次 WAL 写入必须落盘，而是写到 Kernel 的 Page Cache 就可以，Kernel 自身是会聚合小 IO 再下刷的。这时候，批量提交的好处就在于降低了操作系统调度线程的开销。

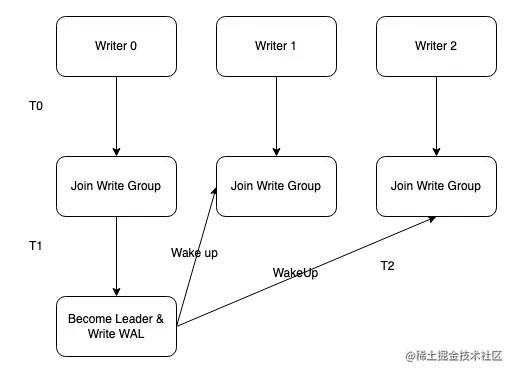

批量提交时，Leader 可以同时唤醒其余 Writer。

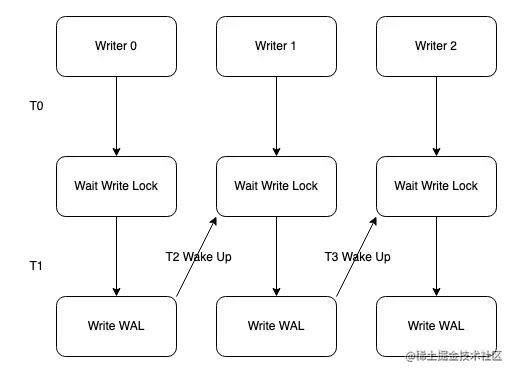

如果没有批量提交就只能链式唤醒了。

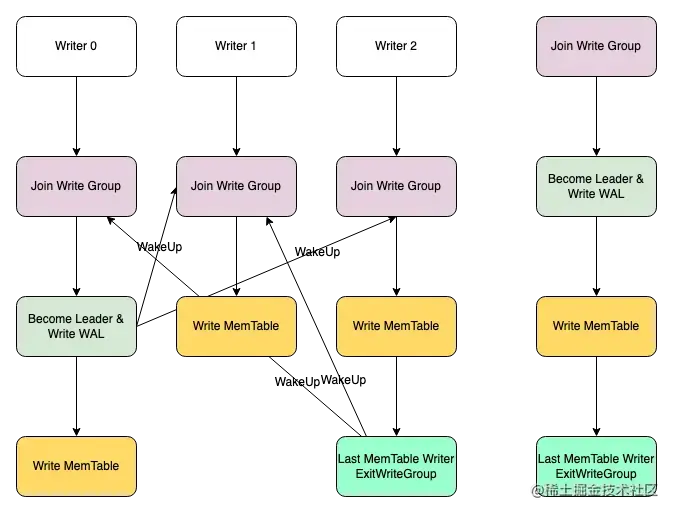

写完 WAL 实际还要写 MemTable，这步相比于写 WAL 到 Page Cache 更耗时而且是可以完全并行化的。RocksDB 在 LevelDB 的基础上主要又添加了并发 MemTable 写入的优化，由最后一个完成 MemTable 写入的 Writer 执行收尾工作。完整 RocksDB 写入流程如下：

为了方便更好表明哪些事件是同时发生的，相同时刻的事件的背景颜色是一样的。


RocksDB 为了保证线性一致性，必须有一个 Leader 分配时间戳，每条修改记录都会带着分配到的时间戳，也必须有一个 Leader 推进当前可见的时间戳。目前的写入流程已经相当优化了。

2.Snapshot & SuperVision

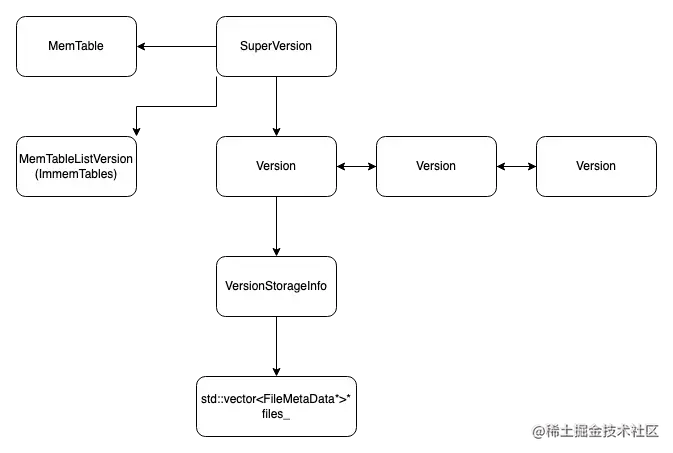

RocksDB 的数据由 3 部分组成，MemTable / ImmemTable / SST。直接持有这三部分数据并且提供快照功能的组件叫做 SuperVersion。


RocksDB 的 MemTable 和 SST 的释放与删除都依赖于引用计数，SuperVersion 不释放，对应的 MemTable 和 SST 就不会释放。对于读取操作来说，只要拿着这个 SuperVersion，从 MemTable 开始一级一级向下，就能查询到记录。那么拿着 SuperVersion 不释放，等于是拿到了快照。

如果所有读者开始操作前都给 SuperVersion 的计数加 1，读完后再减 1，那么这个原子引用计数器就会成为热点。CPU 在多核之间同步缓存是有开销的，核越多开销越大。一般工程上可以简单估计，核多了之后 CAS 同一个 cache line，性能不会超过 100W/s。为了让读操作更好的 scale，RocksDB 做了一个优化是 Thread Local SuperVersion Cache。每个读者都缓存一个 SuperVersion，读之前检查下 SuperVersion 是否过期，如果没有就直接用这个 SuperVersion，不需要再加减引用计数器。如果 SuperVersion 过期了，读者就必须刷新一遍 SuperVersion。为了避免某一个读者的 Thread Local 缓存持有一个 SuperVersion 太久导致资源无法回收，每当有新的 SuperVersion 生成时会标记所有读者缓存的 SuperVersion 失效。

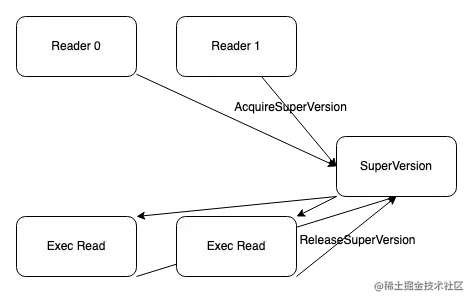

没有 Thread Local 缓存时，读取操作要频繁 Acquire 和 Release SuperVersion


有 Thread Local 缓存时，读取只需要检查一下 SuperVersion 并标记缓存正在使用即可，可以看出多核之间的交互就仅剩检查 SuperVersion 缓存是否过期了。


3.LSMT 存储引擎的实现- Get & BloomFilter

  • RocksDB的读取在大框架上和B+ Tree类似，就是层层向下。
  • 相对于B+ Tree，LSMT点查需要访问的数据块更多。为了加速点查，一般LSMT引擎都会在SST中嵌入BloomFilter。 [1，10]表示这个索引块存储数据的区间在1-10之间。查询2，就是顺着标绿色的块往下。


4.Compact - Level

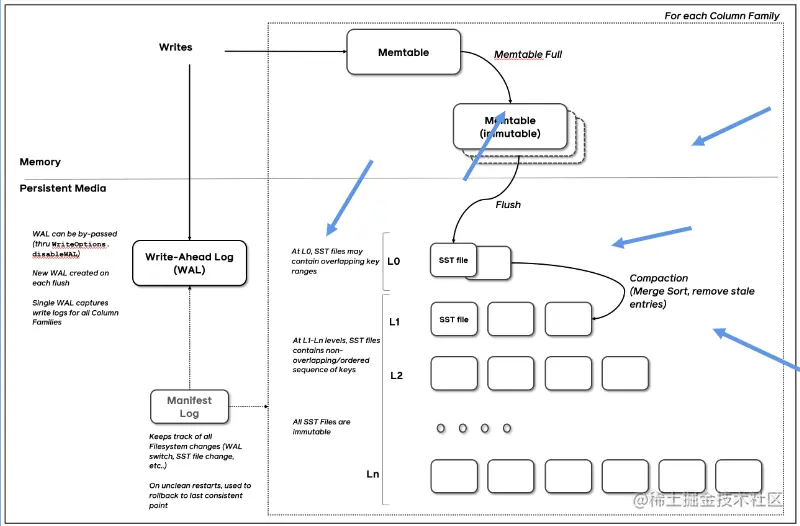

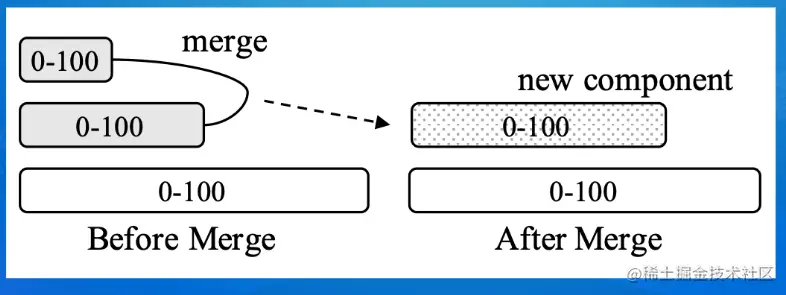

  • Compact在LSMT中是将Key区间有重叠或无效数据较多的SST进行合并，以此来加速读取或者回收空间。Compact 策略可以分为两大类，Level 和Tier。下图是Level策略， image.png
  • Level策略直接来自于LevelDB，也是RocksDB的默认策略。每一个层不允许有SST的Key区间重合。

5.LSMT存储引擎的实现Compact - Tier

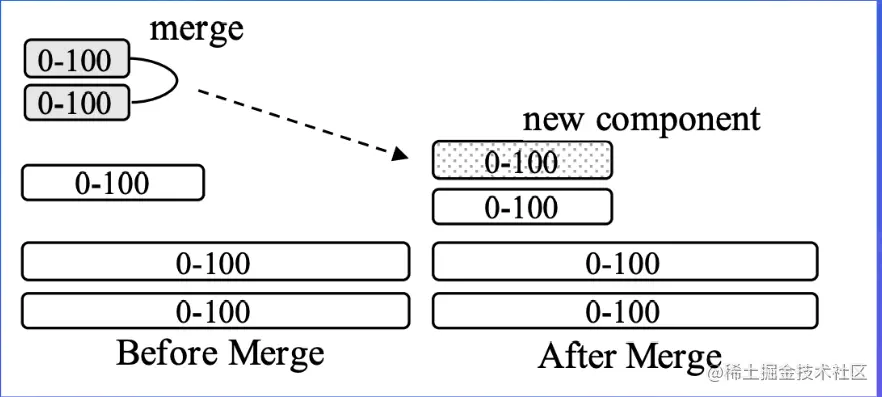

Tier策略允许LSMT每层有多个区间重合的SST


3.LSMT模型理论分析

1.Cloud-Native LSMT Storage Engine - HBase

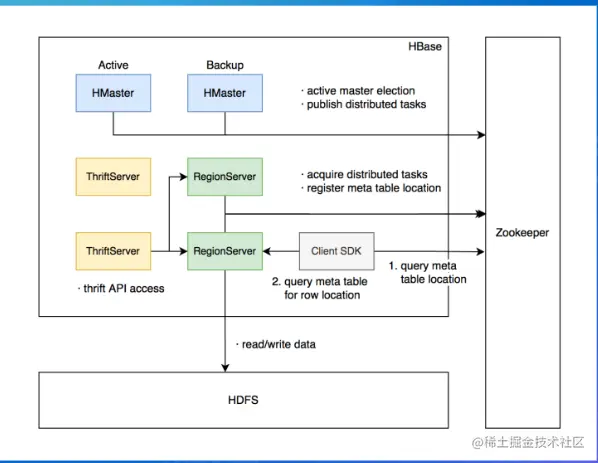

  • RocksDB是单机存储引擎，那么现在都说云原生，HBase比RocksDB就更「云」一些，SST直接存储于HDFS上。
  • 二者在理论存储模型上都是LSMT。 image.png

2.LSMT模型算法复杂度分析

  • T:sizeratio,每层LSMT比上一层大多少，LO大小为1，则L1大小为T,L2为T^2，以此类推
  • L: level num，LSMT层数B:每个最小的IO单位能装载多少条记录
  • M:每个BloomFilter有多少bits
  • N:每个BloomFilter生成时用了多少条Key
  • S:区间查询的记录数量

1.LSMT模型算法复杂度分析- Level

Write

  • 每条记录抵达最底层需要经过L次Compact,每次Compact Ln的一个小SST和Ln+1的一 个大SST。
  • 设小SST的大小为1，那么大SST的大小则为T，合并开销是1+T，换言之将1单位的Ln的 SST推到Ln+1要耗费1+T的IO，单次Compact写放大为T。
  • 每条记录的写入成本为1/B次最小单位IO。
  • O(Write_ Level) =LT1/B=T*L/B Point Lookup
  • 对于每条Key, 最多有L个重叠的区间。
  • 每个区间都有BloomFilter,失效率为e^(-M/N)， 只有当BloomFilter失效时才会访问下一层。
  • O(PointLookup_ _Leve1) = L* e^(-M/N)
  • 注意，这里不乘1/B系数的原因是写入可以批量提交拉低成本，但是读取的时候必须对齐到最小读取单元尺寸。

2.LSMT模型算法复杂度分析 - Tier

Write

  • 每条记录抵达最底层前同样要经过L次Compact,每次Compact Ln中T个相同尺寸的SST 放到Ln+1。
  • 设SST大小为1，那么T个SSTCompact的合并开销是T，换言之将T单位的Ln的SST推 到Ln+1要耗费T的IO，单次Compact的写放大为T/T=1。
  • 每条记录的写入成本为1/B次最小单位IO。
  • O(Write_ _Tier) = L*1 *1/B=L/B Point Lookup
  • 对于每条Key,有L层。
  • 每层最多有T个重叠区间的SST,对于整个SST来说有T * L个可能命中的SST，乘上BloomFilter的失效率，e^(-M/N)， 可得结果。
  • O(PointLookup_ _Tier) = LT e^(-M/ N) = T * L* e^(-M/N)
  • 注意，这里不乘1/B系数的原因是写入可以批量提交拉低成本，但是读取的时候必须对齐到最小读取单元尺寸。

3.总结

Tier策略降低了写放大，增加了读放大和空间放大，Level 策略增加了写放大，降低了读和空间放大。

4.LSMT存储引擎调优案例与展望

1.LSMT 存储引擎调优案例 - TerarkDB

  • TerarkDB aka LavaKV是字节跳动内部基于RocksDB深度定制优化的自研LSMT存储引擎，其中完全自研的KV分离功能，上线后取得了巨大的收益。
  • KV分离受启发于论文WiscKey: Separating Keys from Values in SSD-conscious Storage,概括起来就是Value较长的记录的Value单独存储。

2.LSMT 存储引擎调优案例- TerarkDB & Flink

在字节内部Flink流处理状态存储场景实测

收益结论:

  1. 平均CPU开销在3个作业.上降低了26%~39%
  2. 峰值CPU开销在广告作业上有明显的收益，降低了67%
  3. 平均容量开销在3个作业.上降低了17% ~ 31.2%
  4. 直播业务某集群容量不收缩，TerarkDB的schedule TTL GC彻底解决了该问题

3.存储引擎最新发展趋势-新硬件

随着硬件的发展，软件设计也会随着发生改变。近年来，出现了许多新的存储技术，例如SMR HDD，Zoned SSD / OpenChannel SSD，PMem等。如何在这些新硬件上设计/改进存储引擎是一大研究热点。

e.g. MatrixKV: Reducing Write Stalls and Write Amplification in LSM-tree Based KV Stores with Matrix Container in NVM

这篇论文中的设计将LO整个搬进了PMem,降低了写放大。

4.存储引擎最新发展趋势 - 新模型

经典LSMT模型是比较简单的，有时候不能应对所有工况，可以提出新的模型来解决问题。

e.g. WiscKey: Separating Keys from Values in SSD-conscious Storage 通过额外增加一个Value Store来存储大Value的记录来降低总体写放大。

e.g. REMIX: Efficient Range Query for LSM-trees 通过额外增加一种SST的类型来加速范围查询的速度

5.存储引擎最新发展趋势-新参数/新工况

已有的模型，在新的或者现有工况下，参数设置的不合理，可以通过更精确的参数设置来提升整体性能。

e.g The Log-Structured Merge-Bush & the Wacky Continuum，在最后一层使用Level Compaction,之上使用Tier Compaction，通过在除了最后一层以外的 SST加大BloomFilter的bits数来规避Tier Compaction带来的点查劣化。

5.总结

  • 单机数据库的ACID特性依赖于存储引擎
  • LSMT存储引擎的顺序写特性更适合现代计算机体系结构
  • LSMT和B+Tree可以用同一模型描述并互相转化
  • Level Compaction策略，降低了读放大和空间放大，增加了写放大
  • Tier Compaction策略，降低了写放大，增大了读放大和空间放大
  • 分布式KV存储，如HBase,背后的理论模型与单机存储引擎RocksDB一样都是 LSMT
