Flink系统架构|青训营笔记
1. flink简介
官方定义：
Apache Flink 是一个框架和分布式处理引擎，用于对无界和有界数据流进行有状态计算。
定义中主要有两个关注点：
- 针对有界和无界数据流
- 有状态计算
除了上述的定义之外，flink的其它特性如下所示：
- 支持高吞吐、低延迟、高性能的流处理
- 支持带有事件时间的窗口（Window）操作
- 支持有状态计算的 Exactly-once 语义
- 支持高度灵活的窗口（Window）操作，支持基于 time、count、session，以及 data-driven 的窗口操作
- 支持具有 Backpressure 功能的持续流模型
- 支持基于轻量级分布式快照（Snapshot）实现的容错
- Flink 在 JVM 内部实现了自己的内存管理
- 支持迭代计算
- 支持程序自动优化：避免特定情况下 Shuffle、排序等昂贵操作，中间结果有必要进行缓存
2.flink于其它引擎的效果对比

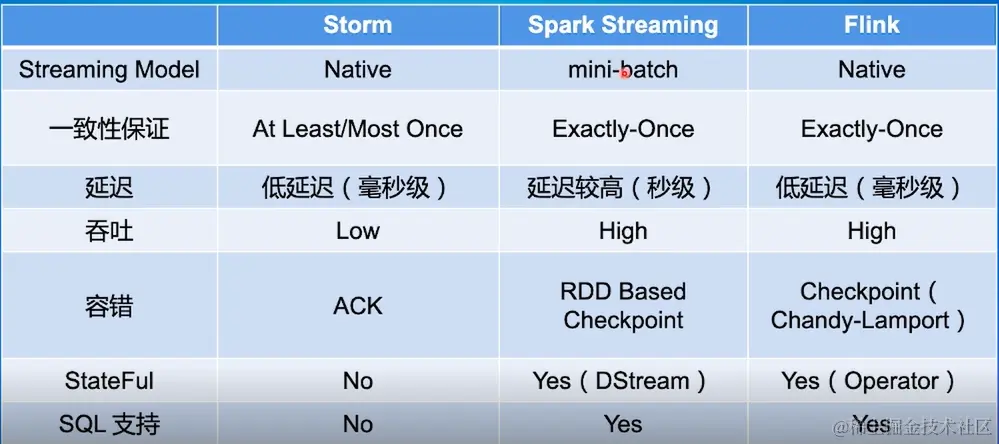

从图中可以得知，相较于Spark Streaming的微批处理放式，flink有着更高的处理速度，而较于Storm，flink的精确一致性有好的优势，以及flink的高吞吐，甚至flink的SQL化使得flink更为普及
3.flink的架构
3.1 flink的分层架构
下图为flink的分层架构图
1.SDK层：flink的最顶层包括有SQL/Table,DataStream,Python三个类
2.Runtime层：这一层提供了统一的DAG，用来描述处理数据的Pipeline，并转化为DAG图，调度层再把DAG转化为分布式环境下的TASK，其之间通过Shuffle传输数据
3.状态存储层：负责存储算子的状态信息
4.资源调度层：目前flink可以部署在多种环境下
3.2 flink的整体架构

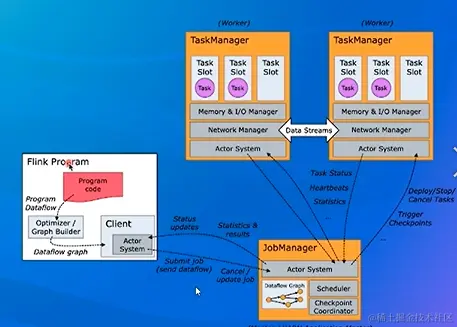

在flink的整体架构中，主要包括有JobManger和TaskManger两个核心组件，接下来针对这两个核心组件进行详细介绍。 flink整体架构图：
3.2.1 JobManger
Flink遵循Master-Slave原则，JobManager为Master节点，TaskManager为Slave节点.
- 作为主进程（Master Process），JobManager控制着单个应用程序的执行，也就是每个应用都由一个不同的JobManager管理。
- JobManager可以接受需要执行的应用，该应用会包含一个所谓的Job Graph（任务图），即逻辑Dataflow Graph（数据流图），以及一个打包了全部所需类、库以及其他资源的JAR文件。
- JobManager将JobGraph转化为名为Execution Graph（执行图）的物理Dataflow Graph，其中包含了所有可以并发实行的任务。
- JobManager会从ResourceManager申请执行任务的必要资源——TaskManager slot，一旦它收到了足够数量的TaskManager slot，它就会将Execution Graph中的任务分发给TaskManager来执行。在执行过程中，JobManager还要负责所有需要集中协调的操作，如创建CheakPoint等。
3.2.2 TaskManger
- TaskManager是Flink的工作进程（Worker Process），在Flink的搭建过程中要启动多个TaskManager。每个TaskManager提供一定数量的slot（处理槽），slot的数量限制了TaskManager可执行的任务数。
- TaskManager在启动之后会向ResourceManager注册它的slot，当接收到ResourceManager的指示时，TaskManager会向JobManager提供一个或者多个slot。之后JobManager就可以向slot中分配任务来执行。
- 在执行过程中，运行同一应用的不同任务的TaskManager之间会产生数据交换。
