用kind和MetalLB进行多集群测试

迪鲁宾
148 阅读5分钟

分布式应用有很多定义，但通常它们被定义为在由多台计算机组成的网络上运行的应用。如今，这很可能意味着一个在多个Kubernetes集群上运行的应用程序，这些集群分布在一个大的地理区域。由于这样的集群是分布式的，它们有很多好处--如高可用性、速度、弹性--但它会使开发、操作和测试这样的应用变得繁琐。Bank-Vaults的Multi-DC功能就是这样一个分布式应用；它的测试没有自动化，需要我们在每次重要的PR进入主程序时手动测试。这篇博文展示了如何在本地建立一个多集群测试基础设施，并在集群之间进行适当的负载平衡。另外，我们将向你展示我们如何在该基础设施上测试Bank-Vaults。

本地多集群 🔗︎

对于在本地测试Kubernetes应用程序，首先，你需要在你的笔记本电脑上有一个集群。许多项目提供了在本地运行Kubernetes集群，比如minikube、kind、Docker for Mac、k3s等等。我们最喜欢kind ，因为它是高度可定制的，是轻量级的，并且自己在Docker中运行，这带来了很多机会--正如你将看到的。在本教程中，我们将用kind创建三个Kubernetes集群，然后将它们加入Vault。

计划是将Vault与Bank-Vaults部署到这些集群中，并将它们与Raft存储后端连接。这个过程是完全自动化的，从Kubernetes集群的创建直到多DC Vault Raft集群读取为健康。这些基于Raft的Vault节点之间的通信是通过LoadBalancer类型的Kubernetes服务完成的。拥有一个有效的LoadBalancer服务是绝对必要的，为此，我们将在每个集群上配置一个MetalLB实例。我们已经在上一篇关于MetalLB的文章中详细介绍了如何在内部集群中工作。

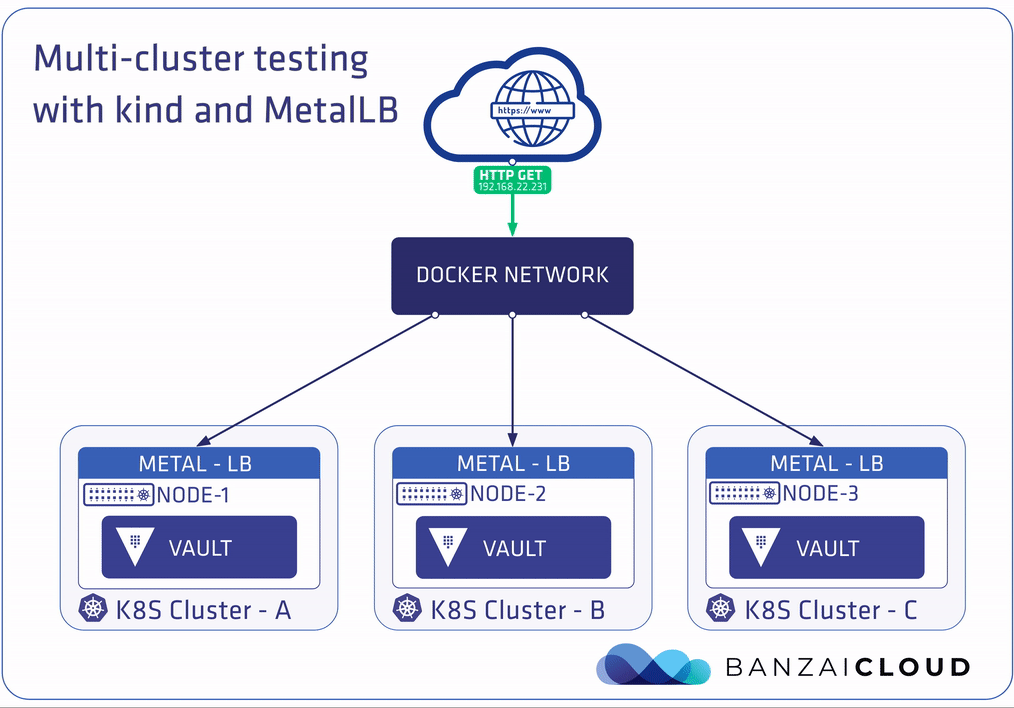

MetalLB Layer2

在多集群上运行Bank-Vaults 🔗︎

我们将使用Bank-Vaults仓库中的multi-dc-raft.sh脚本来设置3个基于kind 的Kubernetes集群，在其上安装MetalLB，并在整个平台上安装Bank-Vaults。我们也用这个脚本对整个项目进行持续集成。如果脚本以0退出，说明多集群Raft设置是健康的。

对于自动解封的Vault集群，我们有必要将解封密钥存储在集群外的某个地方（加密）。在这个例子中，一个 "外部 "Vault实例被用作KMS服务（在Kubernetes集群之外）。kind ，创建自己的Docker网络，称为kind （这可以用KIND_EXPERIMENTAL_DOCKER_NETWORK 环境变量覆盖），并在此基础上提供集群。设置脚本在Kubernetes节点运行的同一个kind Docker网络上部署了一个Vault Docker容器，因此它们可以在网络层面上看到对方。集群内的三个Vault实例与这个 "外部 "实例解封。

在本地运行这个测试的要求（如果你已经在使用Kubernetes，你可能已经有了大部分的要求）如下。

在检查完资源库后，在本地运行安装程序。

$ ./operator/deploy/multi-dc/test/multi-dc-raft.sh install
Creating cluster "primary" ...
 ✓ Ensuring node image (kindest/node:v1.19.1) 🖼
 ✓ Preparing nodes 📦
 ✓ Writing configuration 📜
 ✓ Starting control-plane 🕹️
 ✓ Installing CNI 🔌
 ✓ Installing StorageClass 💾
Set kubectl context to "kind-primary"
You can now use your cluster with:
# ...
# A few minutes later
# ...
Waiting for for tertiary vault instance...
pod/vault-tertiary-0 condition met

Multi-DC Vault cluster setup completed.

现在设置完成了，你可以分析集群和运行在上面的Vaults，包括它们如何成功地相互连接。这些是我们在该顶层的Docker容器。

$ docker ps
CONTAINER ID        IMAGE                  COMMAND                  CREATED             STATUS              PORTS                       NAMES
4ce56b6efe33        vault                  "docker-entrypoint.s…"   19 minutes ago      Up 19 minutes       8200/tcp                    central-vault
af4c70d249bd        kindest/node:v1.19.1   "/usr/local/bin/entr…"   20 minutes ago      Up 20 minutes       127.0.0.1:59885->6443/tcp   tertiary-control-plane
852771794e95        kindest/node:v1.19.1   "/usr/local/bin/entr…"   21 minutes ago      Up 21 minutes       127.0.0.1:59542->6443/tcp   secondary-control-plane
f017a2d80e89        kindest/node:v1.19.1   "/usr/local/bin/entr…"   22 minutes ago      Up 22 minutes       127.0.0.1:59202->6443/tcp   primary-control-plane

所有种类的Kubernetes节点都是Docker容器，kind ，在同一个Docker网络上启动它们，这被称为kind 。让我们看一下这个网络的子网。

$ docker network inspect kind

    "IPAM": {
        "Driver": "default",
        "Options": {},
        "Config": [
            {
                "Subnet": "172.18.0.0/16",
                "Gateway": "172.18.0.1"
            },

$ docker inspect primary-control-plane --format '{{.NetworkSettings.Networks.kind.IPAddress}}'
172.18.0.2

172.18.0.0/16，这是一个很多的地址。这三个节点从这个CIDR中得到一个地址。测试脚本从这个Docker子网为三个MetalLB控制器分配了三个范围，他们在相应的集群中管理地址。

  • 172.18.1.128/25（主）。
  • 172.18.2.128/25 (二级)
  • 172.18.3.128/25 (三级)

现在，我们要在MetalLB中使用第二层的配置。这不需要任何特殊的重新配置（kind 中默认的kube-proxy 模式是 "iptables"，这也减少了步骤），只需要为3个MetalLB实例管理以下配置的地址范围（用于主集群）。

apiVersion: v1
kind: ConfigMap
metadata:
  namespace: metallb-system
  name: config
data:
  config: |
    address-pools:
    - name: default
      protocol: layer2
      addresses:
      - 172.18.1.128/25

第二层的配置在整个kind Docker网络上工作。MetalLBspeakers 组件在整个172.18.0.0/16网络中向地址解析协议（ARP）传达IP地址。

让我们确定，由于MetalLB的存在，现在一级实例在172.18.1.128到172.18.1.255范围内的一个地址（172.18.1.128）上可用。

$ kubectl config use-context kind-primary
$ kubectl get services
NAME                       TYPE           CLUSTER-IP       EXTERNAL-IP    PORT(S)                                                       AGE
kubernetes                 ClusterIP      10.96.0.1                 443/TCP                                                       9m48s
vault-operator             ClusterIP      10.109.203.236            80/TCP,8383/TCP                                               6m50s
vault-primary              LoadBalancer   10.103.77.250    172.18.1.128   8200:31187/TCP,8201:32413/TCP,9091:32638/TCP,9102:30358/TCP   5m44s
vault-primary-0            ClusterIP      10.109.38.127             8200/TCP,8201/TCP,9091/TCP                                    5m43s
vault-primary-configurer   ClusterIP      10.111.165.239            9091/TCP                                                      5m26s

现在三级实例（172.18.3.128:8201）可以加入一级和二级节点的集群，我们将在日志中看到。

$ kubectl config use-context kind-tertiary
$ kubectl logs -f vault-tertiary-0 -c vault
...
2020-09-17T07:10:45.223Z [INFO]  storage.raft: initial configuration: index=1 servers="[
  {Suffrage:Voter ID:6caa8795-74f1-d97b-5652-e592f2694a13 Address:172.18.1.128:8201}
  {Suffrage:Voter ID:44ede1d6-c12a-86d5-a34b-7521ce0096b9 Address:172.18.2.128:8201}
  {Suffrage:Voter ID:db17edbd-f423-ab47-3e5d-17624add5abf Address:172.18.3.128:8201}
]"
...

要完全删除测试设置，请运行以下内容。

$ ./operator/deploy/multi-dc/test/multi-dc-raft.sh uninstall
Deleting cluster "primary" ...
Deleting cluster "secondary" ...
Deleting cluster "tertiary" ...
central-vault

有了这个小脚本以及kind和MetalLB的帮助，我们可以很容易地测试这个复杂的多集群Vault设置，甚至在一台商品笔记本电脑上，或者--完全自动化--在一个托管的CI解决方案上，以防止错误潜入代码库。当你需要进行实验并希望在多集群应用程序中添加新功能时，这种设置也很方便。请随意抓取该脚本并使用它来安装你的应用程序。
