这是我参与【第四届青训营-大数据场】笔记创作活动的第7天

Spark中对shuffle的抽象-宽依赖、窄依赖

窄依赖:

  • 父 RDD 的每个分片至多被子
  • RDD 中的一个分片所依赖

宽依赖:

  • 父 RDD 中的分片可能被子
  • RDD 中的多个分片所依赖

Shuffle Dependency 构造

  • A single key-value pair RDD, i.e. RDD[Product2[K, V]]. Partitioner (available as partitioner property) Serializer,
  • Optional key ordering (of Scala’s scala.math.Ordering type) Optional Aggregator,
  • mapSideCombine flag which is disabled (i.e. false) by default.

Shuffle Dependency构造-Aggregator

  • createCombiner:只有一个value 的时候初始化的方法
  • mergeValue: 合并一个 value 到 Aggregator 中
  • mergeCombiners:合并两个 Aggregator

Shuffle 实现的发展历程

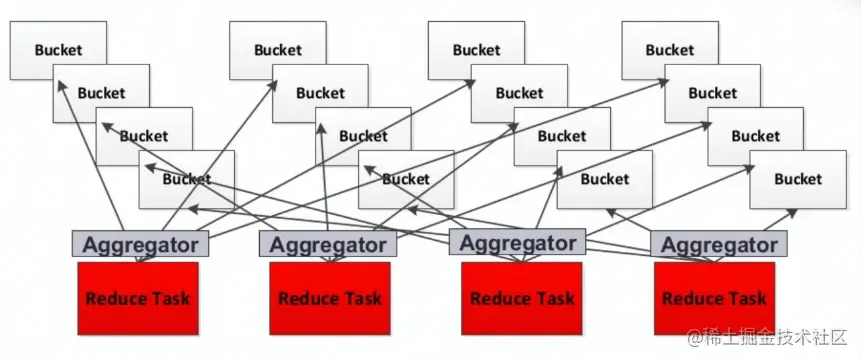

  • Spark 0.8 及以前 Hash Based Shuffle
  • Spark 0.8.1 为 Hash Based Shuffle引入File Consolidation机制.Spark 0.9 引入 ExternalAppendOnlyMap
  • Spark 1.1 引入 Sort Based Shuffle，但默认仍为 Hash Based Shuffle Spark 1.2 默认的 Shuffle 方式改为 Sort Based Shuffle Spark 1.4 引入 Tungsten-Sort Based Shuffle
  • .Spark 1.6 Tungsten-Sort Based Shuffle 并入 Sort Based Shuffle. Spark 2.0 Hash Based Shuffle 退出历史舞台


  • 使用基于netty的网络通信框架

  • 位置信息记录在MapOutputTracker中

  • 主要会发送两种类型的请求

  • OpenBlocks请求

  • 。Chunk请求或Stream请求

  • 区分local和remote节省网络消耗

  • 防止OOM

  • maxBytesInFlight

  • maxReqslnFlight

  • maxBlocksInFlightPerAddress

  • maxReqSizeShuffleToMem

  • maxAttemptsOnNettyOOM

Reader 实现-ShuffleBlockFetchlterator

  • ESS作为一个存在于每个节点上的agent
  • 为所有Shuffle Reader提供服务，从而
  • 优化了Spark作业的资源利用率，
  • MapTask在运行结束后可以正常退出


Shuffle 优化使用的技术: Netty Zero Copy

  • 可堆外内存，避免 JVM 堆内存到堆外内存的数据拷贝。

  • VCompositeByteBuf、Unpooled.wrappedBuffer、ByteBuf.slice ，可以合并、包装、切分数组，避 免发生内存拷贝

  • Netty 使用 FileRegion 实现文件传输，FileRegion 底层封装了 FileChannel#transferTo()方法，可以将文件缓冲区的数据直接传输到目标 Channel，避免内核缓冲区和用户态缓冲区之间的数据拷贝

  • AQE 根据 shuffle 文件统计数据自动检测倾斜数据，将那些倾斜的分区打散成小的子分区，然后各自进行join。

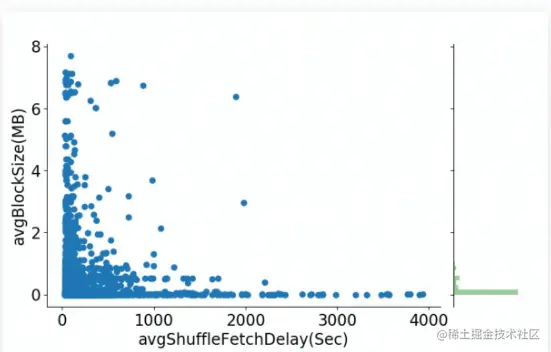

为什么需要 Push Shuffle

Avg 1O size太小，造成了大量的随机1O，严重影响磁盘的吞吐 M*R次读请求，造成大量的网络连接，影响稳定性

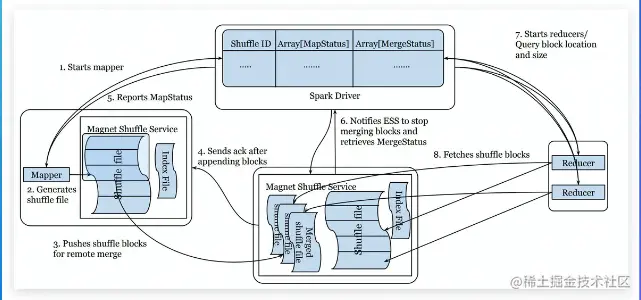

Magnet 实现原理

  • Spark driver组件，协调整体的shuffle操作 map任务的shuffle writer过程完成后，增加了一个额外的操作push-merge，将数据复制一份推到远程shuffle服务上

  • magnet shuffle service是一个强化版的ESS。将隶属于同一个shuffle partition的block，会在远程传输到magnet 后被merge到一个文件

  • reduce任务从magnet shuffle service 接收

  • 合并好的shuffle数据

  • bitmap: 存储已merge的mapper id，防止重复merge

  • position offset: 如果本次block没有正常 merge，可以恢复到上一个block的位置 currentMapld:标识当前正在append的 block，保证不同mapper 的block能依次 append

Magnet可靠性

  • 如果Map task输出的Block没有成功Push到magnet上，并且反复重试仍然失败，则reduce task直接从ESS上拉取原始block数据
  • 如果magnet上的block因为重复或者冲突等原因，没有正常完成merge的过程，则reduce
  • task直接拉取未完成merge的block
  • 如果reduce拉取已经merge好的block失败，则会直接拉取merge前的原始block本质上，magnet中维护了两份shuffle数据的副本
