用canvas实现一个简易流程图

本文已参与「新人创作礼」活动，一起开启掘金创作之路。 点击查看活动详情

写在前面

前面我们实现了一个简单的canvas库 100行代码写个canvas库 ，现在我们试一下这个库实际用起来怎么样，能不能满足常规的开发要求。流程图大家应该都见过用过，我们实是能不能整个简易版出来。

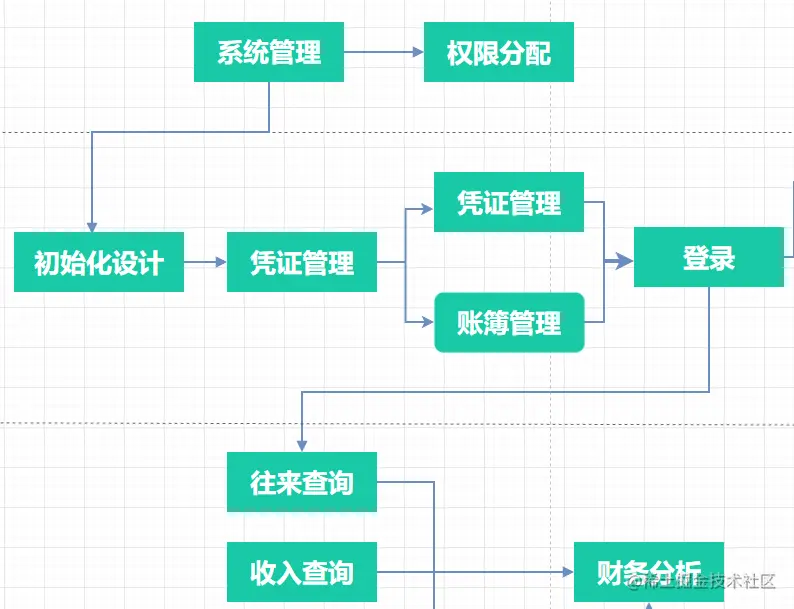

像这种

文字节点

由于前面我们实现的库已经实现了拖拽、点击这些交互功能，我们直接实现具体的业务类。 一个文字节点由一个文本，一个背景，一个删除按钮，四周边线中间的吸附点（连线的时候要用到）

class TextElement {
    constructor(options) {
        // 先初始化一个组合容器
        this.container = new Container({
            x: options.x,
            y: options.y,
            w: options.w,
            h: options.h
        });

        // 内置一个粉色背景（这里当然可以用传参来自定义颜色）
        this.bg = new Rect({
            x: 0,
            y: 0,
            w: options.w,
            h: options.h,
            offsetX: 0,
            offsetY: 0,
            color: "pink"
        })

        // 内置一个删除按钮
        this.icon = new Icon({
            offsetX: options.w - 20,
            offsetY: 0,
            w: 20,
            h: 20,
            src: "./close"
        }); // icon固定在容器右上角

        this.icon.addEvent("click", (t) => {
            this.container.destory();
        });

        // 文本
        this.word = new Word({
            text: options.text,
            offsetX: 0,
            offsetY: options.h / 2,
            color: "blue"
        }); // 文本垂直居中

        // 把这几个元素都加到容器里
        this.container.add(this.bg)
        this.container.add(this.icon);
        this.container.add(this.word);

        return this.container
    }
}

这样一个文字节点就准备好了，我们初始化几个看看效果

// 初始化一个800 * 700的舞台
let s2 = new Stage(document.getElementById("stage"));

// 在 (50, 50)的位置初始化一个200 * 50的文字板
let t1 = new TextElement({
    text: "hello 解决1",
    x: 350,
    y: 250,
    w: 200,
    h: 50,
    color: "blue",
    parent: s2
});
s2.add(t1);

连线节点

连线的功能一度搞得我好头痛，因为连线的操作跟其他的节点操作完全不一样。 首先连线有两个端点都可以拖拽，连线还能拖拽到文本节点上，拖上去就要吸附住，接下来拖拽文本节点，线段也要跟着变，连线还能从节点上拖走，绘制连线的箭头，两个文本之间怎么绘制出一个最合适的连线（这个我暂时只解决了几个简单的相对位置）等等，所以最终连线节点我没有用组合容器Container实现，而是单独实现了一个类，具体功能设计在代码里都有注释。

class Connect {
    // 连线的起止点，可以是文本节点
    constructor(startPoint, endPoint) {
        // 起点，Point其实就是一个实心圆，只不过封装了一下，响应了Stage的功能，有了拖拽和事件的能力
        this.startPoint = new Point({
            x: startPoint.x,
            y: startPoint.y,
            r: 5,
            color: "green"
        })
        // 终点
        this.endPoint = new Point({
            x: endPoint.x,
            y: endPoint.y,
            r: 5,
            color: "green"
        })
        // 把拖拽点放入children用来判断绘制

        this.children.push(this.startPoint)
        this.children.push(this.endPoint)
    }

    draw(ctx) {
        // 重头戏
        // 1 要判断起止点是否有吸附对象，有的话要更新位置
        if(this.startBindTarget) {
            this.startPoint.x = this.startBindTarget.x
            this.startPoint.y = this.startBindTarget.y
        }
        if(this.endBindTarget) {
            this.endPoint.x = this.endBindTarget.x
            this.endPoint.y = this.endBindTarget.y
        }

        // 2 绘制线段，和最后的指向箭头，这里我自己根据起始点生成了一条路径（可以自行实现）
        ctx.beginPath();
        ctx.lineWidth = 3
        ctx.strokeStyle = this.color;
        // 绘制连线，箭头用倒数第二个点和最后一个点来确定
        let path = getElementPathLinePoints(
            Object.assign(this.startPoint, {w: 0, h: 0}),
            Object.assign(this.endPoint, {w: 0, h: 0}));
        let sp = path[0];
        let ep = path[path.length - 1];
        let secToLast = path.length > 2 ? path[path.length - 2] : sp
        let pathPoints = path.slice(1, path.length - 1);

        var arrowPoints = getArrowControlPoint(secToLast, ep)
        ctx.moveTo(sp.x, sp.y);
        pathPoints.forEach((item) => {
            ctx.lineTo(item.x, item.y);
        });
        ctx.lineTo(ep.x, ep.y);

        ctx.moveTo(arrowPoints.m.x, arrowPoints.m.y);
        ctx.lineTo(ep.x, ep.y);

        ctx.moveTo(arrowPoints.n.x, arrowPoints.n.y);
        ctx.lineTo(ep.x, ep.y);
        ctx.stroke();
        ctx.closePath();

        // 增加了一个逻辑，只有选段选中之后才出现拖拽点
        if(this.active) {
            this.children.forEach(item => {
                item.draw(ctx)
            })
        }
    }
}

这样就有一个只要传入起始点就能绘制一条带箭头的线段了，接下来就要完成吸附的操作了。

元素吸附

所谓元素吸附，就是拖拽线段的端点时，放下的时候落在哪个元素上，那么线段的端点就始终为该元素，由于文本节点是个矩形，我这里加了一个判断，落点除了在矩形内，更靠近哪条边就吸附在那条边的中点上，通过Stage提供的自定义事件，我们添加以下逻辑

class Connect {
    constructor() {
        // 省略
        // 起点的点击事件，只要点了就开始把绑定元素清空
        this.startPoint.addEvent("click", (t) => {
            this.startBindTarget = null
        })
        this.startPoint.addEvent("move", (t) => {
            // 在拖拽点的时候，把父元素线的active设为true，这样点才会一直显示
            this.active = true
        });
        this.startPoint.addEvent("mouseup", (t) => {
            // 拖拽结束后，判断落点是否有元素，如果有，以元素的xy为准，
            // 同时记录元素，元素在更新位置的时候，也会更新线段
            // 根据xy寻找到画布上的元素
            let target = this.getMouseUpTarget(t.x, t.y)
            // 更新 container已经虚化了，落点必定是container里的元素，所以绑定点为落点元素的parent
            if(target.parent) {
                // 箭头落点坐标计算方式要优化，不能直接用元素的顶点，要判断边，更接近哪条边就用哪条边
                this.startBindTarget = target.parent[pointNearEdge(t, target)]
            }
        })
        // endPoint同样处理
    }

    // draw()
}

这样在线段端点的事件操作时，我们可以完成连线的元素绑定，元素更新后，连线也能拿到新的xy从而绘制新的连线。

节点信息绑定

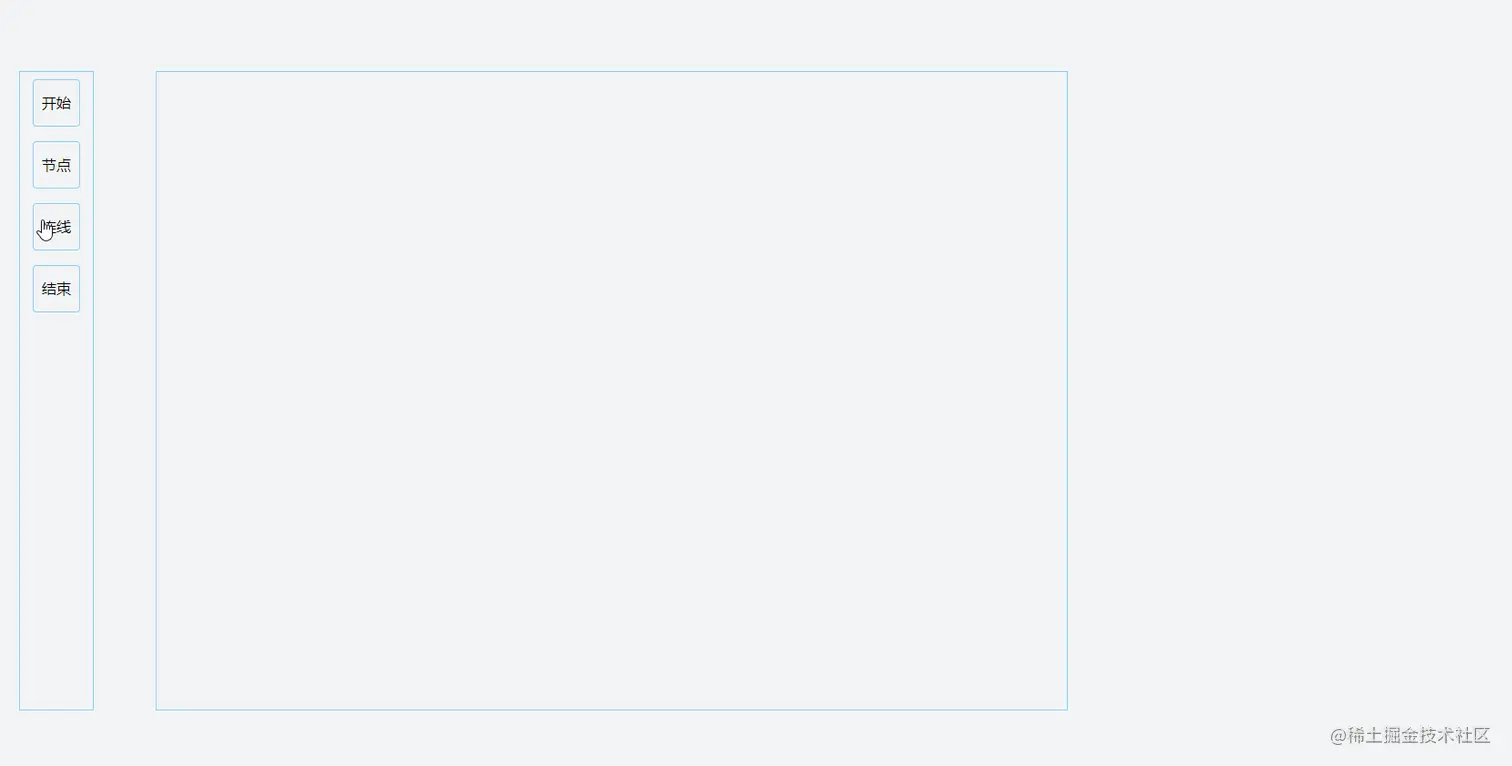

有了文本节点和连线节点，我们就可以完成一个简易的流程了，接下来只要在每个文本节点上添加一个点击事件，就能在上面绑定自定义的信息了。
