这是我参与「第四届青训营」笔记创作活动的第17天

本节课程目录：

1. LSMT 与存储引擎介绍
2. LSMT 存储引擎的优势与实现
3. LSMT 模型理论分析
4. LSMT 存储引擎调优案例与展望

1. LSMT 与存储引擎介绍

1.1 LSMT 的历史

• LSMT 是 Log-Structured Merge-Tree 的缩写，在 1996 年由 Patrick O‘Neil etc. 提出
• 相较而言 B-Tree 就早得多了，在 1970 年由 Bayer,R; McCreight,E. 提出
• 较早的数据库产品，如 MySQL，PostgresQL 默认均采用 B+Tree（B-Tree 变种）索引。
• 较新的数据库产品，如 TiDB，CockroachDB，默认均采用 LSMT 存储引擎（RocksDB / Pebble）

1.2 LSMT 是什么？

一言以蔽之，通过 Append-only Write + 择机 Compact 来维护索引树的结构。

1.3 存储引擎是什么？

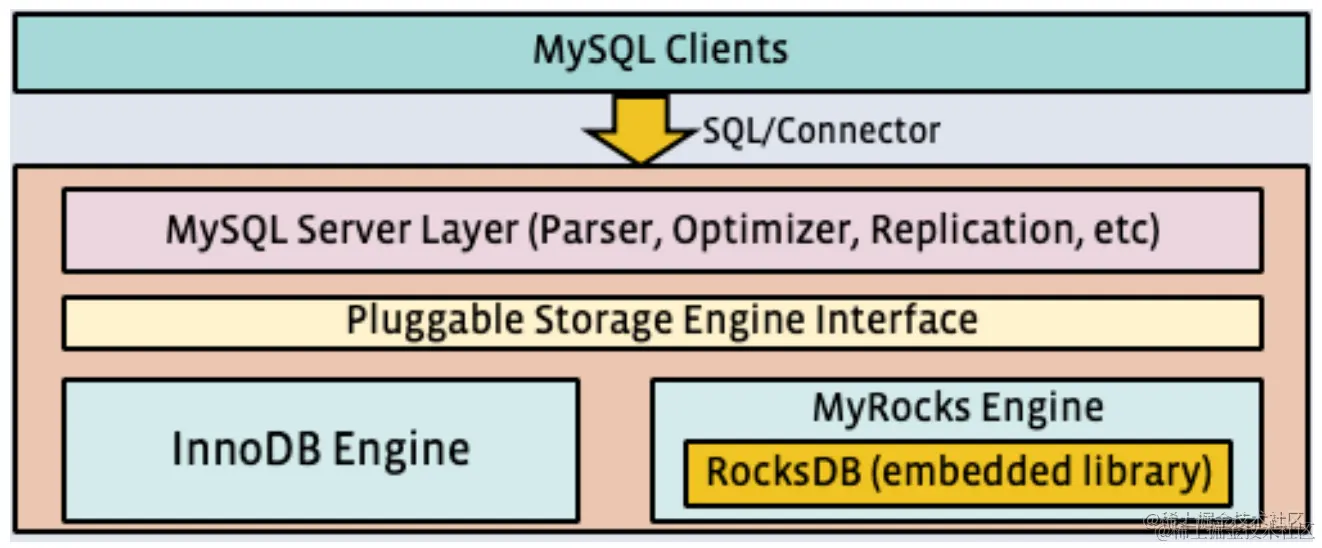

以单机数据库 MySQL 为例，大致可以分为

• 计算层
• 存储层（存储引擎层）

计算层主要负责 SQL 解析/查询优化/计划执行，数据库著名的 ACID 特性，在 MySQL 中全部强依赖于存储引擎。

• Atomicity 原子性
  • 依赖于存储引擎 WAL(Redo Log)
• Consistency (Correctness) 一致性
  • 需要数据库整体来保证
• Isolation 隔离性
  • 依赖于存储引擎提供 Snapshot（有时候会直接说 MVCC）能力。如果上层没有单独的事务引擎的话，也会由存储引擎提供事务能力。一般的是实现是 2PL（2 Phase Lock） + MVCC。
• Durability 持久性
  • 依赖于存储引擎确保在 Transaction Commit 后通过操作系统 fsync 之类的接口确保落盘了

除了保障 ACID 以外，存储引擎还要负责：

• 屏蔽 IO 细节提供更好的抽象
• 提供统计信息与 Predicate Push Down 能力

存储引擎不掌控 IO 细节，让操作系统接管，例如使用 mmap，会有如下问题：

• 落盘时机不确定造成的事务不安全
• IO Stall
• 错误处理繁琐
• 无法完全发挥硬件性能

2. LSMT 存储引擎的优势与实现

2.1 LSMT 与 B+Tree 的异同

• 在 B+Tree 中，数据插入是原地更新的

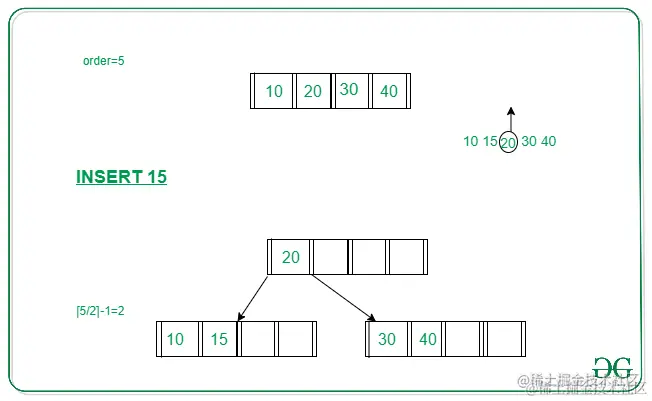

• B+Tree 在发生不平衡或者节点容量到达阙值后，必须立即进行分裂来平衡

• LSMT 与 B+Tree 可以用同一模型描述
• 从高层次的数据结构角度来看，二者没有本质的不同，可以互相转化
• 工程实践上还是用 LSMT 来表示一个 Append-only 和 Lazy Compact 的索引树，B+Tree 来表示一个 Inplace-Update 和 Instant Compact 的索引树
• Append-only 和 Lazy Compact 这两个特性更符合现代计算机设备的特性

2.2 为什么要采用 LSMT 模型

• 在计算机存储乃至整个工程界都在利用 Indirection 处理资源的不对称性
• 存储引擎面对的资源不对称性在不同时期是不同的

HDD 时代

顺序操作和随机操作的不对称性

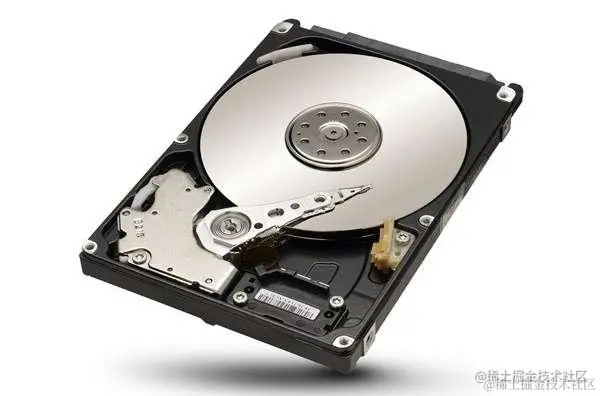

由于机械硬盘需要磁盘旋转和机械臂移动来进行读写，顺序写吞吐是随机读的 25 倍

SSD 时代

顺序写和随机写的不对称性

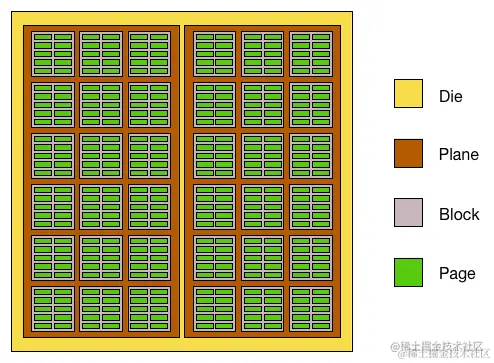

由于 SSD 随机写会给主控带来 GC 压力，顺序写吞吐是随机写的 6 倍

• HDD 时代，顺序操作远快于随机操作
• SSD 时代，顺序写操作远快于随机写操作

无论对于 HDD 还是 SSD，顺序写都是一个很好的特质，LSMT 符合这一点，B+Tree 则依赖原地更新，会导致随机写。

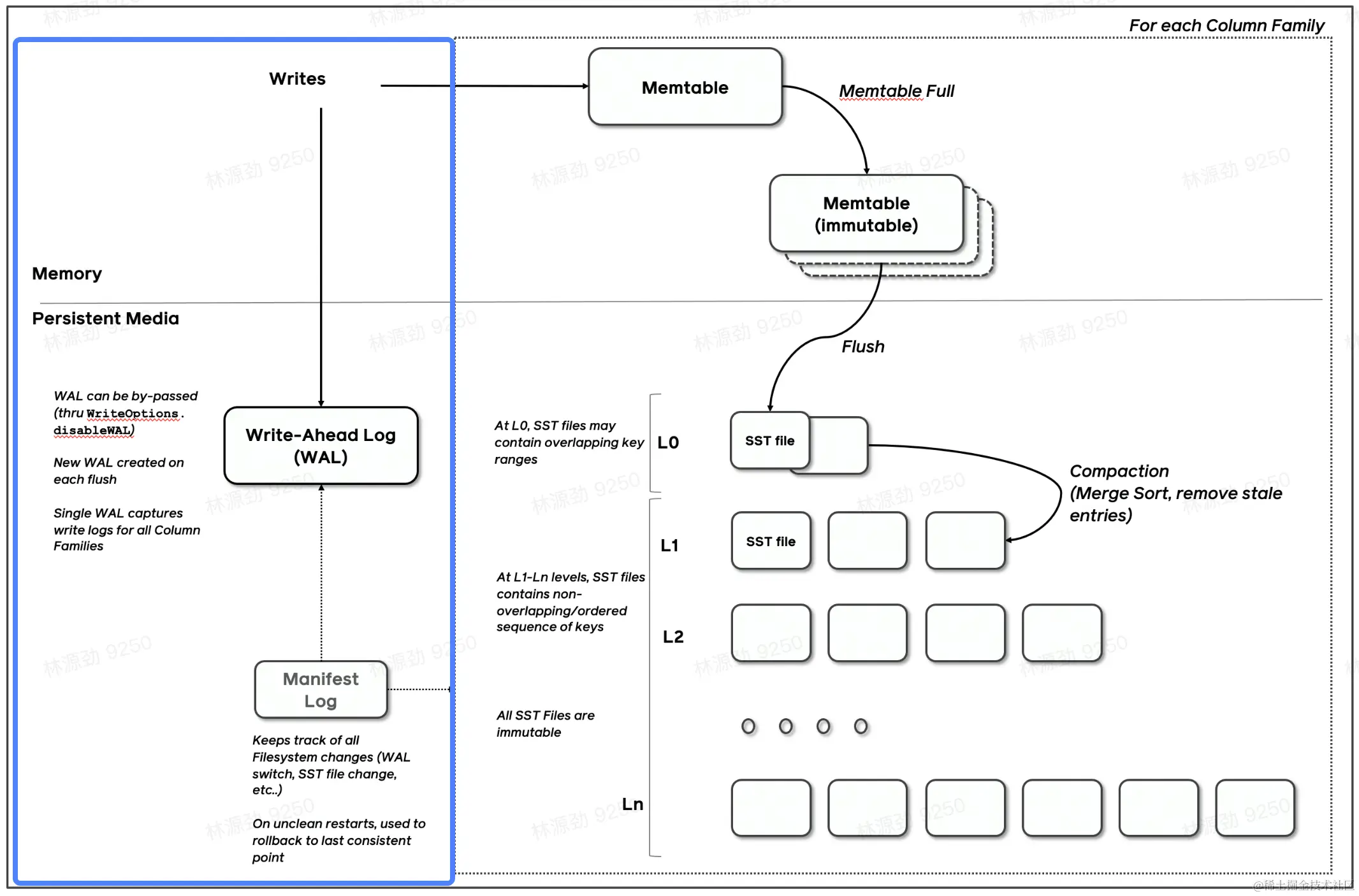

2.3 LSMT 存储引擎的实现，以 RocksDB 为例

RocksDB 是一款十分流行的开源 LSMT 存储引擎，最早来自 Facebook（Meta），应用于 MyRocks，TiDB 等数据库。

2.3.1 LSMT 存储引擎的实现 - Write

• RocksDB 写入流程主要有两个优化，批量 WAL 写入（继承自 LevelDB）与并发 MemTable 更新
• RocksDB 在真正执行修改之前会先将变更写入 WAL，WAL 写成功则写入成功

• 多个写入者会选出一个 Leader，由这个 Leader 来一次性写入 WAL，避免小 IO
• 不要求 WAL 强制落盘时，批量提交亦有好处，Leader 可以同时唤醒其余 Writer，降低了系统线程调度开销

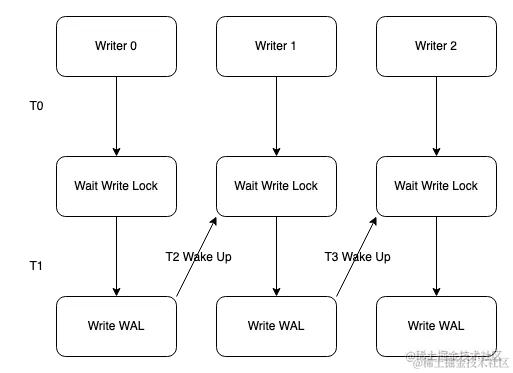

• 没有批量提交就只能链式唤醒
• 链式唤醒加大前台延迟

• 写完 WAL 还要写 MemTable

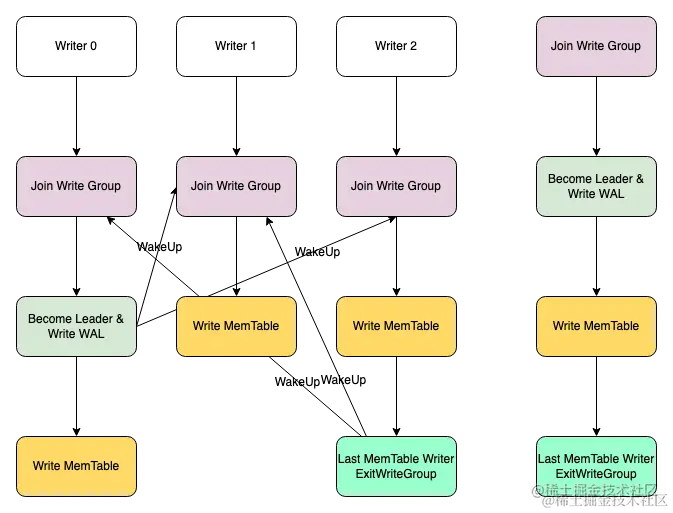

• RocksDB 在继承 LevelDB 的基础上又添加了并发 MemTable 写入的优化

• WAL 一次性写入完成后，唤醒所有 Writer 并行写入 MemTable
• 由最后一个完成 MemTable 写入的 Writer 执行收尾工作

2.3.2 LSMT 存储引擎的实现 - Snapshot & SuperVision

• RocksDB 的数据由 3 部分组成，MemTable / ImmemTable / SST。直接持有这三部分数据并且提供快照功能的组件叫做 SuperVersion。
• RocksDB 的 MemTable 和 SST 的释放与删除都依赖于引用计数，SuperVersion 不释放，对应的 MemTable 和 SST 就不会释放。对于读取操作来说，只要拿着这个 SuperVersion，从 MemTable 开始一级一级向下，就能查到记录。拿着 SuperVersion 不释放，等于是拿到了快照。

• 如果所有读者都给 SuperVersion 的计数 +1，读完后再 -1，那么这个原子引用计数器就会成为热点。CPU 在多核之间同步缓存是有开销的，核越多开销越大

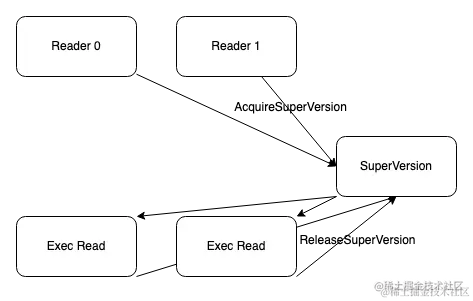

• 为了让读操作更好的 scale，RocksDB 做了一个优化是 Thread Local SuperVersion Cache

• 没有 Thread Local 缓存时，读取操作要频繁 Acquire 和 Release SuperVersion

• CPU 缓存不友好

• 有 Thread Local 缓存时，读取只需要检查一下 SuperVersion 并标记缓存正在使用即可，可以看出多核之间的交互就仅剩检查 SuperVersion 缓存是否过期了

• CPU 缓存友好

2.3.3 LSMT 存储引擎的实现 - Get & BloomFilter

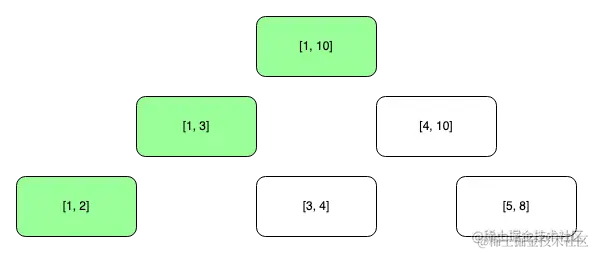

• RocksDB 的读取在大框架上和 B+ Tree 类似，就是层层向下
• 相对于 B+Tree，LSMT 点查需要访问的数据块更多。为了加速点查，一般 LSMT 引擎都会在 SST 中嵌入 BloomFilter

2.3.4 LSMT 存储引擎的实现Compact - Level

Compact 在 LSMT 中是将 Key 区间有重叠或无效数据较多的 SST 进行合并，以此来加速读取或者回收空间。Compact 策略可以分为两大类，Level 和 Tier。

Level

Level 策略直接来自于 LevelDB，也是 RocksDB 的默认策略。每一个层不允许有 SST 的 Key 区间重合。当用户写入的 SST 加入 L0 的时候会和 L0 里区间重叠的 SST 进行合并。当 L0 的总大小到达一定阈值时，又会从 L0 挑出 SST，推到 L1，和 L1 里 Key 区间重叠的 SST 进行合并。Ln 同理。

Tier

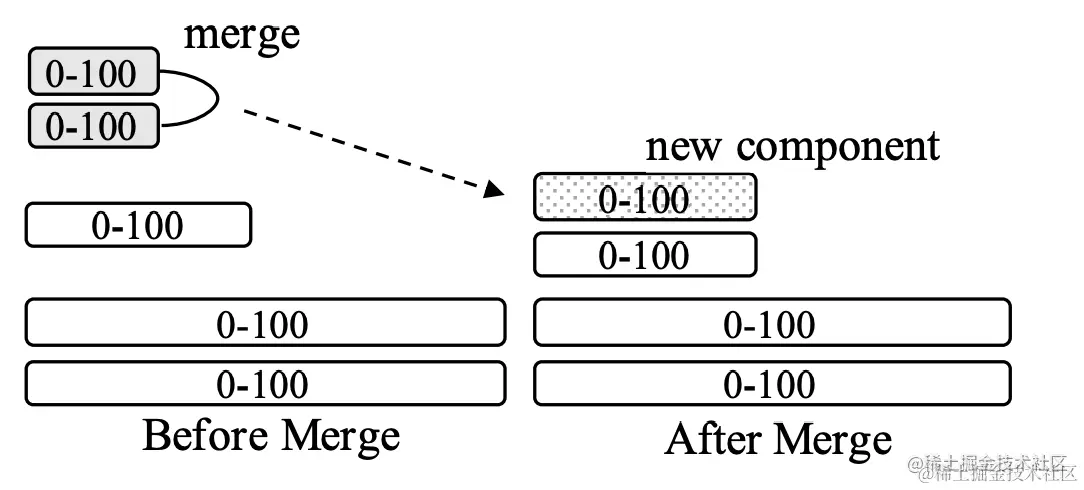

Tier 策略允许 LSMT 每层有多个区间重合的 SST，当本层区间重合的 SST 到达上限或者本层大小到达阈值时，一次性选择多个 SST 合并推向下层。Tier 策略理论上 Compact 效率更高，因为参与 Compact 的 SST 大小预期都差不多大，更接近于完美的 Merge Sort。

3. LSMT 模型理论分析

3.1 Cloud-Native LSMT Storage Engine - HBase

RocksDB 是单机存储引擎，那么现在都说云原生，HBase 比 RocksDB 就更「云」一些，SST 直接存储于 HDFS 上，Meta 信息 RocksDB 自己管理维护于 Manifest 文件，HBase 放置于 ZK。二者在理论存储模型上都是 LSMT。

3.2 LSMT 模型算法复杂度分析

• T: size ratio，每层 LSMT 比上一层大多少，L0 大小为 1，则 L1 大小为 T，L2 为 T^2，以此类推
• L: level num，LSMT 层数
• B: 每个最小的 IO 单位能装载多少条记录
• M: 每个 BloomFilter 有多少 bits
• N: 每个 BloomFilter 生成时用了多少条 Key
• S：区间查询的记录数量

Level

• Write： 每条记录抵达最底层需要经过 L 次 Compact，每次 Compact Ln 的一个小 SST 和 Ln+1 的一个大 SST。设小 SST 的大小为 1，那么大 SST 的大小则为 T，合并开销是 1+T，换言之将 1 单位的 Ln 的 SST 推到 Ln+1 要耗费 1+T 的 IO，单次 Compact 写放大为 T。每条记录的写入成本为 1/B 次最小单位 IO。

• O(Write_Level) = L * T * 1/B = T * L/B

• Point Lookup： 对于每条 Key，最多有 L 个重叠的区间，每个区间都有 BloomFilter，失效率为 e^(-M/N)，只有当 BloomFilter 失效时才会访问下一层。

• O(PointLookup_Level) = L * c^(-M/N)

Tier

• Write： 每条记录抵达最底层前同样要经过 L 次 Compact，每次 Compact Ln 中 T 个相同尺寸的 SST 放到 Ln+1。设 SST 大小为 1，那么 T 个 SST Compact 的合并开销是 T，换言之将 T 单位的 Ln 的 SST 推到 Ln+1 要耗费 T 的 IO，单次 Compact 的写放大为 T / T = 1。每条记录的写入成本为 1/B 次最小单位 IO。

• O(Write_Tier) = L * 1 * 1/B = L/B

• Point Lookup：对于每条 Key，有 L 层，每层最多有 T 个重叠区间的 SST，对于整个 SST 来说有 T * L 个可能命中的 SST，乘上 BloomFilter 的失效率即可得结果。

• O(PointLoopup_Tier) = L * T * e^(-M/N)

Tier 策略降低了写放大，增加了读放大和空间放大

Level 策略增加了写放大，降低了读和空间放大。

4. LSMT 存储引擎调优案例与展望

4.1 LSMT 存储引擎调优案例 - TerarkDB

• TerarkDB aka LavaKV 是字节跳动内部基于 RocksDB 深度定制优化的自研 LSMT 存储引擎，其中完全自研的 KV 分离功能，上线后取得了巨大的收益。

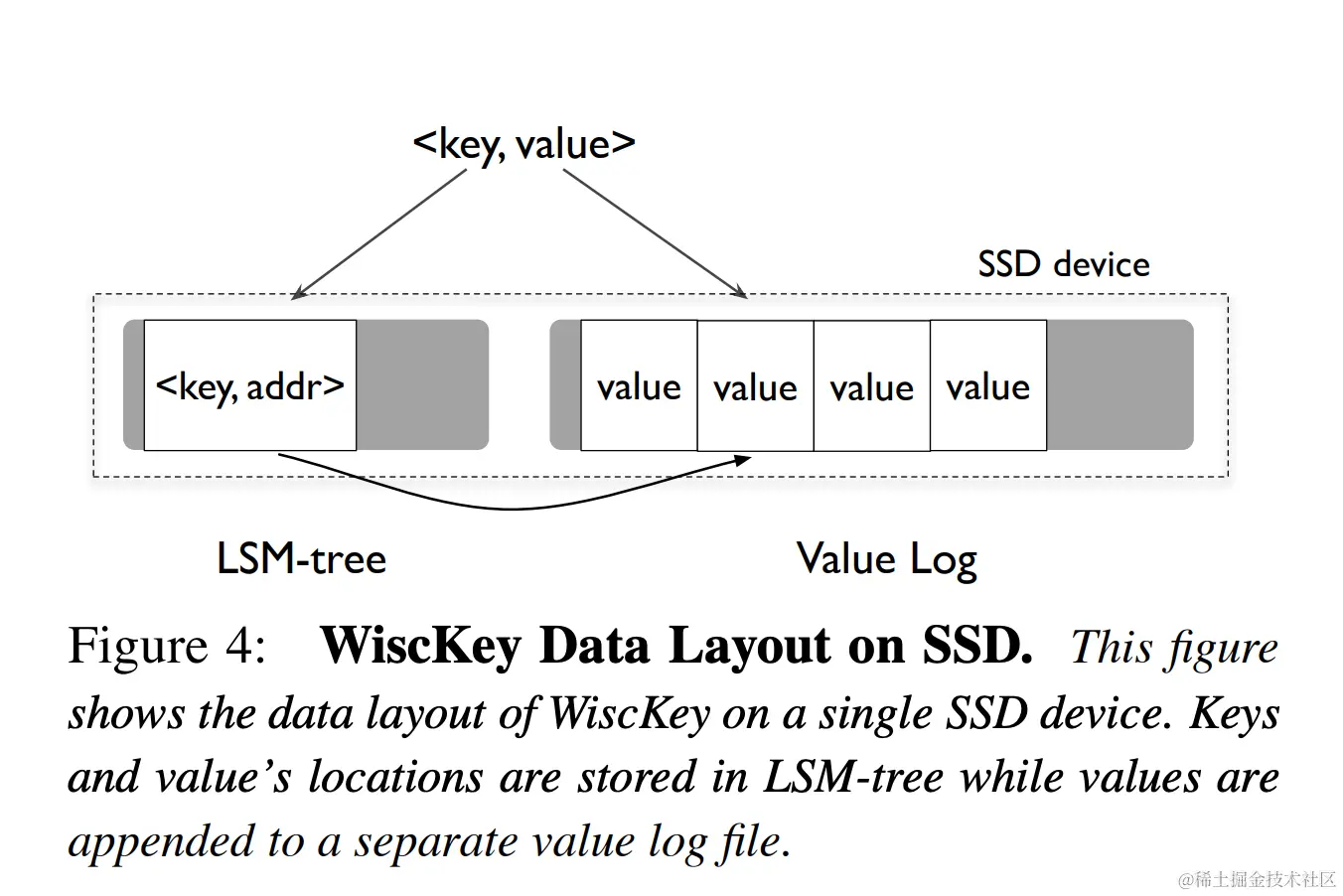

• KV 分离受启发于论文 WiscKey: Separating Keys from Values in SSD-conscious Storage，较长的记录的 Value 单独存储，

4.2 LSMT 存储引擎调优案例 - TerarkDB & Abase & ByteGraph

• 图存储场景描述
  • Key size ：20B ~ 30B
  • Value size：数十 KB 级别
  • 写多读少
• 收益结论：
  • 延迟大幅度降低，长尾消失，扛住了比 RocksDB 高 50% 的负载。

4.3 LSMT 存储引擎调优案例 - TerarkDB & Flink

• 收益结论：

1. 平均 CPU 开销在 3个作业上降低了 26%～39%
2. 峰值 CPU 开销在广告作业上有明显的收益，降低了 67%
   1. live_feed_head 作业上峰值 CPU 开销降低 43%
   2. multi_trigger 受限于分配的CPU 资源，没有观察到峰值 CPU 收益（ 平均 CPU 开销降低 39% ）
3. 平均容量开销在 3 个作业上降低了17%～31.2%
4. 直播业务某集群容量不收缩，TerarkDB 的 schedule TTL GC 彻底解决了该问题

• 收益说明：

1. 平均 CPU 收益主要来自于，开启 KV 分离，减少写放大
2. 容量收益主要来自于 schedule TTL GC，该功能可以根据 SST 的过期时间主动发起Compaction，而不需要被动的跟随 LSM-tree 形态调整回收空间

4.4 存储引擎最新发展趋势 - 新硬件

在新的硬件（SMR HDD，Zoned SSD，PMem）上设计存储引擎

e.g.

MatrixKV: Reducing Write Stalls and Write Amplification in LSM-tree Based KV Stores with Matrix Container in NVM

4.5 存储引擎最新发展趋势 - 新模型

在现有模型上添加新的扩展

e.g.

KV 分离，WiscKey: Separating Keys from Values in SSD-conscious Storage

REMIX: Efficient Range Query for LSM-trees

4.6 存储引擎最新发展趋势 - 新参数/新工况

发现现有模型在某些工况中表现不够好，并调整现有参数

e.g.

The Log-Structured Merge-Bush & the Wacky Continuum
