这是我参与「第四届青训营 」笔记创作活动的第14天

LSMT与存储引擎介绍

早期的数据库一般采用B-Tree家族作为索引，2000年后诞生的数据库大多采用LSMT（Log-Structured Merge-Tree）索引。


LSMT是通过Append-only Write + 择机Compact来维护结构的索引树。

存储引擎

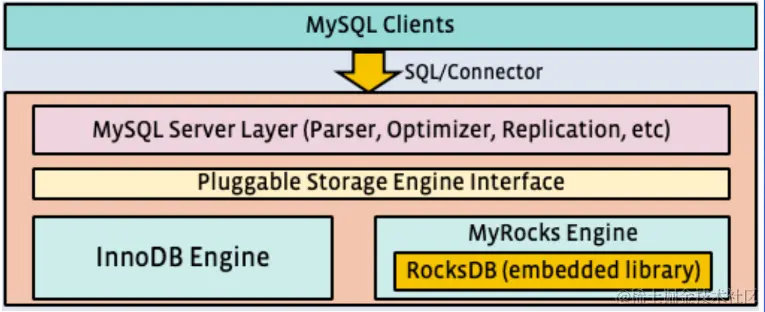

以单机数据库MySQL为例，大致分为计算层和存储层，计算层主要负责SQL解析/查询优化/计划执行，ACID特性在MySQL中全部强依赖于存储引擎。

除了保障ACID以外，存储引擎还要负责：

  • 屏蔽IO细节提供更好的抽象
  • 提供统计信息与Predicate Push Down能力

存储引擎不掌控IO细节，让操作系统接管，例如使用mmap,会有如下问题：

  • 落盘时机不确定造成的事务不安全
  • IO Stall
  • 错误处理繁琐
  • 无法完全发挥硬件性能

LSMT存储引擎的优势与实现

LSMT相比B+Tree的优势

在计算机存储乃至整个工程界都在利用Indirection处理资源的不对称性，存储引擎面对的资源不对称性在不同时期是不同的：

  • HDD时代，顺序操作远快于随机操作
  • SSD时代，顺序写操作远快于随机写操作

这二者的共性是顺序写是一个对设备很友好的操作，LSMT符合这一点，而B+Tree依赖原地更新，导致随机写。

LSMT存储引擎实现：以RocksDB为例

RocksDB是一款十分流行的开源LSMT存储引擎，最早来自Facebook（Meta)，应用于 MyRocks,TiDB等数据库。在字节内部也有Abase，ByteKV，ByteNDB，Bytable等用户，因此以RocksDB为例子介绍LSMT存储引擎的经典实现。

Write


RocksDB写入流程主要有两个优化，批量WAL写入（继承自LevelDB）与并发MemTable更新。

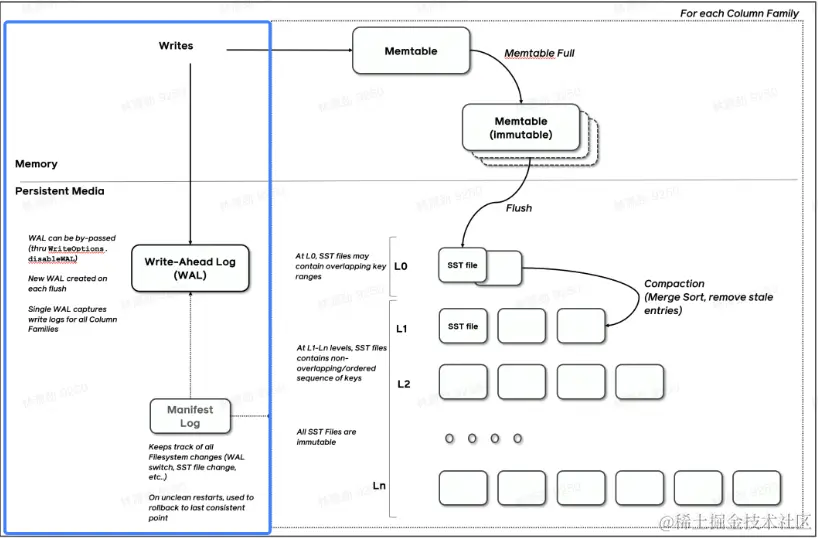

RocksDB在真正执行修改之前会先将变更写入WAL，WAL写成功则写入成功。

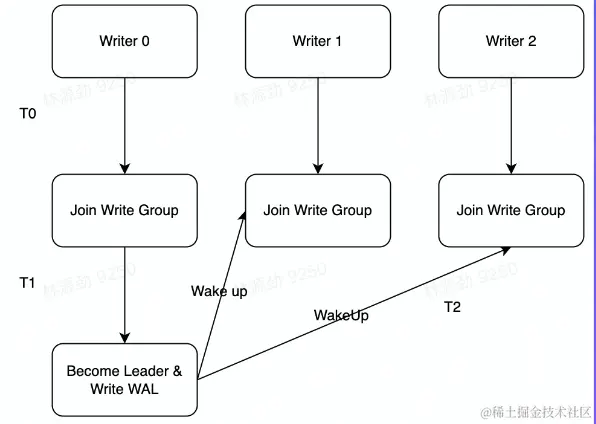

多个写入者会选出一个Leader,由这个Leader来一次性写入WAL，避免小IO。

不要求WAL强制落盘（Sync）时，批量提交亦有好处，Leader可以同时唤醒其余Writer，降低了系统线程调度开销。

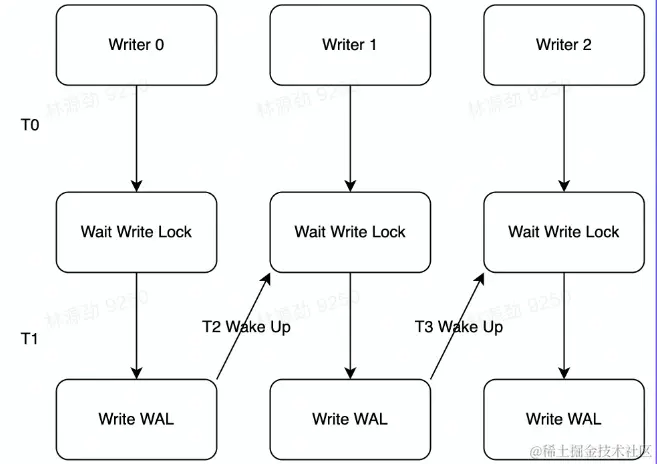

没有批量提交的话，只能链式唤醒，会加大前台延迟。

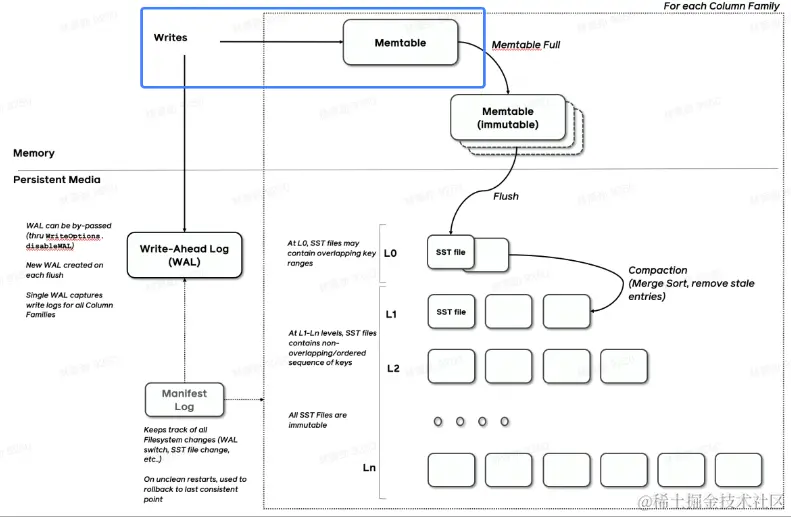

写完WAL还要写MemTable。RocksDB在继承LevelDB的基础上又添加了并发MemTable写入的优化。


WAL一次性写入完成后，唤醒所有Writer并行写入MemTable，由最后一个完成MemTable写入的Writer执行收尾工作。

Snapshot & SuperVision

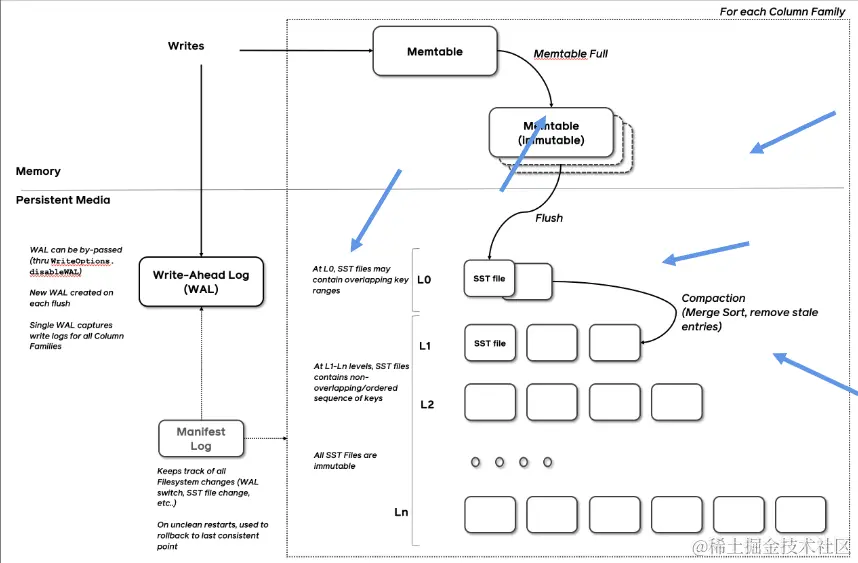

RocksDB的数据由3部分组成，MemTable/ImmemTable/SST。持有这三部分数据并且提供快照功能的组件叫做SuperVersion。

MemTable和SST的释放依赖于引用计数。对于读取来说，只要拿着SuperVersion，从MemTable一级一级向下，就能查到记录。拿着SuperVersion不释放，等于是拿到了快照。

如果所有读者都给SuperVersion的计数加1，读完后再减1，那么这个原子引用计数器就会成为热点。CPU在多核之间同步缓存是有开销的，核越多开销越大。为了让读操作更好的scale，RocksDB做了一个优化是Thread Local SuperVersion Cache。


没有Thread Local缓存时，读取操作要频繁Acquire和Release SuperVersion，CPU缓存不友好。


有Thread Local缓存，读取只需要检查一下SuperVersion并标记Thread Local缓存正在使用即可，CPU缓存友好。

Get & BloomFilter

  • RocksDB的读取在大框架上和B+Tree类似，就是层层向下。
  • 相对于B+Tree，LSMT点查需要访问的数据块更多。为了加速点查，一般LSMT引擎都会在SST中嵌入BloomFilter。

BloomFilter可以100%断定一个元素不在集合内，大概率断定一个元素在集合内。

Compact - Level

Compact在LSMT中是将Key区间有重叠或无效数据较多的SST进行合并，以此来加速读取或者回收空间。Compact策略可以分为两大类，Level和Tier。

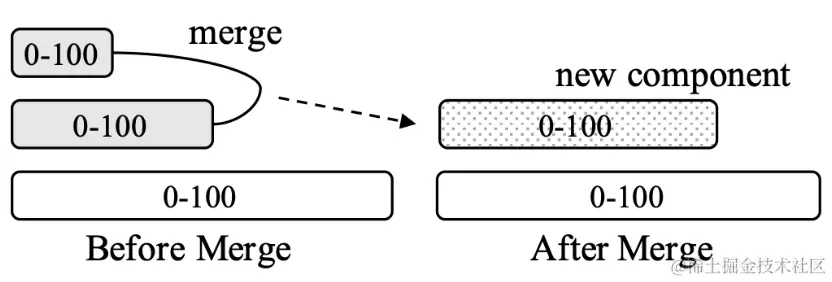

Level策略直接来自于LevelDB，也是RocksDB的默认策略。每一个层不允许有SST的Key区间重合。

Compact - Tier

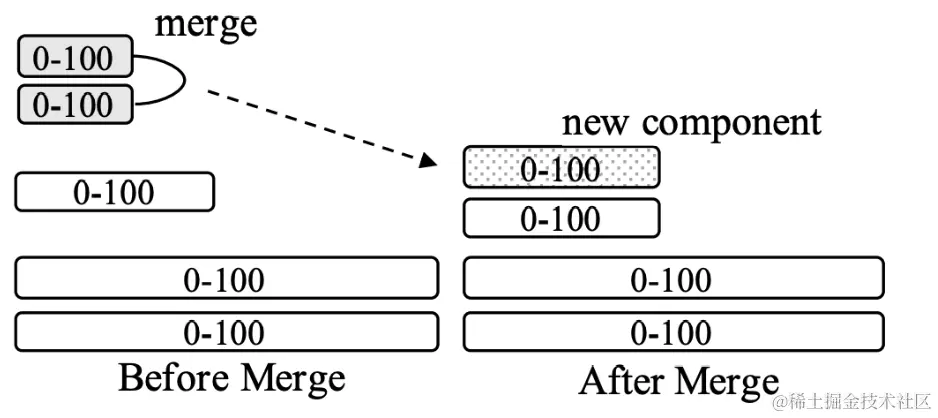

Tier策略允许LSMT每层有多个区间重合的SST。

LSMT模型理论分析

HBase


RocksDB是单机存储引擎，那么现在都说云原生，HBase比RocksDB就更「云」一些，SST直接存储于HDFS上。二者在理论存储模型上都是LSMT。

LSMT模型算法复杂度分析

  • T：size ratio，每层LSMT比上一层大多少，L0大小为1，则L1大小为T，L2为T^2，以此类推
  • L：level num，LSMT层数
  • B：每个最小的IO单位能装载多少条记录
  • M：每个BloomFilter有多少bits
  • N：每个BloomFilter生成时用了多少条Key
  • S：区间查询的记录数量


Level

  • Write

    每条记录抵达最底层需要经过L次Compact,每次Compact Ln的一个小SST和Ln+1的一 个大SST。设小SST的大小为1，那么大SST的大小则为T，合并开销是1+T，换言之将1单位的Ln的SST推到Ln+1要耗费1+T的IO，单次Compact写放大为T。每条记录的写入成本为1/B次最小单位IO。

    O(Write_Level)=L * T * 1/B = T * L/B

  • Point Lookup

    对于每条Key,最多有L个重叠的区间。每个区间都有BloomFilter，失效率为e^(-M/N),只有当BloomFilter失效时才会访问下一层。

    O(PointLookup_Level) = L * e^(-M/N)

    注意，这里不乘1/B系数的原因是写入可以批量提交拉低成本，但是读取的时候必须对齐到最小读取单元尺寸。

Tier

  • Write

    每条记录抵达最底层前同样要经过L次Compact,每次Compact Ln中T个相同尺寸的SST 放到Ln+1。设SST大小为1，那么T个SST Compact的合并开销是T，换言之将T单位的Ln的SST推到Ln+1要耗费T的IO，单次Compact的写放大为T/T=1。每条记录的写入成本为1/B次最小单位IO。

    O(Write_Tier) = L * 1 * 1/B = L/B

  • Point Lookup

    对于每条Key,有L层。每层最多有T个重叠区间的SST,对于整个SST来说T*L个可能命中的SST，乘上BloomFilter的失效率，e^(-M/N)，可得结果。

    O(PointLookup_Tier) = L * T * e^(-M/N) = T * L * e^(-M/N)

    注意，这里不乘1/B系数的原因是写入可以批量提交拉低成本，但是读取的时候必须对齐到最小读取单元尺寸。

总结，Tier策略降低了写放大，增加了读放大和空间放大，Level策略增加了写放大，降低了读和空间放大。
