典型的大数据系统可以简单的概括为由业务层、计算层和存储层三层结构组成
在计算层，有各种计算引擎解决不同场景的问题，例如
- Spark 主要适用于批式查询场景
- Flink 主要适用于流式处理场景
- Presto 主要适用于交互式查询场景
- Hive 作为 Hadoop 框架上最早的SQL数仓产品，内置了 Hive Metastore (HMS) 组件，计算引擎上支持 Map-Reduce、Tez以及 Spark。目前 HMS 依然作为大数据场景下使用最为广泛的元数据服务。
在存储层，HDFS 是 Hadoop 生态里第一个分布式存储服务，大数据生态里几乎所有的计算引擎都是基于 HDFS 协议和 HDFS Client 构建的。目前距离 HDFS 的发布已经有十多年的历史了，但是 HDFS 依旧在大数据存储领域占据重要的地位。
- 近年来，随着公有云的大力发展，对象存储最为云上的存储底座，具有低成本、高可用、超大容量等优势，越来越多的云上大数据计算生态选择基于对象存储去构建。各个云产商的对象存储会提供各自的 HDFS Client 插件，支持以 HDFS Client 和协议访问对象存储。典型的例如：
  - S3: hadoop.apache.org/docs/stable…
  - OSS: hadoop.apache.org/docs/stable…
一个大数据查询作业，可以简单的概括为以下几个步骤：
- 从存储层读取文件
- 计算层解析文件内容，运行各种计算算子
- 计算层输出结果，或者把结果写入存储层
那么请大家思考以下几个问题，正式进入今天的课程
- 计算层是如何理解文件里的数据呢？
- 计算引擎需要读取文件里的全部内容呢？
- 计算引擎写入的数据在文件内部是怎么组织的？
- 不同计算引擎创建的数据文件可以相互访问吗？

行存 VS 列存

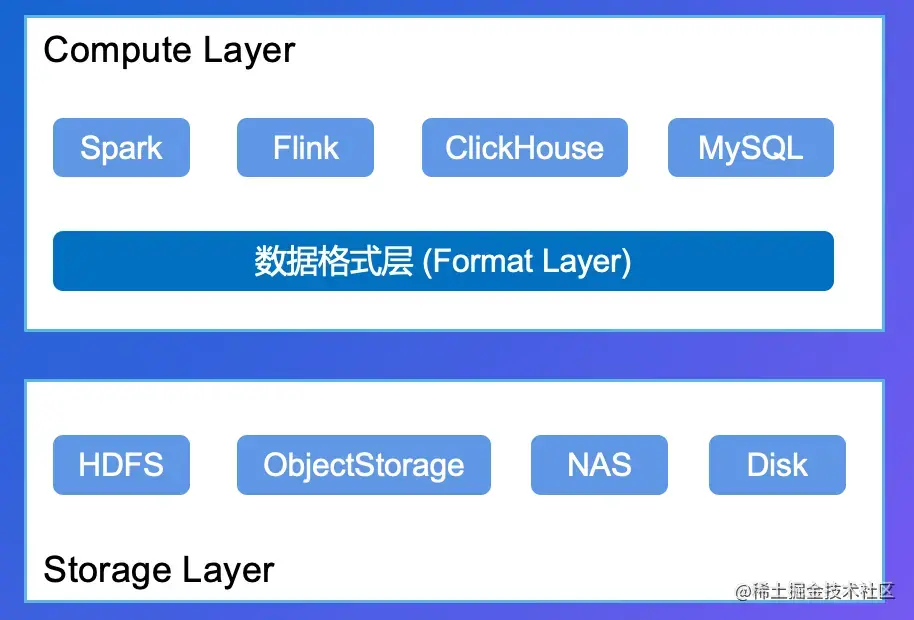

数据格式层

数据格式层：定义了存储层文件内部的组织格式，计算引擎通过格式层的支持来读写文件
严格意义上，并不是一个独立的层级，而是运行在计算层的一个Library
计算层：各种计算引擎
存储层：承载数据的持久化存储
数据格式层：定义了存储层文件内部的组织格式，计算引擎通过格式层的支持来读写文件

分层视角下的数据形态

存储层：File，Blocks
格式层：File 内部的数据布局（Layout + Schema）
计算引擎：Rows + Columns

OLTP vs OLAP

OLTP 和 OLAP 作为数据查询和分析领域两个典型的系统类型，具有不同的业务特征，适配不同的业务场景
理解两者的区别可以帮助更好的理解行存和列存的设计背景

	OLTP	OLAP
典型场景	在线业务系统，例如：订单、交易、社交、评论等	数据仓库或者大数据分析系统，例如：决策分析、BI系统、推荐系统等
访问特征	事务实时性低延时高并发高可用	- 弱事务性- 近实时、离线分析- 大吞吐- 并发相对不高- 可用性可以有一定的妥协
数据模型特征	- Schema 相对简单- 数据维度不多- 数据规模较小	- Schema 复杂- 数据维度很多，几百个Column 很常见- 数据规模巨大

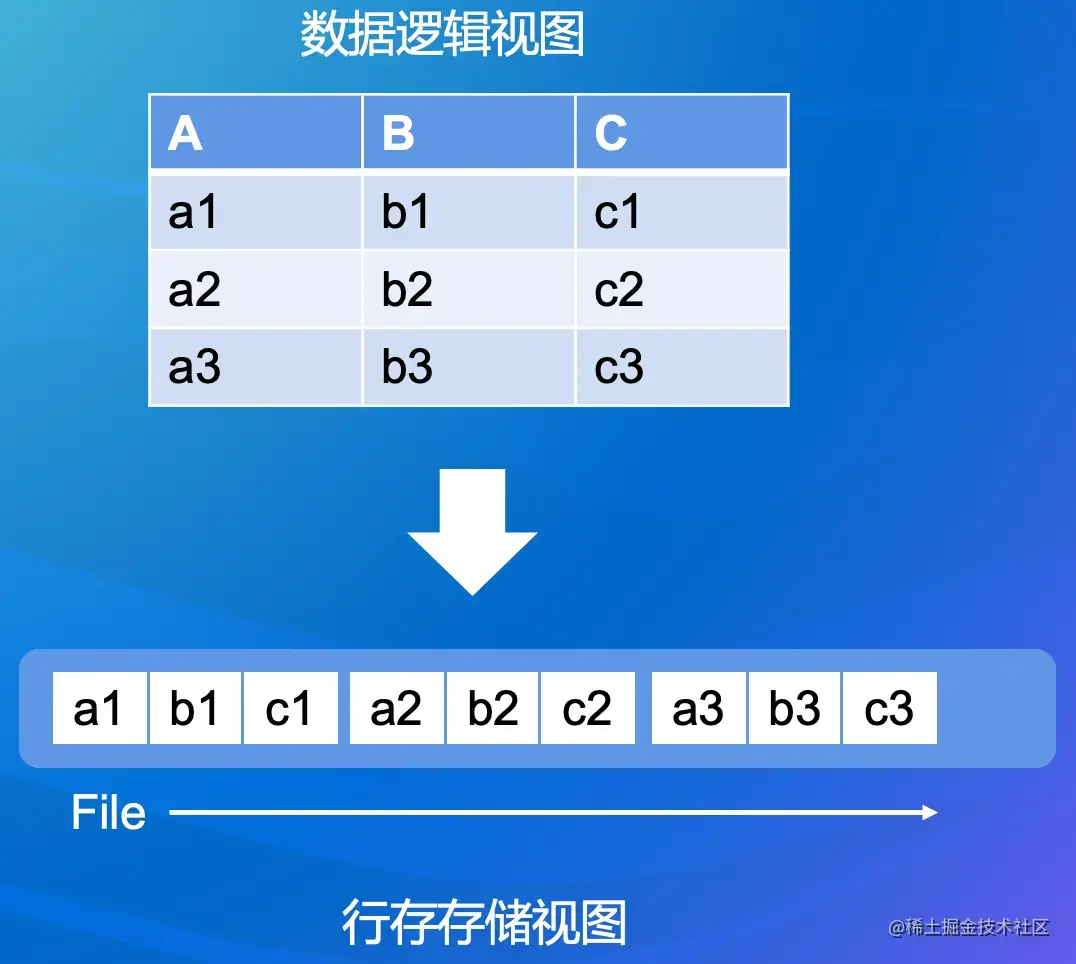

行式存储格式 (行存) 与 OLTP

每一行 (Row) 的数据在文件的数据空间里连续存放的
读取整行的效率比较高，一次顺序 IO 即可
在典型的 OLTP 型的分析和存储系统中应用广泛，例如：MySQL、Oracle、RocksDB 等

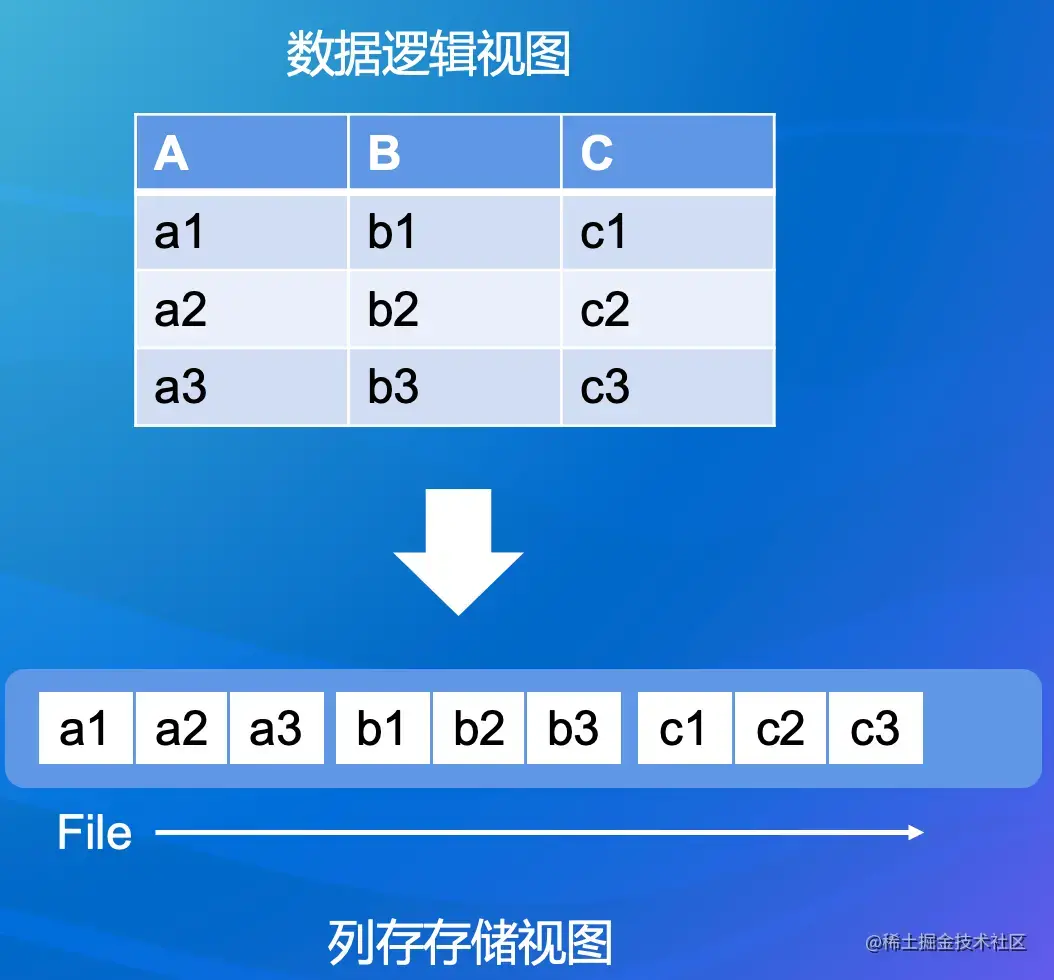

列式存储格式 (列存) 与 OLAP

每一列 (Column) 的数据在文件的数据空间里连续存放的
读取整列的效率较高
同列的数据类型一致，压缩编码的效率更好
在典型的 OLAP 型分析和存储系统中广泛应用，例如：
- 大数据分析系统：Hive、Spark，数据湖分析
- 数据仓库：ClickHouse，Greenplum，阿里云 MaxCompute

PARQUET 详解

parquet.apache.org/
Dremel 数据格式的社区实现
Apache的顶级项目
查看源代码：
- GitHub：
  - parquet-format:格式定义
  - parquet-mr:java 实现

使用 Parquet

 # Spark
 df.write.parquet("/path/to/file.parquet")
 df.write
   .partitionBy(”col1")
   .format("parquet")
   .saveAsTable(”sometable")
 val df = spark.read.parquet(”/path/to/file.parquet")

 # Hive DDL
 CREATE TABLE table_name (x INT, y STRING) STORED AS PARQUET;
 复制代码

数据模型

Protocol Buffer 定义
支持可选和重复字段
支持嵌套类型

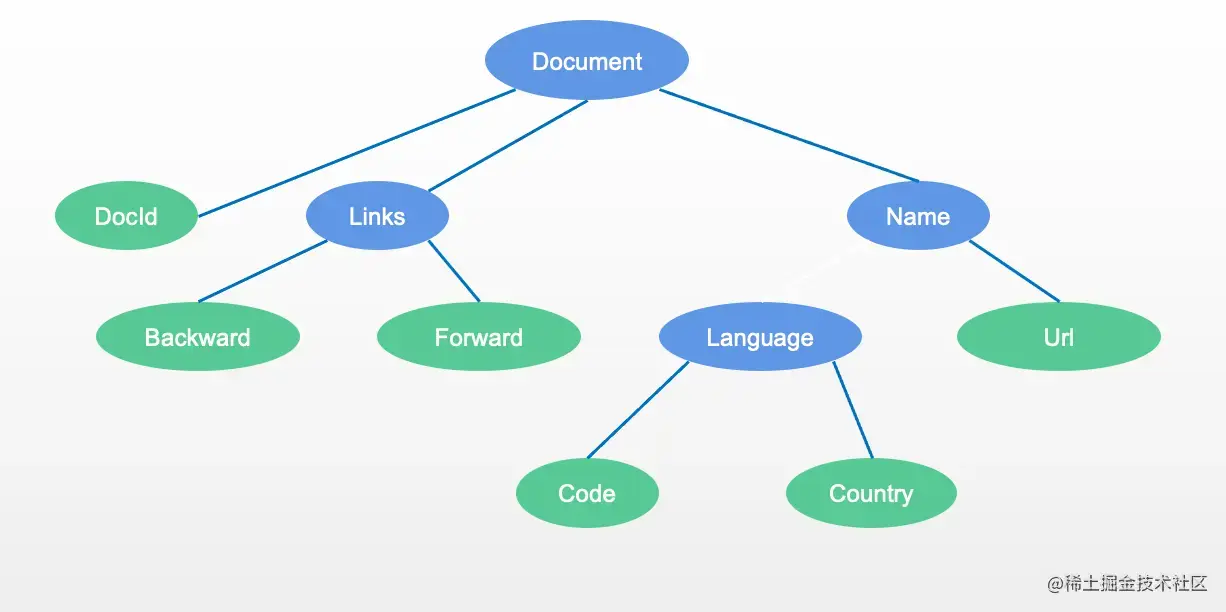

构建出如下的语法树

只有叶子节点的数据会被保存在数据文件里

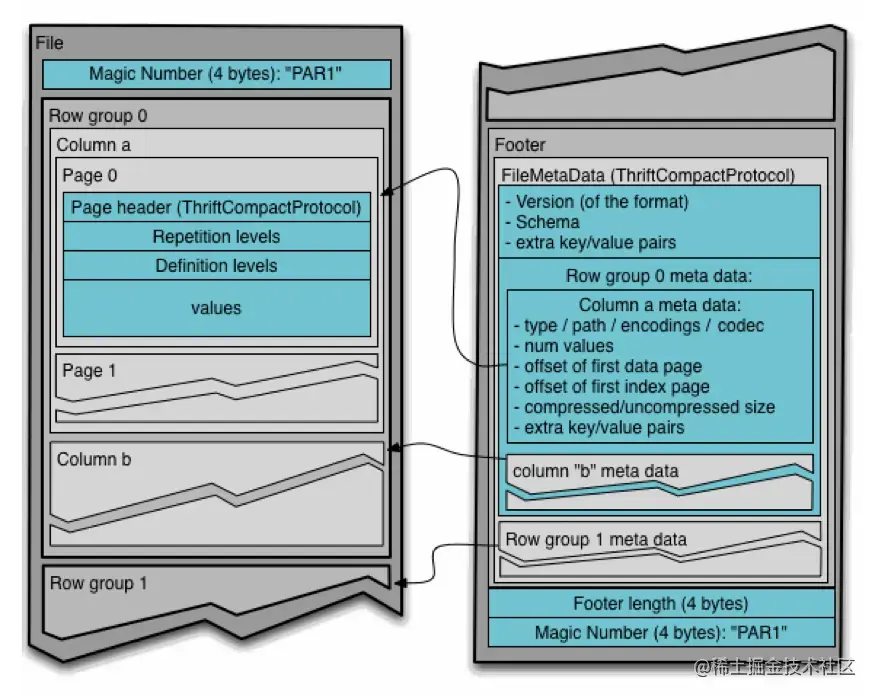

数据文件布局

RowGroup: 每一个行组包含一定数量或者固定大小的行的集合，在 HDFS 上，RowGroup 大小建议配置成 HDFS Block 大小
ColumnChunk: RowGroup 中按照列切分成多个 ColumnChunk
Page：ColumnChunk内部继续切分成 Page，一般建议 8KB 大小。Page 是压缩和编码的基本单元
- 根据保存的数据类型，Page 可以分为：Data Page，Dictionary Page，Index Page
Footer 保存文件的元信息
- Schema
- Config
- Metadata
  - RowGroup Meta
    - Column Meta

Parquet CLI 工具

parquet-mr 包含 CLI 工具: github.com/apache/parq…
- 早年的版本叫 parquet-tools github.com/apache/parq…

Parquet 中的数据编码

在 Parquet 的 ColumnChunk 里，同一个 ColumnChunk 内部的数据都是同一个类型的，可以通过编码的方式更高效的存储
Parquet 支持的编码方式有如下：

 enum Encoding {
   /** Default encoding.
    * BOOLEAN - 1 bit per value. 0 is false; 1 is true.
    * INT32 - 4 bytes per value.  Stored as little-endian.
    * INT64 - 8 bytes per value.  Stored as little-endian.
    * FLOAT - 4 bytes per value.  IEEE. Stored as little-endian.
    * DOUBLE - 8 bytes per value.  IEEE. Stored as little-endian.
    * BYTE_ARRAY - 4 byte length stored as little endian, followed by bytes.
    * FIXED_LEN_BYTE_ARRAY - Just the bytes.
    */
   PLAIN = 0;

   /** Group VarInt encoding for INT32/INT64.
    * This encoding is deprecated. It was never used
    */
   //  GROUP_VAR_INT = 1;

   /**
    * Deprecated: Dictionary encoding. The values in the dictionary are encoded in the
    * plain type.
    * in a data page use RLE_DICTIONARY instead.
    * in a Dictionary page use PLAIN instead
    */
   PLAIN_DICTIONARY = 2;

   /** Group packed run length encoding. Usable for definition/repetition levels
    * encoding and Booleans (on one bit: 0 is false; 1 is true.)
    */
   RLE = 3;

   /** Bit packed encoding.  This can only be used if the data has a known max
    * width.  Usable for definition/repetition levels encoding.
    */
   BIT_PACKED = 4;

   /** Delta encoding for integers. This can be used for int columns and works best
    * on sorted data
    */
   DELTA_BINARY_PACKED = 5;

   /** Encoding for byte arrays to separate the length values and the data. The lengths
    * are encoded using DELTA_BINARY_PACKED
    */
   DELTA_LENGTH_BYTE_ARRAY = 6;

   /** Incremental-encoded byte array. Prefix lengths are encoded using DELTA_BINARY_PACKED.
    * Suffixes are stored as delta length byte arrays.
    */
   DELTA_BYTE_ARRAY = 7;

   /** Dictionary encoding: the ids are encoded using the RLE encoding
    */
   RLE_DICTIONARY = 8;

   /** Encoding for floating-point data.
       K byte-streams are created where K is the size in bytes of the data type.
       The individual bytes of an FP value are scattered to the corresponding stream and
       the streams are concatenated.
       This itself does not reduce the size of the data but can lead to better compression
       afterwards.
    */
   BYTE_STREAM_SPLIT = 9;
 }
 复制代码

更详细的解释参见：parquet.apache.org/docs/file-f…
下面举例介绍常见的 Encoding：

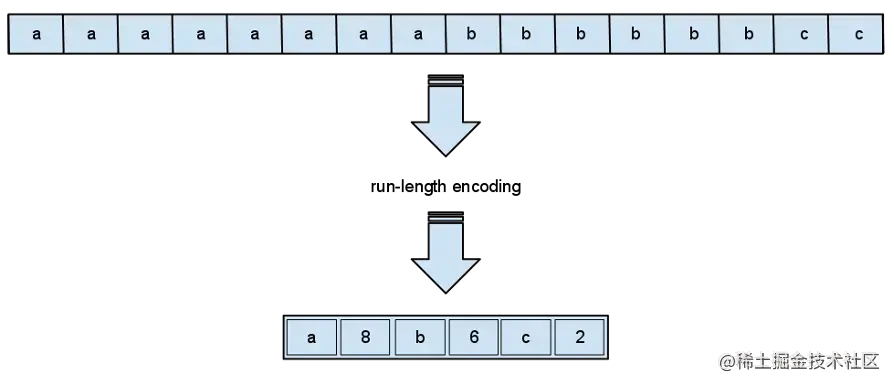

- Run Length Encoding (RLE)：适用于列基数不大，重复值较多的场景，例如：Boolean、枚举、固定的选项等
- Bit-Pack Encoding: 对于 32位或者64位的整型数而言，并不需要完整的 4B 或者 8B 去存储，高位的零在存储时可以省略掉。适用于最大值非常明确的情况下。
  - 一般配合 RLE 一起使用
- Dictionary Encoding：适用于列基数 (Column Cardinality) 不大的字符串类型数据存储；
  - 构造字典表，用字典中的 Index 替换真实数据
  - 替换后的数据可以使用 RLE + Bit-Pack 编码存储

默认场景下 parquet-mr 会自动根据数据特征选择
业务自定义：org.apache.parquet.column.values.factory.ValuesWriterFactory

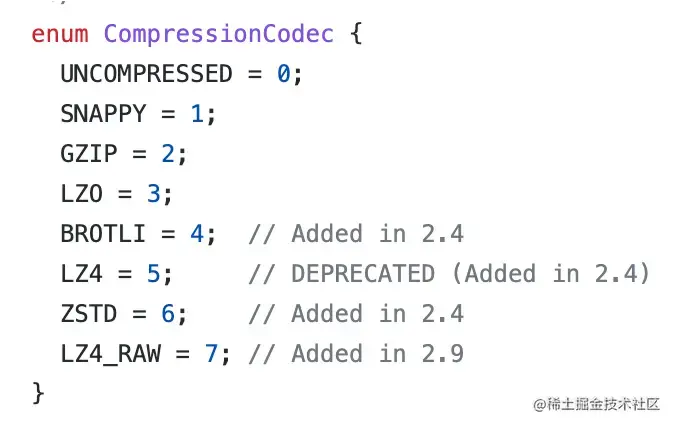

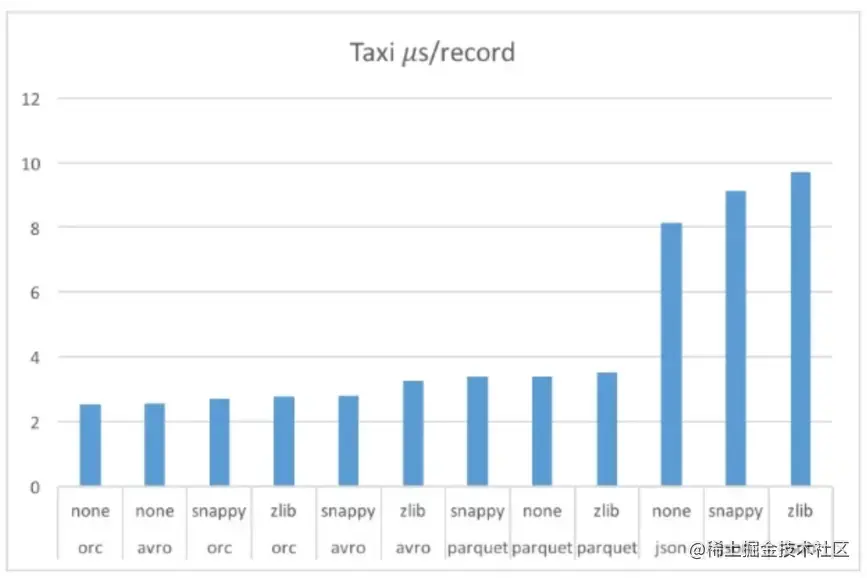

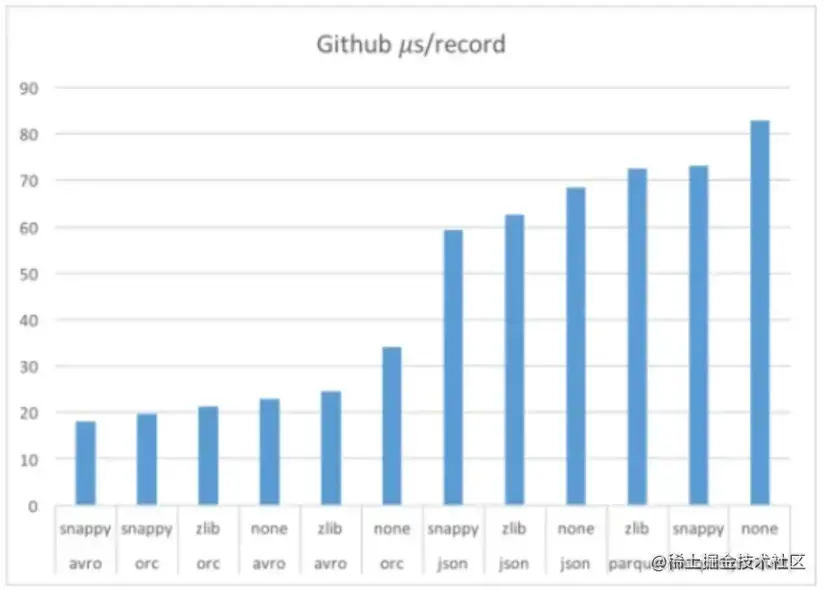

Parquet 中的压缩方式

Page 完成 Encoding 以后，进行压缩
支持多种压缩算法
- snappy: 压缩速度快，压缩比不高，适用于热数据

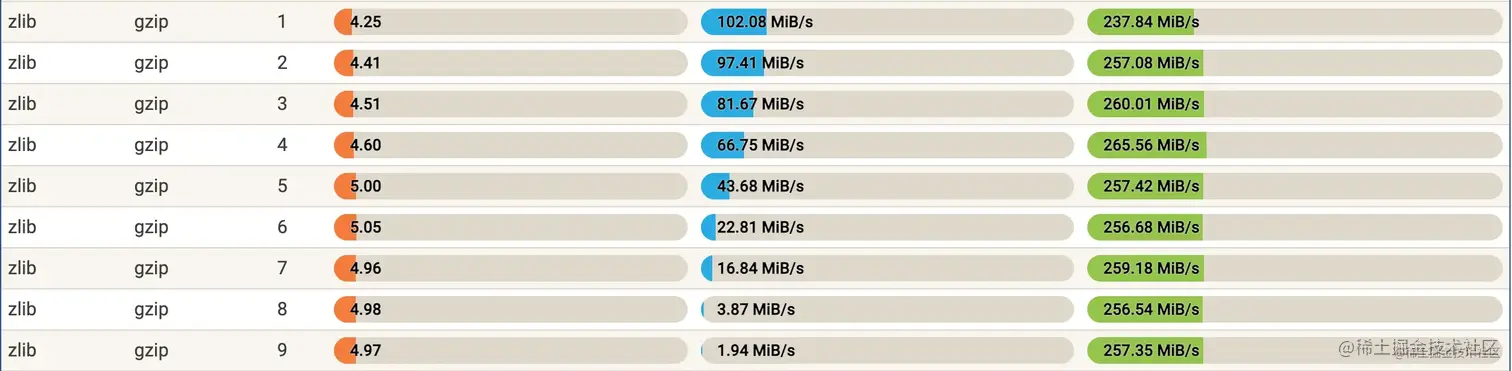

- gzip：压缩速度慢，压缩比高，适用于冷数据
- zstd：新引入的压缩算法，压缩比和 gzip 差不多，而且压缩速度略低于 Snappy
数据来源：quixdb.github.io/squash-benc…

建议选择 snappy 或者 zstd，根据业务数据类型充分测试压缩效果，以及对查询性能的影响

索引和排序 Index and Ordering

和传统的数据库相比，索引支持非常简陋
主要依赖 Min-Max Index 和排序来加速查找
Page：记录 Column 的 min_value 和 max_value
Footer 里的 Column Metadata 包含 ColumnChunk 的全部 Page 的 Min-Max Value
一般建议和排序配合使用效果最佳
一个 Parquet 文件只能定义一组 Sort Column，类似聚集索引概念

典型的查找过程：

读取 Footer
根据 Column 过滤条件，查找 Min-Max Index 定位到 Page
根据 Page 的 Offset Index 定位具体的位置
读取 Page，获取行号
从其他 Column 读取剩下的数据

Bloom Filter 索引

parquet.bloom.filter.enabled
适用场景
- 对于列基数比较大的场景，或者非排序列的过滤，Min-Max Index 很难发挥作用
引入 Bloom Filter 加速过滤匹配判定
每个 ColumnChunk 的头部保存 Bloom Filter 数据
Footer 记录 Bloom Filter 的 page offset
更多参见：en.wikipedia.org/wiki/Bloom_…

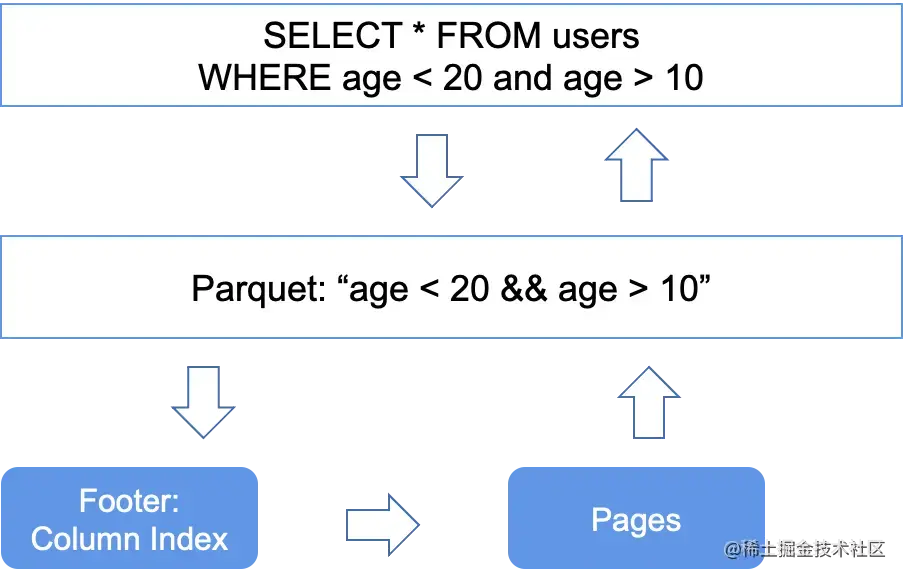

过滤下推 Predicate PushDown

parquet-mr 库实现，实现高效的过滤机制
引擎侧传入 Filter Expression
parquet-mr 转换成具体 Column 的条件匹配
查询 Footer 里的 Column Index，定位到具体的行号
返回有效的数据给引擎侧
优点：
- 在格式层过滤掉大多数不相关的数据
- 减少真实的读取数据量

Parquet & Spark

作为最通用的 Spark 数据格式
主要实现在：ParquetFileFormat
支持向量化读：spark.sql.parquet.enableVectorizedReader
- 实现参见：github.com/apache/spar…
向量化读是主流大数据分析引擎的标准实践，可以极大的提升查询性能
Spark 以 Batch 的方式从 Parquet 读取数据，下推的逻辑也会适配 Batch 的方式

图片来源：databricks.com/session/vec…

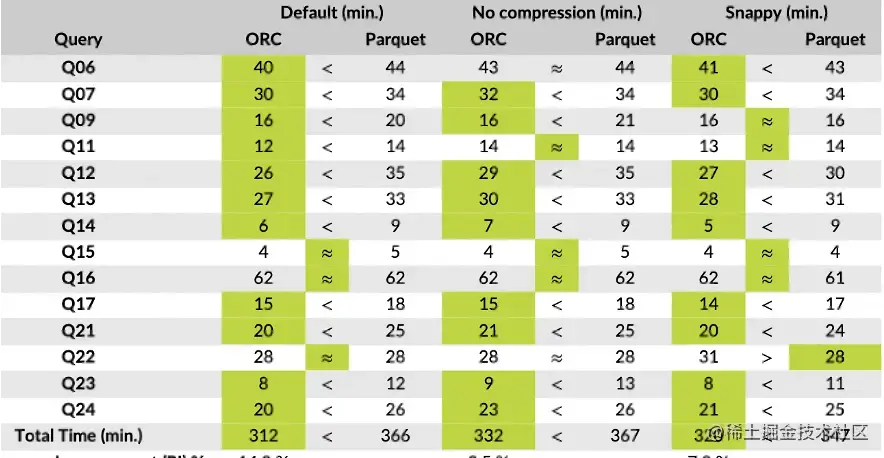

ORC 详解

orc.apache.org/
产生于 Hive 项目
大数据分析领域使用最广的列存格式之一

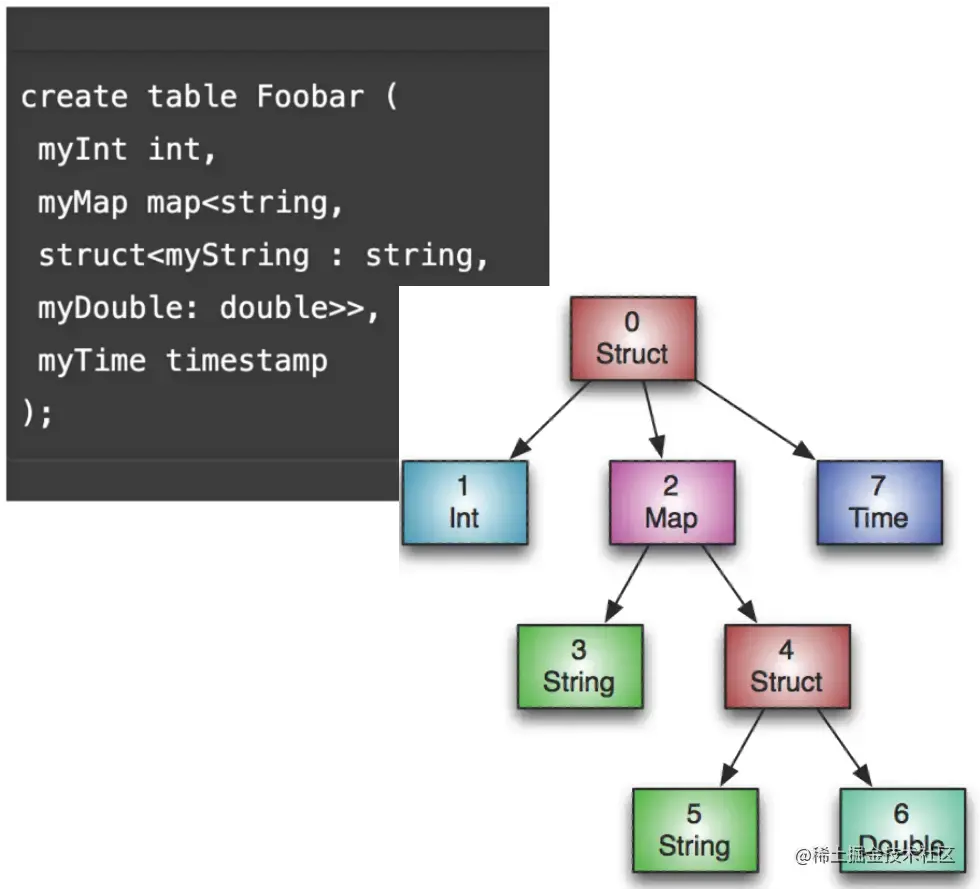

数据模型

ORC 会给包括根节点在内的中间节点都创建一个 Column
下图中，会创建 8 个 Column
嵌套类型或者集合类型支持和 Parquet 差别较大
optional 和 repeated 字段依赖父节点记录额外信息来重新 Assembly 数据

图片来源: orc.apache.org

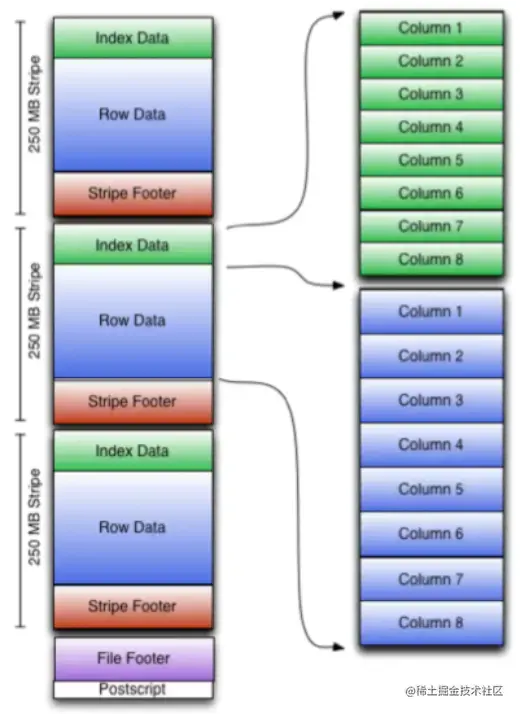

数据布局

类似 Parquet
Rooter + Stripe + Column + Page (Row Group) 结构
Encoding / Compression / Index 支持上和 Parquet 几乎一致

图片来源: orc.apache.org

ACID 特性

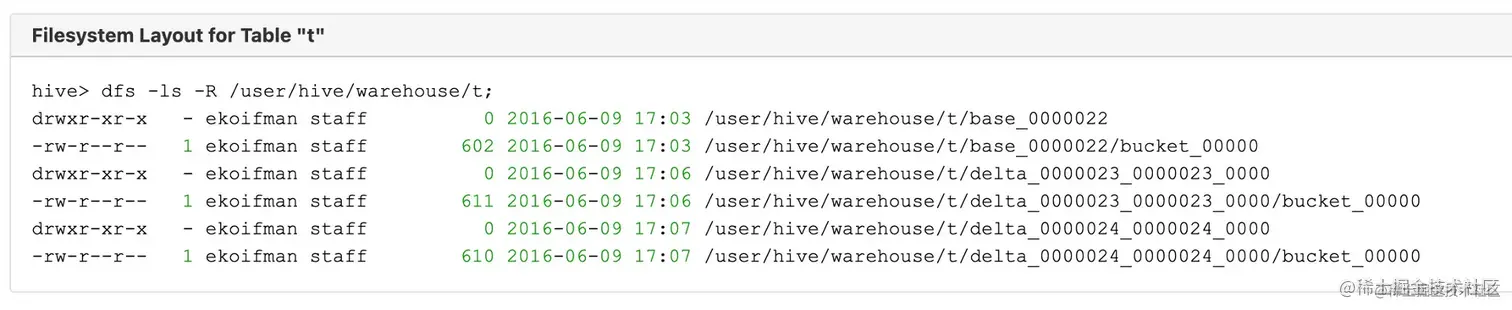

支持 Hive Transactions 实现，目前只有 Hive 本身集成
类似 Delta Lake / Hudi / Iceberg
基于 Base + Delta + Compaction 的设计

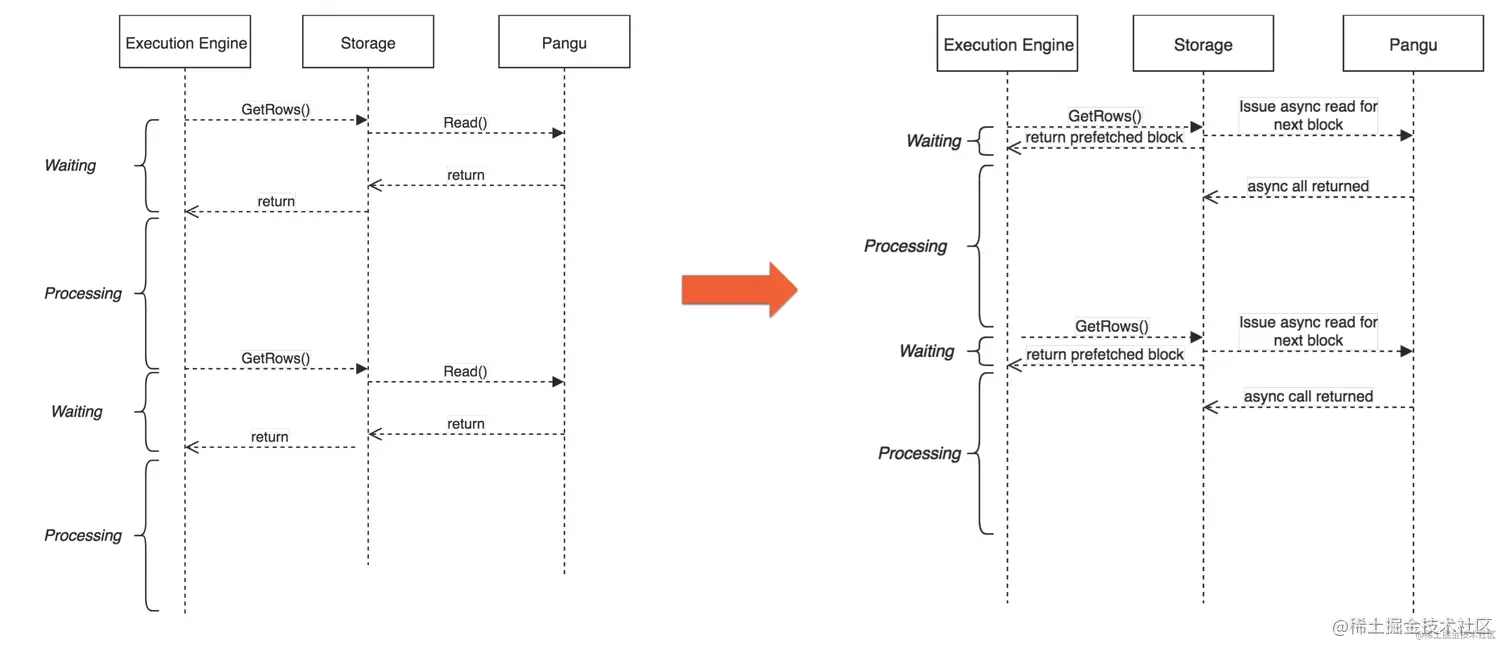

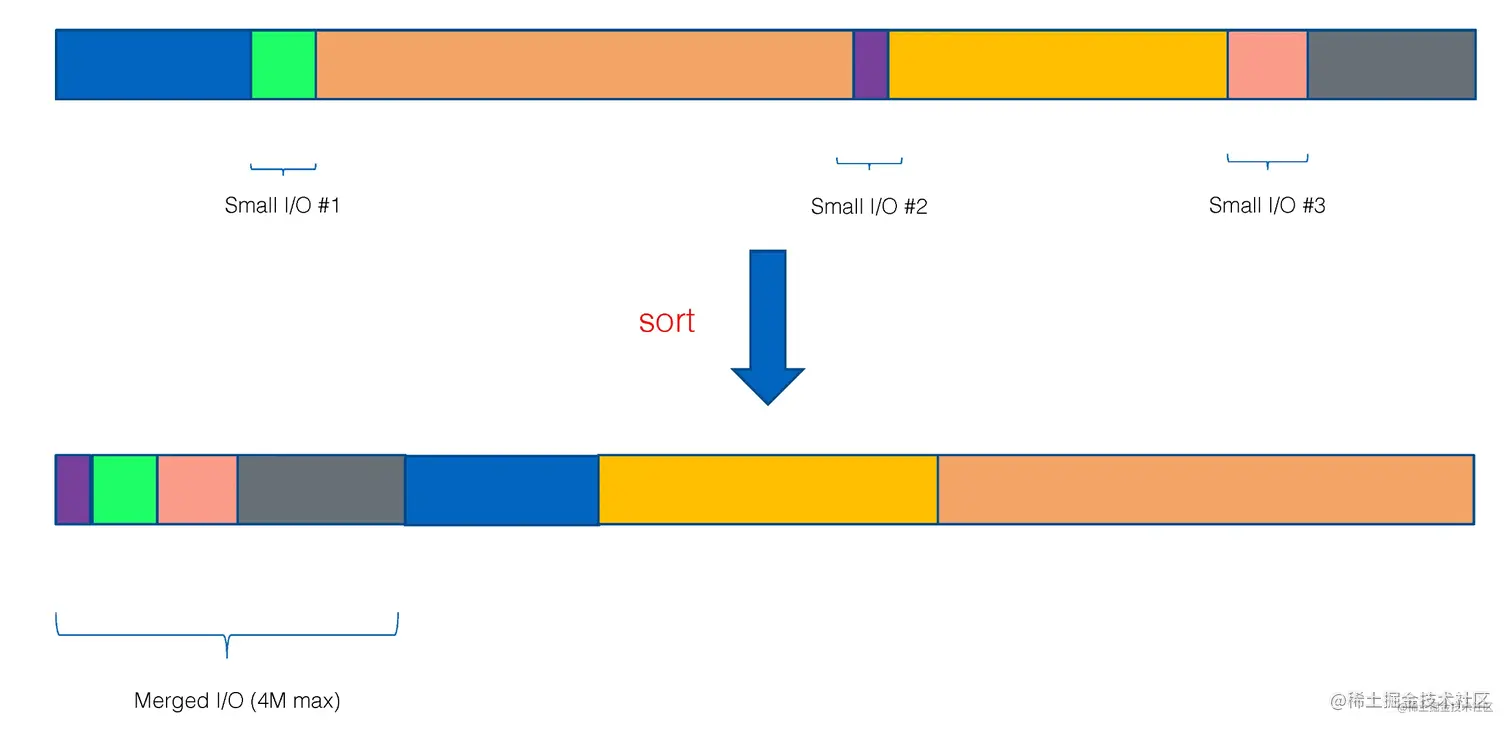

AliORC

ORC 在阿里云计算平台被广泛应用，主流产品 MaxCompute + 交互式分析 Hologres 的最新版本都支持 ORC 格式
AliORC 是对 ORC 的深度定制版

索引增强

支持 Clusterd Index，更快的主键查找
支持 Bitmap Index，更快的过滤
- Roaring Bitmap
  - 更高效的压缩保存 Bitmap Index

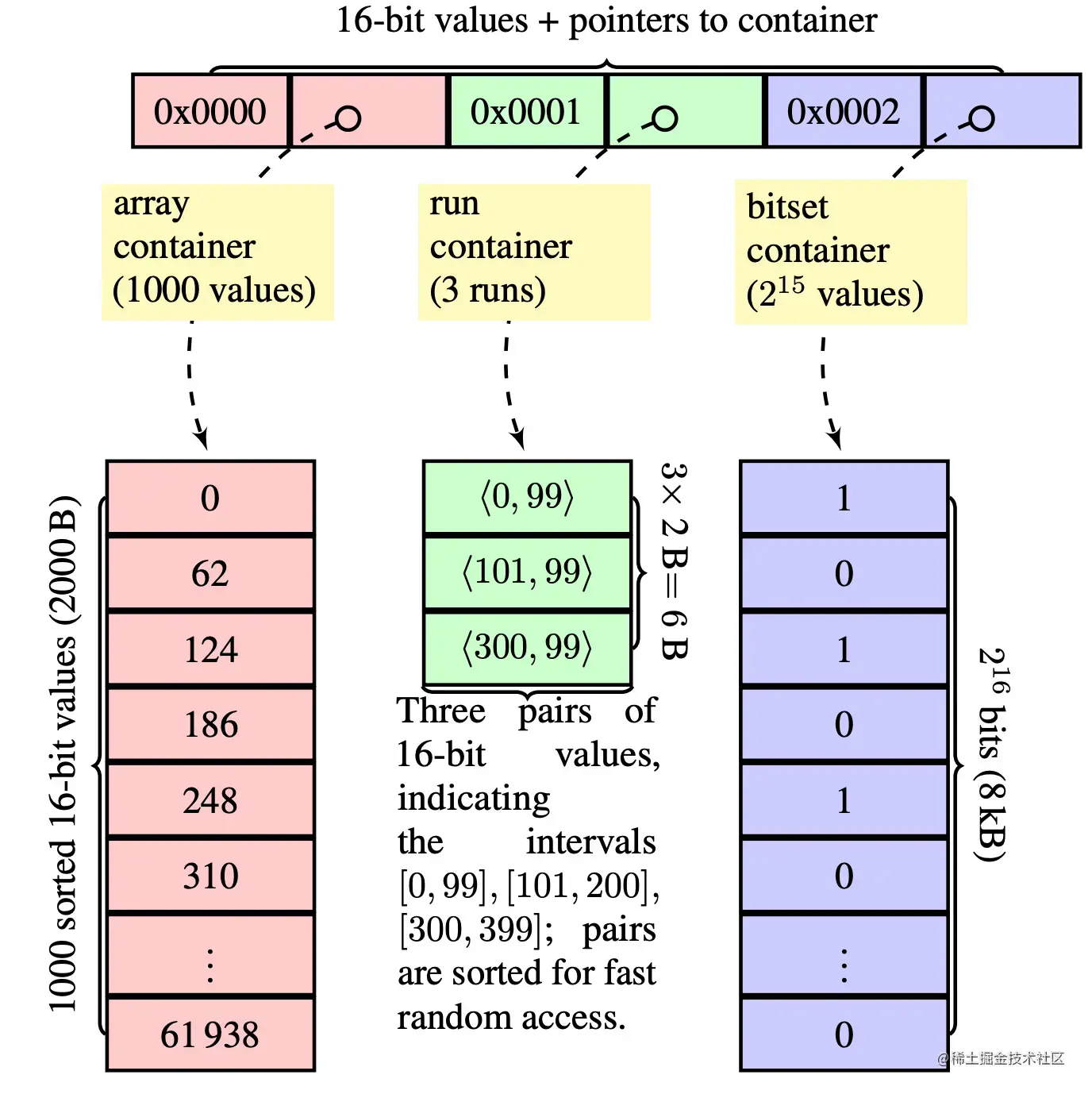

  - 以 16 bit 的 bitmap 空间为一个保存单元，每个单元可以是以下三种形式之一：
    - Array Container：只保存为 1 的 Index
    - Run Container：类似 RLE 编码
    - Bitset container：原始 bitmap 存储
