0003 HL7消息体系介绍

1.  HL7的简单介绍1）HL7  缩写于Health LevelSeven，是创建于1987年，用来发展独立卫生保健行业的电子交换交换标准，经过多年的发展，HL7已经有多个版本，目前我们 的集成规范是 基于V2.6版本的2）简单的理解是正如市场上XML，JSON格式比较广泛一样，HL7也是一种数据格式，可以理解为一个字符串，只是这个字符串分为了好几个段而已

2.  HL7的符号介绍

HL7的字符介绍

| MSH|^~&|LIS||HIS||201804080952||OUL^R21^OUL_R21|694C8642E587C93FE050A8C06D0C6FDA|P|2.6||||||utf-8 | | :-------------------------------------------------------------------------------------------------------------------- |

|  PID||2501333371|||曾想霞|||2 PV1||1||R|||101761^熊婷||||||||||||4||||||||||||||||||||H0001 ORC|SN||||||||||||||||||||||||||||C|||生殖医学中心^^110304 | | :------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- |

| OBR|1|01C201803-1310088||13201^白带细菌学检查|||20180408092021|||||||20180408094822|39&其他|||||||20180408095214|||F|||||||||&段秀 | | :-------------------------------------------------------------------------------------------------------------------------------------------------------- |

| 娟|&严灿 | | :----- |

|  OBX|1|TX|6636^清洁度|1|II||||||F||||||N OBX|2|TX|6637^菌落评分|1|6||||||F||||||N OBX|3|TX|6638^细菌性阴道病(BV)|1|-||||||F||||||N OBX|4|TX|6639^线索细胞|1|-||||||F||||||N OBX|5|TX|6640^滴虫|1|-||||||F||||||N | | :--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- |

段落符号:HL7中每一段都是以一段三个大写字母开头的，代表整个段落的含义，MSH(头信息)，PID(患者信息)，PV1(开单信息)等等

| | 符号: 域分隔符    HL7中每个段落中的位置分格符，两个“|”符号之间表示一个位置，可以填上相关结构的内容，比如字符串等，以“段落-数字”表示该位置， | | :-------------------------------------------------------------------------------- |

该分隔符下的内容

^ 符号:成分分隔符   HL7中许多段落的位置中是多个成分的，比如执行科室代码与执行科室名称，一般用^符号分隔，分隔后形成两个新的段~ 符号:子成分分隔符   HL7中在分了成分之后，子成分如果分为多个成分，则用~符号进行分隔，分隔后形成两个新的段&符号:循环分隔符   表示该段位置放置的是数组结构，类型相同，可以循环

例如：OBX-3段 "6640^滴虫" 的尖括号表示一个分隔符，^左右两个部分表示两个位置(OBX-3-1和OBX-3-2),如果"6640^滴虫"要表示整个字符串,

则用保留字表示,如“6640\S\滴虫“;如果“6640“这个值没有，则该位置得“^滴虫”这样表示，^符号不可省略

3.HL7的数据类型

类型编码ST

类型说明字符串

类型编码DT

类型说明日期

TX

文本数据格式化文本数字

TM

时间

FT

CE

编码要素

NM

CX

具有校验数位的扩展符合ID

SI

序列ID号

XCNXADXPNXTN

扩展符合ID号和ID名扩展地址

SNIDIS

结构化数据

HL7表的编码值用户定义表的编码

扩展姓名

扩展通讯号码



EI

实体标识符

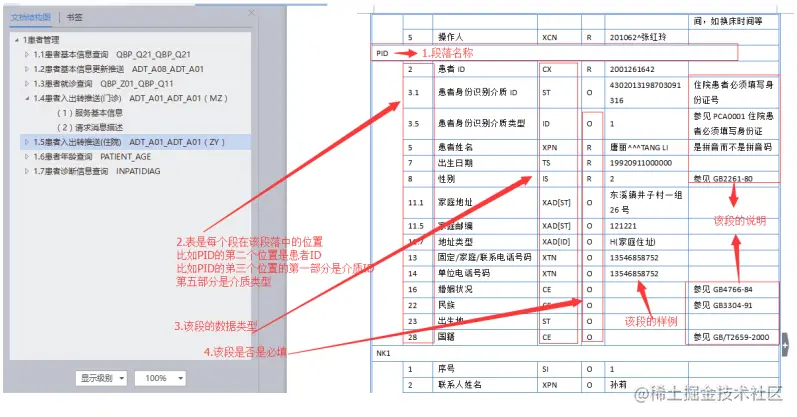

4.文档结合数据类型解析

以截图示例中的序号进行如下介绍

|  1）段落名称，即段落符号，每个段落模块的缩写  参考HL7符号的介绍 2） 每个字段的位置，表明在该段落中该字段的位置，即以|符号分隔的位置  参考HL7符号的介绍 3）该字段的数据类型要求，参考上面的HL7数据类型 4）该字段是否必填 R是必填  O是可选 | | :---------------------------------------------------------------------------------------------------------------------------------- |

5）剩余两列分别是该段的样例和说明

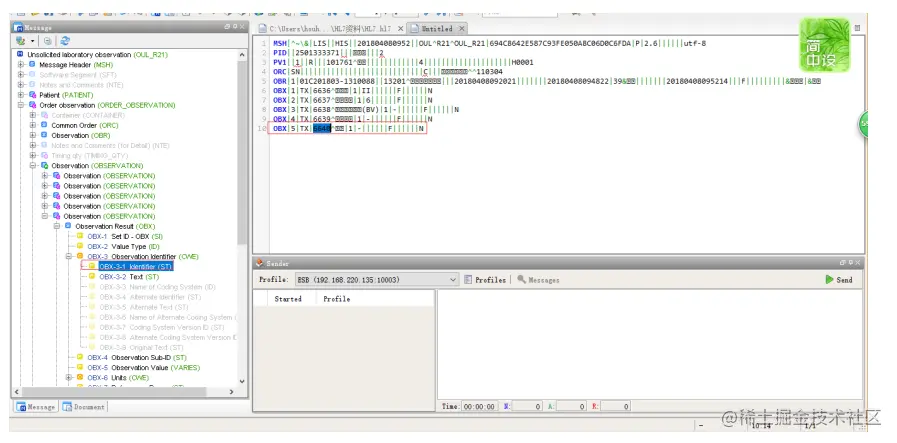

5.工具HL7 Editor的查看HL7消息

1)将HL7消息放到HL7Editor这个工具中，左边树会立即看到该消息的所有结构，灰色的尚未填值的，循环和该字段类型都已经展示2)点击该工具左边的树，单击一项将会展开，双击一项，将会弹出框填值

3)点击该工具右边的内容，ctrl+左键，将会在左边树那里立即定位到该字段，如下截图所示
