开发工具：TIBCO Jaspersoft® Studio 6.19.1

创建一个新的报表文件

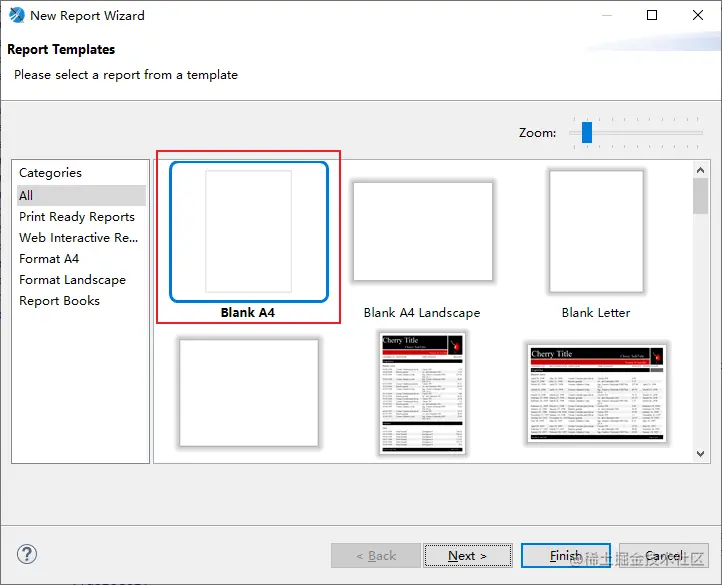

File --> New --> Jasper Report，弹出New Report Wizard，选择 Report 模板Blank A4，点击Next；

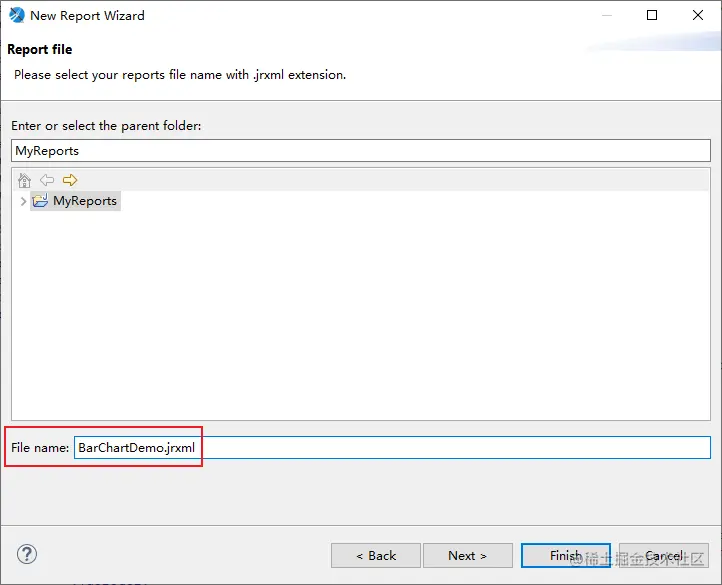

在File Name中输入报表文件名称（这里演示我填入的文件名称为BarChartDemo），然后点击Next；

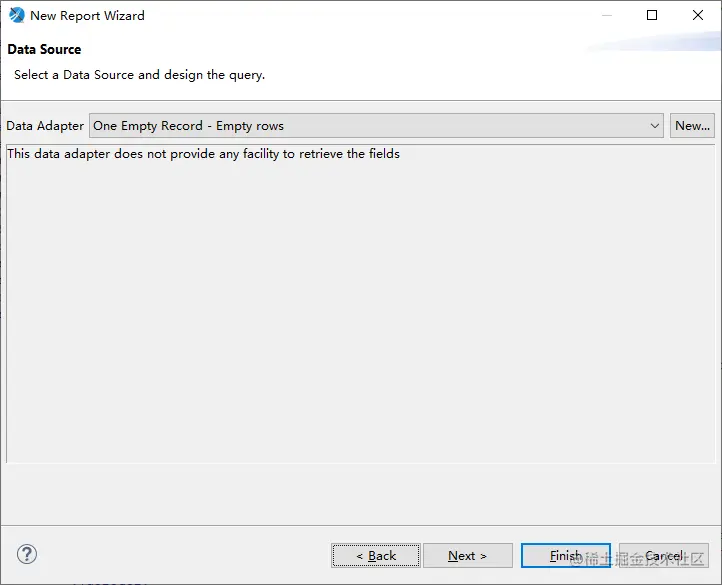

点击Next；

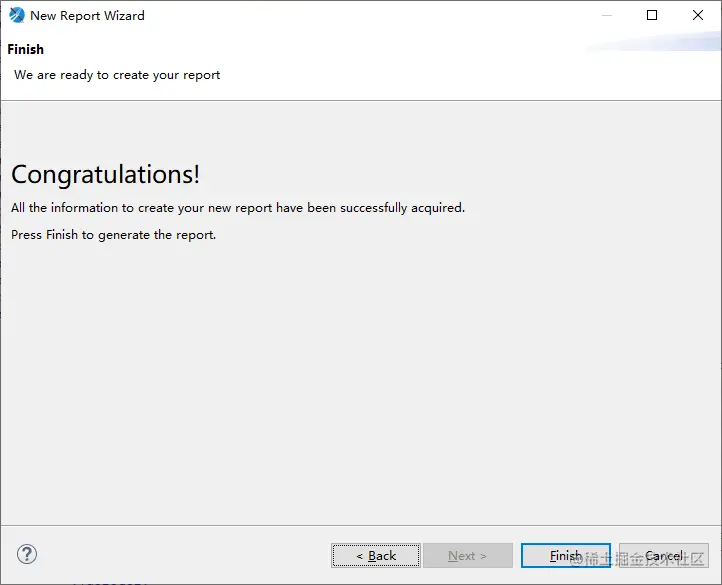

点击Finish。

创建报表文件的每一步我都截了图，说简单点，创建文件就是选一个模板、起个名称就完了。

我工作经历中涉及到报表开发的工作也不多，接触过的模板也就Blank A4，其它的报表模板我都是没有用过的。粗略地看了下JasperReports中的其它模板，感觉有用的不多，顶多可以在开发报表的时候参考下，可以直接拿来用的几乎没有。

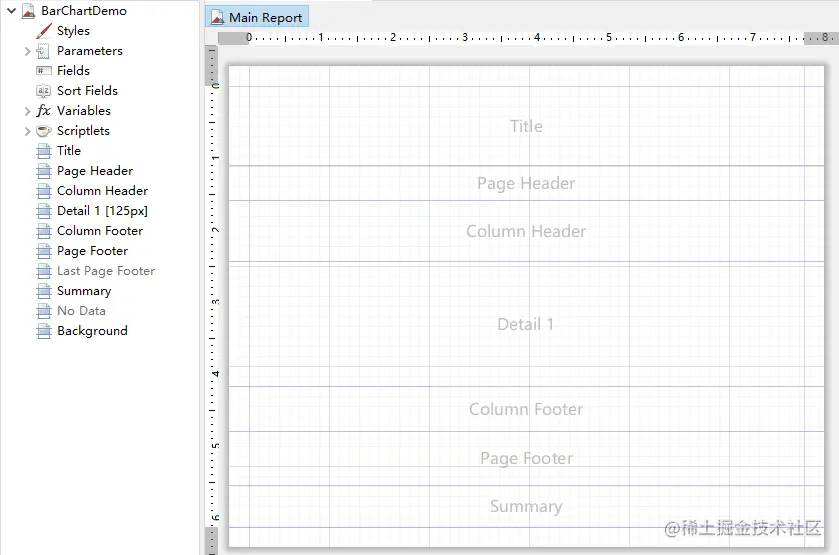

报表文件创建成功后，我们看到的是如下界面。

报表文件元素说明

Title：标题区，如果数据有多页只会在第一页打印；
Page Header：页头区，多页的情况下每页都会打印；
Column Header：列头区，配合下面的Detail区打印列表数据，多页的情况下每页都会打印；
Detail：可以新增多个Detail区，可以组合打印出多个列表数据，多页的情况下每页都会打印；
Column Footer：列表底部区，多页的情况下每页都会打印；
Page Footer：页底部区，多页的情况下每页都会打印；
Summary：合计区，只会在最后一页打印。

调整Detail的高度

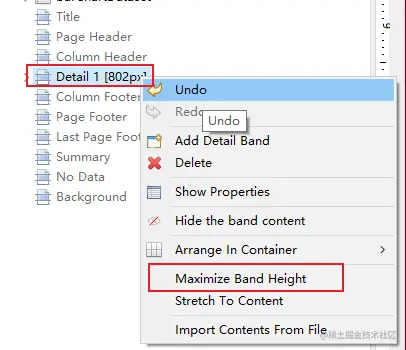

删除除Detail外的其它所有部分，即仅保留Details，然后在Detail上单击鼠标右键，然后点击Maximize Brand Height。

新建一个Parameter

对象Parameters的作用是从外部向报表内部传递数据。

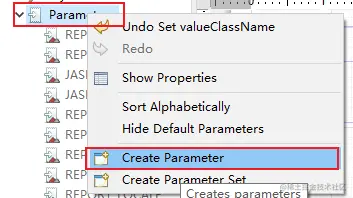

在Parameters上单击鼠标右键，然后点击Create Parameter。

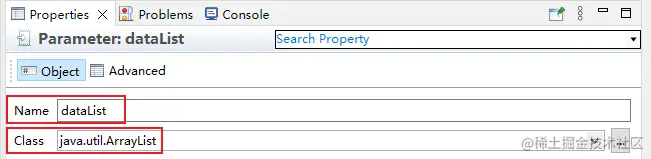

将新创建的Parameter的Name设置成dataList，Class设置成java.util.ArrayList。

创建Dataset

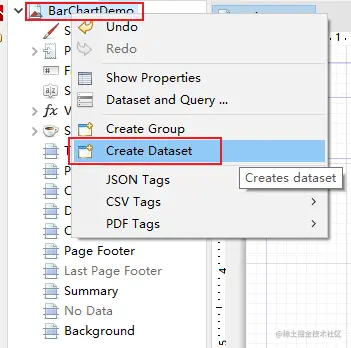

在BarChartDemo上单击鼠标右键，然后点击Create Dataset。

将新创建的Dataset的Name设置成barChartDataset。

展开barChartDataset，添加两个Field。

Name	Class
name	java.lang.String
value	java.lang.Integer

报表添加Bar Chart

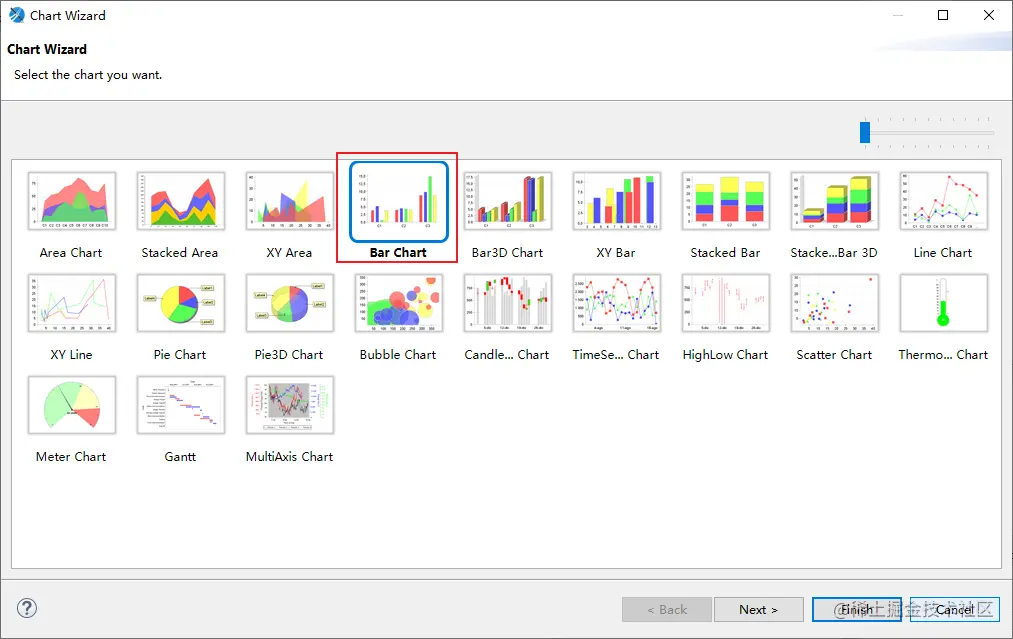

将Chart拖动到Detail中。弹出Chart Wizard，选择Bar Chart，然后点击Finish。

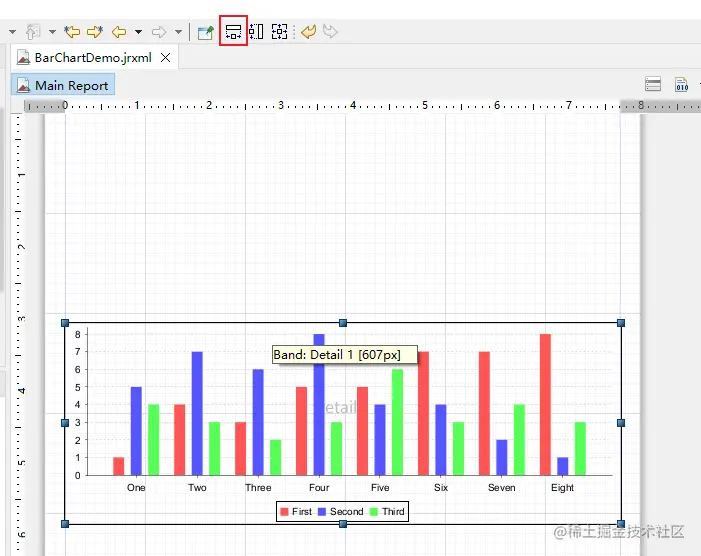

选中Bar Chart，设置Chart的宽度充满整个容器。

设置Bar Chart的属性

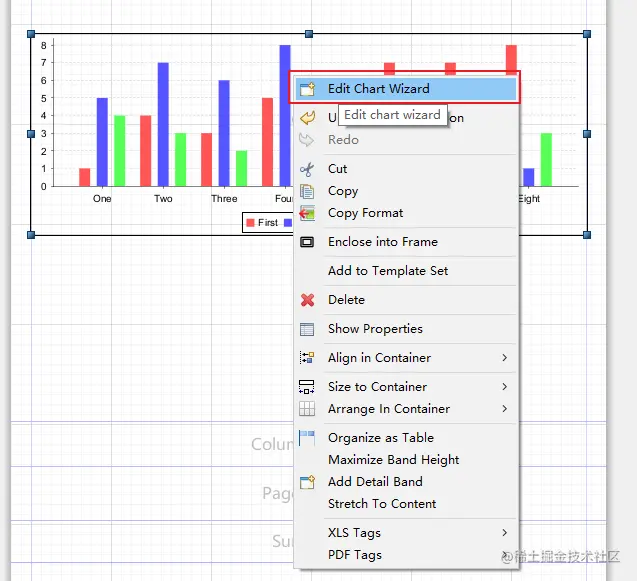

选中Chart，单击右键，选择Edit Chart Wizard。

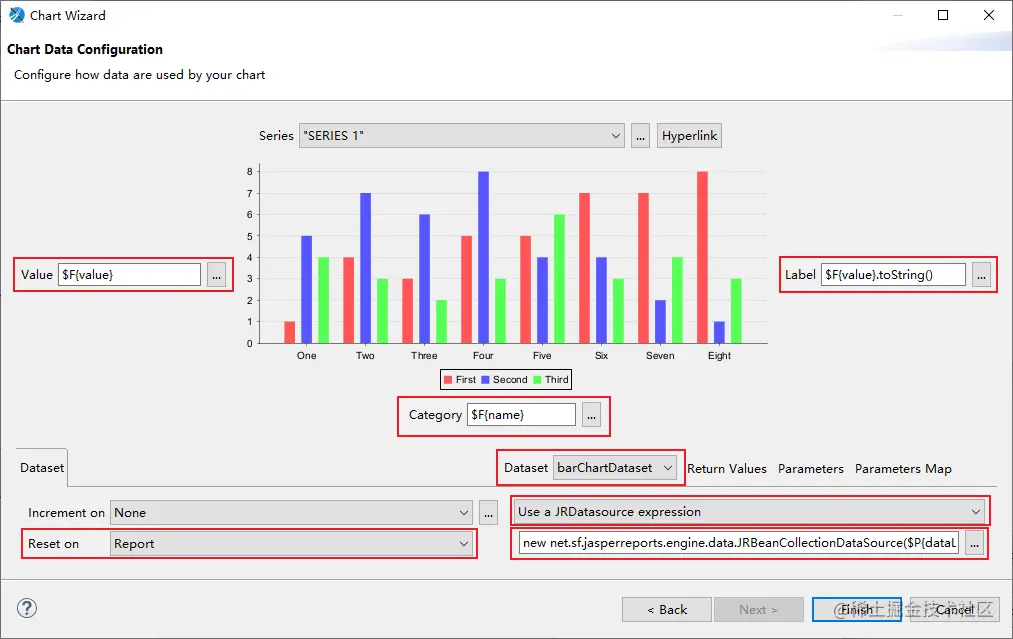

配置Chart属性

如果有使用过百度的Echarts的话会对Series、Label、Value、Category有深的理解。

说明：

Series：系列，本示例中只有一个系列，所以未设置系列；上图中红、蓝、绿三种不同颜色的条柱分别对应一个系列；
Label：每个条柱上显示的说明文字，字符串类型；
Value：每个条柱的值，会根据value显示条柱的高度，不能是字符串类型；
Category：类别，上图中的One、Two、Three……就是Category。

Dataset配置信息详情：

Dataset：barChartDataset
Increment on：None
Reset on：Report
Use a JRDatasource expression
new net.sf.jasperreports.engine.data.JRBeanCollectionDataSource($P{dataList})

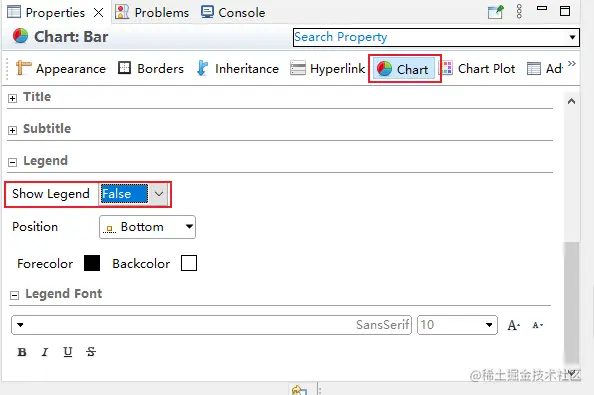

因为本示例程序只有一个Serie，所以我隐藏了Legend。

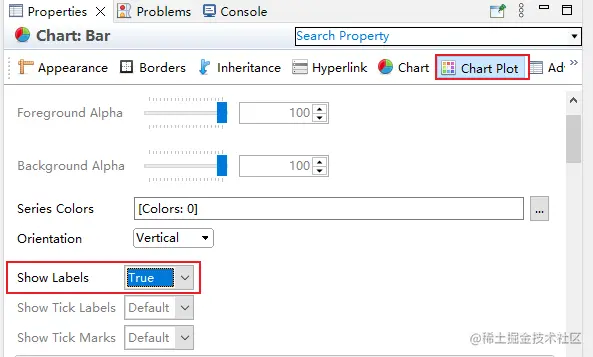

显示Label：

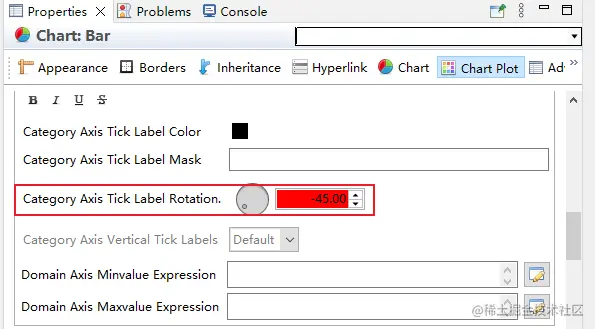

X轴说明文字调整显示角度

直接在属性里不能设置角度为负数，我是在Source里直接改的XML源码。

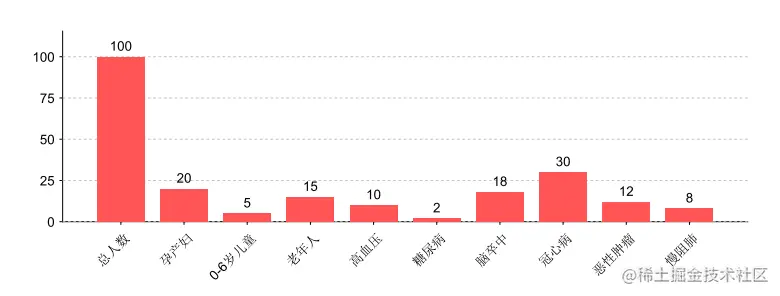

这样一个Bar Chart图表就创建成功了。

使用Java填充报表文件

关键代码：

@ResponseBody
@GetMapping("/chart")
public void chart(HttpServletResponse response) {
	try {
		// 报表需要的动态参数
		List<Dict> dataList = Lists.newArrayList();
		dataList.add(Dict.create().set("name", "总人数").set("value", 100));
		dataList.add(Dict.create().set("name", "孕产妇").set("value", 20));
		dataList.add(Dict.create().set("name", "0-6岁儿童").set("value", 5));
		dataList.add(Dict.create().set("name", "老年人").set("value", 15));
		dataList.add(Dict.create().set("name", "高血压").set("value", 10));
		dataList.add(Dict.create().set("name", "糖尿病").set("value", 2));
		dataList.add(Dict.create().set("name", "脑卒中").set("value", 18));
		dataList.add(Dict.create().set("name", "冠心病").set("value", 30));
		dataList.add(Dict.create().set("name", "恶性肿瘤").set("value", 12));
		dataList.add(Dict.create().set("name", "慢阻肺").set("value", 8));
		// 编译
		JasperReport jasperReport = JasperCompileManager.compileReport(
				ResourceUtils.getFile("classpath:BarChartDemo.jrxml").getAbsolutePath()
		);
		Map<String, Object> paramMap = new HashMap<>();
		paramMap.put("dataList", dataList);
		JasperPrint jasperPrint = JasperFillManager.fillReport(jasperReport, paramMap, new JREmptyDataSource());
		JasperExportManager.exportReportToPdfStream(jasperPrint, response.getOutputStream());
	} catch (Exception e) {
		e.printStackTrace();
	}
}
