消息队列概述
-
消息队列应用场景
-

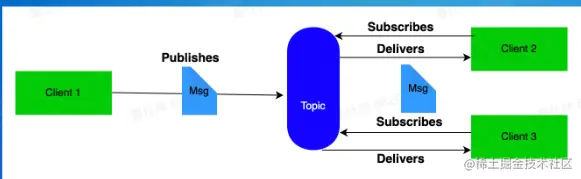

MQ 消息通道
-

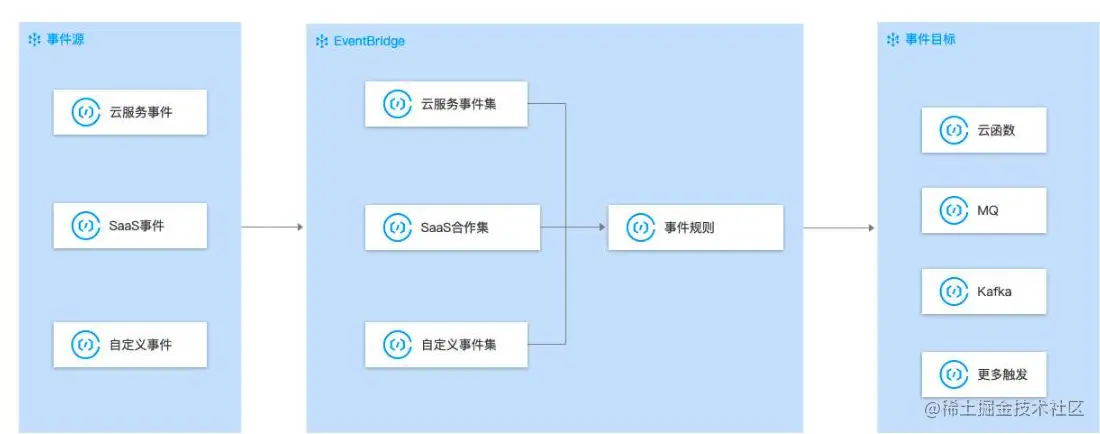

- EventBridge 事件总线
- 事件源：将云服务、自定义应用、SaaS应用等应用程序产生的事件消息发布到事件集
- 事件集：存储接收到的事件消息，并根据事件规则将事件消息路由到事件目标
- 事件目标：消费事件消息

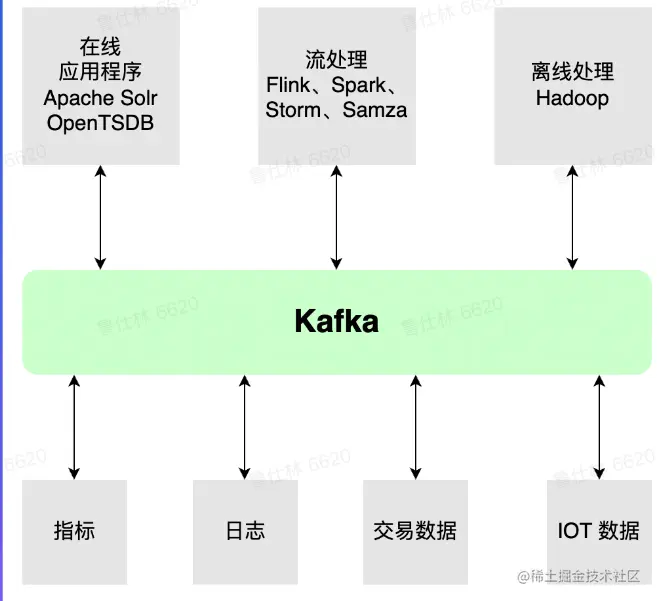

Data Platform 数据流平台
-
提供流/批数据处理能力
-
各类组件提供各类 Connect
-
提供 Stream ing/function 能力
-
根据数据 schema 灵活的进行数据预处理
-
-
主流消息队列介绍
- RabbitMQ
- RocketMQ
- Kafka
- Pulsar
| RabbitMQ | RocketMQ | Kafka | Pulsar | |
|---|---|---|---|---|
| 推出时间 | 2007 | 2012 | 2010 | 2016 |
| 使用语言 | Erlang | Java | Scala/Java | Java |
| 单机吞吐量 | 一般 | 较高 | 高 | 高 |
| 延迟 | 低 | 低 | 一般 | 低 |
| 可用性（分片） | 高（主从架构） | 高（主从架构） | 非常高（分布式） | 非常高（分布式） |
| 一致性 | 较高 | 高 | 高 | 高 |
| 扩展性 | 较高 | 高 | 高 | 非常高 |
以上是4款比较流行的消息队列软件
Kafka 详解
-

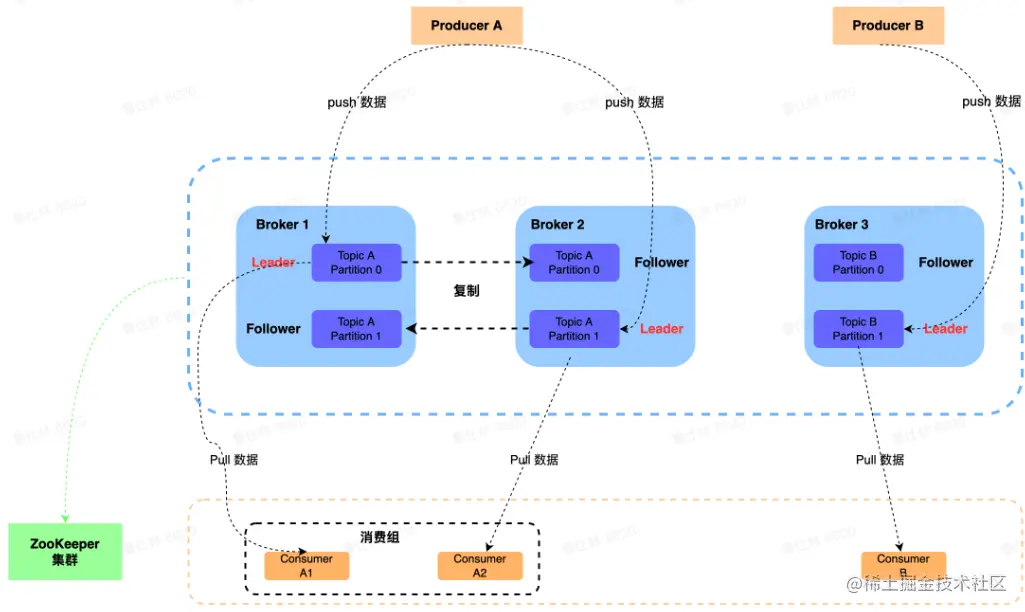

Kafka 架构介绍
-
-

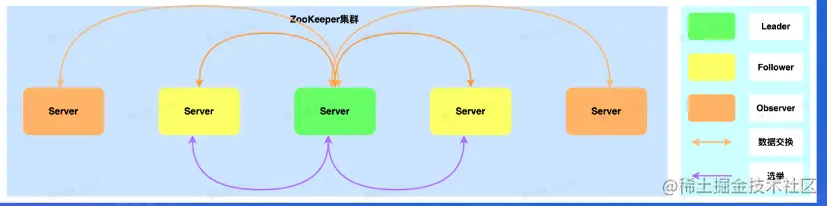

zookeeper
-
-
选举机制：Paxos机制
-
提供一致性：写入（强一致性）、读取（会话一致性）
-
提供可用性：一半以上节点存活即可读写
-
提供功能：watch机制、持久/临时节点能力
-
kafka 存储数据：
- BrokerMeta 信息（临时节点）
- Controller 信息（临时节点）
- Topic 信息（持久化节点）
- Config 信息（持久化节点）
-
-
Broker角色：
- 若干个Broker 节点组成 kafka 集群
- Broker 作为消息的接受模块，使用React 网络模块进行消息数据的接收
- Broker 作为消息的持久化模块，进行消息的副本复制以及持久化（从图可以看到，leader和follower是是分布在两个 broker中，leader和 follower 之间进行消息的同步，保证数据的持久化）
- Broker 作为高可用模块，通过副本间的 Failover 进行高可用保证
-

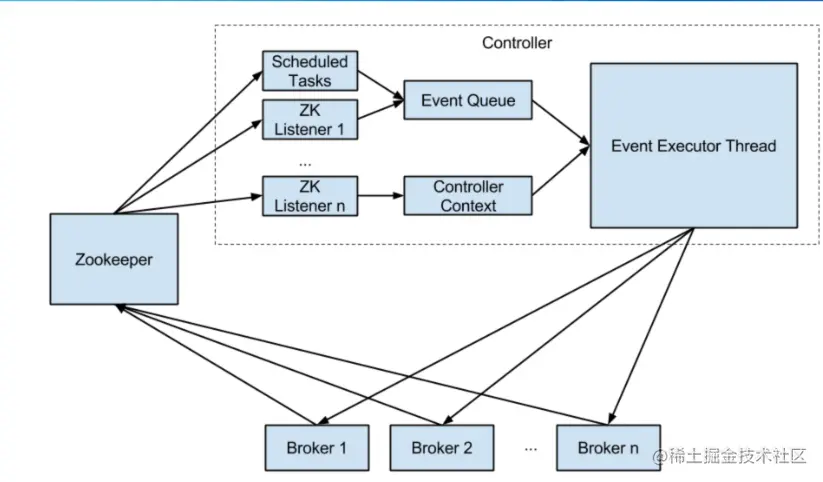

controller
-

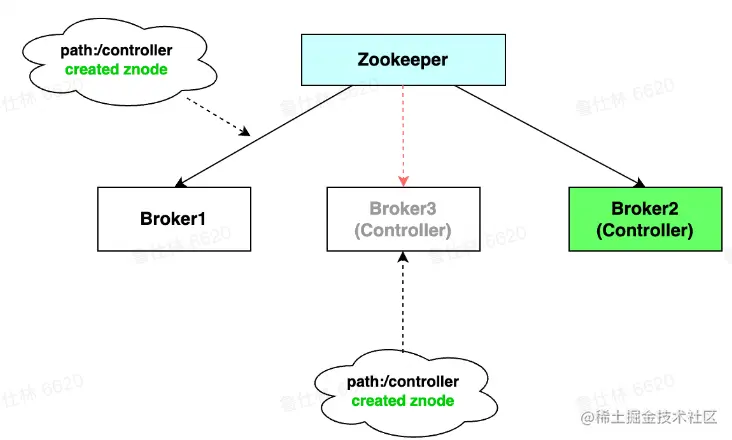

选举
- broker 启动会尝试去 zk 中注册 controller 节点
- 注册上 controller 节点的 broker 即为 controller
- 其余 broker 会 watch controller 节点，节点出现异常则进行重新注册
-
作用
- broker 重启/宕机时，负责副本的 Failover切换
- Topic 创建/删除时，负责TopicMeta信息广播
- 集群扩缩容时，进行状态控制
- partition/Replica 状态机维护
-

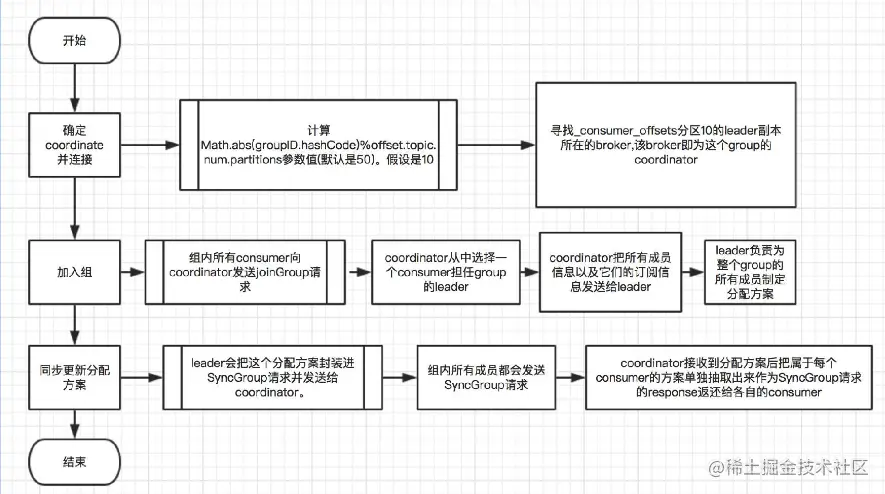

coordinator介绍：
- 负责 topic-partition<->consumer 的负责均衡
- 根据不同的场景提供不同的分配策略
-
-
-
Kafka 高可用
-
高可用：
-
副本同步机制：
- 提供 ISR 副本复制机制，提供热备功能
- 写入端提供 ack=0，-1, 1 机制，控制副本同步强弱
-
副本切换机制
- 提供 clean/unclean 副本选举机制
-
-
kafka 副本 ISR 机制：
-
AR：Assign Replica ，已经分配的所有副本
-
OSR：
- OutSyncReplica
- 很久没有同步数据的副本
-
ISR：
- 一直都在同步数据的副本
- 可以作为热备进行切换的副本
-
kafka 写入 Ack 机制
-
Ack = 1：
- Leader 副本写入成功，Producer 即认为写成功
-
Ack = 0：
- OneWay 模式
- Producer 发送后即为成功
-
Ack = -1：
- ISR 中所有副本都成功，Producer 才认为写成功
-
-
kafka如何保证消息不丢？
-
Q1：
- 3副本情况下，如何结合 m in.in syn c.replica 以及 ack 的配置，来保证写入的 kafka 系统中的数据不丢失？
- 答案： m in.in syn c.replica 配置成 2 ，ack = -1，可以时刻保证你的系统中有两个副本是有完整数据的，你在进行切换的时候，势必会切换到一个数据多的副本上，可以保证数据的不丢失
-
Q2：
- 如果是 5 副本呢？（与上面的一样）
-
-

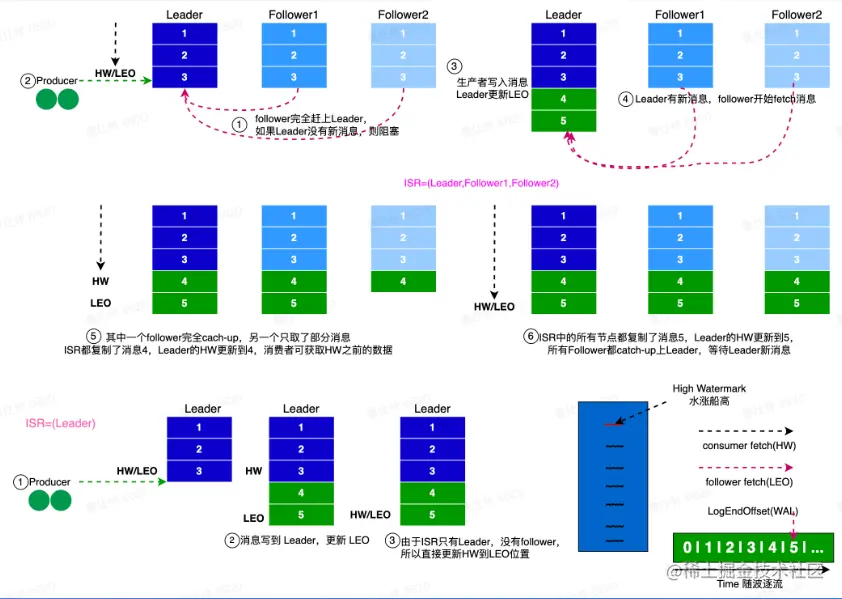

kafka 副本同步：
-
LEO：logEndOffset ，日志最末尾的数据，文件中最后一条数据
-
HW：
- ISR 中最小的 LEO 最为HW
- HW 的消息为 Consumer 可见的消息
-
-
kafka副本选举：（重要的）
-
clean 选举：
- 优先选取 ISR 中的副本作为 leader
- 如果 ISR 中无可用的副本，则 partition 不可用（必须在 ISR 中选副本）
-
Unclean 选举
- 优先选举 ISR中的副本作为leader
- 如果 ISR 中无可用的副本，则选择其他存活副本
-
-
-
-
-

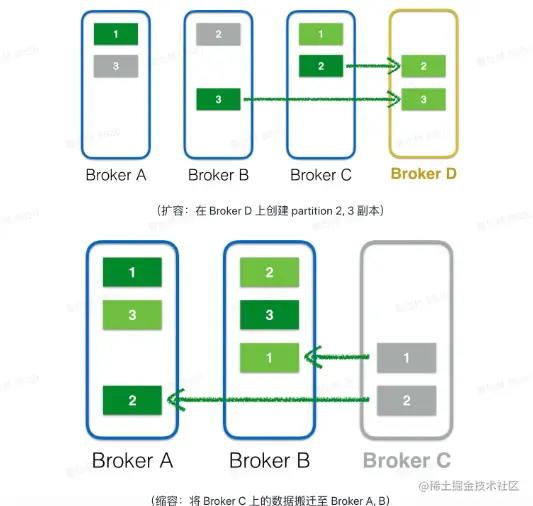

Kafka 集群扩缩容
-
kafka集群扩缩容之后的目标：
-
topic维度：
- partition 在各个 broker 之间分布是均匀的
- 同一个 partition 的replica 不会分布在一台 broker
-
broker 维度
- broker 之间 replica 的数量是均匀的
-
-
-
扩容步骤：
-
扩容 broker 节点
- leader 副本写入成功，producer 即认为写成功
-
计算均衡的 replica 分布拓扑
- 保证 topic 的partition 在 broker 间分布均匀
- 保证 broker 之间的 replica 分布均匀
-
controller 负责新的副本分布元数据广播
- controller 将新的leader/follower 信息广播给 broker
-
broker 负责新副本的数据同步
- broker上有需要同步数据的副本则进行数据同步
-
-
缩容步骤：
-
计算均衡的 replica 分布拓扑
- 保证 topic 的partition 在 broker 间分布均匀
- 保证 broker 之间 replica 分布均匀
-
controller 负责新的副本分布元数据广播
- controller 将新的 leader/follower信息广播给 broker
-
broker 负责新副本的数据同步
- broker 上有需要同步数据的副本则进行数据同步
-
下线缩容的broker节点
- 数据同步完毕之后下线缩容的broker节点
-
-
kafka 集群扩缩容问题”
- 扩缩容时间长：涉及到数据迁移，在生产环境中一次扩缩容可能要迁移TB 甚至 PB 的数据
- 扩缩容期间集群不稳定：保证数据的完整性，往往会从最老的数据进行同步，这样会导致集群时刻处于从磁盘中读取数据的状态，disk/net/cpu 负载都会比较高
- 扩缩容期间无法执行其他操作：在一次扩缩容操作结束之前，无法进行其他运维操作（扩缩容）
-
-
Kafka 未来演进之路
-
kafka去除zk依赖
-
依赖 zookeeper 存在问题：
- 元数据存取困难：元数据的存取过于困难，每次重新选举的 controller 需要把整个集群的元数据重新 restore ，非常的耗时且影响集群的可用性
- 元数据更新网络开销大：整个元数据的更新操作也是以全量推的方式进行，网络的开销也会非常大
- 强耦合违背软件设计原则：zookeeper 对于运维来说，维护zookeeper 也需要一定的开销，并且 kafka 强耦合与zk也并不好，还得时刻担心宕机问题，违背软件设计的高聚合、低耦合的原则
- 网络分区复杂度高：zookeeper 本身并不能兼顾到broker 与 broker 之间通信的状态，这就会导致网络分区的复杂度成几何倍数增长
- 并发访问 ZK 问题多：zookeeper 本身并不能兼顾到broker 与 broker 之间通信的状态，这就会导致网络分区的复杂度成几何倍数增长
-
-

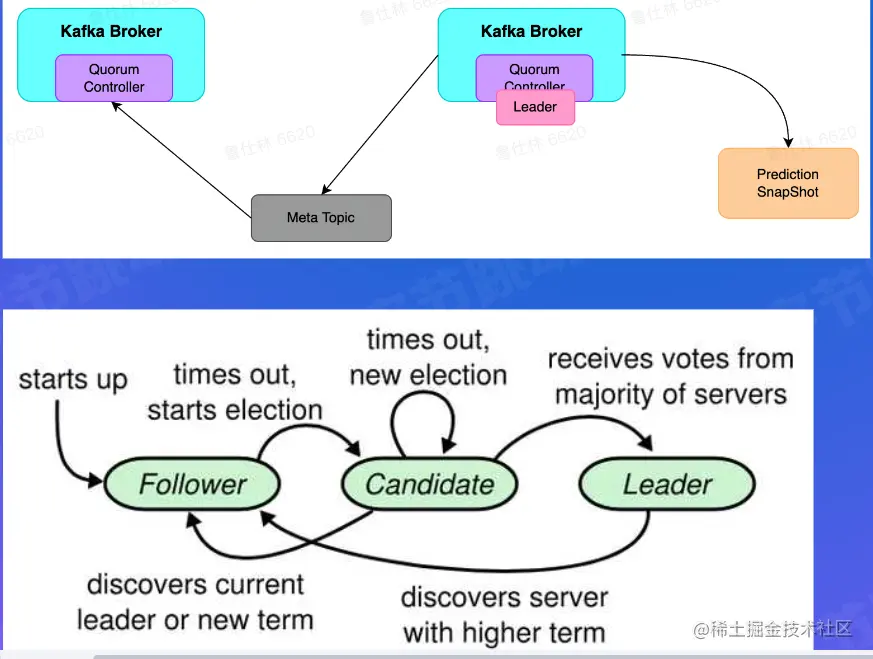

kafka 依赖 KRaft：
- process.Roles = Broker：服务器在 Kafka 模式下充当 Broker
- process.Roles = Controller：服务器在 Kafka 模式下充当 Controller
- Process.Roles = Broker,Controller：服务器在 KRaft 模式下充当 Broker 和 Controller
- Process.Roles = null：那么集群就假定是运行在 Zookeeper 模式下
-
-
Kafka 运维/调优经验介绍（字节：2.3.1）
-

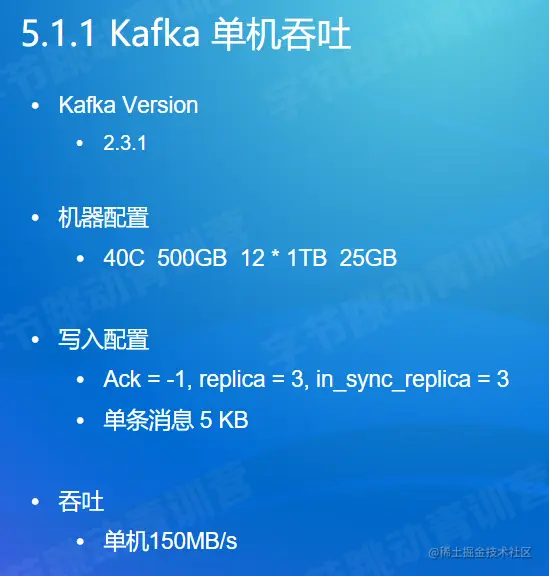

单机吞吐
-

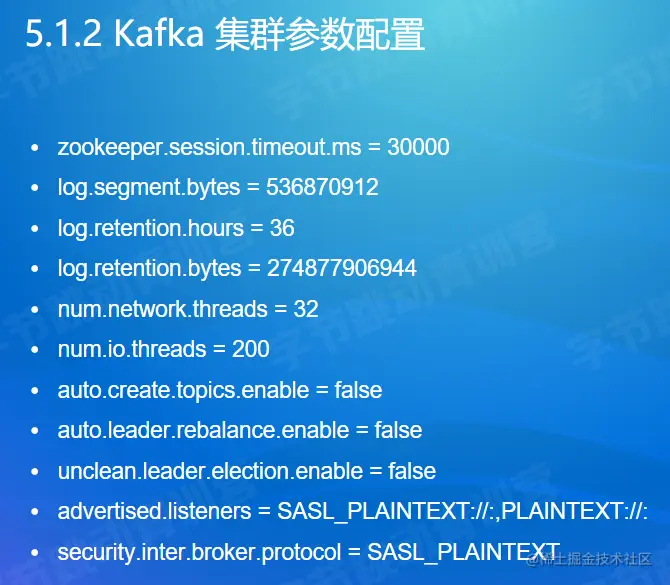

参数配置：
-

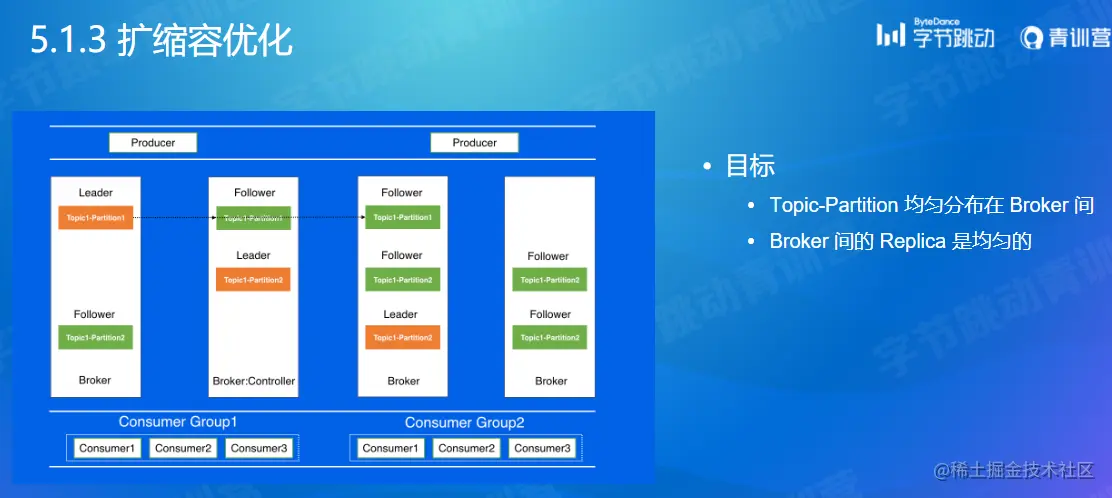

扩缩容优化
-

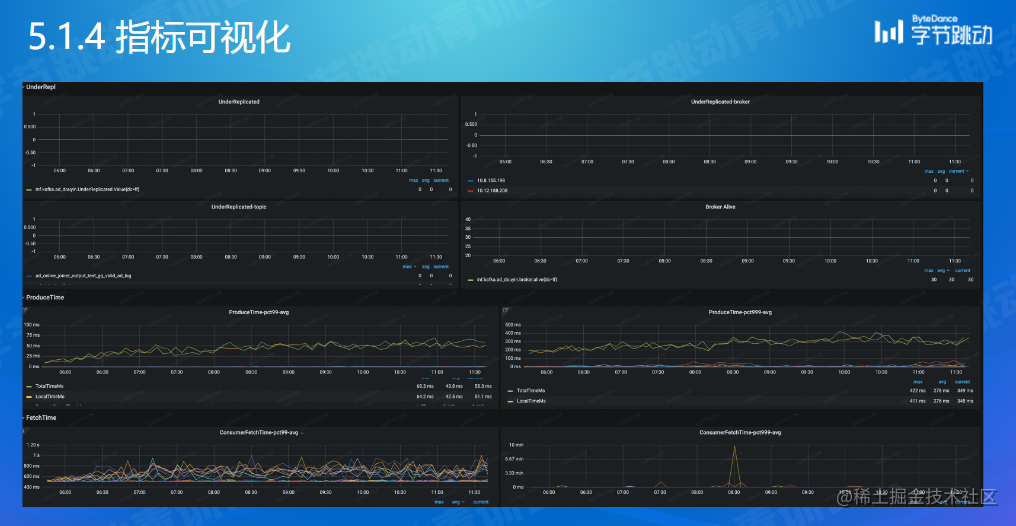

- 指标可视化
-
Pulsar 详解
-
Pulsar 架构介绍（具备了kafka不具备的功能）
-
-

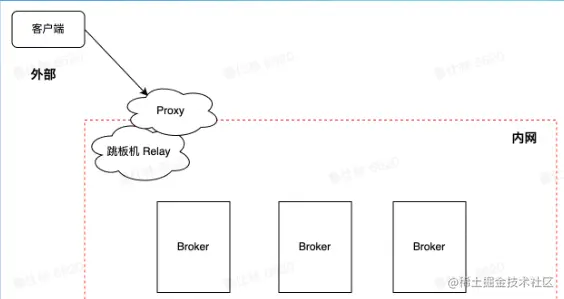

pulsar proxy：
-
pulsar 客户端连接集群的两种方式：
- pulsar client —>broker
- pulsar client->proxy
-
pulsar proxy 的作用及应用场景
- 部分场景无法知道 broker 地址，如云环境
- proxy 提供类似 GateWay 代理能力，解耦客户端和 broker ，保障 broker 安全
-
-

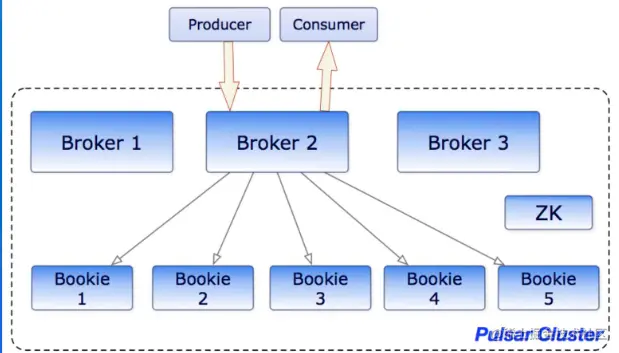

pulsar broker：
-
-
Pulsar Broker 无状态组件，负责运行两个模块
-
Http 服务器
- 暴露了 restful 接口，提供生产者和消费者 topic 查找 api
-
调度分发器
- 异步的 tcp 服务器，通过自定义二进制协议进行数据传输
-
-
Pulsar Broker 作为数据层代理
-
Bookie通讯
- 作为 Ledger 代理负责和 Bookie 进行通讯
-
流量代理
- 消息写入 Ledger 存储到 Bookie（Java写的）进行持久化存储
- 消息缓存在堆外，负责快速响应
-
-
pulsar storage
-
-
Pulsar 数据存储 Segment 在不同存储中的抽象
- 分布式 Joumal 系统(Bookeeper)中为 Joumal/Ledger
- 分布式文件系统(GFS/HDFS) 中为文件
- 普通磁盎中为文件
- 分布式 Blob 存储中为 Blob
- 分布式对象存储中为对象
-
定义好抽象之后，即可实现多介质存储
-
L1（缓存)：
- Broker 使用堆外内存短智存储消息
- 适用于 Tail-Read 读场景
-
L2(Bookkeeper):
- Bookkeeper 使用Qurom 写，能有效降低长尾，latency
- 适用于 Catch-Up 较短时间内的较热数据
-
L3(S3等冷存)：
- 存储成木低；扩展性好
- 适用于 Catch-Up 长时间内的冷数据
-
-
-

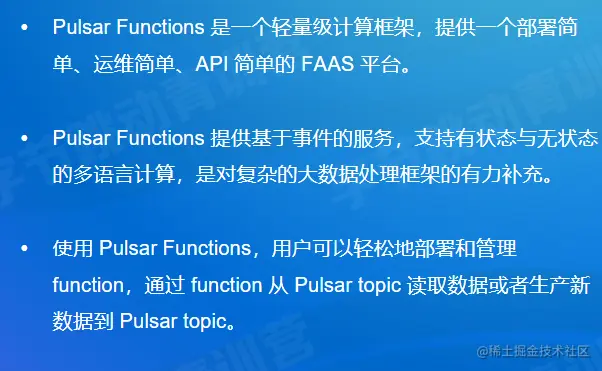

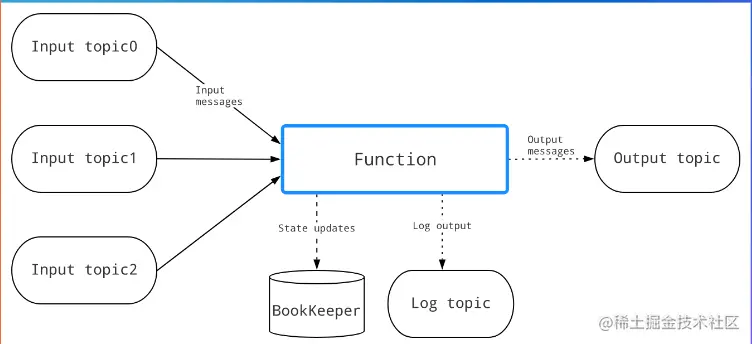

pulsar function （轻量级计算框架）
-
-
-
bookeeper整体架构
- 在内存中进行一个聚合，之后在写入磁盘中-

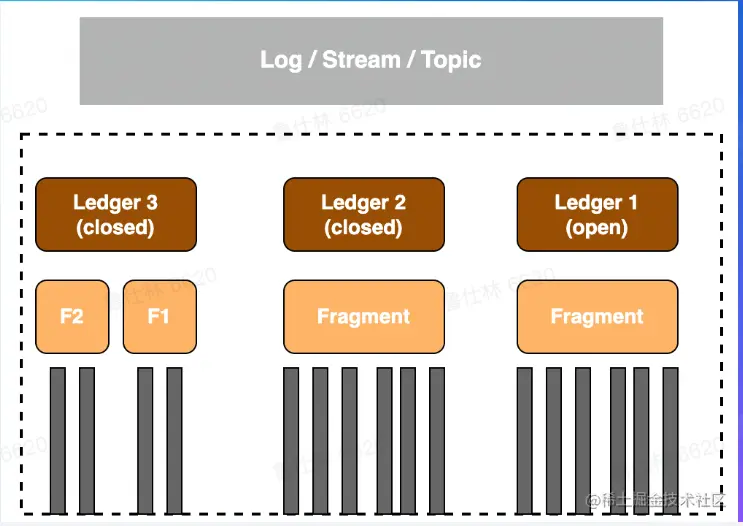

bookkeeper 基本概念：
- Ledger: BK 的一个基本存储单元，BK Client 的读亏操作都是以 Ledger为粒度的
- Fragment: BK 的最小分布单元 （实际上也是物理上的最小存储单元），也是 Ledger 的组成单位，默认情况下
- Ledger 会对应的一个Fragment（—个 Ledger 也可能由多个Fragment 组成）
- Entry：每条日志都是一个Entry，它代表一个record，每条record 都会有一个对应的 entry id
-

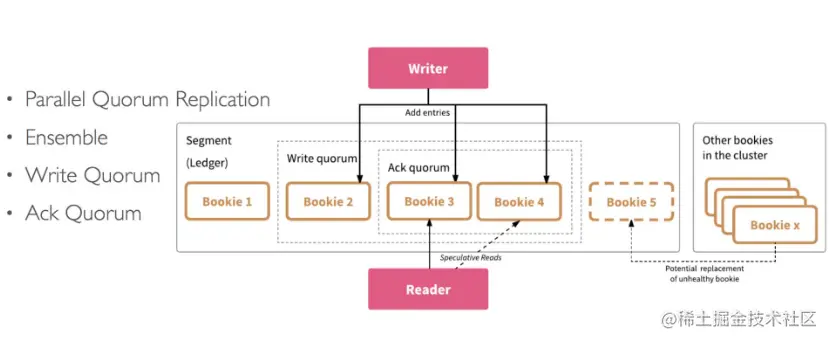

- bookkeeper 新建 Ledger
-
- Ensemble size(E):一个Ledger 所涉及的 Bookie 集合
- Write Quorum Size(Qw):副本数
- Ack Quorum Size(Qa)：写请求成功需要满足的副本数

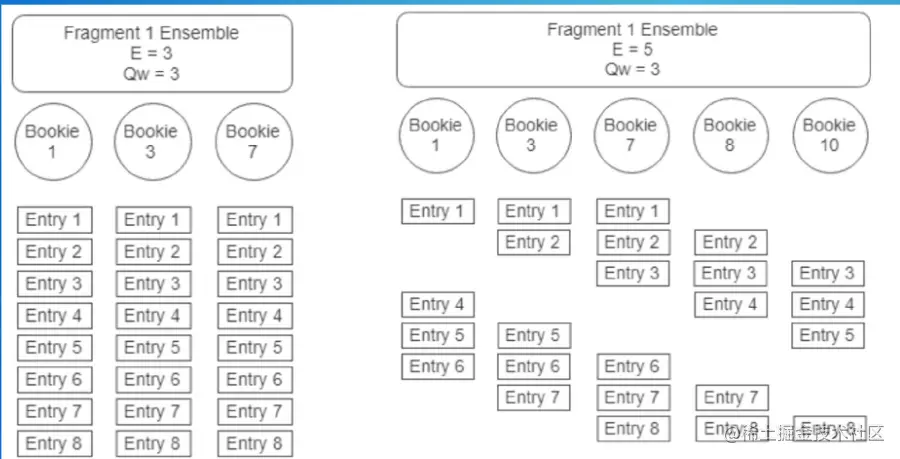

bookkeeper Ledger 分布
- 从 Bookie Pool挑选 Bookies 构成 Ensemble
- Write Quorum Size 决定发送给哪此 Bookies
- Ack Quorum Size 决定收到几个 Ack 即为成功

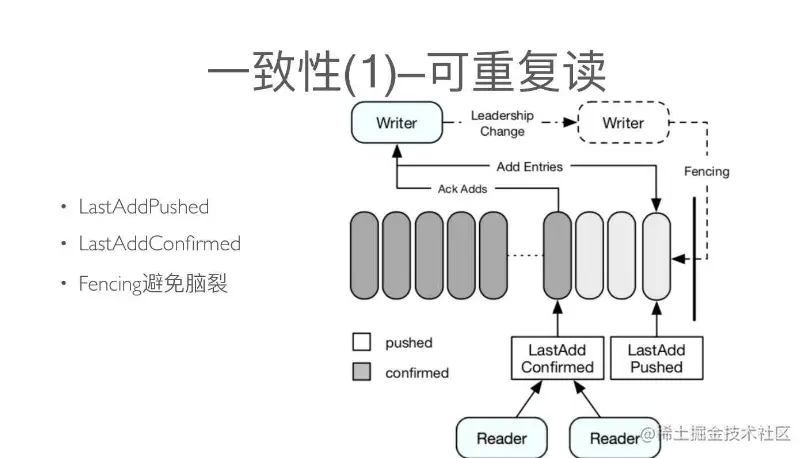

bookkeeper 写一致性
bookkeeper读一致性

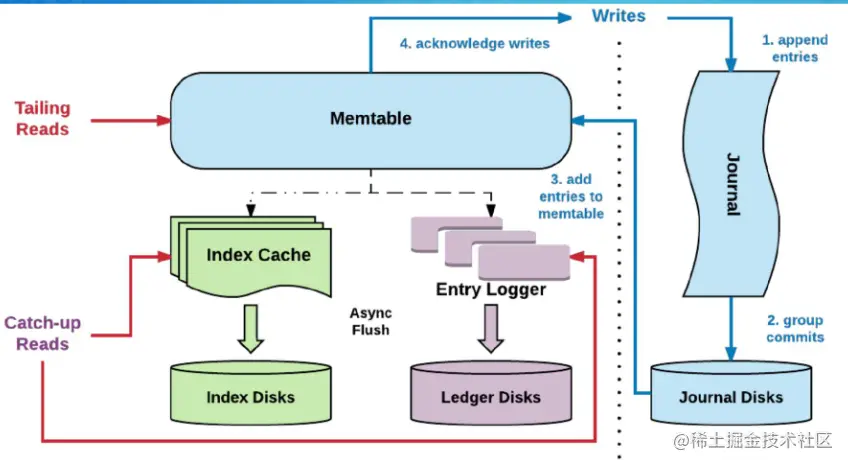

所有的 Reader 都可以安全读取 Entry 1D 小于或者等于 LAC 的记录，从而保证 reader 不会读取末确认的数据，从而保证了reader 之间的一致性 bookkeeper读写分离
写入优化
写入时，不但会写入到 Joural 中还会写入到缓存(memtable）中，定期会做刷盘（刷盘前会做排序，通 过聚合+排序 优化读取性能）
读取优化
先读 Memtable，没命中再通过索引读磁盘Ledger Device 中会维护一个索引结构，存储在 RocksDB中，它会将(Ledgerld， Entryld） 映射到（EntryLogld，文件中的偏移量）
bookkeeper with pulsar
Topic-Partition:
Topic 由多个 partition 组成 Partition 由多个 segment 组成 Segment 对应 Ledger
可以发现：
Partition <->Broker 之间只是映射关系 Broker 在扩缩容的过程中只需要更改映射即可
-

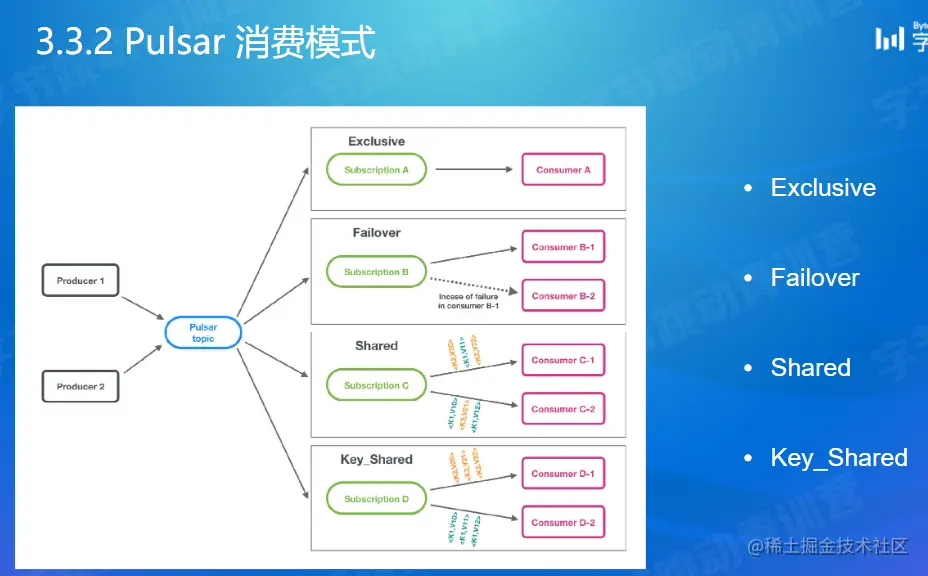

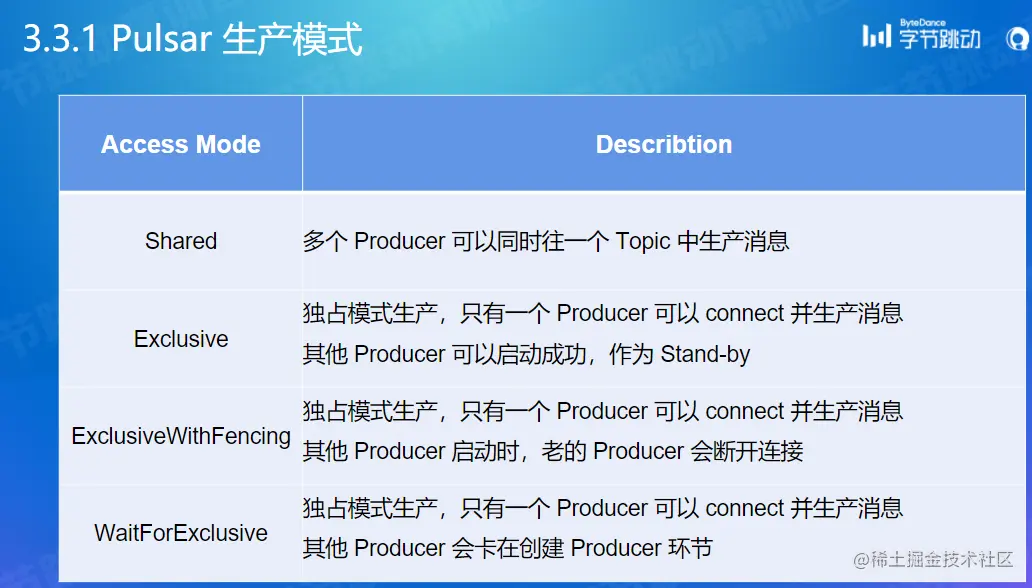

Pulsar 特性介绍
-

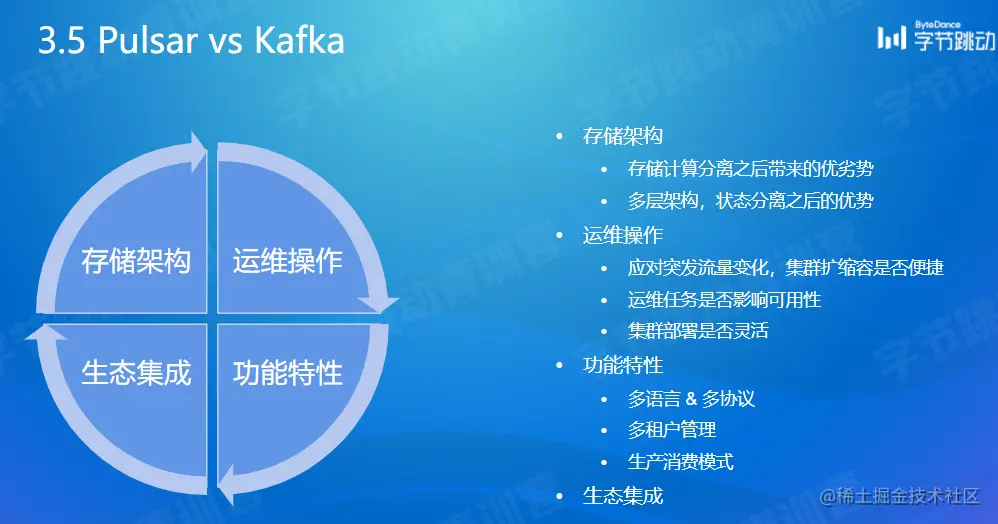

Pulsar vs Kafka
周边和生态
-

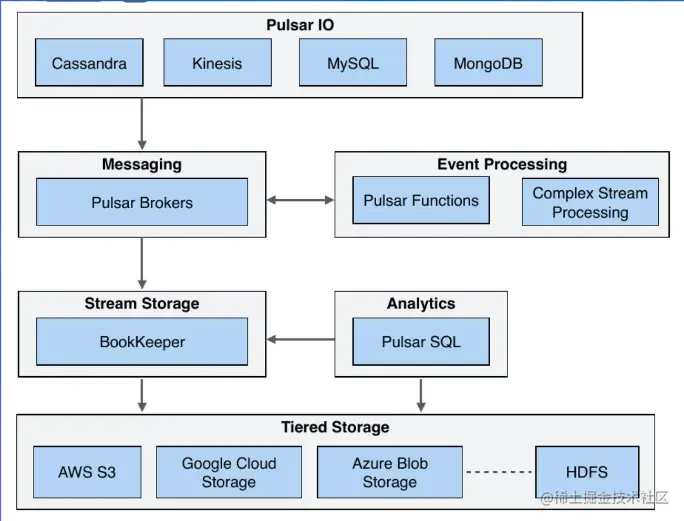

周边生态概览
-

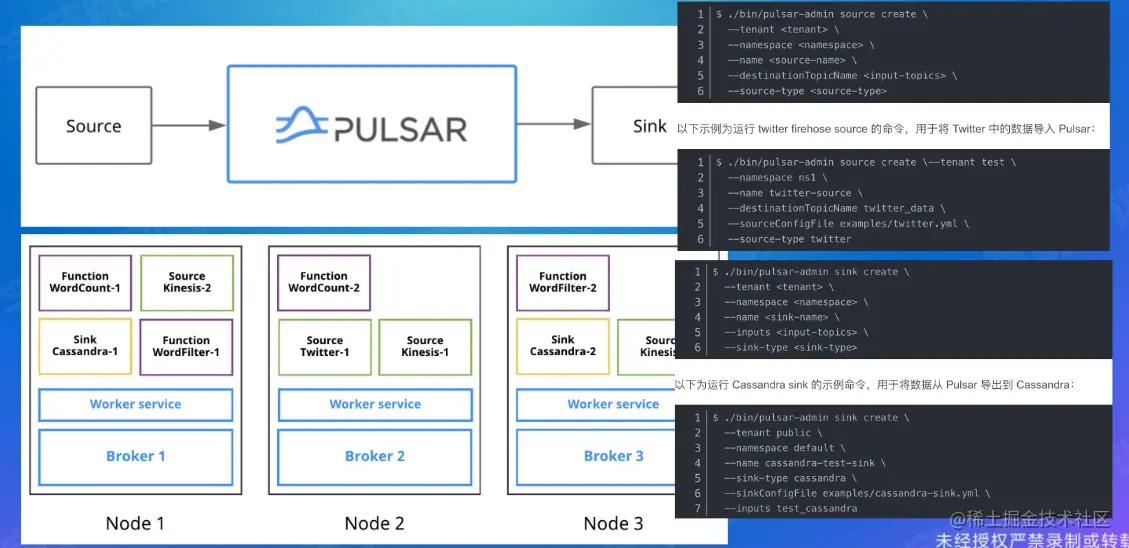

Pulsar IO
-

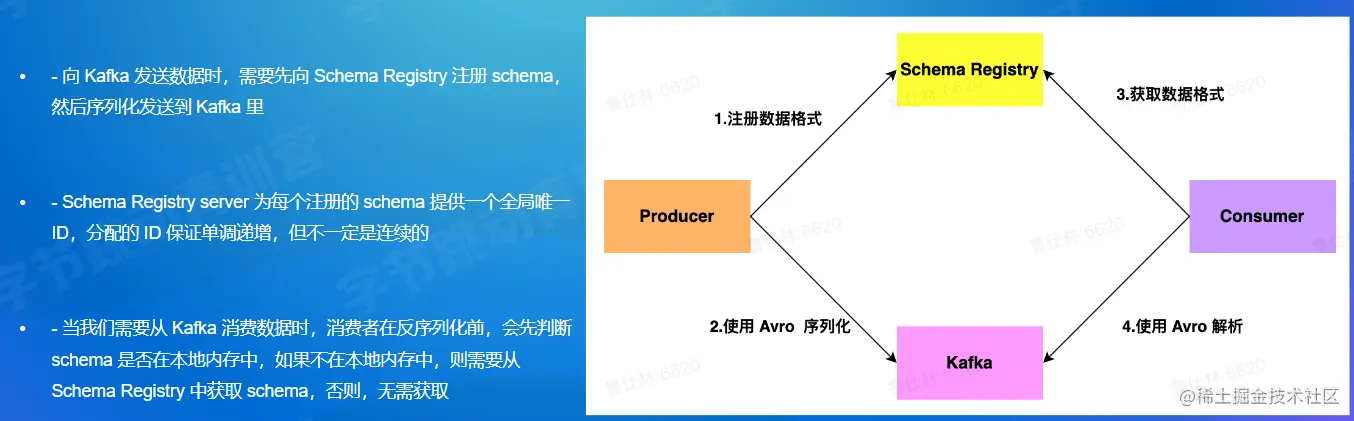

Kafka Schema
-

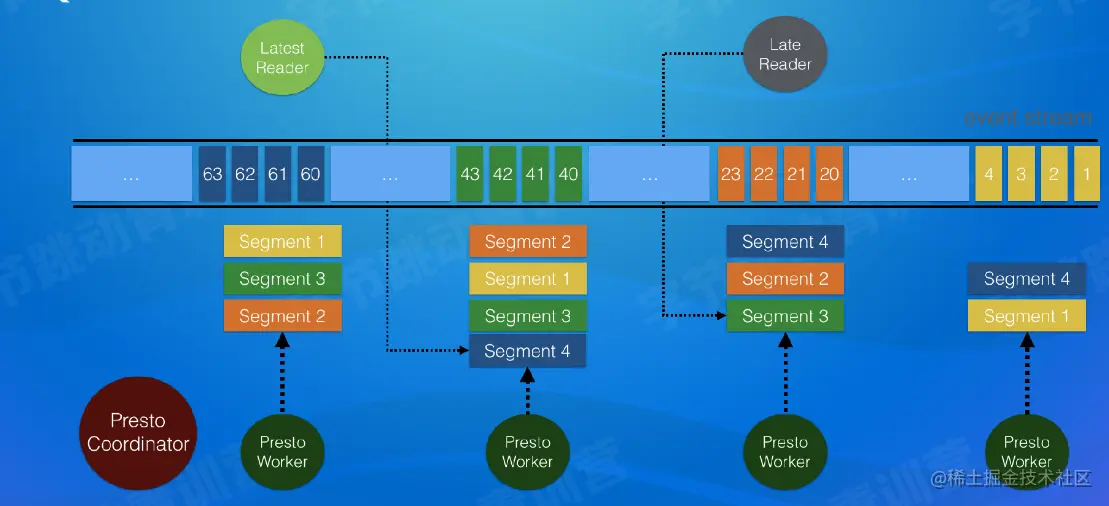

Pulsar SQL
