这是我参与「第四届青训营 」笔记创作活动的的第13天。
本节课程主要分为 4 个方面：
1.列存 VS 行存
2.Parquet原理详解
3.ORC详解和对比
4.列存演进
一.列存 Vs 行存
1.1.数据格式层概述
■ 计算层：各种计算引擎
■ 存储层：承载数据的持久化存储
■ 数据格式层：定义了存储层文件内部的组织格式，计算引擎通过格式层的支持来读写文件
1.2.分层视角下的数据形态
■ 存储层：File，Blocks
■ 格式层：File内部的数据布局
■ 计算引擎：Rows + Columns

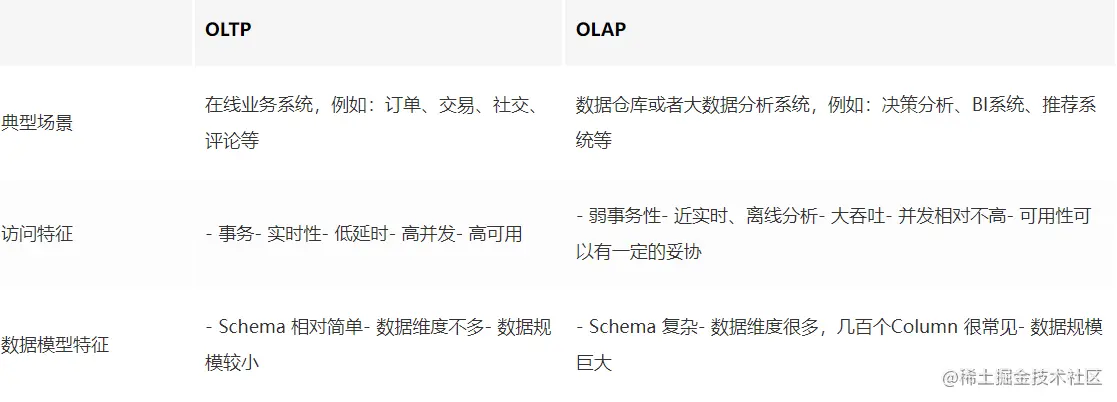

1.3.两种数据查询分析场景：OLTP Vs OLAP
1.4.OLTP：行式存储格式(行存)
■ 每行的数据在文件上是连续存储的
■ 读取整行数据效率高，单次IO顺序
■ 典型系统：
◎ 关系型数据库：MySQL，Oracle
◎ Key-Value数据库
1.5.OLAP：列式存储格式(列存)
■ 每列的数据在文件上是连续存储的
■ 读取整列的效率较高
■ 同列的数据类型一致，压缩编码的效率更好
■ 典型系统：
◎ 大数据分析系统：SQL-on-Hadoop，数据湖分析
◎ 数据仓库：ClickHouse，Greenplum，阿里云MaxCompute
二.Parquet原理详解
2.1.Parquet简介
✔ 大数据分析领域使用最广的列存格式
✔ Spark推荐存储格式
2.1.1.Parquet in Action - DDL
2.1.2.Parquet in Action - Spark
✔ Spark生成的文件会有.parquet后缀
✔ Hive生成的文件没有后缀
2.1.3.Parquet in Action - Parquet VS Text Format

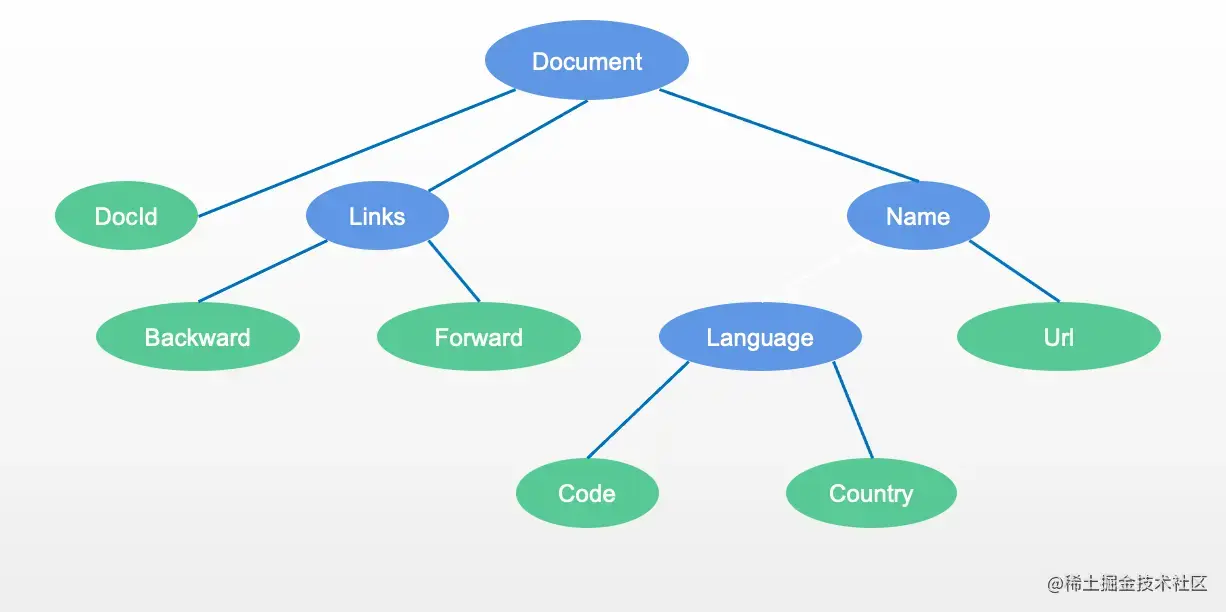

2.2.Dremel数据模型
✔ Protocol Buffer定义
✔支持可选和重复字段
✔ 支持嵌套类型
2.2.1.Dremel数据模型-Continued
2.3.数据布局
✔ RowGroup：
◎ 每一个行组包含一定数量或者固定大小的行集合
✔ ColumnChunk：
◎ RowGroup中按照列切分成多个ColumnChunk
✔ Page：
◎ ColumnChunk内部继续切分成Page，一般建议8KB。压缩和编码的基本单元，根据保存的数据类型分为：Data Page，Dictionary Page，Index Page
✔ Footer保存文件的元信息：
◎ Schema
◎ Config
◎ Metadata
◎ RowGroup Meta
◎ Column Meta
2.4.编码Encoding
✔ Plain直接存储原始数据
✔ Run Length Encoding(RLE)：适用于列基数不大，重复值较多的场景。
◎ Bit-Pack Encoding：配合RLE编码使用，让整形数字存储的更加紧凑
✔ 字典编码Dictionary Encoding：适用于列基数不大的场景，构造字典表，写入Dictionary Page；把数据用字典Index替换，然后用RLE编码。
2.4.1.编码Encoding
✔ 默认场景下parquet-mr会自动根据数据特征选择
✔ 业务自定义
2.5.压缩Compression
✔ Page完成Encoding以后，进行压缩
✔ 支持多种压缩算法：
✔ snappy：压缩速度快，压缩比不高，适用于热数据
✔ gzip：压缩速度慢，压缩比高，适用于冷数据
✔zstd新引入的压缩算法,压缩比和gzip差不多,而且压缩速度略低与Snappy
✔ 建议选择 snappy 或者 zstd，根据业务数据类型充分测试压缩效果，以及对查询性能的影响

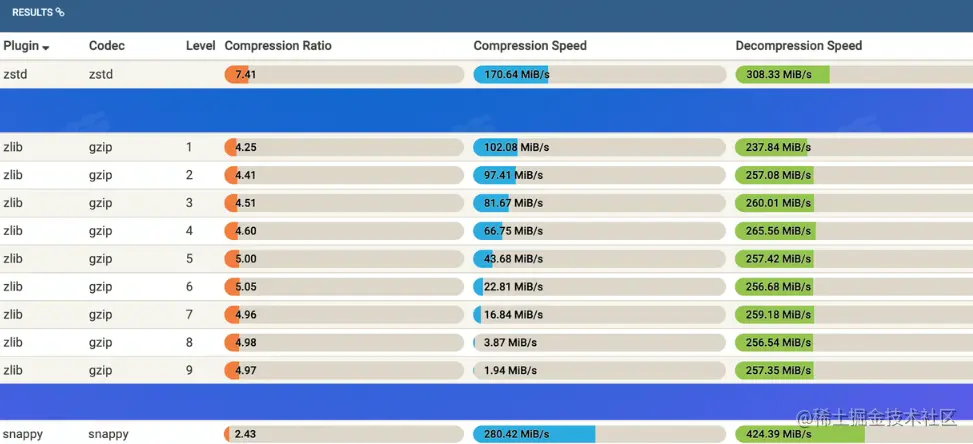

2.5.1压缩Compression-对比
2.6.索引Index
和传统的数据库相比，索引支持非常简陋。
✔ Min-Max Index：
◎ 记录Page内部Column的min-value和max-value
✔ Column Index：
◎ Footer里的Column Metadata包含CoiumnChunk的全部Page的Min-Max Value
✔ Offset Index：
◎ 记录Page在文件中的Offset和Page的Row Range
2.6.1.索引Index-Bloom Filter
✔ parquet.bloom.filter.enabled
✔ 对于列基数比较大的场景，或者非排序列的过滤，Min-Max Index 很难发挥作用
✔ 引入 Bloom Filter 加速过滤匹配判定
✔ 每个 ColumnChunk 的头部保存 Bloom Filter 数据
✔ Footer 记录 Bloom Filter 的 page offset
2.6.2.排序Ordering
✔ 类似于聚集索引的概念
✔ 排序帮助更好的过滤无关的RowGroup或者Page
◎ 对于少量数据Seek很有帮助
✔ Parquet Format支持SortingColumns
✔ Parquet Library目前没有支持
✔ 依赖业务侧根据查询特征去保证顺序
2.7.过滤下推Predicate PushDown
✔ parquet-mr库实现，实现高效的过滤机制
✔ 引擎侧传入Filter Expression
✔ parquet-mr转换成具体 Column 的条件匹配
✔ 查询 Footer 里的 Column Index，定位到具体的行号
✔ 返回有效的数据给引擎侧
✔ 优点：
◎ 在格式层过滤掉大多数不相关的数据
◎ 减少真实的读取数据量
2.8.Spark集成-向量化读
✔ ParquetFileFormat类
✔ 向量化读开关
✔ 向量化读是主流大数据分析引擎的标准实践，可以极大的提升查询性能
✔ Spark以Batch的方式从Parquet读取数据，下推的逻辑也会适配Batch的方式
2.9.深入Dremel数据模型-Repetition Level
✔ Repetition Level：该字段在Field Path上第几个重复字段上出现
◎ 0：标识新的Record
◎ Name.Language.Code为例，Name是第1个重复字段，Language是第2个重复字段
2.9.1.Definition Level
✔ Definition Level：用来记录在field path中，有多少个字段是可以不存在而实际出现的
✔ Name.Language.Code为例，Name和Language都是可以不存在
✔ 第一个NULL字段，D是1 ，说明Name是存在的，但是Language是不存在的，保留原有的信息
2.9.2.Re-Assembly
✔ 根据全部或者部分列数据，重新构造Record
✔ 构造FSM状态机
✔ 根据同一个Column下一个记录的RepetionLevel决定继续读的列
三.ORC详解和对比
3.1.ORC简介
◉ 大数据分析领域使用最广的列存格式之一
◉ 出自于Hive项目
3.2.数据模型
◉ ORC会给包括根节点在内的中间节点都创建一个Cilumn
◉ 嵌套类型或者集合类型支持和Parquet差别较大
◉ optional和repeated字段依赖父节点记录额信息来重新Assembly数据
3.3. 数据布局
◉ 类似Parquet
◉ Rooter+Stripe+Column+Page结构
◉ Encoding/Compression/Index持上和Parquet几乎一致
3.4.ACID特性介绍
◉ 支持Hive Transactions实现，目前只有Hive本身集
◉ 类似 Delta Lake/Hudi/Iceberg
◉ 基于Base + Delta + Compaction的设计
3.5.AliORC
◉ ORC 在阿里云计算平台被广泛应用，主流产品MaxCompute + 交互式分析Hologres的最新版本都支持ORC格式
◉ AliORC是对ORC的深度定制版
3.5.1.索引增强
◉ 支持Clusterd Index，更快的主键查找

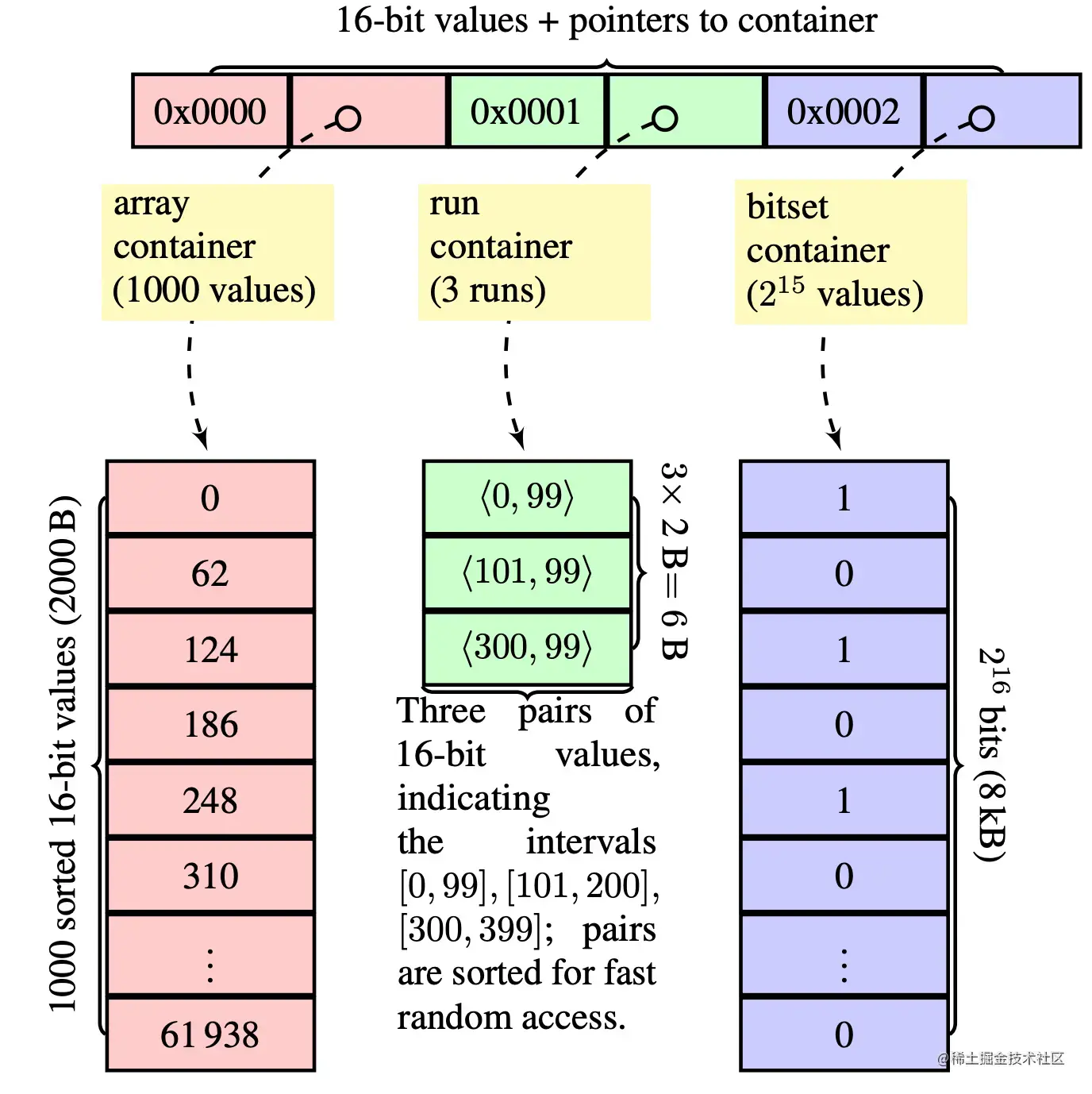

◉ 支持Bitmap Index，更快的过滤
3.5.2.小列集合
◉ 小列聚合，减少小IO，重排Chunk
3.5.3.异步预取
◉ 异步预取数据
◉ 计算逻辑和数据读取行化
3.6.Parquet VS ORC对比
◉ 从原理层面，最大的差别就是对于NestedType和复杂类型处理上
◉ Parquet的算法上要复杂很多，带来的CPU的开销比ORC要略大
◉ ORC的算法上相对加单，但是要读取更多的数据
因此，这个差异的对业务效果的影响，很难做一个定性的判定，更多的时候还是要取决于实际的业务场景
3.6.3.选择
◉ 最新版本来看，Parquet和ORC在性能上没有非常明显的差距和短板
◉ 性能上很多情况下依赖于数据集和测试环境，不能迷信Benchmark结果
◉根据实际业务做细粒度的调优
◉Spark生态下Parquet比较普遍
◉Hive生态下ORC有原生支持
整体上，Spark比Hive更加有优势，所以大部分情况下，Parquet可能是个更好的选择
四.列存演进
4.1.数仓中的列存
▶ ClickHouse的MergeTree引擎也是基于列存构建的
▶ 默认情况下列按照Column拆分的
▶ 支持更加丰富的索引
▶ 湖仓一体的大趋势
4.2.存储侧下推
▶ 更多的下推下沉到存储服务侧
▶ 越接近数据，下推过滤的效率越高

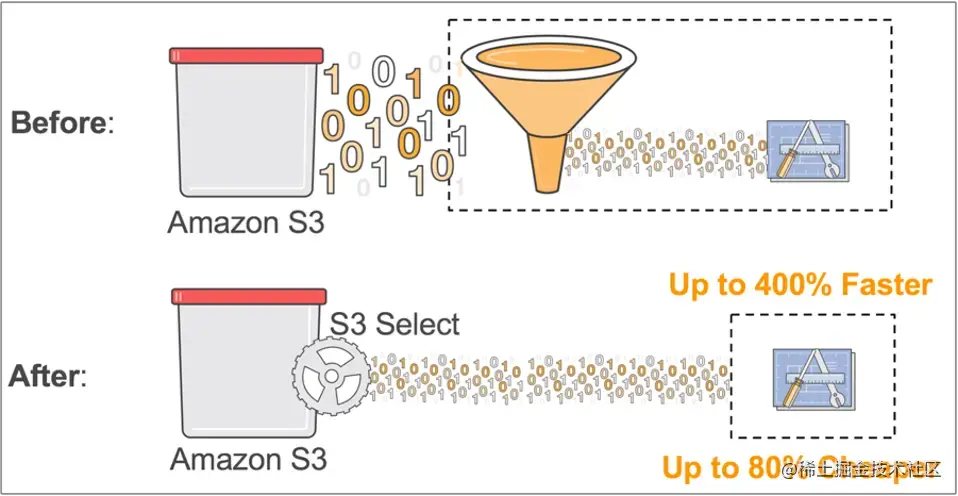

▶ 例如AWS S3 Select功能
▶ 挑战：
◎ 存储侧感知Schema
◎ 计算生态的兼容和集成
4.3.Column Family支持
背景：Hudi数据湖场景下，支持部分列的快速更新
▶ 在Parquet格式里引入Column Family概念，把需要更新的列拆成独立的Column Family
▶ 深度改造Hudi的Update和Query逻辑，根据Column Family选择覆盖对应的 Column Family
▶ Update操作实际效果有10+倍的提升
