从 Kafka 到 Pulsar的数据流演进之路

这是我参与「第四届青训营」笔记创作活动的的第十二天

1.消息队列概述

消息队列中间件是分布式系统中重要的组件，主要解决应用解耦，异步消息，流量削锋等问题，实现高性能，高可用，可伸缩和最终一致性架构。

1.EventBridge事件总线

事件源：将云服务、自定义应用、SaaS应用等应用程序产生的事件消息发布到事件集。

事件集：存储接收到的事件消息，并根据事件规则将事件消息路由到事件目标。

事件目标：消费事件消息。

2.Data Platform 流数据平台

提供批/流数据处理能力
各类组件提供各类 Connect
提供 Streaming/Function 能力
根据数据 schema 灵活的进行数据预处理

3.主流消息队列的相关介绍

2.Kafka 详解

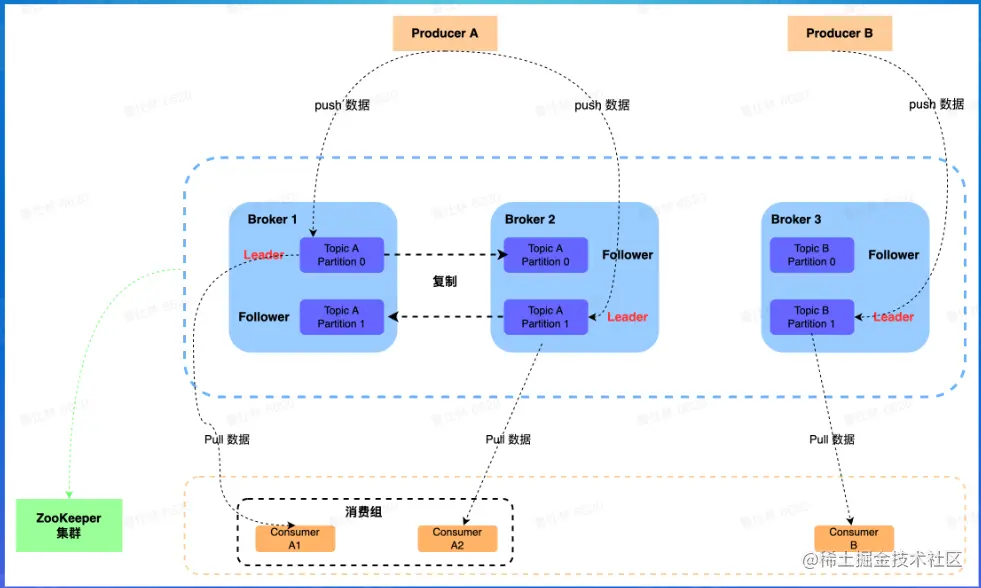

1.Kafka 架构介绍

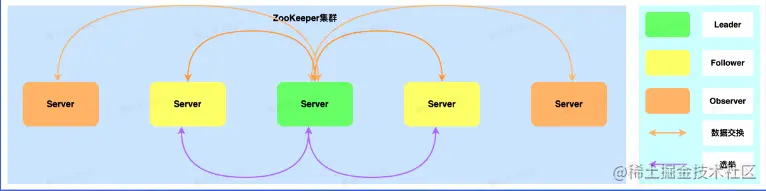

2.ZooKeeper

Kafka 存储数据：

Broker Meta 信息（临时节点）
Controller 信息（临时节点）
Topic 信息（持久节点）
Config 信息（持久节点）

选举机制
- Paxos 机制
提供一致性
- 写入（强一致性）
- 读取（会话一致性）
提供可用性
- 一半以上节点存活即可读写
提供功能
- watch 机制
- 持久/临时节点能力

3.Broker

若干个 Broker 节点组成 Kafka 集群
Broker 作为消息的接收模块，使用 React 网络模型进行消息数据的接收
Broker 作为消息的持久化模块，进行消息的副本复制以及持久化
Broker 作为高可用模块，通过副本间的Failover 进行高可用保证

4.Controller

1.选举

Broker 启动会尝试去 zk 中注册 controller 节点
注册上 controller 节点的 broker 即为 controller
其余 broker 会 watch controller 节点，节点出现异常则进行重新注册

2.作用

Broker 重启/宕机时，负责副本的 Failover 切换
Topic 创建/删除时，负责 Topic meta 信息广播
集群扩缩容时，进行状态控制
Partition/Replica 状态机维护

5.Coordinator

负责 topic-partition <-> consumer 的负载均衡
根据不同的场景提供不同的分配策略
- Dynamic Membership Protocol
- Static Membership Protocol
- Incremental Cooperative Rebalance

6.Kafka 高可用

1.Kafka 副本ISR机制

AR
- Assign Replica，以及分配的所有副本
OSR
- Out Sync Replica，很久没有同步数据的副本
ISR
- 一直都在同步数据的副本
- 可以作为热备进行切换的副本
- min.insync.replicas 最少 isr 数据配置

2.Kafka 写入 Ack 机制

Ack = 1
- Leader 副本写入成功，Producer 即认为写成功
Ack = 0
- OneWay 模式
- Producer 发送后即为成功
Ack = -1
- ISR 中所有副本都成功，Producer 才认为写成功

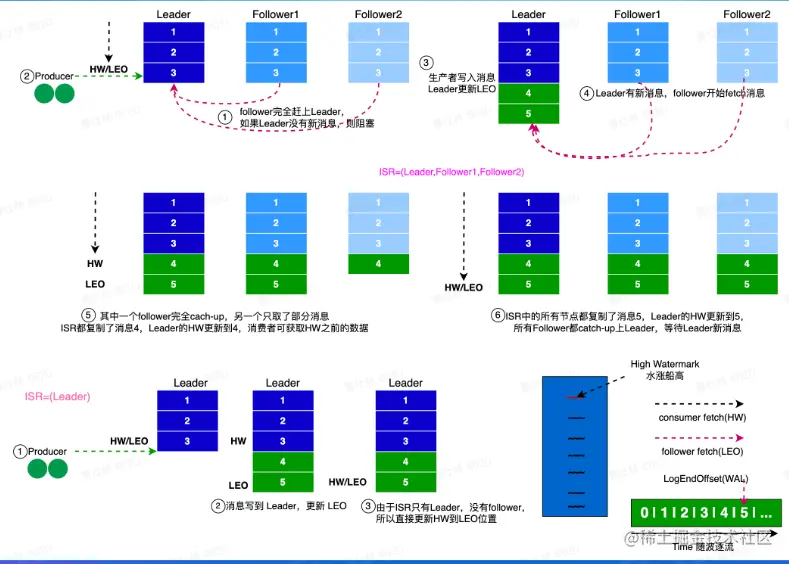

3.Kafka 副本同步

LEO
- Log End Offset，日志最末尾的数据
HW
- ISR 中最小的 LEO 作为 HW
- HW 的消息为 Consumer 可见的消息

4.Kafka 副本选举

Clean 选举
- 优先选取 lsr 中的副本作为 leader
- 如果 lsr 中无可用副本，则 partition 不可用
Unclean 选举
- 优先选取 lsr 中的副本作为 leader
- 如果 lsr 中无可用副本，则选择其他存活副本

7.Kafka 集群扩缩容

Topic 维度
- partition 在各个 broker 之间分布是均匀的
- 同一个 partition 的 replica 不会分布在一台 broker
Broker 维度
- Broker 之间 replica 的数量是均匀的

1.扩容步骤：

扩容 Broker 节点
- Leader 副本写入成功，Producer 即认为写成功
计算均衡的 Replica 分布拓扑
- 保证 Topic 的 partition 在 broker 间分布均匀
- 保证 Broker 之间 Replica 分布均匀
Controller 负责新的副本分布元数据广播
- Controller 将新的 leader/follower 信息广播给 broker
Broker 负责新副本的数据同步
- Broker 上有需要同步数据的副本则进行数据同步

2.缩容步骤

计算均衡的 Replica 分布拓扑
- 保证 Topic 的 partition 在 broker 间分布均匀
- 保证 Broker 之间 Replica 分布均匀
Controller 负责新的副本分布元数据广播
- Controller 将新的 leader/follower 信息广播给 broker
Broker 负责新副本的数据同步
- Broker 上有需要同步数据的副本则进行数据同步
下线缩容的 Broker 节点
- 数据同步完毕之后下线缩容的 Broker 节点

3.kafka 集群扩缩容问题

扩缩容时间长
- 涉及到数据迁移，在生产环境中一次扩缩容可能要迁移 TB 甚至 PB 的数据
扩缩容期间集群不稳定
- 保证数据的完整性，往往会从最老的数据进行同步，这样会导致集群时刻处于从磁盘读取数据的状态，disk/net/cpu 负载都会比较高
扩缩容期间无法执行其他操作
- 在一次扩缩容操作结束之前，无法进行其他运维操作（扩缩容）

8.Kafka 未来演进之路

1.Kafka 去除 zk 依赖

依赖 ZooKeeper 存在的问题：

元数据存取困难
元数据更新网络开销大
强耦合违背软件设计原则
网络分区复杂度高
并发访问 zk 问题多

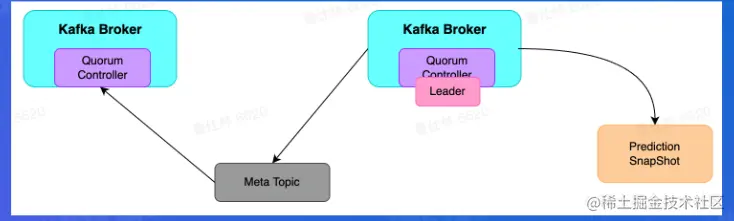

2.Kafka 依赖 KRaft

rocess.Roles = Broker
- 服务器在 KRaft 模式下充当 Broker
Process.Roles = Controller
- 服务器在 KRaft 模式下充当 Controller
Process.Roles = Broker，Controller
- 服务器在 KRaft 模式下充当 Broker 和 Controller
Process.Roles = null
- 集群就假定是运行在 ZooKeeper 模式下

3.Pulsar 详解

1.Pulsar 架构介绍

2.Pulsar Proxy

Pulsar 客户端连接集群的两种方式：

Pulsar Client -> Broker
Pulsar Client -> Proxy Pulsar Proxy 的作用及应用场景：
部分场景无法知道 Broker 地址，如云环境或 Kubemetas 环境
Proxy 提供类似 GateWay 代理能力，解耦客户端和 Broker，保障 Broker 安全

3.Pulsar Broker

Pulsar Broker 无状态组件，负责运行两个模块

Http 服务器
- 暴露了 restfull 接口，提供生产者和消费者 topic 查找 api
调度分发器
- 异步的 top 服务器，通过自定义二进制协议进行数据传输 Pulsar Broker 作为数据层代理
Bookie 通讯
- 作为 Ledger 代理负责和 Bookie 进行通讯
流量代理
- 消息写入 Ledger 存储到 Bookie
- 消息缓存在堆外，负责快速响应

4.Pulsar Storage

Pulsar数据存储Segment在不同存储中的抽象:

分布式Journal 系统(Bookeeper)中为Journal/Ledger
分布式文件系统(GFS/HDFS)中为文件
普通磁盘中为文件
分布式 Blob存储中为Blob
分布式对象存储中为对象定义好抽象之后，即可实现多介质存储

L1(缓存):

Broker使用堆外内存短暂存储消息
适用于Tail-Read读场景 L2(Bookkeeper):
Bookkeeper使用Qurom写，能有效降低长尾，latency 低
适用于Catch-Up较短时间内的较热数据 L3(S3等冷存):
存储成本低，扩展性好
适用于Catch-Up长时间内的冷数据

5.Pulsar lO连接器

Pulsar lO 分为输入 (Input)和输出（Output)两个模块，输入代表数据从哪里来，通过Source 实现数据输入。输出代表数据要往哪里去，通过 Sink 实现数据输出
Pulsar提出了IO(也称为Pulsar Connector)，用于解决Pulsar与周边系统的集成问题，帮助用户高效完成工作。
目前Pulsar IO支持非常多的连接集成操作:例如HDFS、Spark、Flink、Flume、ES、HBase等。

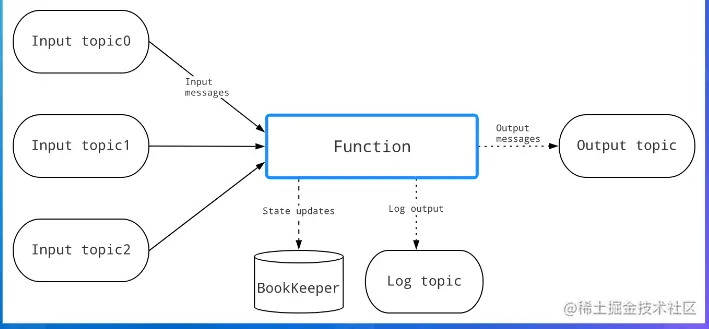

6.Pulsar Functions(轻量级计算框架)

Pulsar Functions是一个轻量级计算框架，提供一个部署简单、运维简单、API简单的FAAS平台。
Pulsar Functions提供基于事件的服务，支持有状态与无状态的多语言计算，是对复杂的人数据处理框架的有力补充。
使用Pulsar Functions，用户可以轻松地部署和管理function，通过function 从 Pulsar topic读取数据或者生产新数据到 Pulsar topic。

4.Bookeeper

1.Bookeeper基本概念

Ledger: BK的一个基本存储单元，BK Client的读写操作都是以Ledger为粒度的
Fragment: BK的最小分布单元(实际上也是物理上的最小存储单元)，也是 Ledger 的组成单位，默认情况下一个Ledger 会对应的一个 Fragment (一个Ledger也可能由多个Fragment组成)
Entry:每条日志都是一个Entry，它代表一个record，每条record都会有一个对应的entry id

2.Bookkeeper Ledger

1.新建Bookkeeper Ledger

nsemble size(E):一个Ledger所涉及的Bookie集合
Write Quorum Size(Qw):副本数
Ack Quorum Size(Qa):写请求成功需要满足的副本数

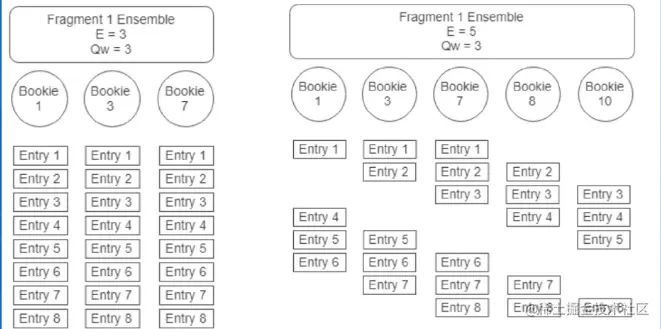

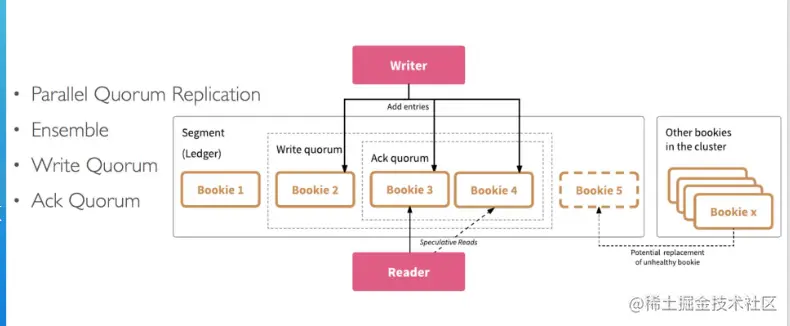

2.Bookkeeper Ledger分布

从Bookie Pool挑选 Bookies构成Ensemble
Write Quorum Size决定发送给哪些Bookies
Ack Quorum Size决定收到几个Ack即为成功

3.Bookkeeper 一致性

Bookkeeper写一致性

LastAddPushed
LastAddConfirmed
Fencing避免脑裂 Bookkeeper读一致性：
所有的 Reader都可以安全读取 Entry ID小于或者等于LAC的记录，从而保证reader不会读取未确认的数据，从而保证了reader之间的一致性。

4.Bookkeeper读写分离

写入优化：写入时，不但会写入到Journal中还会写入到缓存(memtable)中，定期会做刷盘(刷盘前会做排序，通过聚合+排序优化读取性能)

读取优化：先读Memtable，没命中再通过索引读磁盘；Ledger Device中会维护一个索引结构，存储在RocksDB中，它会将(Ledgerld，Entryld)映射到(EntryLogld，文件中的偏移量)

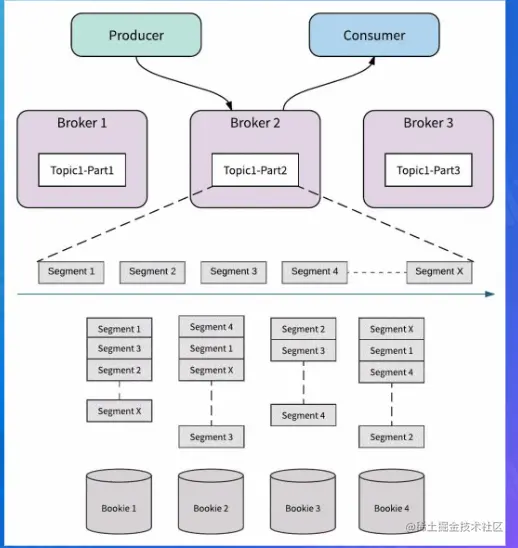

5.Bookkeeper with pulsar

Topic-Partition:

Topic由多个partition组成
Partition由多个segment 组成
Segment对应Ledger 特点：
Partition <-> Broker之间只是映射关系
Broker在扩缩容的过程中只需要更改映射即可

5.Pulsar 特性介绍

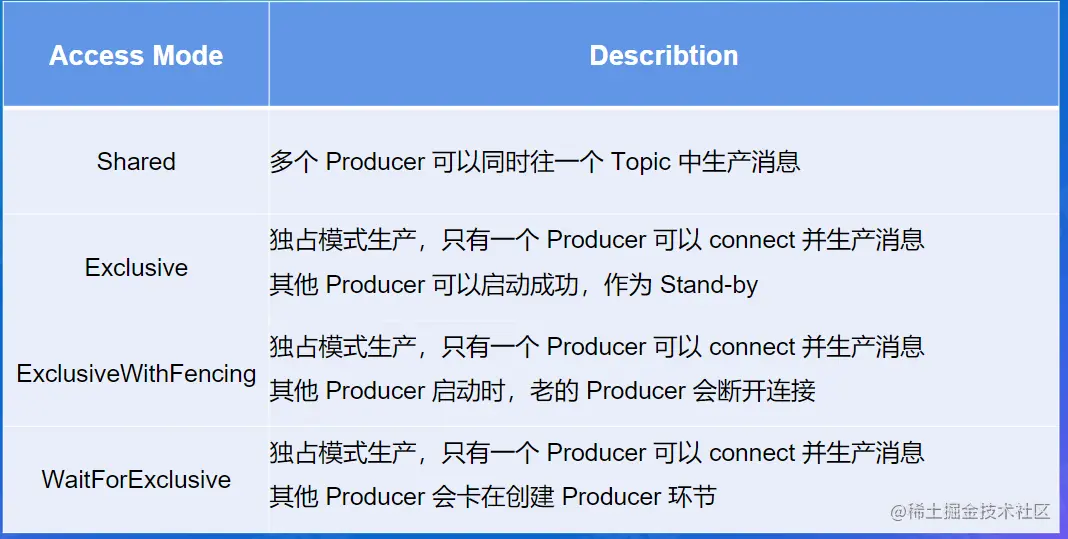

1.Pulsar生产模式

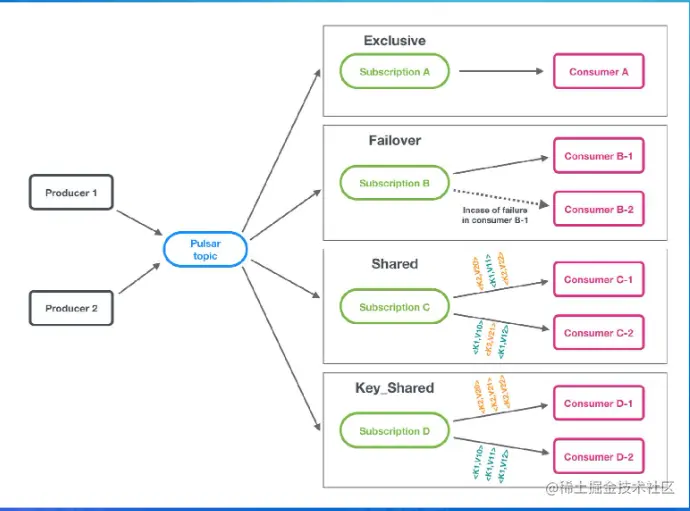

2.Pulsar消费模式

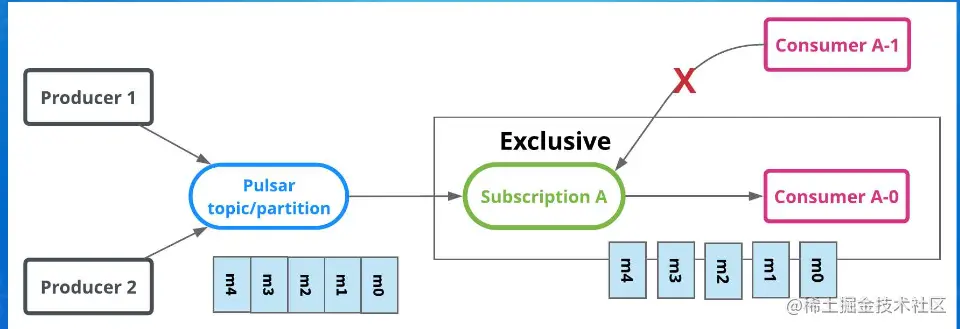

1.Exclusive消费模式

独占订阅(Stream流模型)，独占订阅中，在任何时间，一个消费者组(订阅)中有且只有一个消费者来消费Topic中的消息。

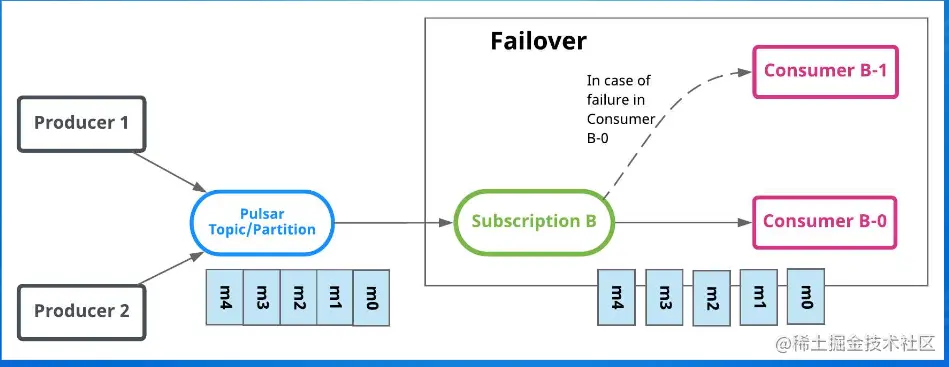

2.Failover消费模式

故障切换(Stream流模型)，使用故障切换订阅，多个消费者(Consumer)可以附加到同一订阅。但是，一个订阅中的所有消费者，只会有一个消费者被选为该订阅的主消费者。其他消费者将被指定为故障转移消费者。

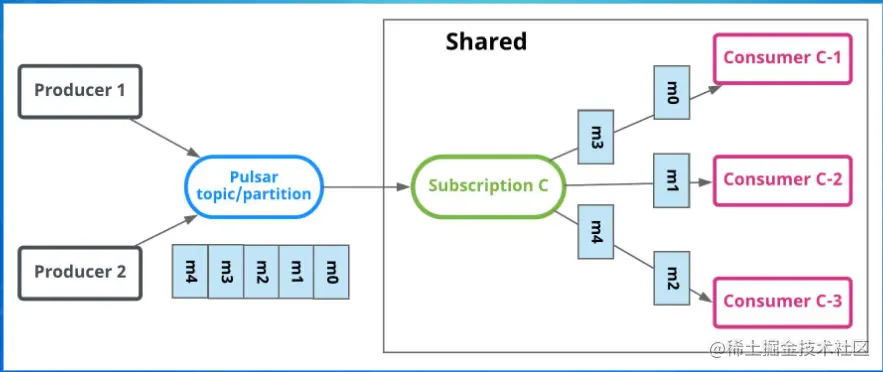

3.Shared消费模式

共享订阅(Queue队列模型)，使用共享订阅，在同一个订阅背后，用户按照应用的需求挂载任意多的消费者。订阅中的所有消息以循环分发形式发送给订阅背后的多个消费者，并且一个消息仅传递给一个消费者。

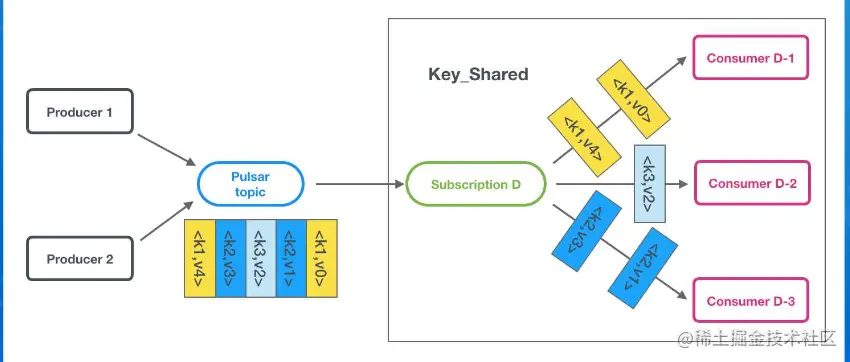

4.Key Shared消费模式

按Key共享订阅(Queue队列模型)，使用共享订阅，在同一个订阅背后，用户按照应用的需求挂载任意多的消费者。订阅中的所有消息以key-hash 发送给订阅背后的多个消费者，并且一个消息仅传递给一个消费者。

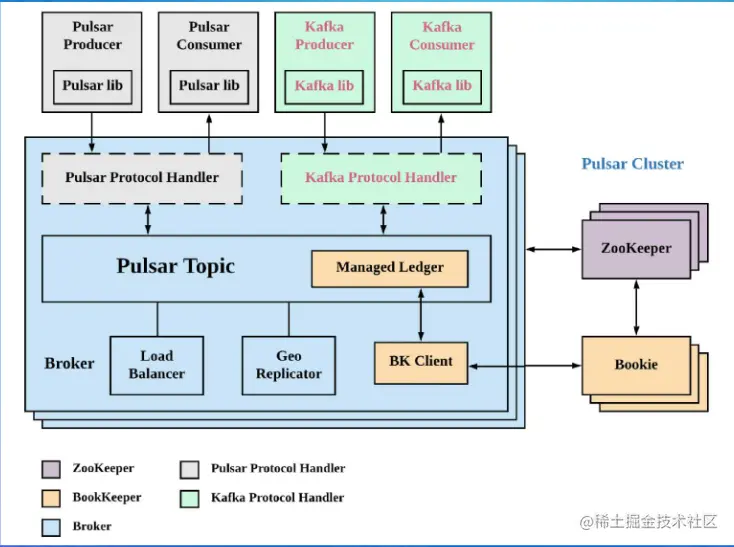

3.Pulsar 多租户

当前支持Plugin类型
- KOP (Kafka on Pulsar)
- ROP (RocketMQ on Pulsar)
- AOP (AMQP on Pulsar)
- Mop (MQTT on Pulsar)
实现 Plugin需要支持的功能
- 路由查询
- Message Protocol
- Offset & Msgld

4.Pulsar vs Kafka

存储架构

存储计算分离之后带来的优劣势
多层架构，状态分离之后的优势

运维操作

应对突发流量变化，集群扩缩容是否便捷
运维任务是否影响可用性
集群部署是否灵活

功能特性

多语言&多协议
多租户管理
生产消费模式

生态集成
