Parquet与ORC：高性能列式存储 - 复习笔记

这是我参与「第四届青训营 」笔记创作活动的的第14天！

1. 列存vs.行存

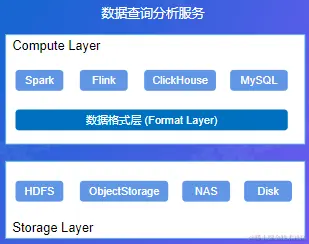

1.1 数据格式层概述

  • 计算层：各种计算引擎
  • 存储层：承载数据的持久化存储
  • 数据格式层：定义了存储层文件内部的组织格式，计算引擎通过格式层的支持来读写文件


1.2 分层视角下的数据形态

  • 存储层：File，Blocks
  • 格式层：File 内部的数据布局（Layout+Schema）
  • 计算引擎：Rows+Columns

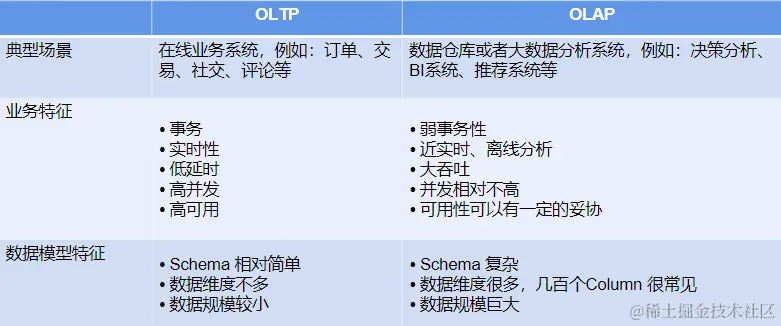

1.3 两种数据查询分析场景：OLTP Vs.OLAP

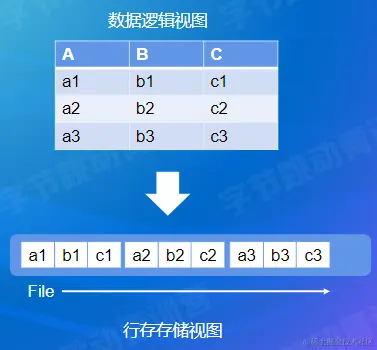

1.4 OLTP：行式存储格式（行存）

  • 每行的数据在文件上是连续存储的
  • 读取整行数据效率高，单次IO顺序读即可
  • 典型系统
    • 关系型数据库：MySQL，Oracle.…
    • Key-Value 数据库

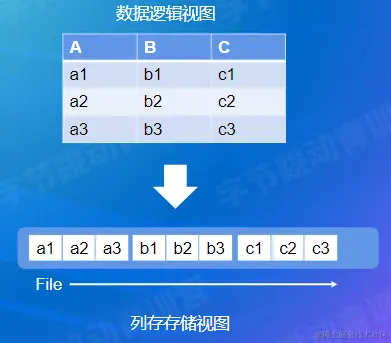

1.5 OLAP：列式存储格式（列存）

  • 每列的数据在文件上是连续存储的
  • 读取整列的效率较高
  • 同列的数据类型致，压缩编码的效率更好
  • 典型系统
    • 大数据分析系统：SQL-on-Hadoop，数据湖分析
    • 数据仓库：ClickHouse，Greenplum，阿里云MaxCompute


2. Parquet原理详解

2.1 Parquet简介


  • https:/∥parquetapache.org
  • 大数据分析领域使用最广的列存格式
  • Spark 推荐存储格式
  • Github
    • parquet-format：格式定义
    • parquet-mr：Java实现

2.1.1 Parquet in Action-DDL
Hive Table using Parquet

CREATE TABLE lineitem(
    I_orderkey int,
    I_partkey int,
...
)
STORED AS PARQUET TBLPROPERTIES("parquet.compression"="SNAPPY");

2.1.2 Parquet in Action-Spark
Load Data using SparkSQL

INSERT INTO lineitem SELECT*from tpch10g.lineitem;

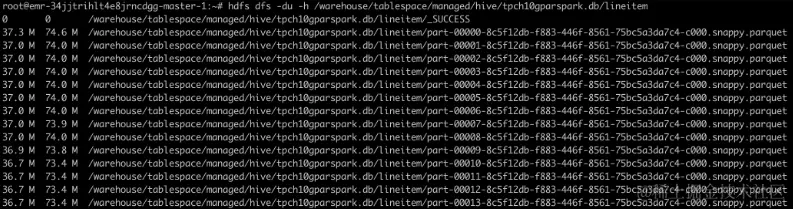

2.1.3 Parquet in Action-Spark

  • Spark生成的文件会有.parquet 后缀
  • Hive 生成的文件没有后缀

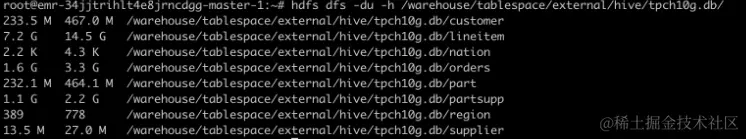

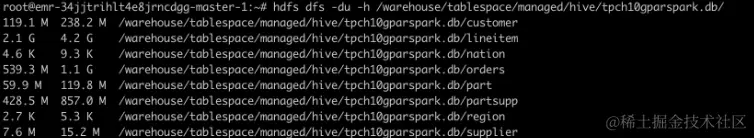

2.1.4 Parquet in Action-Parquet vs.Text Format

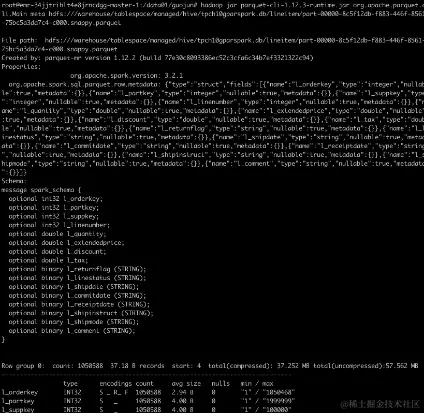

  • Parquet image.png
  • Text image.png

2.1.5 Parquet in Action-Spark

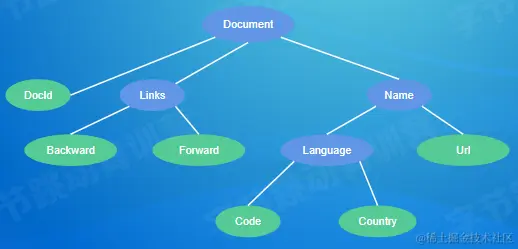

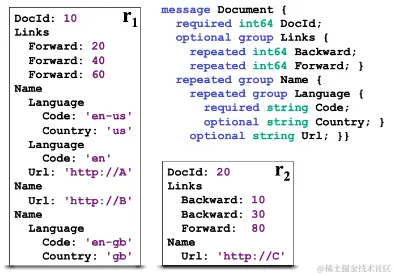

2.2 Dremel 数据模型


  • Protocol Buffer定义
  • 支持可选和重复字段
  • 支持嵌套类型

2.2.1 Dremel 数据模型-Continued



  • 嵌套类型只保存叶子节点数据
  • 问题：由于列可能是Optional 和Repeated，如何把列内的数据对应到逻辑视圈里的Record 呢？

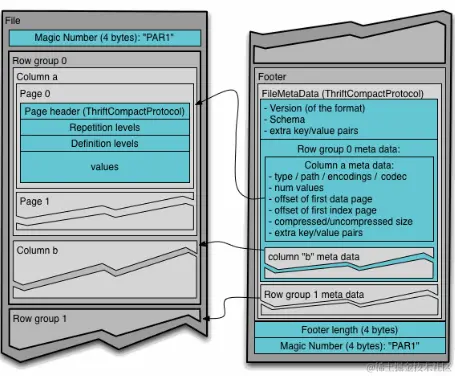

2.3 数据布局


  • RowGroup：每一个行组包含一定数量或者固定大小的行的集合
  • ColumnChunk:RowGroup 中按照列切分成多个ColumnChunk
  • Page:ColumnChunk内部继续切分成Page，一般建议8KB大小。压缩和编码的基本单元
    • 根据保存的数据类型分为：Data Page，Dictionary Page，Index Page
  • Footer 保存文件的元信息
    • Schema
    • Config
    • Metadata
      • RowGroup Meta
        • Column Meta

2.4 编码 Encoding

  • Plain 直接存储原始数据

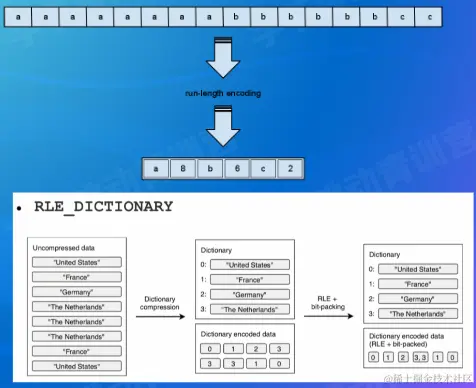

  • Run Length Encoding（RLE）：适用于列基数不大，重复值较多的场景，例如：Boolean、枚举、固定的选项等
    • Bit-Pack Encoding：配合RLE 编码使用，让整形数字存储的更加紧凑
  • 字典编码Dictionary Encoding：适用于列基数不大的场景，构造字典表，写入到Dictionary Page；把数据用字典Index替换，然后用RLE编码


  • 默认场景下parquet-mr会自动根据数据特征选择
  • 业务自定义：org.apache.parquet.column.values.factory.ValuesWriterFactory

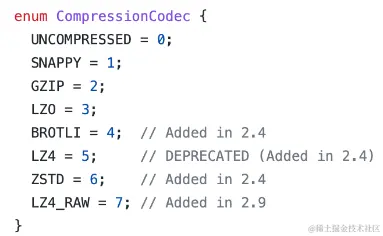

2.5 压缩 Compression


  • Page 完成Encoding以后，进行压缩

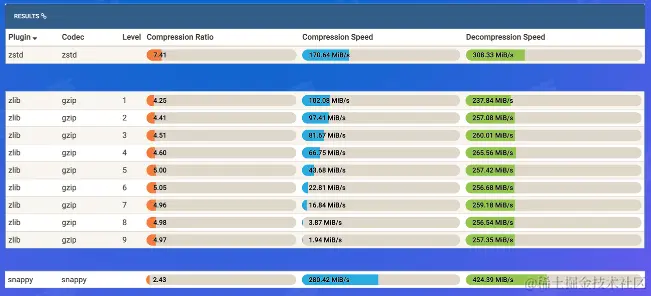

  • 支持多种压缩算法
  • snappy：压缩速度快，压缩比不高，适用于热数据
  • gzip：压缩速度慢，压缩比高，适用于冷数据
  • zstd：新引入的压缩算法，压缩比和gzip差不多，而且压缩速度比肩 Snappy
  • 建议选择snappy或者zstd，根据业务数据类型充分测试压缩效果，以及对查询性能的影响


2.6 索引 Index

  • 和传统的数据库相比，索引支持非常简陋
  • Min-Max Index：记录Page内部Column的min value和max value
  • Column Index：
    • Footer 里的Column Metadata包含ColumnChunk的全部Page的Min-Max Value
  • Offset Index：记录Page在文件中的Offset和Page的Row Range

2.6.1 索引 Index-Bloom Filter

  • parquet.bloom.filter.enabled
  • 对于列基数比较大的场景，或者非排序列的过滤，Min-Max Index 很难发挥作用
  • 引入Bloom Filter 加速过滤匹配判定
  • 每个ColumnChunk的头部保存Bloom Filter 数据
  • Footer 记录Bloom Filter的page offset

2.6.2 排序 Ordering

  • 类似于聚集索引的概念
  • 排序帮助更好的过滤掉无关的RowGroup或者Page
    • 对于少量数据 Seek 很有帮助
  • Parquet Format 支持SortingColumns
  • Parquet Library 目前没有支持
  • 依赖业务侧根据查询特征去保证顺序

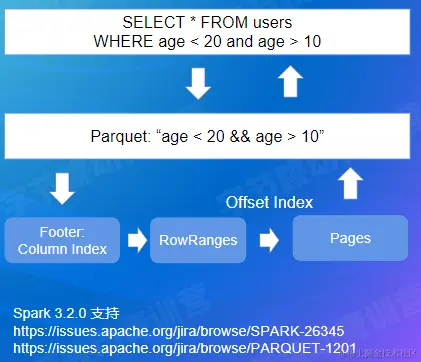

2.7 过滤下推 Predicate PushDown


  • parquet-mr库实现，实现高效的过滤机制
  • 引擎侧传入Filter Expression
  • parquet-mr转换成具体Column的条件匹配
  • 查询Footer里的Column Index，定位到具体的行号
  • 返回有效的数据给引擎侧

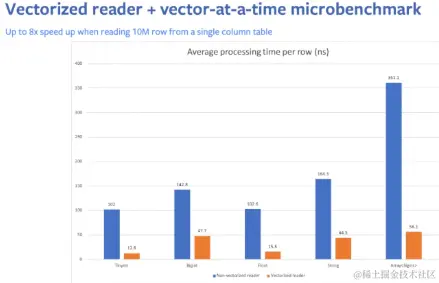

2.8 Spark 集成-向量化读

  • ParquetFileFormat类
  • 向量化读开关：spark.sql.parquet.enable VectorizedReader
  • 向量化读是主流大数据分析引擎的标准实践，可以极大的提升查询性能
  • Spark以Batch的方式从Parquet 读取数据，下推的逻辑也会适配Batch的方式


2.9 深入 Dremel 数据模型-Repetition Level


  • Repetition Level：该字段在Field Path上第几个重复字段上出现
    • 0：标识新的Record
    • Name.Language.Code为例，Name是第1个重复字段，Language是第2个重复字段

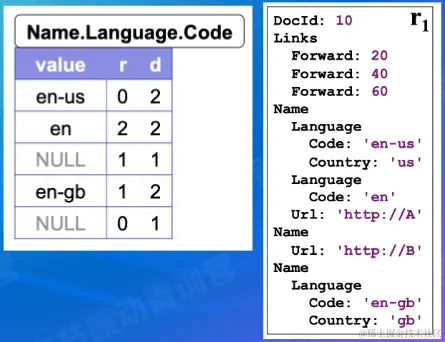

2.9.1 深入 Dremel 数据模型-Definition Level

  • Definition Level：用来记录在field path中，有多少个字段是可以不存在（optional/repeated）而实际出现的
  • Name.Language.Code为例，Name和Language 都是可以不存在的
  • 第一个NULL字段，D是1，说明Name 是存在的，但是Language是不存在的，保留原有的信息

2.9.2 深入Dremel 数据模型-Re-Assembly

  • 根据全部或者部分列数据，重新构造Record
  • 构造FSM状态机
  • 根据同一个Column下一个记录的RepetionLevel决定继续读的列

3. ORC详解和对比

3.1 ORC简介

  • orc.apache.org
  • 大数据分析领域使用最广的列存格式之一
  • 出自于Hive项目
CREATE TABLE table_name(x INT,y STRING)STORED AS ORC;

3.2 数据模型

  • ORC会给包括根节点在内的中间节点都创建一个Column
    • 下图中，会创建8个Column
  • 嵌套类型或者集合类型支持和Parquet差别较大
  • optional和repeated字段依赖父节点记录额信息来重新Assembly数据

image.png image.png

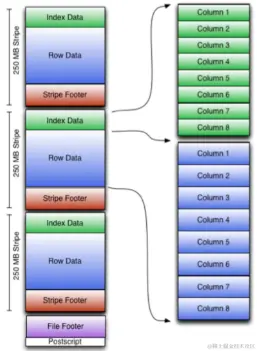

3.3 数据布局

  • 类似Parquet
  • Rooter+Stripe+Column +Page（Row Group）结构
  • Encoding/Compression/Index 支持上和Parquet几乎一致


3.4 ACID 特性简介

  • 支持Hive Transactions 实现，目前只有Hive 本身集成
  • 类似Delta Lake/Hudi/lceberg
  • 基于Base+Delta+Compaction的设计

3.5 AliORC

  • ORC在阿里云计算平台被广泛应用，主流产品MaxCompute+交互式分析Hologres的最新版本都支持ORC格式
  • AliORC是对ORC的深度定制版

3.5.1 AliORC-索引增强

  • 支持Clusterd Index，更快的主键查找
  • 支持Bitmap Index，更快的过滤
    • Roaring Bitmap

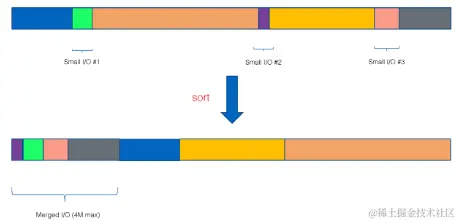

3.5.2 AliORC-小列聚合

  • 小列聚合，减少小10
    • 重排Chunk


3.5.3AliORC-异步预取

  • 异步预取数据
  • 计算逻辑和数据读取并行化


3.6 Parquet vs.ORC对比

  • 从原理层面，最大的差别就是对于NestedType和复杂类型处理上
  • Parquet的算法上要复杂很多，带来的CPU的开销比ORC要略大
  • ORC的算法上相对简单，但是要读取更多的数据
  • 因此，这个差异的对业务效果的影响，很难做一个定性的判定，更多的时候还是要取决于实际的业务场景

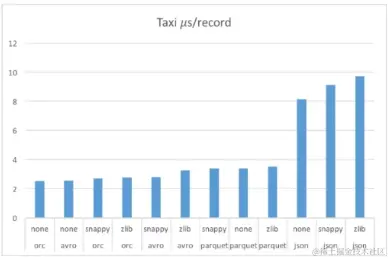

3.6.1 Parquet vs.ORC对比-性能

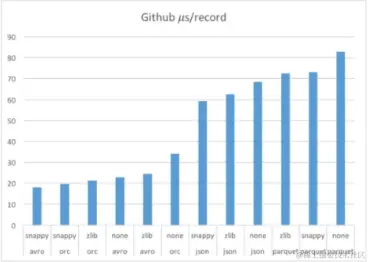

  • 场景：Full Table Scan
    平台：推测Hive
    时间：2016
  • 左边：简单Schema
    右边：复杂Schema
  • Parquet 在复杂Schema场景下的算法开销影响较大

1660124452758.png 1660124476807.png

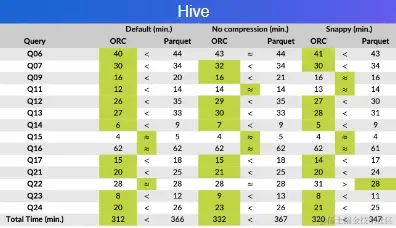

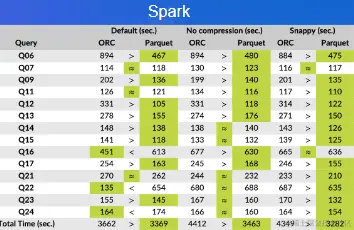

  • 场景：BigBench
    时间：2020
  • 结论：在Spark 场景下Parquet 工作的更好；在Hive场景下，ORC更好

1660124592412.png 1660124636949.png

  • 最新的版本来看，Parquet和ORC在性能上没有非常明显的差距和短板√性能上很多情况下依赖于数据集和测试环境，不能迷信Benchmark结果
  • 根据实际业务做充分的测试调优
  • Spark 生态下Parquet比较普遍
  • Hive 生态下ORC有原生支持

整体上，Spark 比Hive 更加有优势，所以大部分情况下，Parquet 可能是个更好的选择。

4. 列存演进

4.1 数仓中的列存

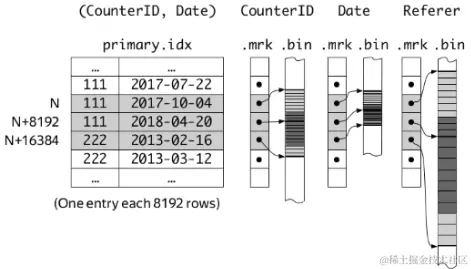

  • ClickHouse的MergeTree引擎也是基于列存构建的
  • 默认情况下列按照Column拆分的
  • 支持更加丰富的索引
  • 湖仓一体的大趋势


4.2 存储侧下推

  • 更多的下推工作下沉到存储服务侧
  • 越接近数据，下推过滤的效率越高
  • 例如AWS S3Select 功能
  • 挑战：
    • 存储侧感知Schema
    • 计算生态的兼容和集成

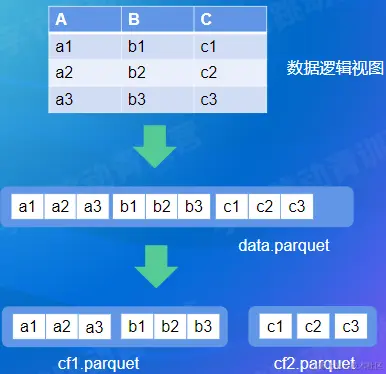

4.3 Column Family 支持

  • 背景：Hudi数据湖场景下，支持部分列的快速更新
  • 在Parquet 格式里引入Column Family 概念，把需要更新的列拆成独立的Column Family
  • 深度改造Hudi的Update和Query 逻辑，根据Column Family 选择覆盖对应的Column Family
  • Update 操作实际效果有10+倍的提升
