前言

上一篇我们探索了对象的底层原理，并知道对象的内存地址分布， 对象的内存地址由isa + 对象的各个属性组成，如下图所示： image.png

那类会不会也有自己的内存结构？答案：是的。Class本质是一个结构体指针typedef struct objc_class *,接下来探索一下结构体objc_class的底层实现。

源码分析类结构

在objc_libdylib.A源码库objc-runtime-new类中，找到了objc_class的底层实现，其中发现有4个比较关键的对象，如下图所示：


  • Class ISA:是继承至objc_objcet的一个属性
  • Class superclass: 指向当前类的父类
  • cache_t cache: 对当前类的一些方法的缓存，后续再深入探索
  • class_data_bits_t bits:存储类的内存数据，包括属性，成员变量，方法，协议等

该文主要对Class ISA走位分析，以及验证class_data_bits_t bits存储类的内存属性。

isa走位图分析

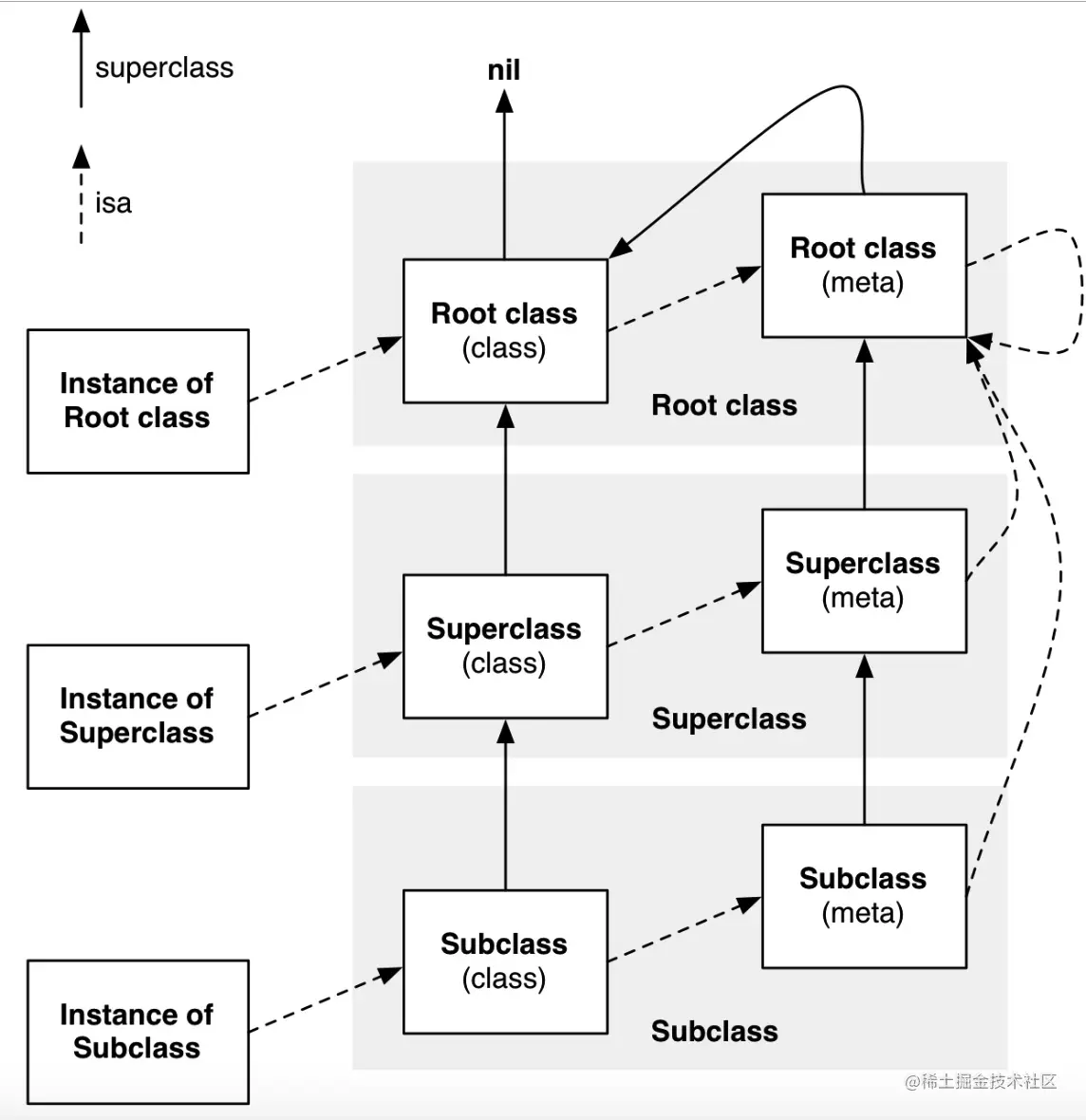

首先来看一张非常经典了isa走位图，是不是以前似懂非懂，今天就彻底搞明白他。其中虚线表示指向，实线表示继承，咋一看还是有点乱，接下来把下图拆成两部分分析，指向和继承。


  1. isa 指向分析


由上图中可以发现：

  • 实例对象isa指向了类
  • 类isa指向了该类的元类
  • 该类的元类指向了根元类
  • 根元类指向了根元类

特殊的NSObject isa直接指向根元类

通过两种方式验证：

① lldb验证,因为我使用的是模拟器，所以使用到的掩码是0x00007ffffffffff8ULL,可以源码全局搜索isa_mask查看对应的掩码

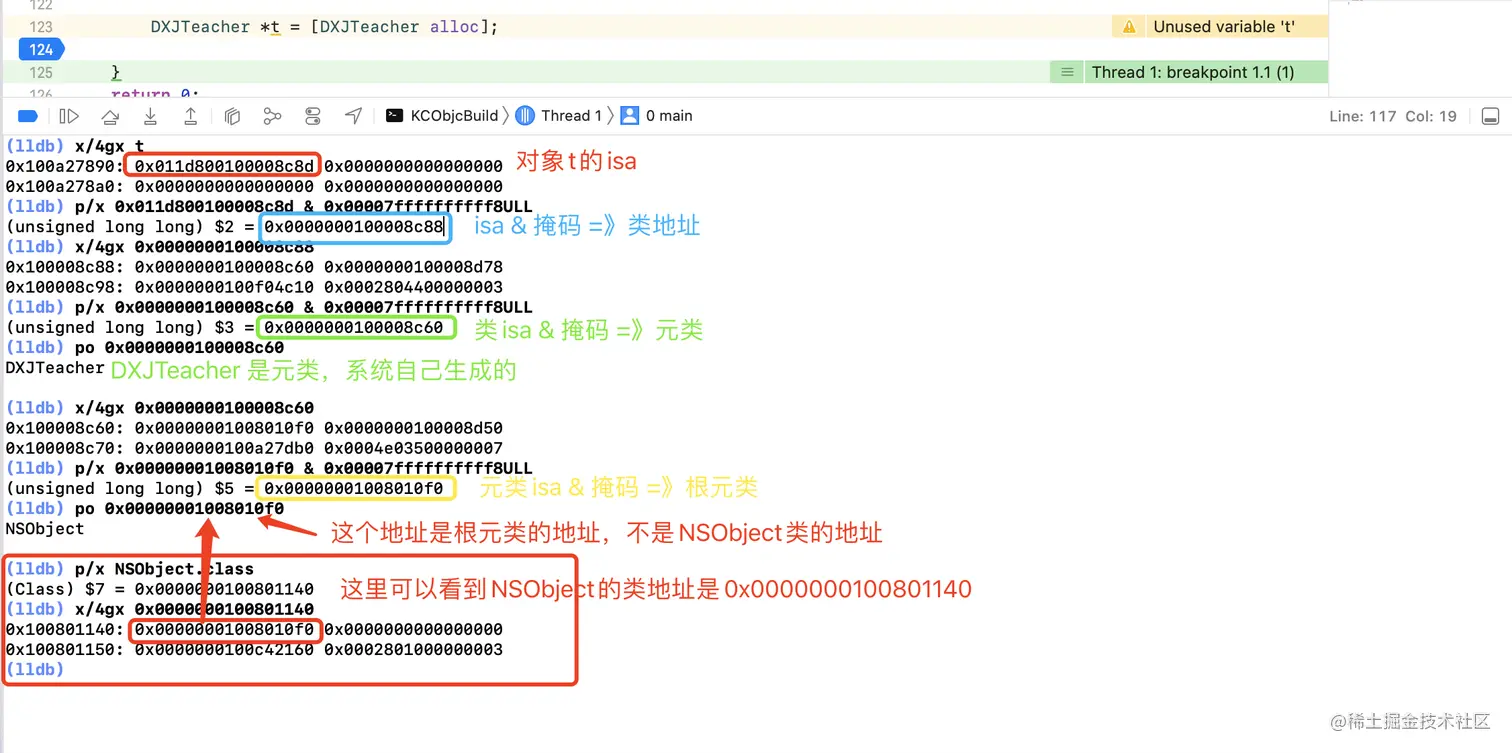

image.png 分析：

// 获取对象t的isa 0x011d800100008c8d 便是对象的isa地址
(lldb) x/4gx t

0x100a27890: 0x011d800100008c8d 0x0000000000000000

0x100a278a0: 0x0000000000000000 0x0000000000000000

// 对象isa & 掩码 =》 类地址。这里验证了 `实例对象isa`指向了`类`

(lldb) p/x 0x011d800100008c8d & 0x00007ffffffffff8ULL

(unsigned long long) $2 = 0x0000000100008c88


// x/4gx 类地址，查看类的内存分部， 0x0000000100008c60 类的isa地址

(lldb) x/4gx 0x0000000100008c88

0x100008c88: 0x0000000100008c60 0x0000000100008d78

0x100008c98: 0x0000000100f04c10 0x0002804400000003

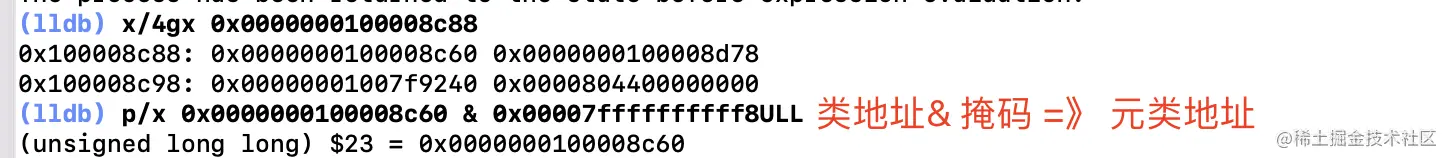

// 类地址 & 掩码 =》 元类，元类是系统自己生成的。 这里验证了 `类isa`指向了`该类的元类`

(lldb) p/x 0x0000000100008c60 & 0x00007ffffffffff8ULL

(unsigned long long) $3 = 0x0000000100008c60

(lldb) po 0x0000000100008c60

DXJTeacher


// x/4gx 元类地址，查看元类的内存分部， 0x00000001008010f0 元类的isa地址
(lldb) x/4gx 0x0000000100008c60

0x100008c60: 0x00000001008010f0 0x0000000100008d50

0x100008c70: 0x0000000100a27db0 0x0004e03500000007
// 元类isa & 掩码 =》 根元类，这里验证了 `元类isa`指向了`根元类`

(lldb) p/x 0x00000001008010f0 & 0x00007ffffffffff8ULL

(unsigned long long) $5 = 0x00000001008010f0

// 0x00000001008010f0 打印的是NSObject,但是这个地址是元类的地址，下方是验证
(lldb) po 0x00000001008010f0

NSObject


// p/x NSObject，可以看到0x0000000100801140 是NSObject的类地址
(lldb) p/x NSObject.class

(Class) $7 = 0x0000000100801140
// x/4gx NSObject类地址，这里可以看到NSObject的根元类地址就是0x00000001008010f0

(lldb) x/4gx 0x0000000100801140

0x100801140: 0x00000001008010f0 0x0000000000000000

0x100801150: 0x0000000100c42160 0x0002801000000003

// 根元类isa & 掩码 无论多少次最终都是指向了根元类，验证了`根元类`指向了`根元类`
(lldb) p/x 0x00000001008010f0 & 0x00007ffffffffff8ULL

(unsigned long long) $8 = 0x00000001008010f0

(lldb) p/x 0x00000001008010f0 & 0x00007ffffffffff8ULL

(unsigned long long) $9 = 0x00000001008010f0

(lldb)

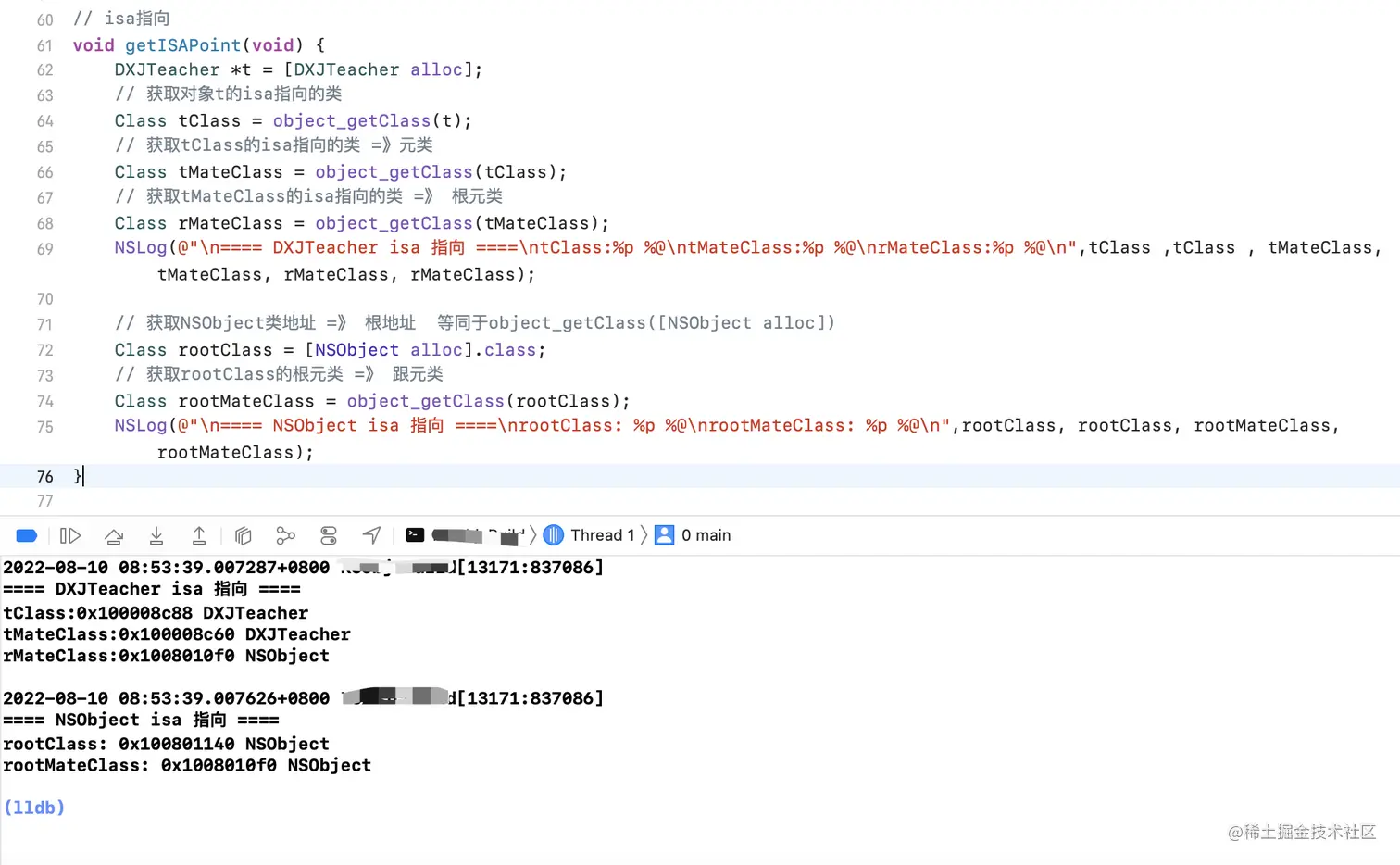

② 代码验证 object_class() 函数

通过代码验证

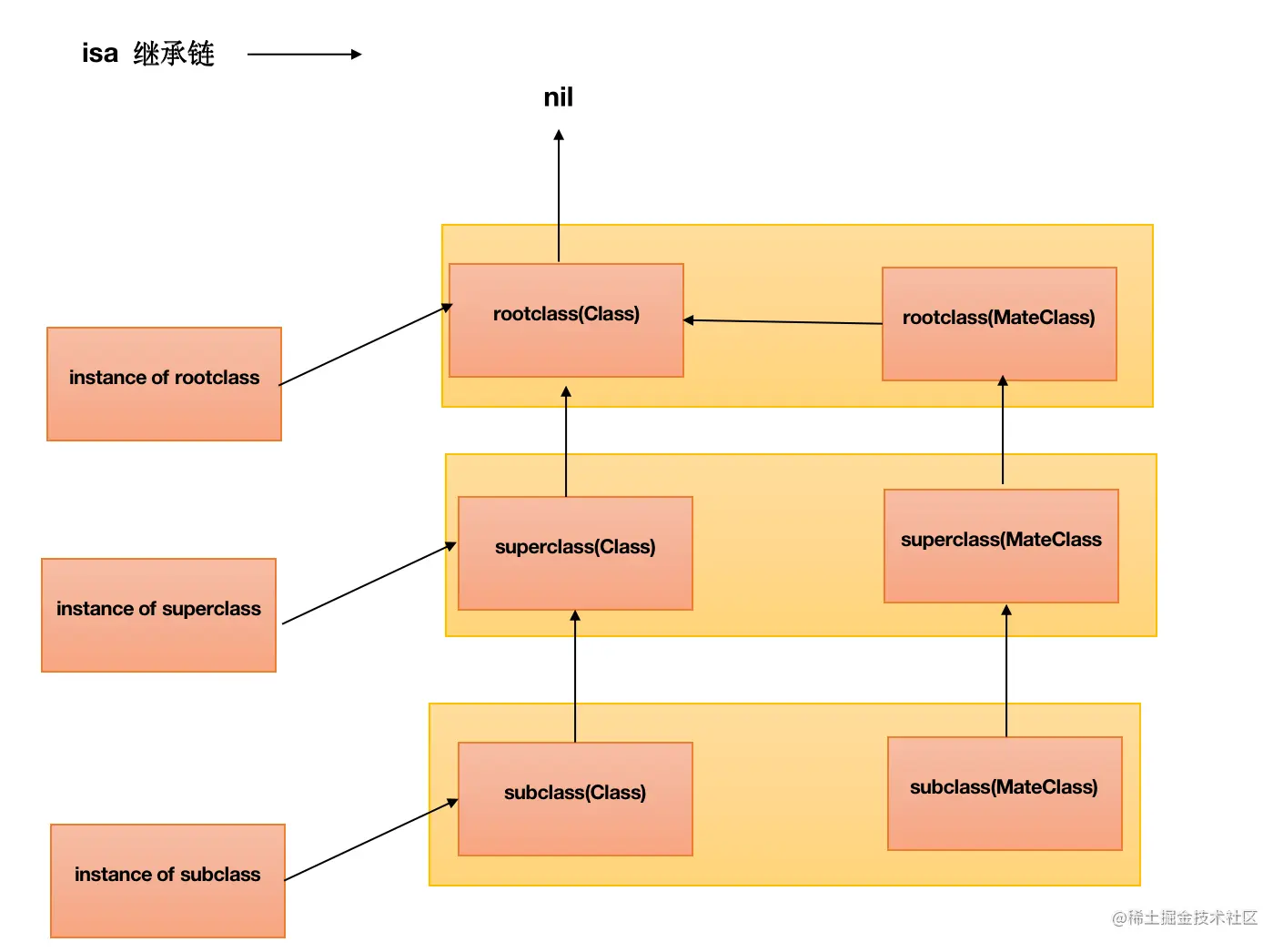

  1. isa 继承链

image.png 由上图中可以发现：

  • 元类isa继承至该类的父元类
  • 该类的父元类继承至根元类
  • 根元类继承至NSObject
  • NSObject继承至nil

通过两种方式验证：

① lldb验证

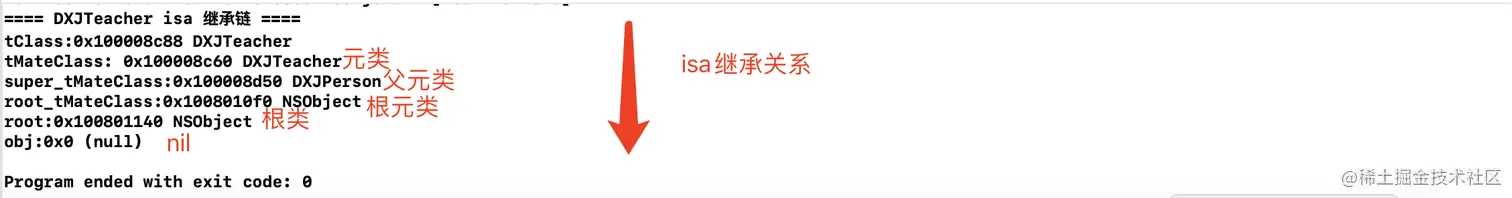

image.png ② 代码验证class_getSuperclass()函数

// isa 继承链

/**

 对象是没有继承关系的；

 类的继承链 类->父类->父类的父类->...->NSObject->nil 不是这次所关心的，我们要探索的是isa的继承链

 类的isa指向的是元类，所以直接从元类开始探索

 */

void getISAInherit(**void**) {

    // 获取类地址

    Class tClass = DXJTeacher.class;

    // 获取tClass的isa指向的类 =》元类

    Class tMateClass = object_getClass(tClass);

    // 获取元类tMateClass继承的父类 =》 父元类

    Class super_tMateClass = class_getSuperclass(tMateClass);

    // 如果这里有多层继承关系，依旧会找相应的父元类的父元类

    // 获取父元类super_tMateClass继承的父类 =》 根元类

    Class root_tMateClass = class_getSuperclass(super_tMateClass);

    // 获取根元类root_tMateClass继承的父类 =》 根类

    Class root = class_getSuperclass(root_tMateClass);

    // 获取根类的父类 =》 nil

    Class obj = class_getSuperclass(root);

    NSLog(@"\n==== DXJTeacher isa 继承链 ====\ntClass:%p %@\ntMateClass: %p %@\nsuper_tMateClass:%p %@\nroot_tMateClass:%p %@\nroot:%p %@\nobj:%p %@\n",tClass, tClass, tMateClass, tMateClass,super_tMateClass, super_tMateClass,root_tMateClass, root_tMateClass, root, root, obj, obj);

}


获取类的内存数据(平移)

我们知道类是加载到内存五大区中的栈中， 栈的特点就是先进后出，并且内存空间是连续的。文章开始我们已经知道了类有比较重要的四个对象Class isa, Class superClass, cache_t cache, class_data_bits_t bits,并且也知道了isa是类的首地址，那现在我们利用栈的内存空间连续的特性，探索一下class_data_bits_t bits。相信工作很多年，会经常听到类的属性放在rw中，实例方法也放在rw中，成员变量放在ro中，类方法放在元类中，之所以探索class_data_bits_t bits，是因为我们想知道的rw ro rwe都在bits中，那现在就来验证一下是否是这样的？

获取class_data_bits_t bits

    // Class ISA; 8字节

    Class superclass; // 8字节

    cache_t cache;             // 16字节

    class_data_bits_t bits;    // class_rw_t * plus custom rr/alloc flags

根据栈空间的连续性，利用内存偏移获取bits地址，先获取到isa地址,这个我们已经轻车熟路了，下面计算下到bits的偏移量：

  • Class ISA , Class是一个结构体指针占8个字节
  • Class superclass; Class是一个结构体指针占8个字节
  • cache_t cache; cache_t占用16字节

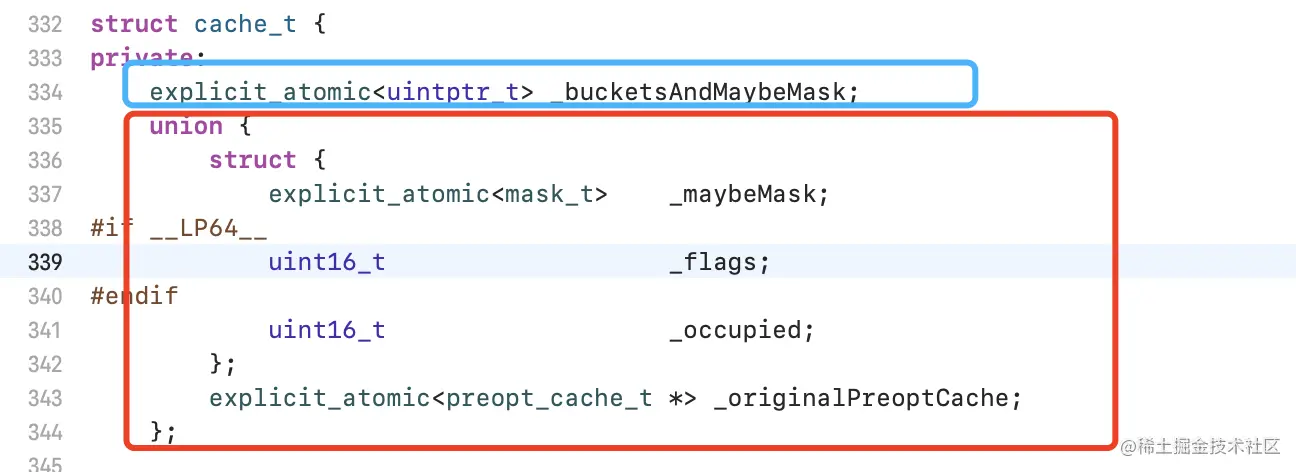

分析cache_t为什么是16字节？如下图，cache_t结构体内容很多，但是绝大多数是方法，是不占结构体空间的，所以只剩下篮筐和红框两部分，篮筐使用sizeof(uintptr_t)打印8字节，红框中是一个联合体(互斥),联合体内部的结构体是共同体占用8字节(或者使用sizeof(preopt_cache_t)打印也是8字节)，cache_t是结构体是共存的，所以内存大小事篮框➕红框的的大小即8字节+8字节 = 16字节 image.png

最终到bits的偏移量为: ISA + superClass + cache_t = 8 + 8 + 16 = 32,也就是拿到isa地址再偏移32字节就是bits的内存地址了。用16进制表示即为0x20

属性 类的属性放在rw的属性列表中

  1. 获取类地址

image.png 2. 偏移0x20

image.png 3. 将获取到的地址强转为class_data_bits_t类型

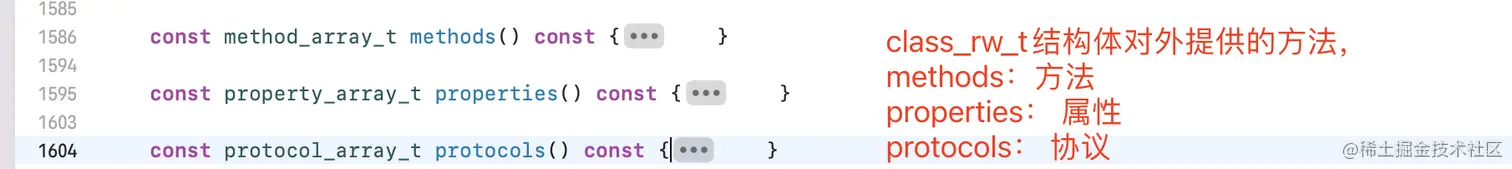

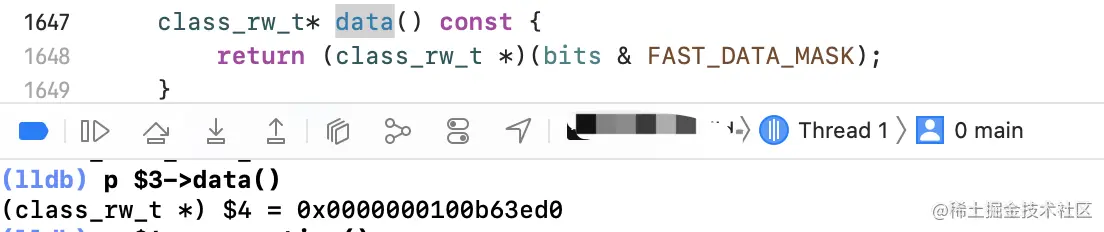

image.png 4. 获取class_rw_t *

image.png 5. 获取属性列表

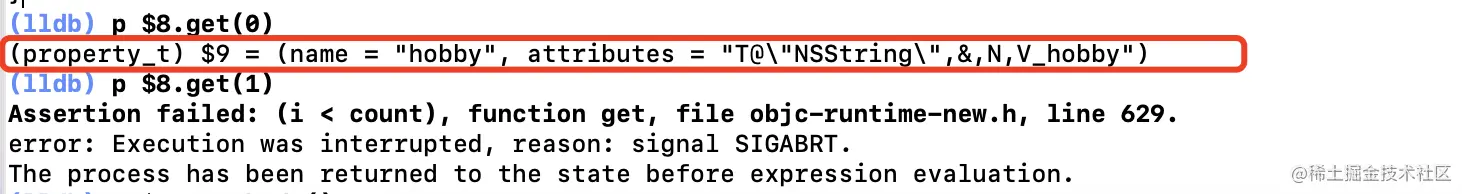

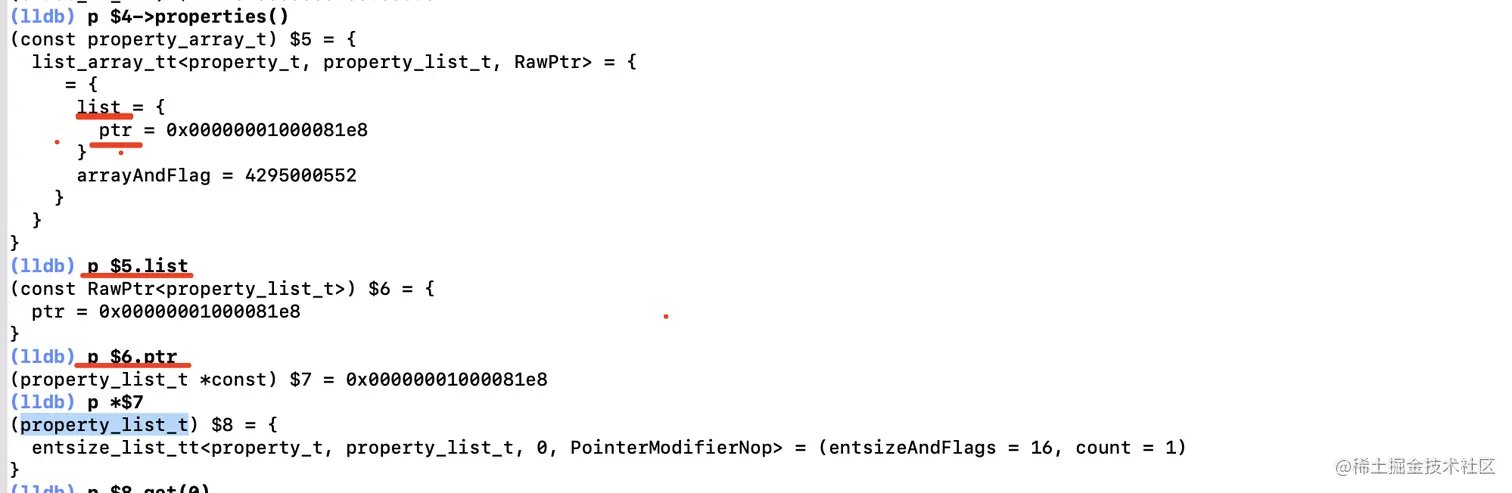

image.png 因为list_array_tt内部是一个迭代器实现的，所以使用get()方法即可获取对应的属性，DXJTeacher只有一个属性，取get(1)就越界了


成员变量 类的属性放在ro的成员列表中

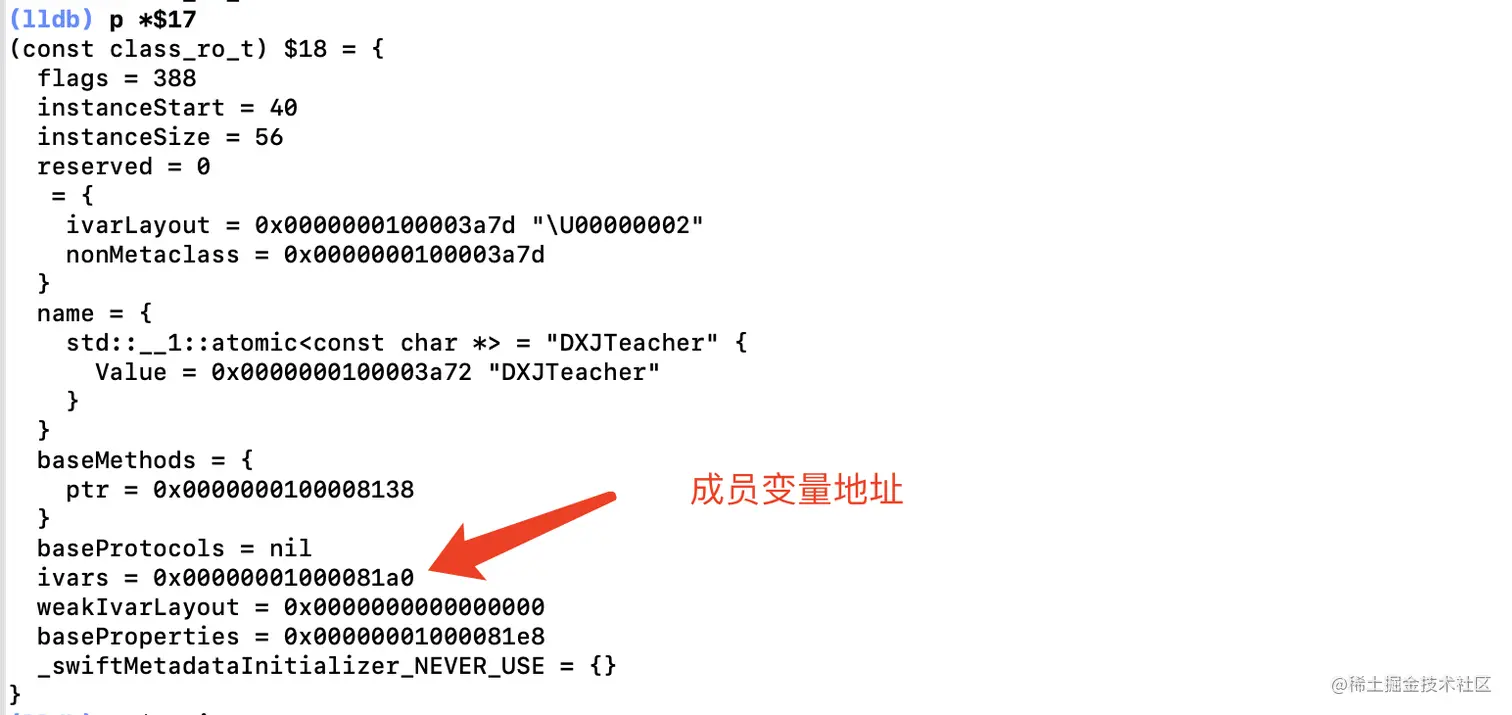

  1. 获取ro地址

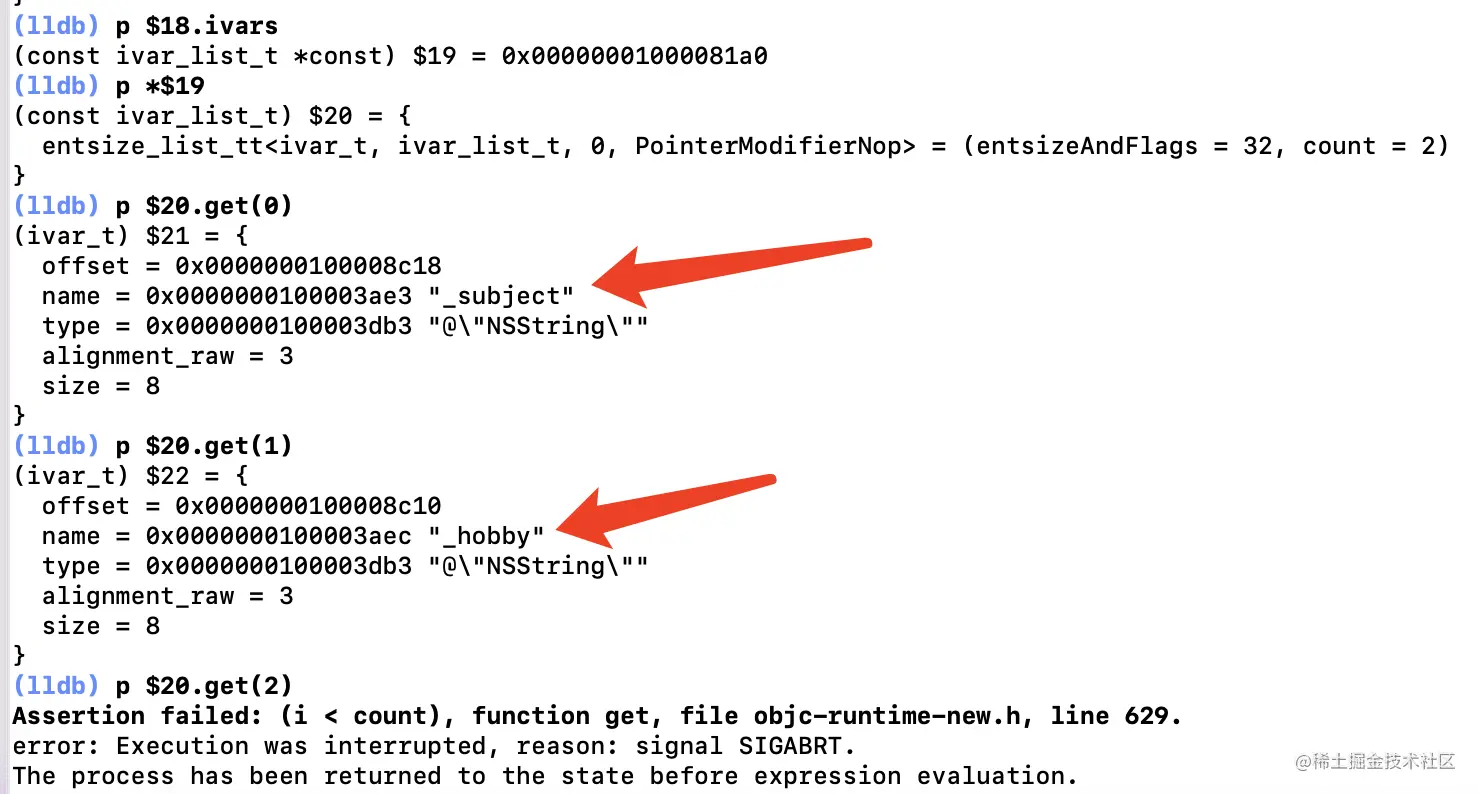

2.获取成员变量ivars地址 image.png 3. 解析数据


实例方法 类的属性放在rw的属性列表中

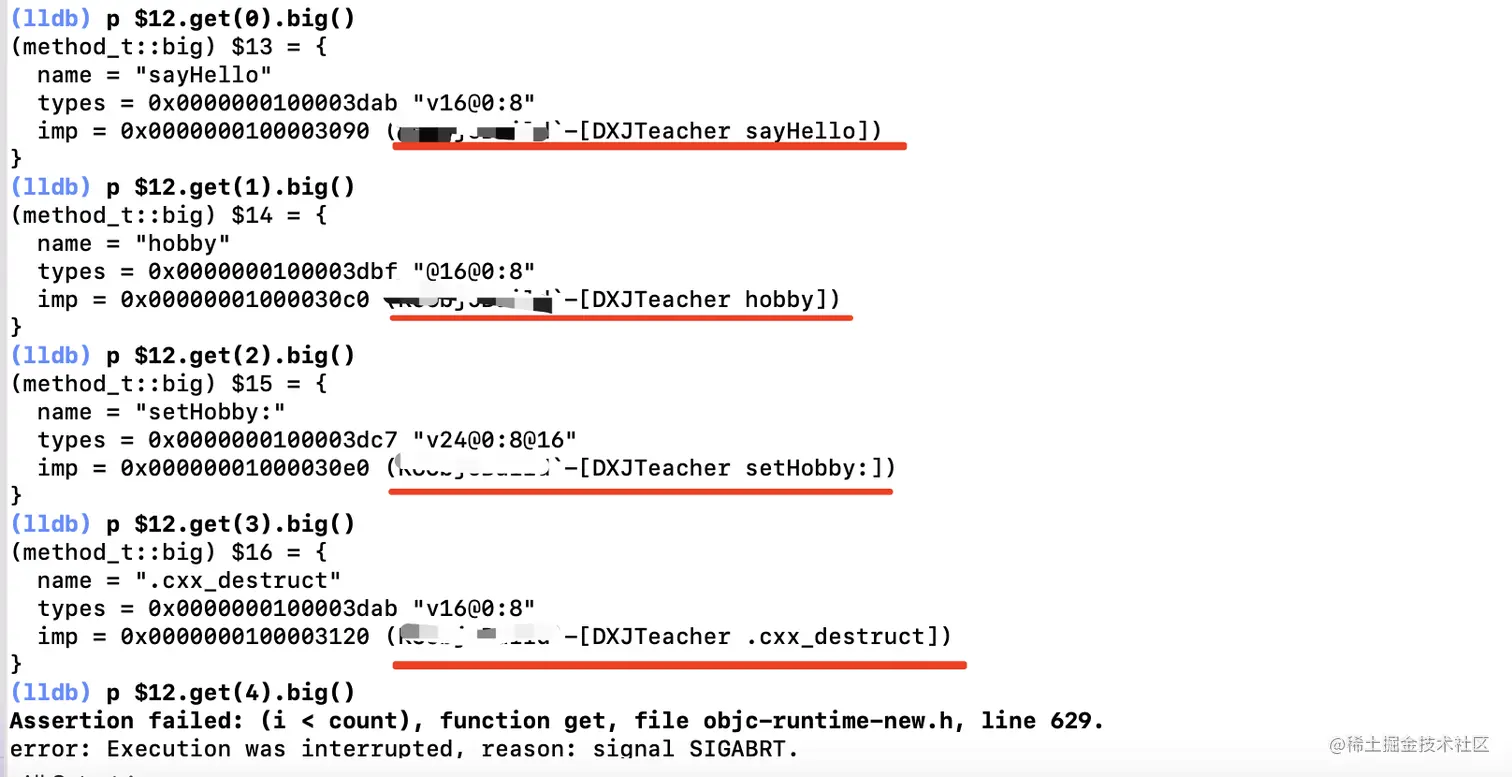

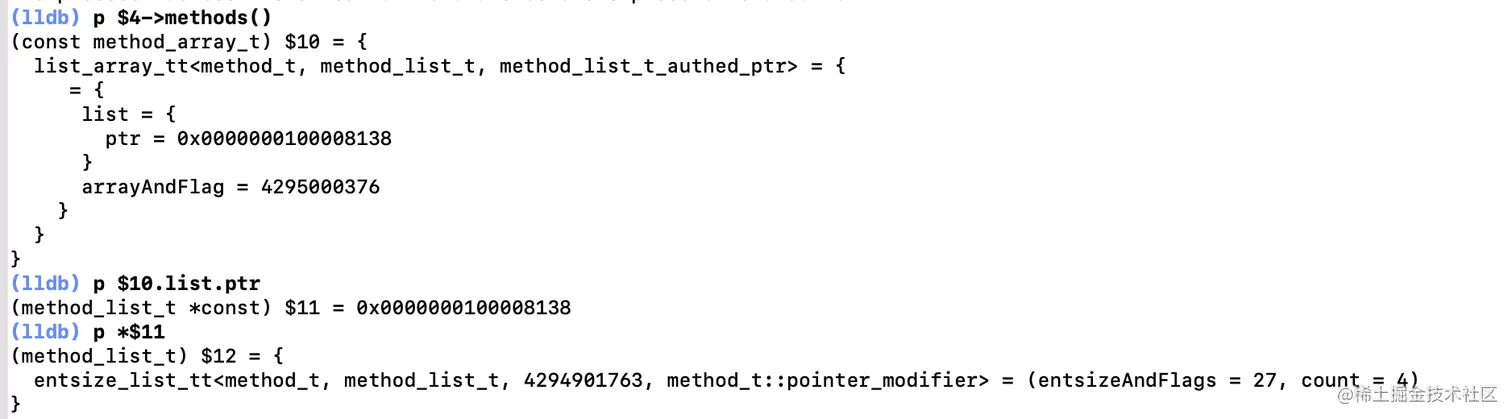

  1. 获取方法列表，并解析



这里有写的实例方法，以及系统自动生成的hobby的getter setter方法，但是没有类方法。

类方法 类方法放在元类的方法列表中

  1. 获取元类地址


  1. 偏移0x20


  1. 将地址转为class_data_bits_t类型

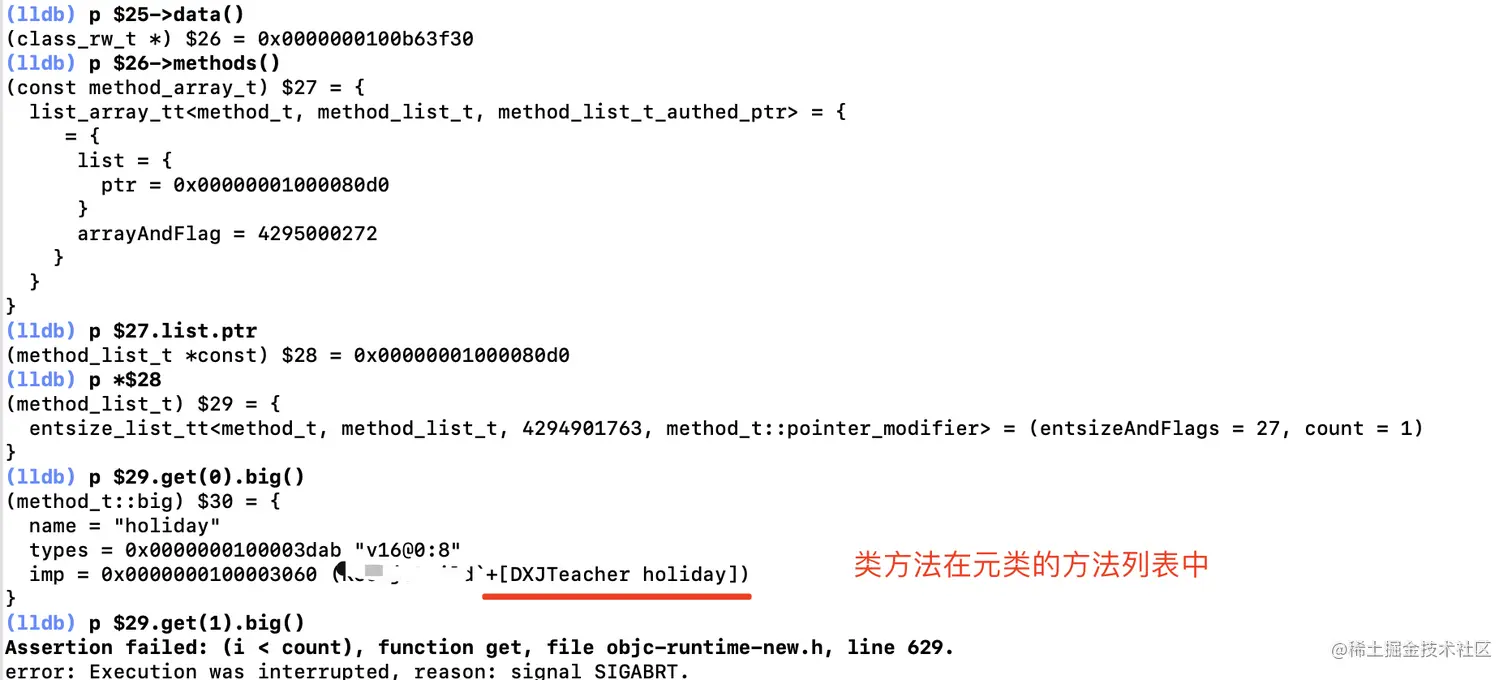

  1. 获取元类方法列表
