数据流和动态表
| 特性 | SQL | 流处理 |
|---|---|---|
| 处理数据的有界性 | 数据的表是有界的 | 流是一个无限元组序列 |
| 处理数据的完整性 | 执行查询可以访问完整的数据 | 执行查询无法访问所有的数据 |
| 执行时间 | 批处理查询产生固定大小结果后终止 | 查询不断更新结果，永不停止 |
在流上定义表
动态表：与表示批处理数据的静态表不同，动态表是随时间变化的。可以像查询静态批处理表一样查询它们。
数据表和流是可以互相转换的

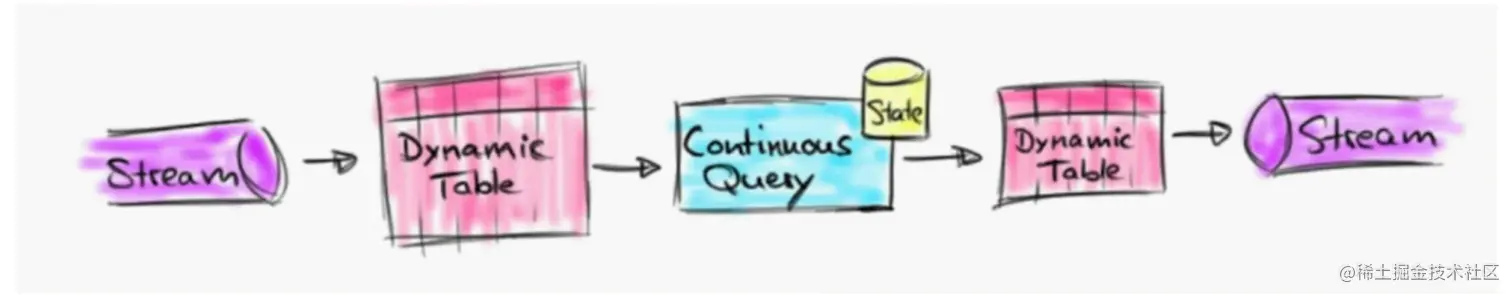

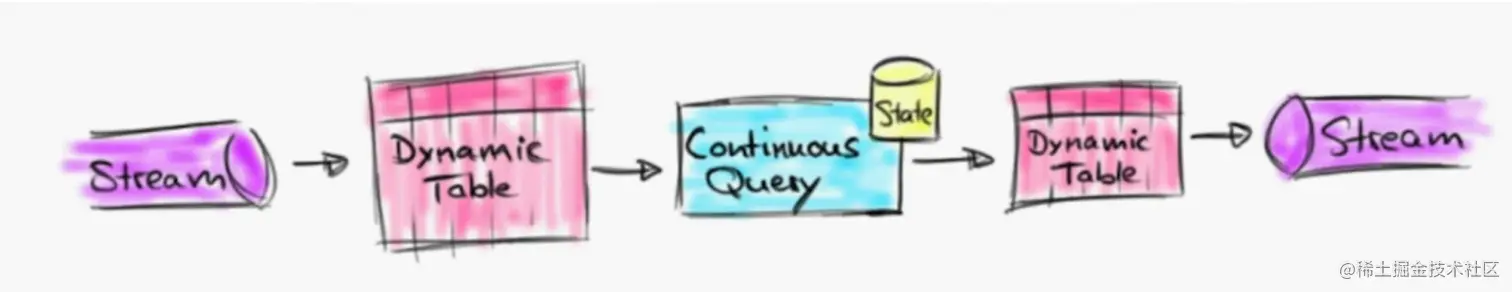

首先数据流经过处理转换为动态表（Dynamic Table），经过连续查询（Continuous Query）会转换为另一个动态表（Dynamic Table）再转换为数据流i（Stream）

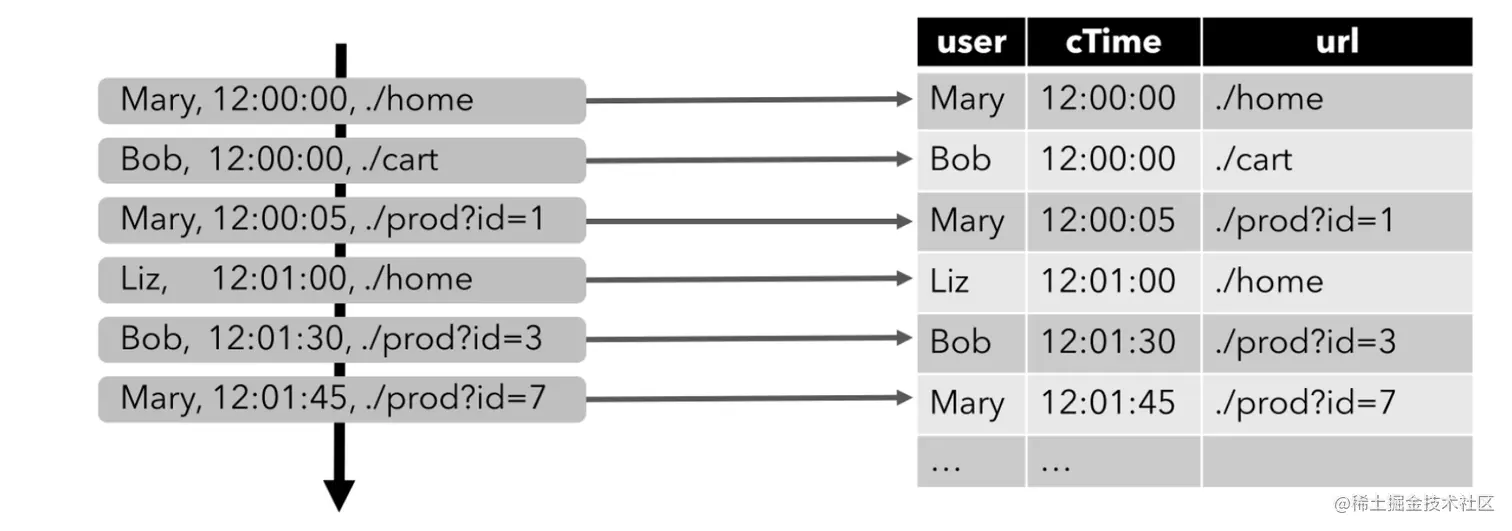

上面显示了单击事件流（左侧）转换为表（右侧）。
当插入更多的点击流记录时，结果表将不断增长。
连续查询
将数据流转换为动态表之后，就可以进行连续查询了
连续查询：
- 查询永永不终止
- 查询结果会不断更新，产生一个新的动态表
在任何时候，连续查询的结果在语义上与以批处理模式在输入表快照。上执行的相同查询的结果相同。

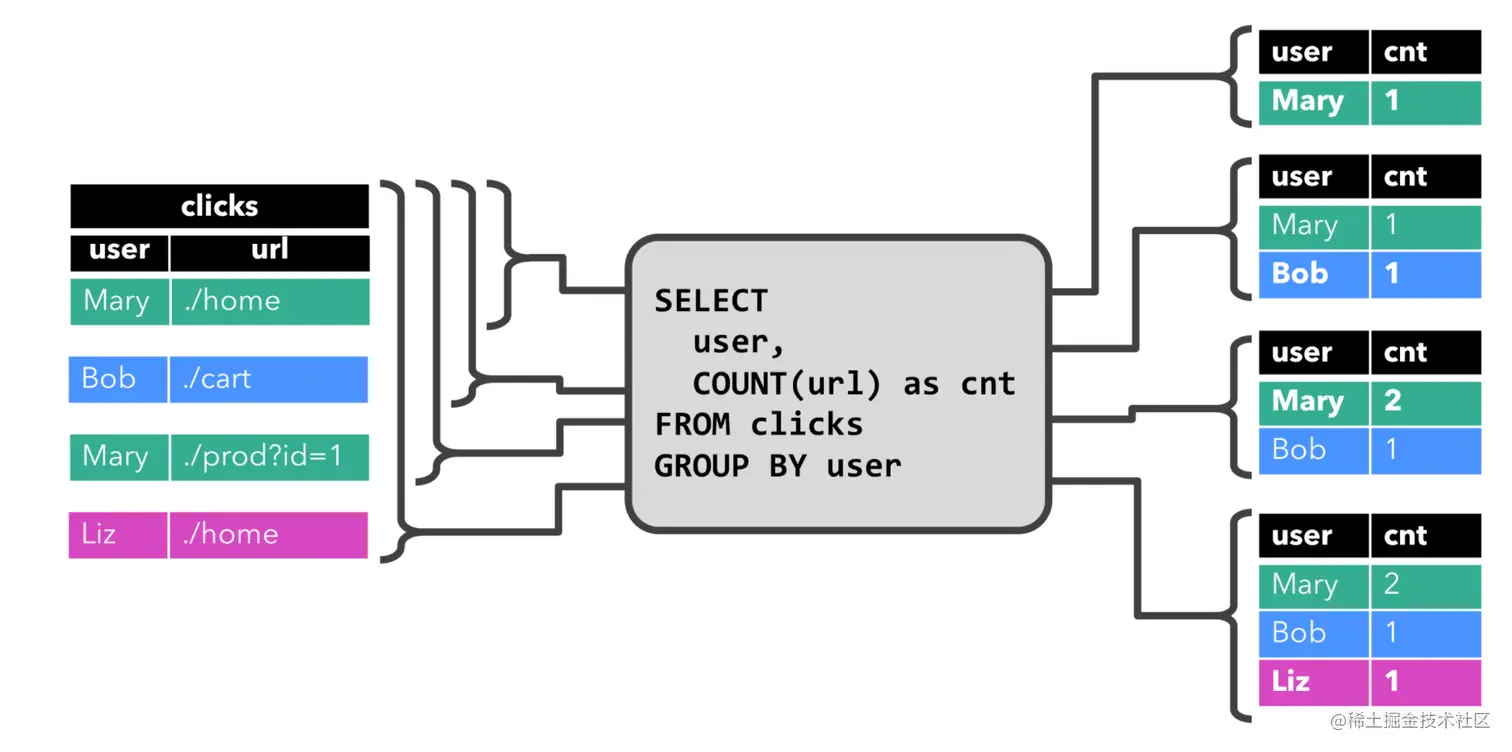

在本图中，当第三行新增加一个Mary流的点击事件记录时候，由于查询是不间断的，查询结果会同步更新到动态表的cnt列中。
当左面进来一条Liz的时候，右面会插入一条新的记录
查询产生仅追加数据的动态表

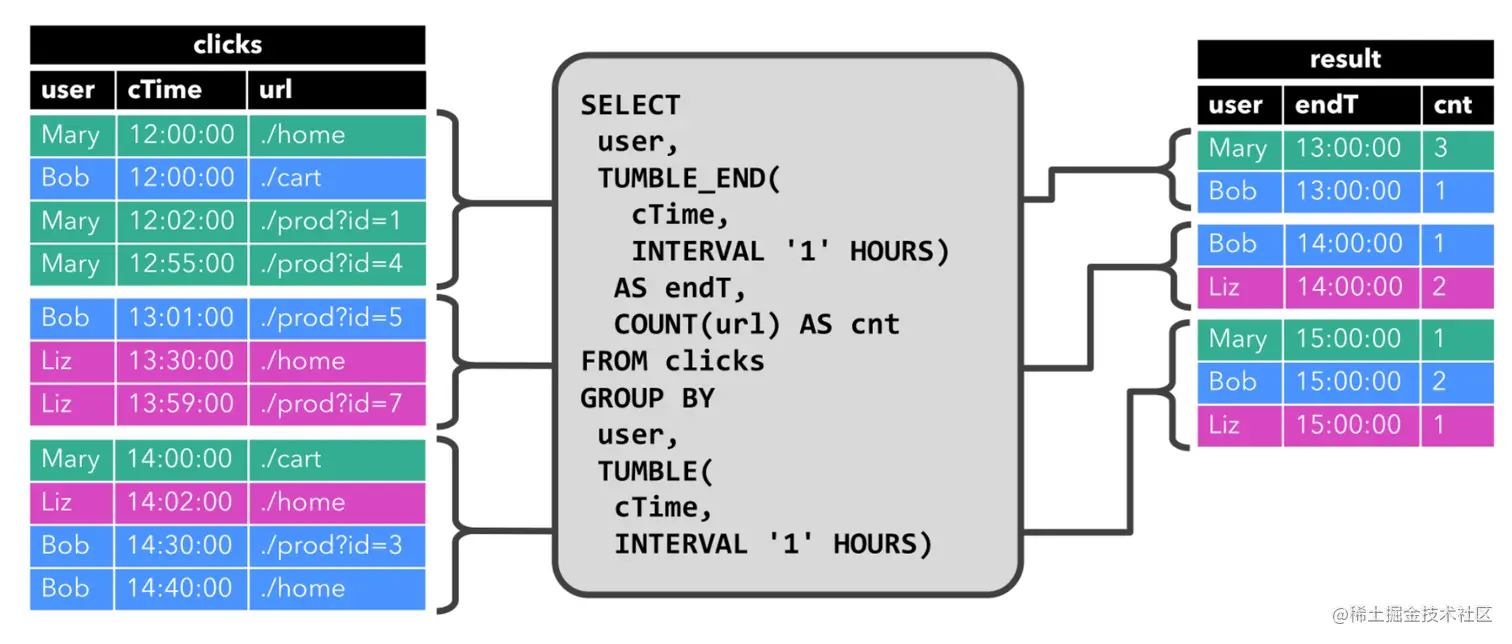

图中查询的是一个Window时间（本案例为一小时）内，某窗口用户的点击次数
每个Window的数据是互不影响的，新Window的统计数据不会对过去一个小时的数据产生影响（不会更新以前的记录）
两个连续查询的对比
虽然这两个示例查询看起来非常相似(都计算分组计数聚合)，但它们在-一个重要方面不同:
- 第一个查询更新先前输出的结果，即定义结果表的
changelog流包含INSERT和UPDATE操作; - 第二个查询只附加到结果表，即结果表的
changelog流只包含INSERT操作
第一个查询可能会更新历史结果，而第二个查询因为窗口是不重叠的，所以不会更新历史数据
Retract消息的产生
在流式数据的场景中会有一种比较特殊的概念——React消息

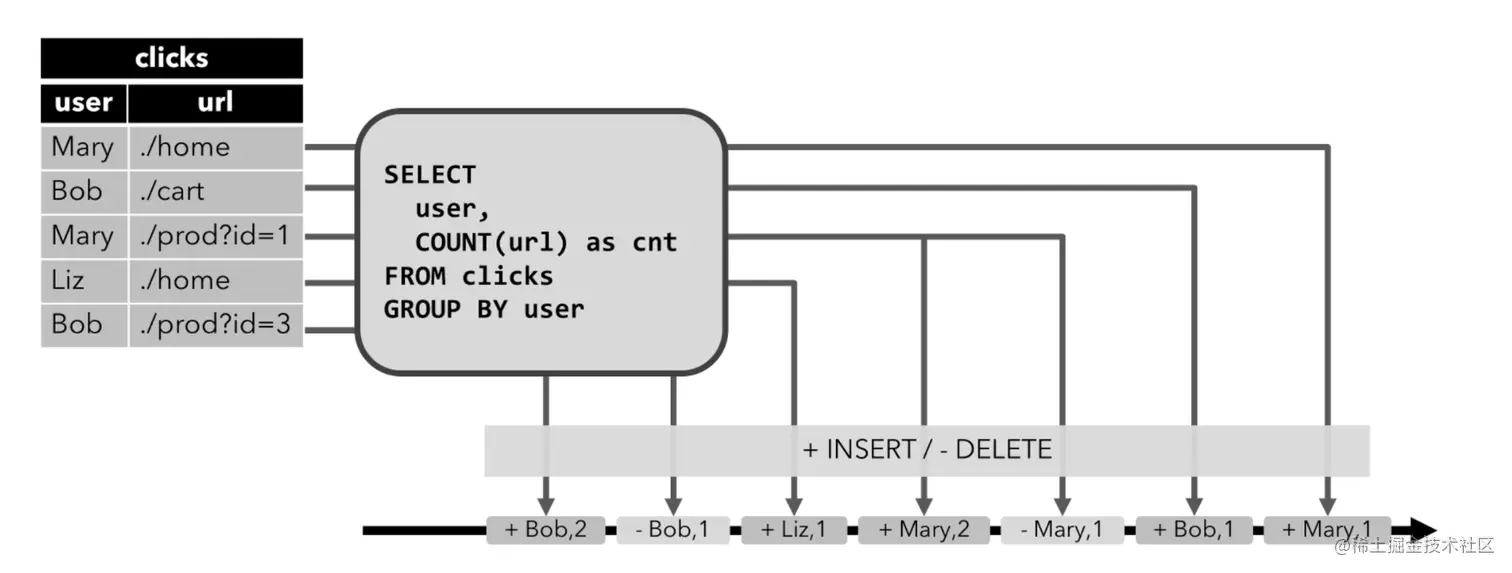

如图中所示，Mary首先触发了一次点击事件，先往下游发一个+1的消息，随后Bob点击了cart页面，也像下游发送+1的消息，随后Mary又点击了prod的页面，按道理应该像下游发送一条+1的消息，之前Mary已经下放了一次+1的消息，这个时候需要告诉下游，数据需要更新（先发一条回溯消息/React消息，把之前Mary+1的消息进行回溯撤回，于是图中有了-1的消息，之后再向下游发更新后的消息Marry,2，以此来告诉下游对之前的数据进行了更新 ）
状态
回到查询方式1，我们需要统计一个用户对网站的所有点击次数，这个时候，我们的查询是需要记录某用户之前点击的次数的，当用户新点击一个页面，需要对之前的数据进行累加求和以输出正确的结果，因此，该查询是需要统计每个用户当前点击网页的所有次数，并把结果存储起来，当后续用户又有新的点击事件进来，我们才能正确输出对应的结果，这个时候就需要用到状态。
需要存储每个用户的URL计数，以便能够增加该计数并在输入表接收新行时发送新结果。
总结
回到这张图，详细总结一下整个过程
为了在数据流中实现SQL语义，需要定义数据表（Dynamic Table）
当触发一些请求或事件后，源源不断传入的数据流会转换为一张大的动态表，在这张表上经过连续不断的查询（连续查询），查询的表可能会对查询的数据进行Update（新增、React消息），因此查询的结果也是动态表，对于查询结果的动态表，也可以转化为输出流。
为了保证后续的流输入是正确的，查询往往是有状态的。
- 数据流和动态表之间的转换;
- 在数据流的查询不会终止;
- 查询可能会有状态，用来不断更新查询的结果。
不同数据处理保证的语义
- At-most-once: 出现故障的时候，啥也不做。数据处理不保证任何语义，处理时延低;
这种情况，可以降低系统开销，将资源全部用来处理数据流，保证了数据处理的高效。
- At-least-once: 保证每条数据均至少被处理一次，一条数据可能存在重复消费。
是上一条语义的增强
- Exactly-once: 最严格的处理语义，从输出结果来看，每条数据均被消费且仅消费一-次，仿佛故障从 未发生。
Exactly-Once和Checkpoint
状态快照与恢复
快照（还原点）就是将历史数据保存下来，故障发生的时候，可以回到原来的状态，保证数据的处理逻辑对下游来说不丢不重。

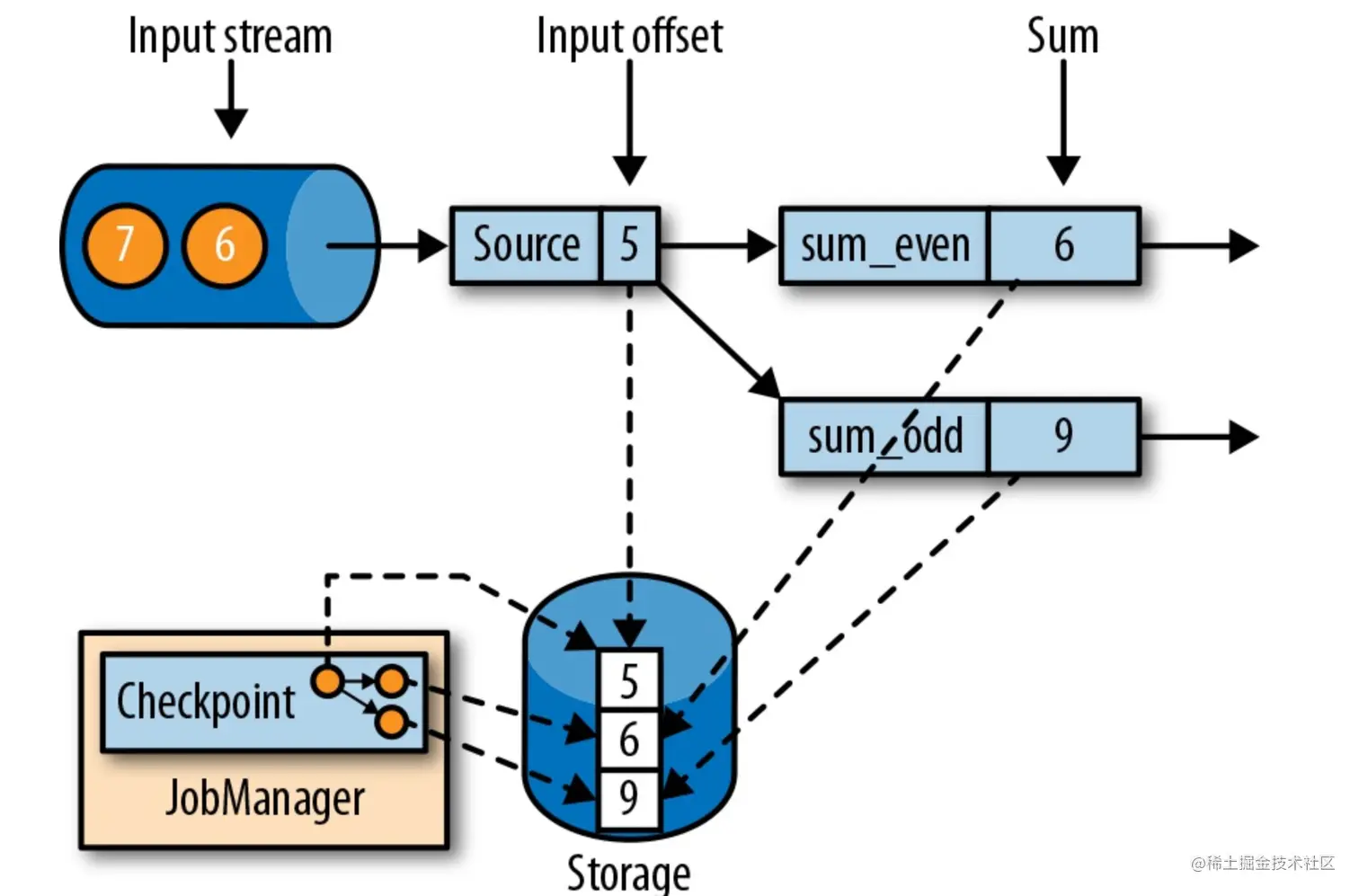

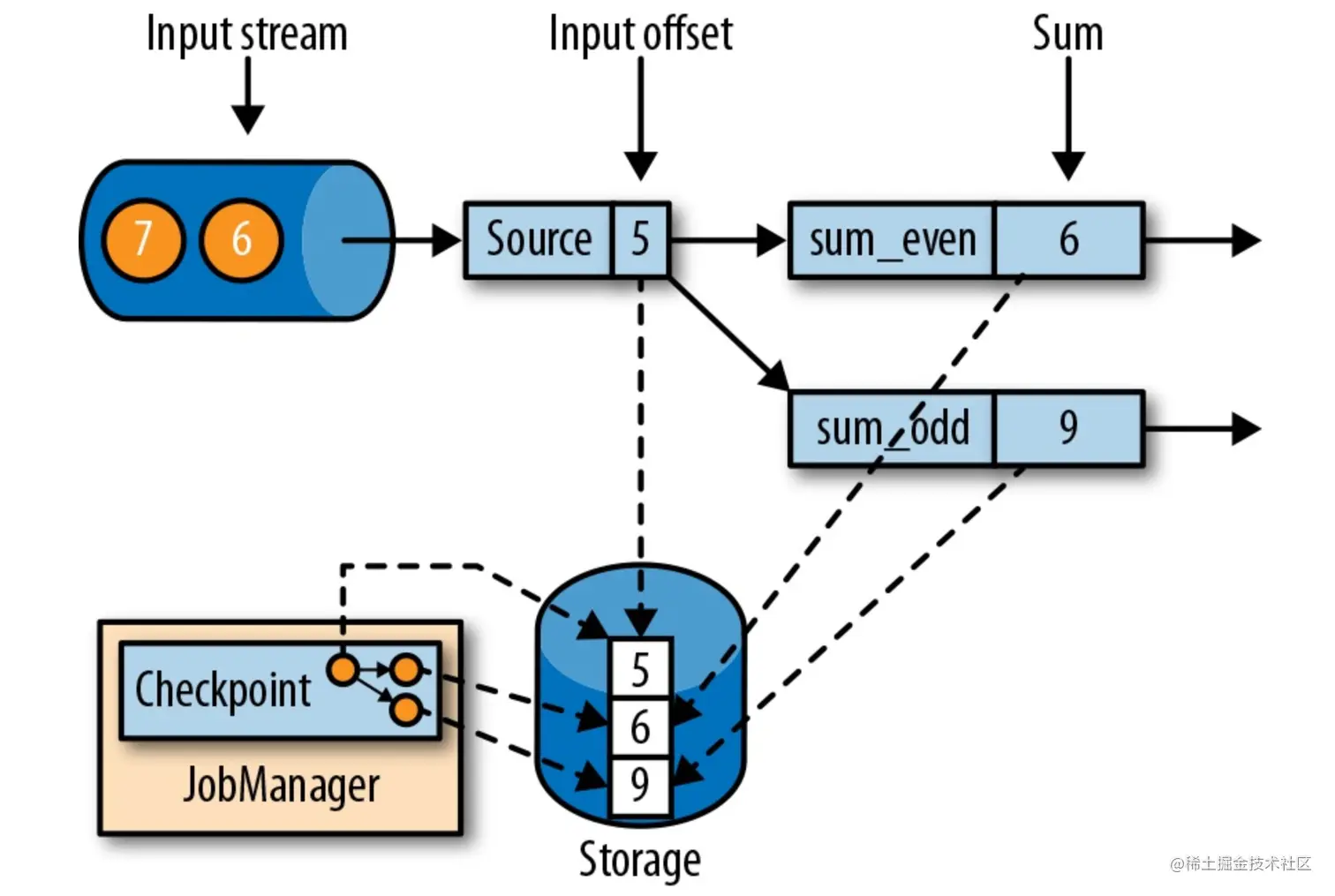

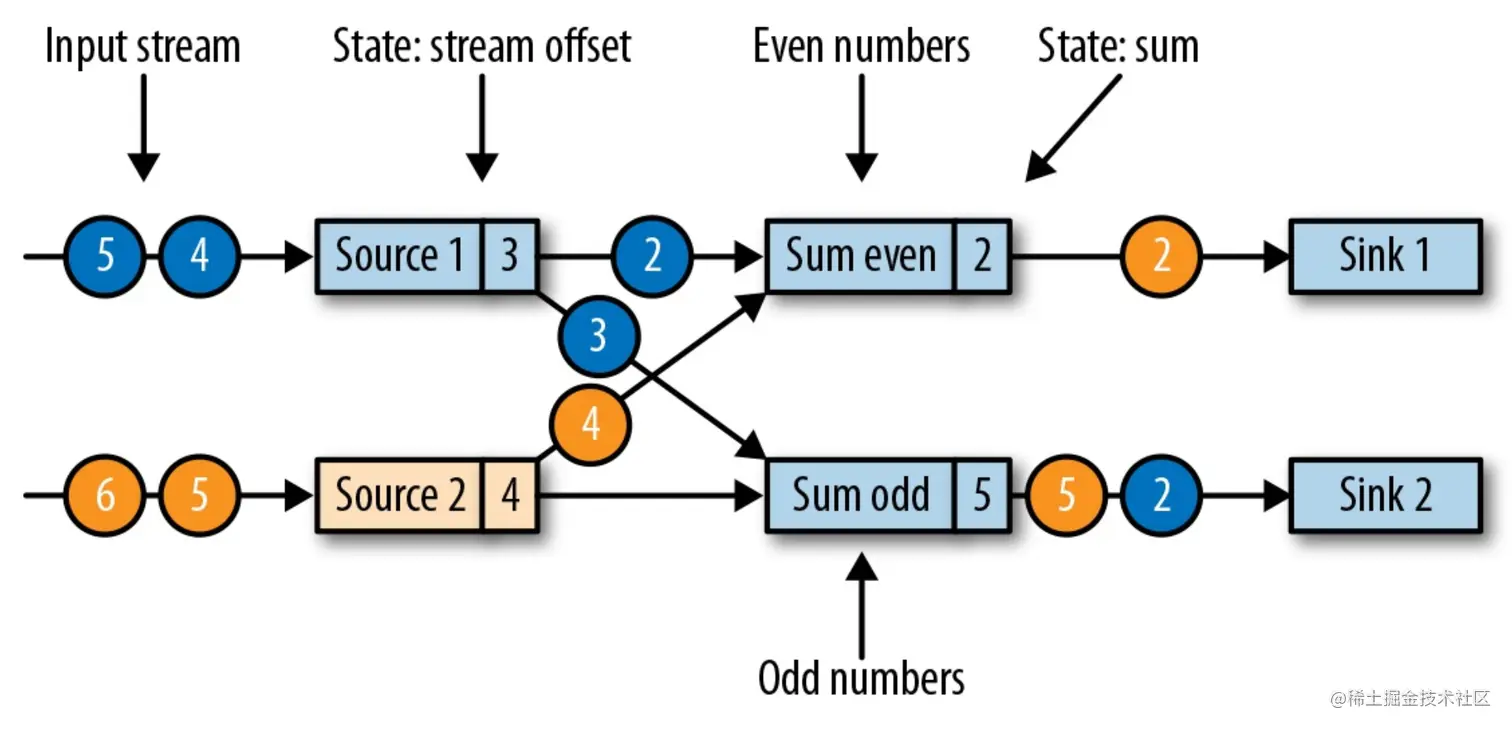

在上图中，共有三个算子（source、sum_even和sum_odd）分别用来读取数据、奇数累加器和偶数累加器
如果想对某一时刻的状态进行备份，对于Source来说，需要记录数据消费到哪个位点了，而对于奇数、偶数累加和算子而言，要记录当前的累加和，当有新的数据进来，再进行累加，所以可以看出，三个算子都是有状态的。将数据保存到远端（认为永不丢失）
制作快照的时间点
制作快照必然不能是随便一个时间点，可能会造成数据丢失
在本案例中，假设Source读入5，奇数累加器为4（1+3），偶数累加器为6（2+4）
此时还没有将5传给下游累加。
这个时候制作快照，会把当前算子的状态保存下来（Source，5）（sum_even,6）(sum_odd,4)

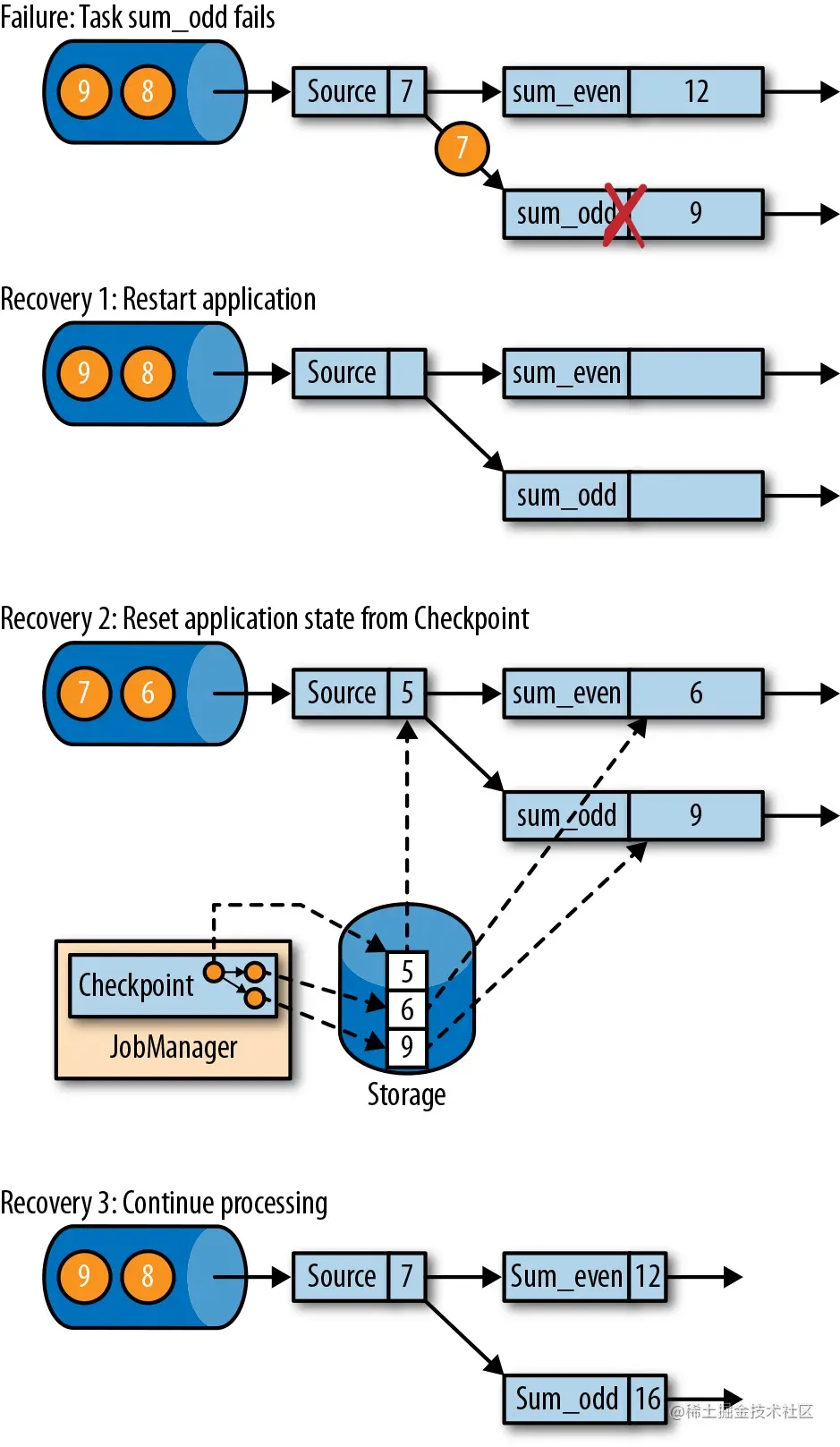

当故障发生的时候，Source被还原为5，由于Source认为已经读到了5已经读到了，已经下发给下游过了，就会继续读入6，而5就不会被发送给下游处理，相当于把5这个数据丢失了。
状态恢复的时间点：需要等待所有处理逻辑消费完成
一个简单的快照制作算法:
- 暂停处理输入的数据;
- 等待后续所有处理算子消费当前已经输入的数据;
- 待2处理完后，作业所有算子复制自己的状态并保存到远端可靠存储;
- 恢复对输入数据的处理
Chandy-Lamport算法
快照制作的开始
JM会对每一个source算子都接收到JM发送的Checkpoint Barrier标识状态快照制作的开始
Source算子的处理

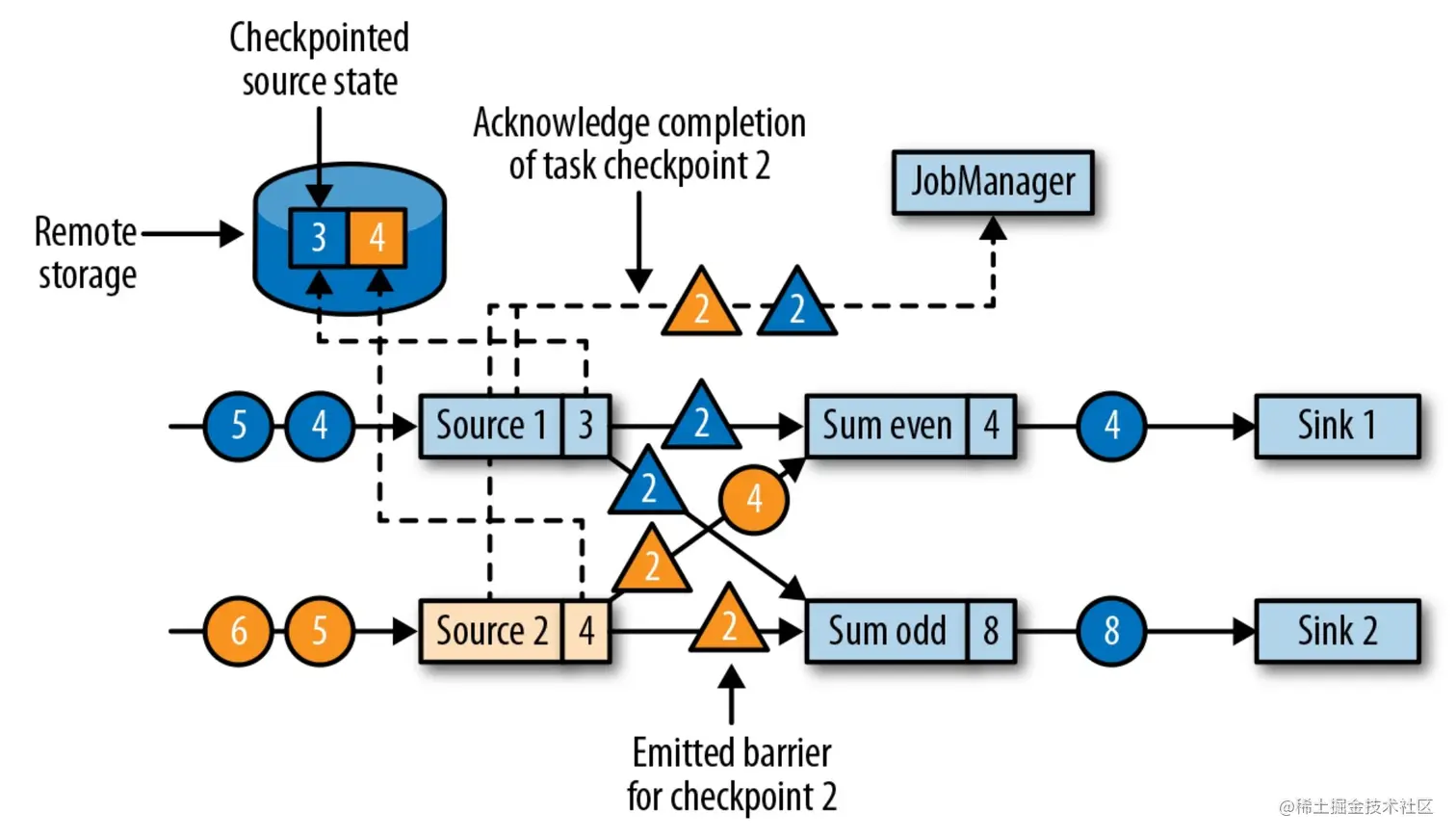

当Source收到Checkpoint Barrier的时候，会短暂停止自己的处理逻辑，同时
各个source保存自己状态后，向所有连接的下游继续发送Checkpoint Barrier，同时告知JM自己状态已经制作完成。随后，向n个下游算子发送分别发送一个Checkpoint Barrier

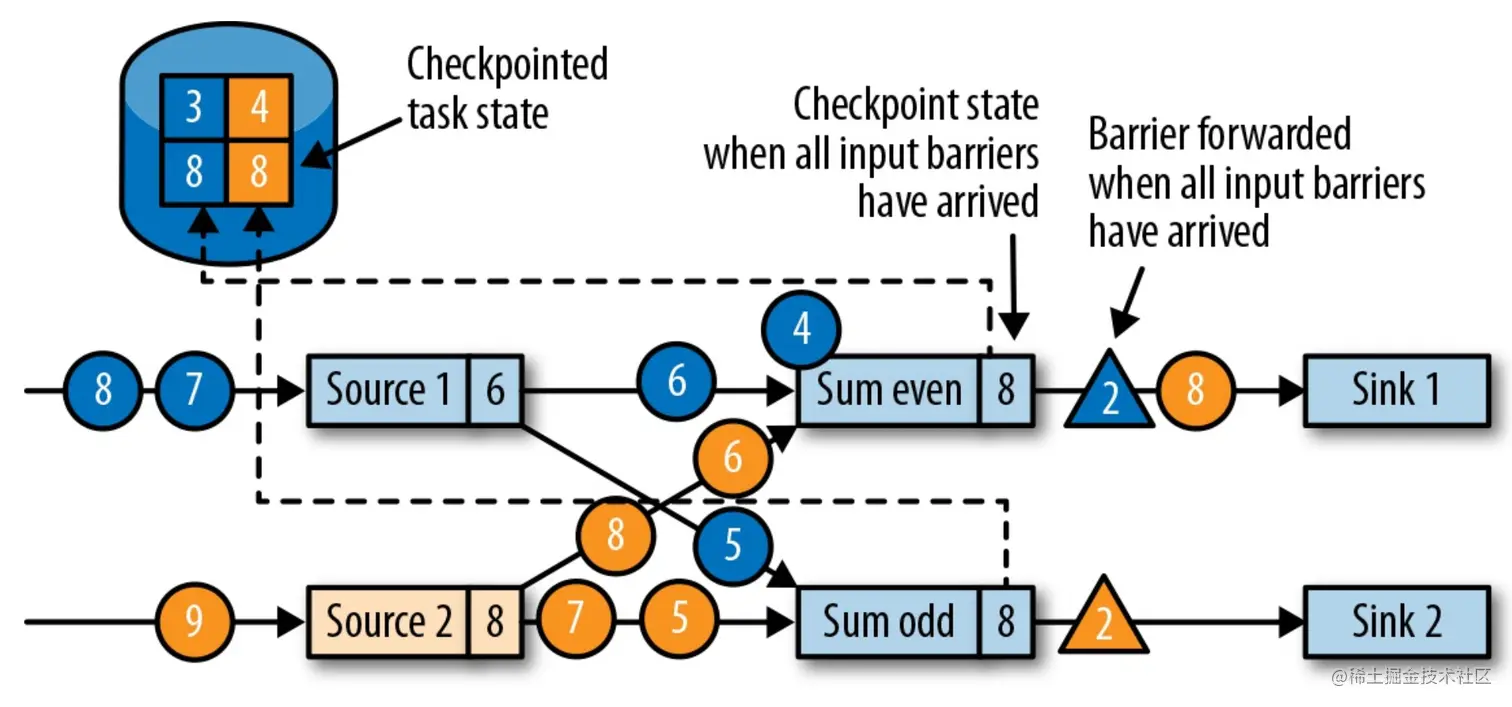

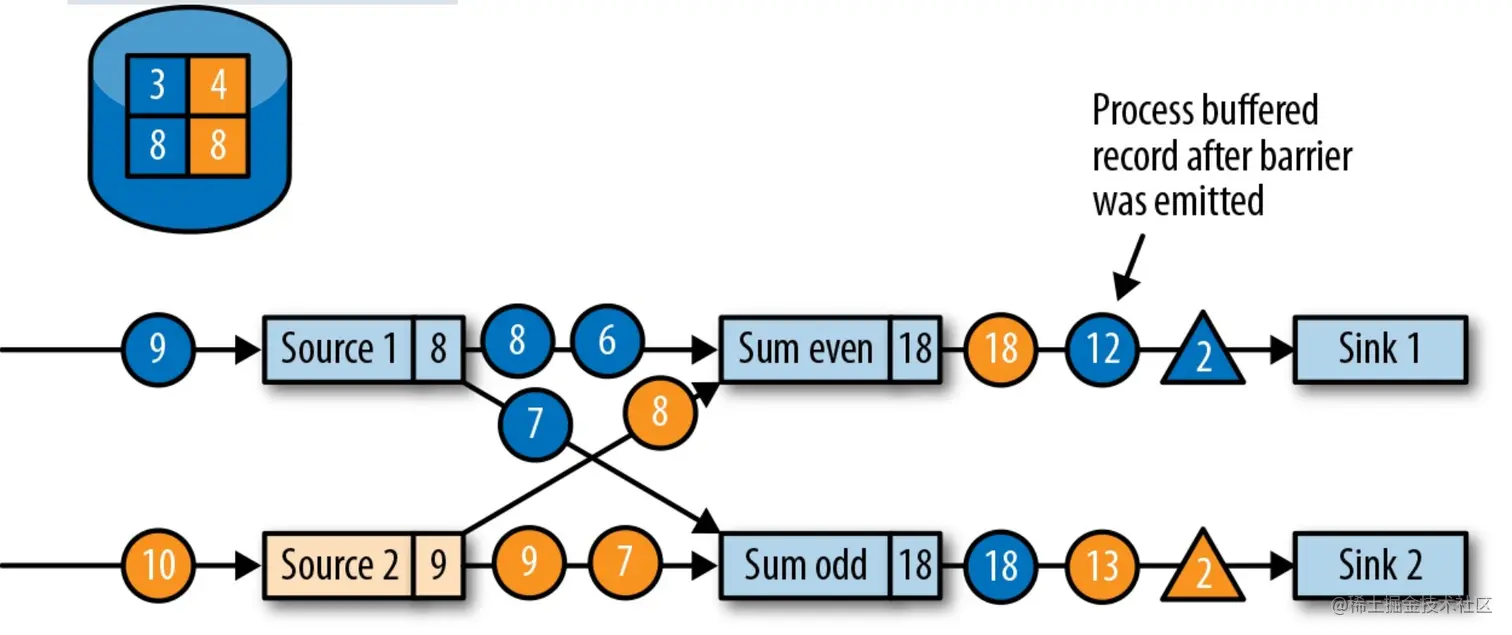

Checkpoint Alignment
算子会等待所有上游的barrier到达后才开始快照的制作; 已经制作完成的，上游算子会继续处理数据，并不会被下游算子制作快照的过程阻塞。
快照制作和处理数据的解耦

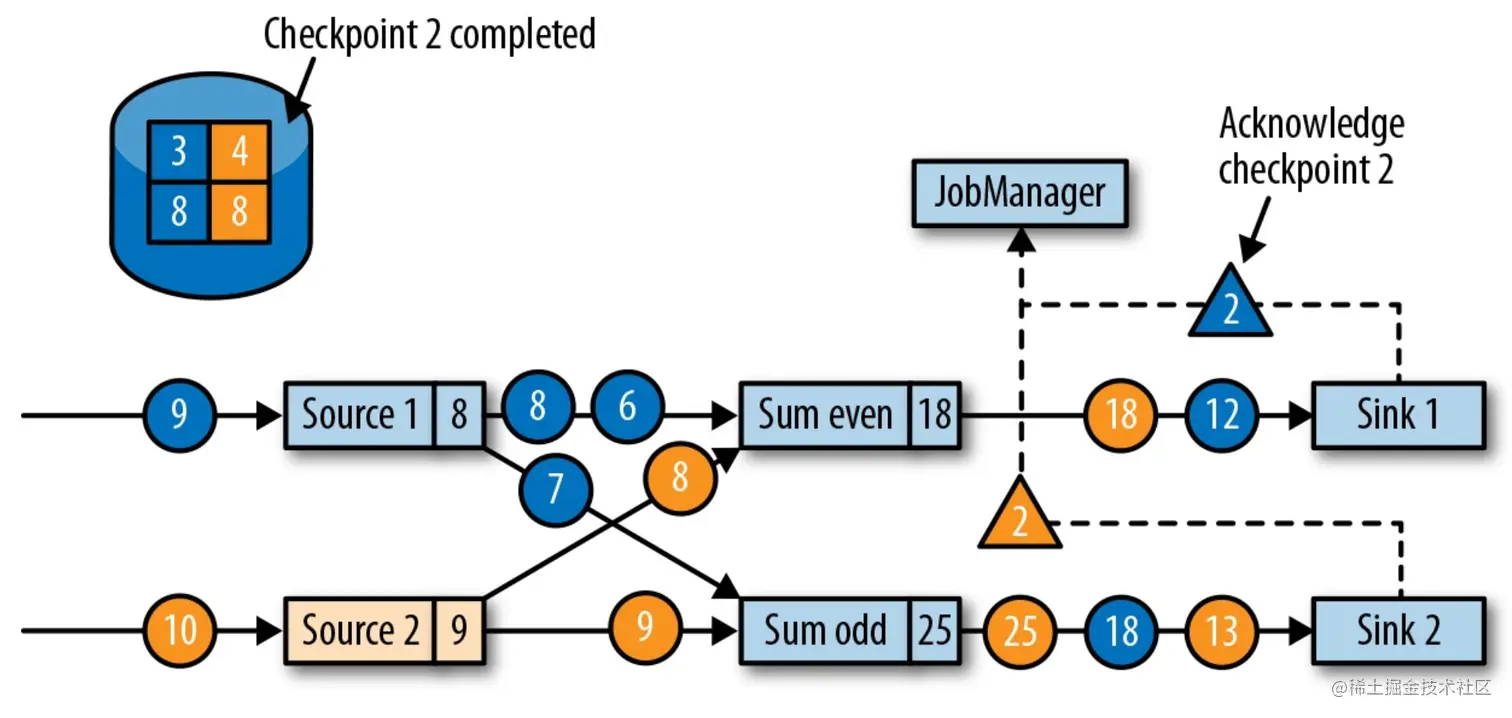

Checkpoint的结束
所有算子都告知JM状态制作完成后，整个Checkpoint就结束了。
Checkpoint对作业性能的影响
- 解耦了快照制作和数据处理过程，各个算子制作完成状态快照后就可以正常处理数据，不用等下游算子 制作制作完成快照;
- 在快照制作和Barrier Alignment过程中需要暂停处理数据，仍然会增加数据处理延迟;
- 快照保存到远端也有可能极为耗时。
Flink端到端Exactly-Once实现
端到端Exactly-Once语义
- Checkpoint能保证每条数据都对各个有状态的算子更新一次，sink 输出算子仍然可能下发重复的数据;
- 严格意义的端到端的Exactly-once语义需要特殊的sink算子实现。

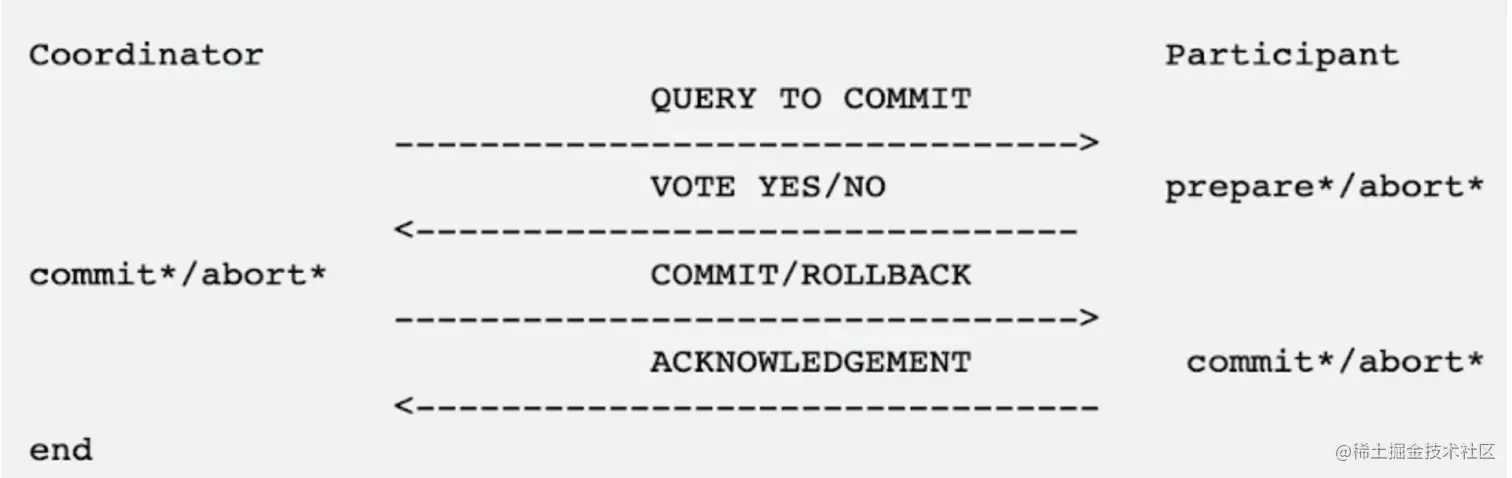

两阶段提交协议
在多个节点参与执行的分布式系统中，为了协调每个节点都能同时执行或者回滚某个事务性（一系列行为，要么都执行，要么都不执行）的操作，引入了一个中心节点来统一处理所有节点的执行逻辑，这个中心节点叫做协作者( coordinator) ，被中心节点调度的其他业务节点叫做参与者( participant) 。
预提交阶段
1.协作者向所有参与者发送一一个commit消息; 2.每个参与的协作者收到消息后，执行事务，但是不真正提交; 3.若事务成功执行完成，发送一个成功的消息(vote yes) ;执行失败，则发送一个失败的消息(vote no)
提交阶段
若协作者成功接收到所有的参与者vote yes的消息:
- 协作者向所有参与者发送一个 1commit消息;
- 每个收到 commit消息的参与者释放执行事务所需的资源，并结束这次事务的执行;
- 完成步骤2后，参与者发送一-个ack消息给协作者;
- 协作者收到所有参与者的ack消息后，标识该事务执行完成。

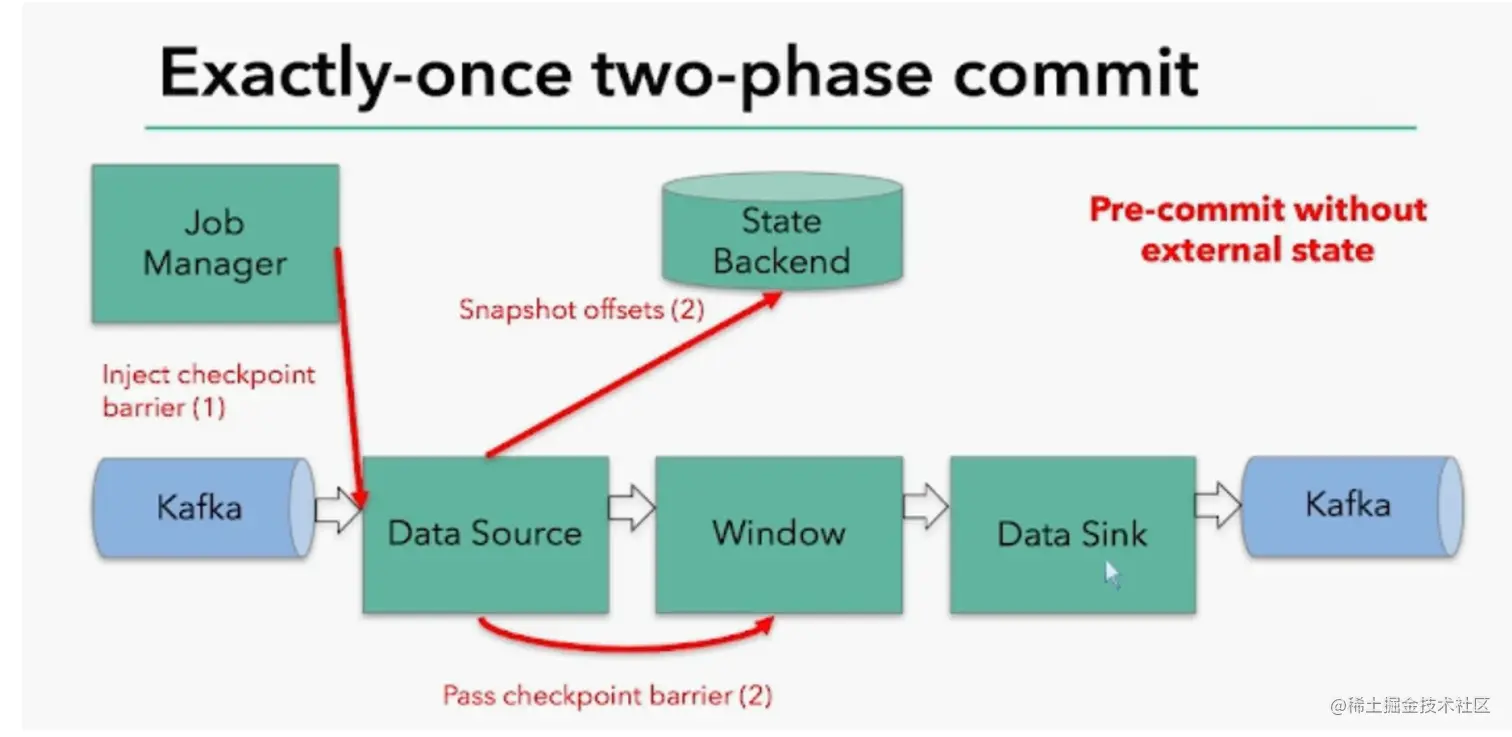

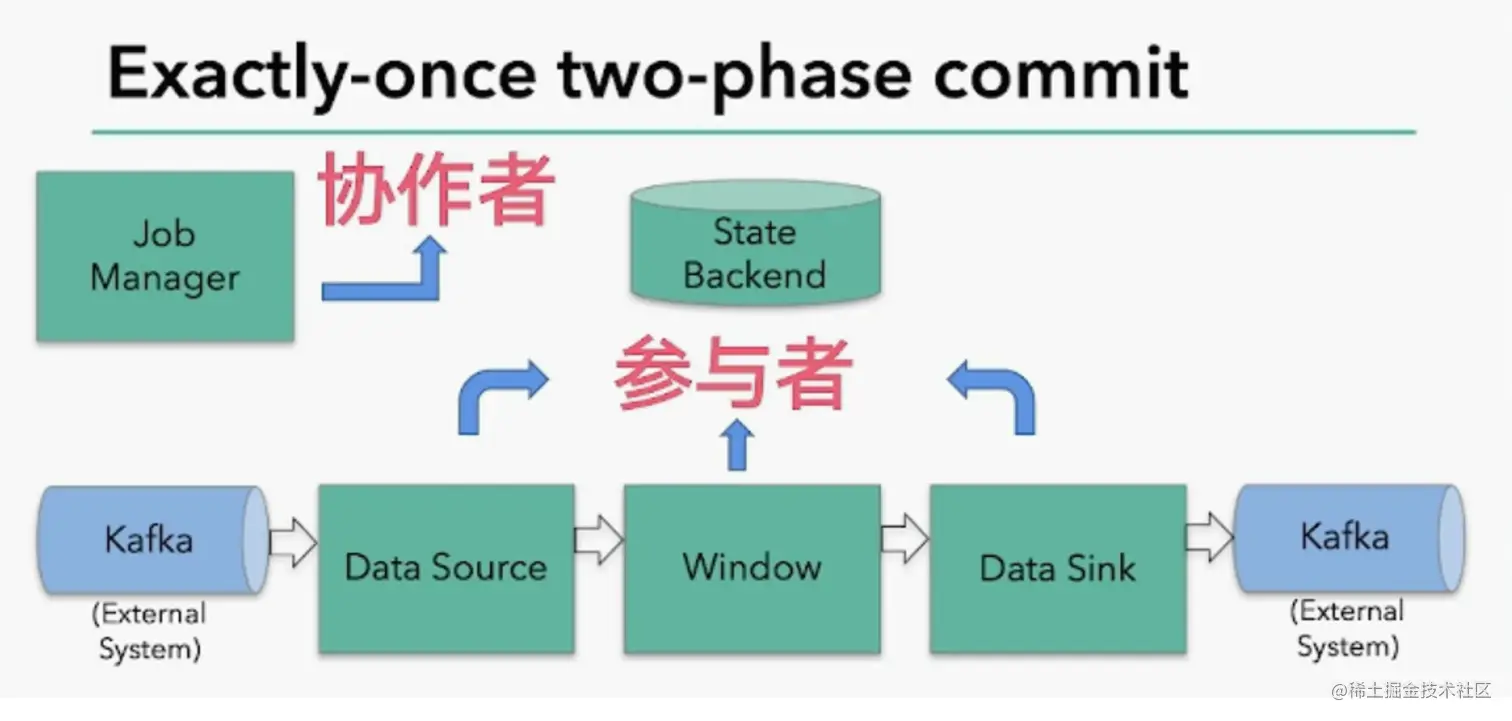

Flink中的2PC Sink

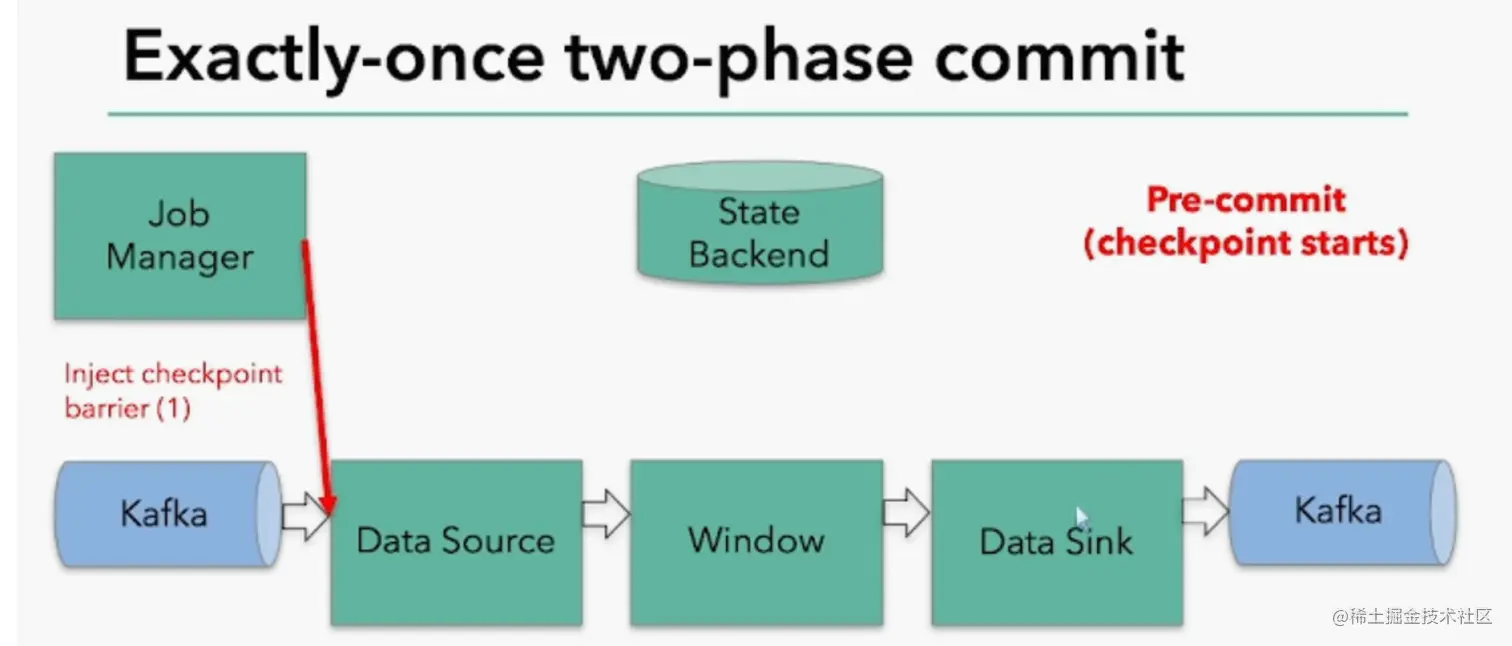

状态制作开始，JM向算子发送Checkpoint Barrier
执行成功Vote Yes，执行失败Vote no，第一阶段提交结束
反馈状态制作是否完成
总结
- 事务开启:在sink task向下游写数据之前，均会开启一个事务，后续所有写数据的操作均在这个事务中执行，事务未提交前，事务写入的数据下游不可读;
- 预提交阶段: JobManager 开始下发Checkpoint Barrier,当各个处理逻辑接收到barrier后停止处理后续据，对当前状态制作快照，此时sink也不在当前事务下继续处理数据( 处理后续的数据需要新打开下一个事务)。状态制作成功则向JM成功的消息，失败则发送失败的消息;

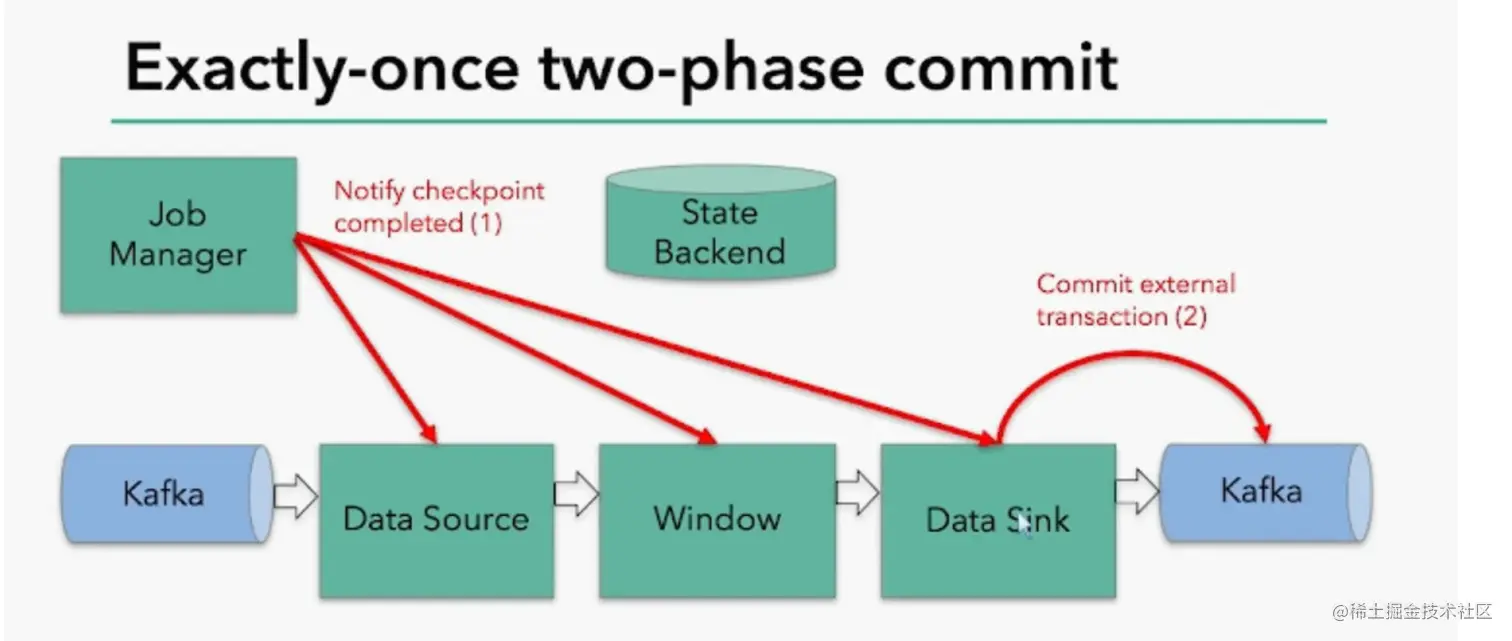

- 提交阶段: 若JM收到所有预提交成功的消息，则向所有处理逻辑( 包括sink )发送可以提交此次事务的消息，sink 接收到此消息后，则完成此次事务的提交，此时下游可以读到这次事务写入的数据;若JM有收到预提交失败的消息，则通知所有处理逻辑回滚这次事务的操作，此时sink则丢弃这次事务提交的数据下。
\
