这是我参与「第四届青训营 」笔记创作活动的第4天

行存 vs 列存

数据格式层

  • 计算层-各种计算引擎
  • 存储层-承载数据的持久化存储
  • 数据格式层-定义了存储层文件内部的组织格式，计算引擎通过格式层的支持来读写文件（严格意义上，并不是一个独立的层级，而是运行在计算层的一个Library）

分层视角下的数据形态

  • 存储层：File，Blocks
  • 格式层：File 内部的数据布局 （Layout + Schema）
  • 计算引擎：Rows + Columns

OLTP vs OLAP

  • OLTP 和 OLAP 作为数据查询和分析领域两个典型的系统类型，具有不同的业务特征，适配不同的业务场景
OLTPOLAP
典型场景在线业务系统，例如：订单、交易、社交、评论等数据仓库或者大数据分析系统，例如：决策分析、BI系统、推荐系统等
访问特征- 事务- 实时性- 低延时- 高并发- 高可用- 弱事务性- 近实时、离线分析- 大吞吐- 并发相对不高- 可用性可以有一定的妥协
数据模型特征- Schema 相对简单- 数据维度不多- 数据规模较小- Schema 复杂- 数据维度很多，几百个Column 很常见- 数据规模巨大

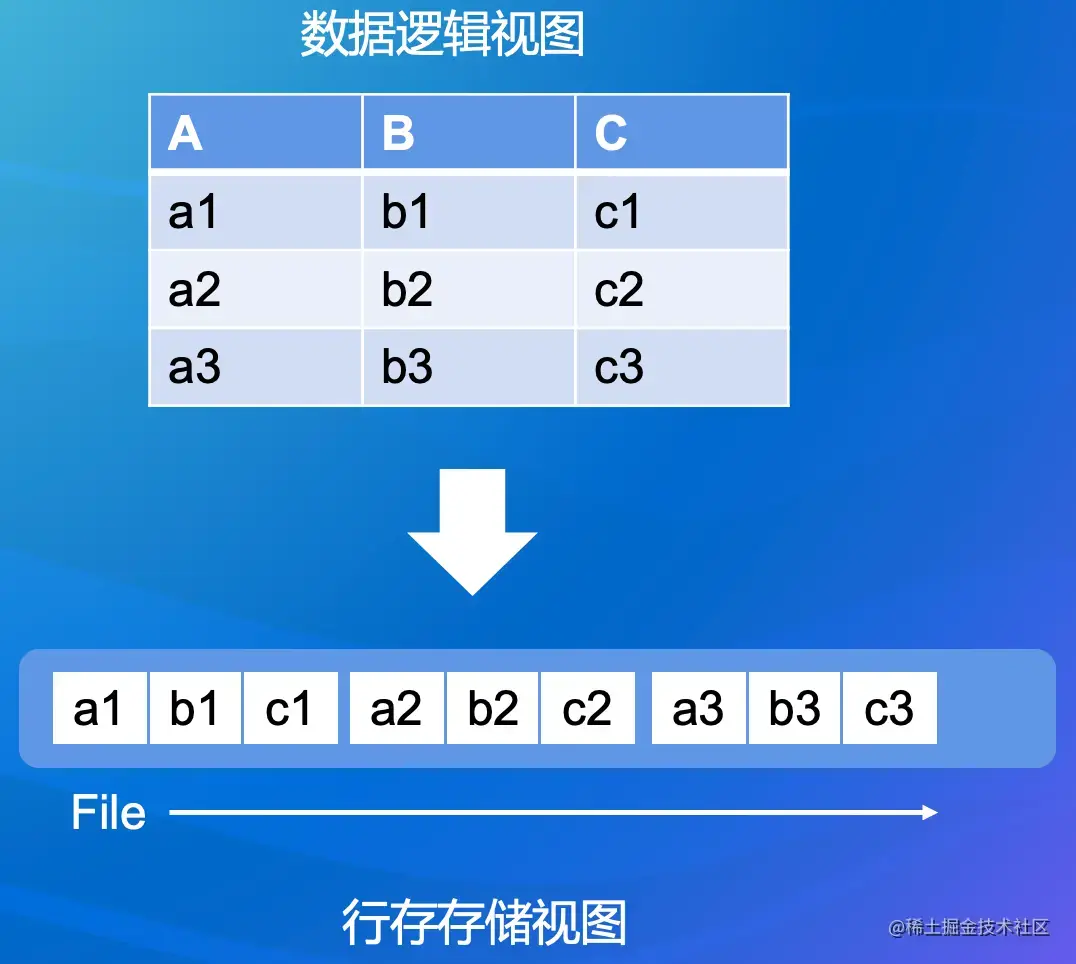

OLTP:行式存储格式 (行存)

  • 每一行 (Row) 的数据在文件的数据空间里连续存放的
  • 读取整行的效率比较高，一次顺序 IO 即可
  • 在典型的 OLTP 型的分析和存储系统中应用广泛，例如：MySQL、Oracle、RocksDB 等

OLAP:列式存储格式 (列存)

  • 每一列 (Column) 的数据在文件的数据空间里连续存放的
  • 同列的数据类型一致，压缩编码的效率更好
  • 在典型的 OLAP 型分析和存储系统中广泛应用，例如：
    • 大数据分析系统：Hive、Spark，数据湖分析
    • 数据仓库：ClickHouse，Greenplum，阿里云 MaxCompute

总结：业务场景决定了存储格式

Parquet 详解

  1. 大数据分析领域使用最广的列存格式
  2. Spark推荐存储格式

Protocol Buffer 定义

  • 支持可选和重复字段
  • 支持嵌套类型

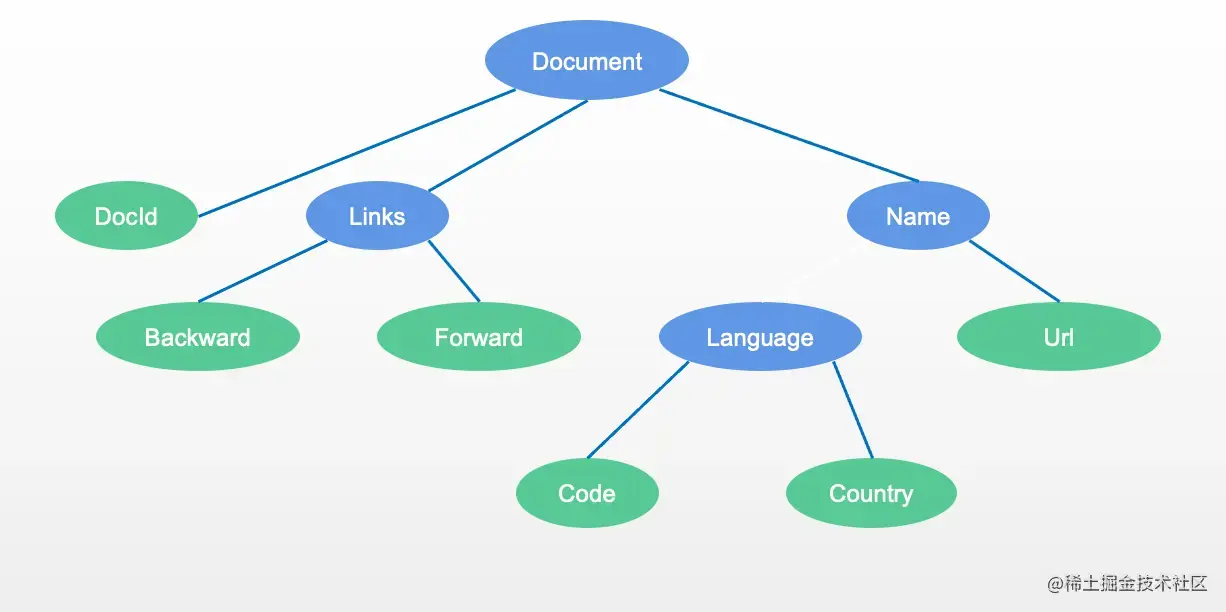

  • 构建出如下的语法树

  • 只有叶子节点的数据会被保存在数据文件里

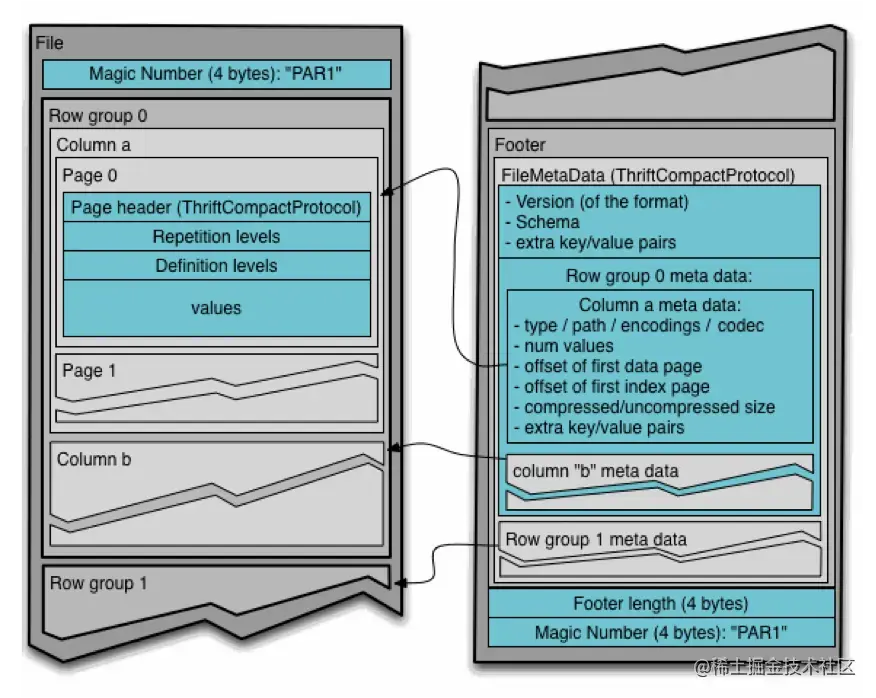

数据文件布局

  • RowGroup: 每一个行组包含一定数量或者固定大小的行的集合，在 HDFS 上，RowGroup 大小建议配置成 HDFS Block 大小
  • ColumnChunk: RowGroup 中按照列切分成多个 ColumnChunk

  • Page：ColumnChunk内部继续切分成 Page，一般建议 8KB 大小。Page 是压缩和编码的基本单元

    • 根据保存的数据类型，Page 可以分为：Data Page，Dictionary Page，Index Page

  • Footer 保存文件的元信息

    • Schema
  • Config

  • Metadata

    • RowGroup Meta

      • Column Meta

Parquet 中的数据编码

  • 在 Parquet 的 ColumnChunk 里，同一个 ColumnChunk 内部的数据都是同一个类型的，可以通过编码的方式更高效的存储

  • Parquet 支持的编码方式有如下： Plain直接存储原始数据

  • 下面举例介绍常见的 Encoding：

    • Run Length Encoding (RLE)：适用于列基数不大，重复值较多的场景，例如：Boolean、枚举、固定的选项等

    • Bit-Pack Encoding: 对于 32位或者64位的整型数而言，并不需要完整的 4B 或者 8B 去存储，高位的零在存储时可以省略掉。适用于最大值非常明确的情况下。

      • 一般配合 RLE 一起使用

    • Dictionary Encoding：适用于列基数 (Column Cardinality) 不大的字符串类型数据存储；

      • 构造字典表，用字典中的 Index 替换真实数据
      • 替换后的数据可以使用 RLE + Bit-Pack 编码存储

  • 默认场景下 parquet-mr 会自动根据数据特征选择

Parquet 中的压缩方式

  • Page 完成 Encoding 以后，进行压缩

  • 支持多种压缩算法

    • snappy: 压缩速度快，压缩比不高，适用于热数据
    • gzip：压缩速度慢，压缩比高，适用于冷数据
    • zstd：新引入的压缩算法，压缩比和 gzip 差不多，而且压缩速度略低于 Snappy
  • 建议选择 snappy 或者 zstd，根据业务数据类型充分测试压缩效果，以及对查询性能的影响

索引和排序 Index and Ordering

  • 和传统的数据库相比，索引支持非常简陋
  • 主要依赖 Min-Max Index 和 排序 来加速查找
  • Page：记录 Column 的 min_value 和 max_value
  • Footer 里的 Column Metadata 包含 ColumnChunk 的全部 Page 的 Min-Max Value
  • 一般建议和排序配合使用效果最佳
  • 一个 Parquet 文件只能定义一组 Sort Column，类似聚集索引概念

典型的查找过程：

  • 读取 Footer
  • 根据 Column 过滤条件，查找 Min-Max Index 定位到 Page
  • 根据 Page 的 Offset Index 定位具体的位置
  • 读取 Page，获取行号
  • 从其他 Column 读取剩下的数据

Bloom Filter 索引

  • parquet.bloom.filter.enabled
  • 适用场景
    • 对于列基数比较大的场景，或者非排序列的过滤，Min-Max Index 很难发挥作用
  • 引入 Bloom Filter 加速过滤匹配判定
  • 每个 ColumnChunk 的头部保存 Bloom Filter 数据
  • Footer 记录 Bloom Filter 的 page offset

可以过滤掉大量不相关的数据

Ordering
  • 类似于聚集索引的概念
  • 排序帮助更好过滤掉无关的RowGroup或者Page
  • 对于少量Seek很有帮助
  • 依赖业务侧根据查询特征去保证顺序

过滤下推 Predicate PushDown

  • parquet-mr 库实现，实现高效的过滤机制

  • 引擎侧传入 Filter Expression

  • parquet-mr 转换成具体 Column 的条件匹配

  • 查询 Footer 里的 Column Index，定位到具体的行号

  • 返回有效的数据给引擎侧

  • 优点：

    • 在格式层过滤掉大多数不相关的数据
    • 减少真实的读取数据量

Parquet & Spark

  • 作为最通用的 Spark 数据格式
  • 主要实现在：ParquetFileFormat

  • 支持向量化读：spark.sql.parquet.enableVectorizedReader

  • 向量化读是主流大数据分析引擎的标准实践，可以极大的提升查询性能

  • Spark 以 Batch 的方式从 Parquet 读取数据，下推的逻辑也会适配 Batch 的方式
