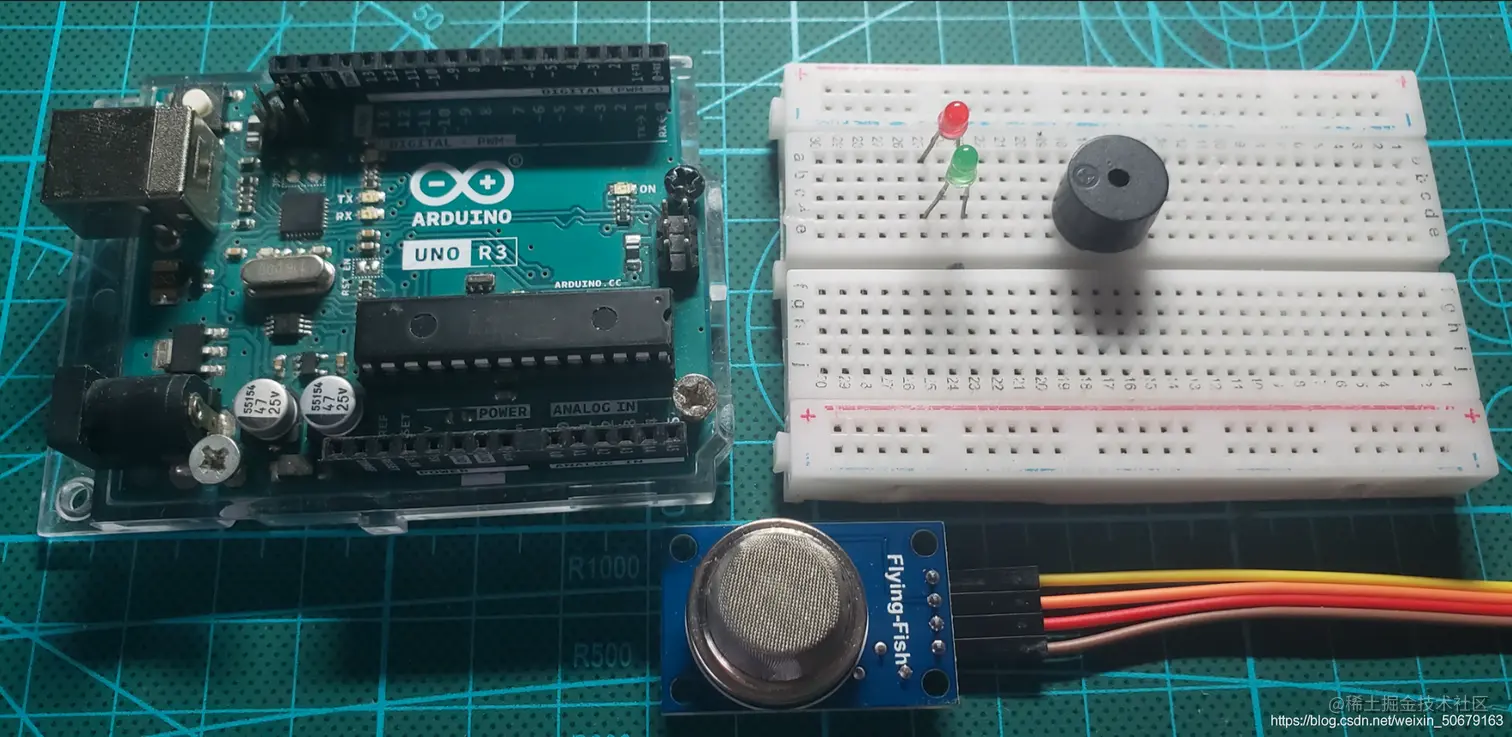

硬件准备

Arduino UNO MQ Sensor（MQ-型号随意） 有源无源蜂鸣器 LED灯（选配 ）

接线部分

烟雾检测接线

Arduino	MQ Sensor
5V	VCC
GND	GND
A0	A0
D0	3

烟雾报警器接线

传感器

Arduino	MQ Sensor
5V	VCC
GND	GND
A0	A0
D0	3
LED灯光
红色LED +（长引脚）---------- 10

               负极 ----------  GND
               绿色LED  +（长引脚）----------  11
               负极 ----------  GND

蜂鸣器 正极 ------------ 7 负极 ---------------- GND

代码部分

烟雾检测

#include <Arduino.h>

/*定义烟雾传感器A0，D0引脚*/
#define Sensor_AO A0
#define Sensor_DO 3

/*初始化烟雾值*/
unsigned int sensorValue = 0;

/*初始化部分*/
void setup()
{
  pinMode(Sensor_DO, INPUT);	//输入模式
  Serial.begin(9600); 	//设置串口监视器波特率9600
}

/*烟雾检测部分*/
void loop()
{
  sensorValue = analogRead(Sensor_AO);		//读取A0口烟雾数值
  Serial.print("烟雾值 = ");
  Serial.println(sensorValue);

/*判断是否超过检测阀值*/
  if (digitalRead(Sensor_DO) == LOW)
  {
    Serial.println("超过烟雾检测阀值！！");
  }
  delay(800);		//设置延时
}

烟雾报警器

#include <Arduino.h>

/*定义烟雾传感器A0，D0引脚*/
#define Sensor_AO A0
#define Sensor_DO 3

unsigned int sensorValue = 0;
int Buzzer = 7;      //蜂鸣器引脚
int RedLED = 10;    //红色LED引脚
int GreenLED = 11;  //绿色LED引脚

void setup()
{
  pinMode(Sensor_DO, INPUT);
  pinMode(Buzzer,OUTPUT);
  pinMode(RedLED,OUTPUT);
  pinMode(GreenLED,OUTPUT);
  Serial.begin(9600);
}

void loop()
{
  int val;
  val = sensorValue;
  sensorValue = analogRead(Sensor_AO);
  Serial.print("Sensor AD Value = ");
  Serial.println(sensorValue);
  while(val > 400)
  {
    digitalWrite(Buzzer,HIGH);
    digitalWrite(Buzzer,LOW);
    digitalWrite(RedLED,HIGH);
    digitalWrite(RedLED,LOW);
    delay(50);
  }
  digitalWrite(Buzzer,LOW);
  digitalWrite(GreenLED,HIGH);
  if (digitalRead(Sensor_DO) == LOW)
  {
    Serial.println("超出当前烟雾检测阀值！");
    // digitalWrite(RedLED,HIGH);   //超过烟雾检测阀值时亮起红灯
  }
  delay(500);
}

可能出现的问题

烟雾数值偏大(小) 每个MQ烟雾传感器后面有一个电位器，通过旋转改变阻值调整大小 ⚠️ ：MQ传感器工作温度较高，上电发热（预热）属于正常现象，应当先预热一段时间后进行

效果展示

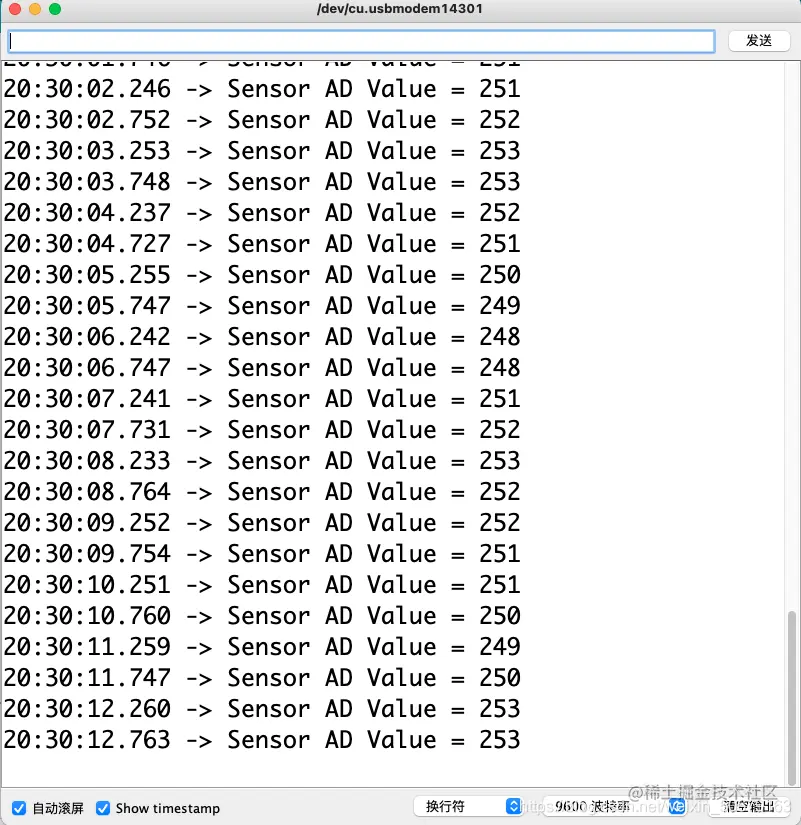

通过串口监视器，查看当前烟雾检测情况，绿灯常亮，即烟雾在正常预设范围，红灯亮，绿灯熄灭，蜂鸣器短促蜂鸣，烟雾超过预设浓度 下一篇，我将讲解：智能家居物联网烟雾报警器
