深入浅出 HBase 实战

一、HBase适用场景

1.1什么是HBase

HBase 是一个开源的NoSQL分布式数据库，是Apache软件基金会顶级项目之一。HBase 是存储计算分离架构，以 HDFS 作为分布式存储底座。数据实际存储在 HDFS。

  • HBase 依赖 Zookeeper 实现元数据管理和服务发现。Client 通过 Zookeeper 配置连接到 HBase集群

  • 提供强一致语义，在CAP理论中数据CP系统

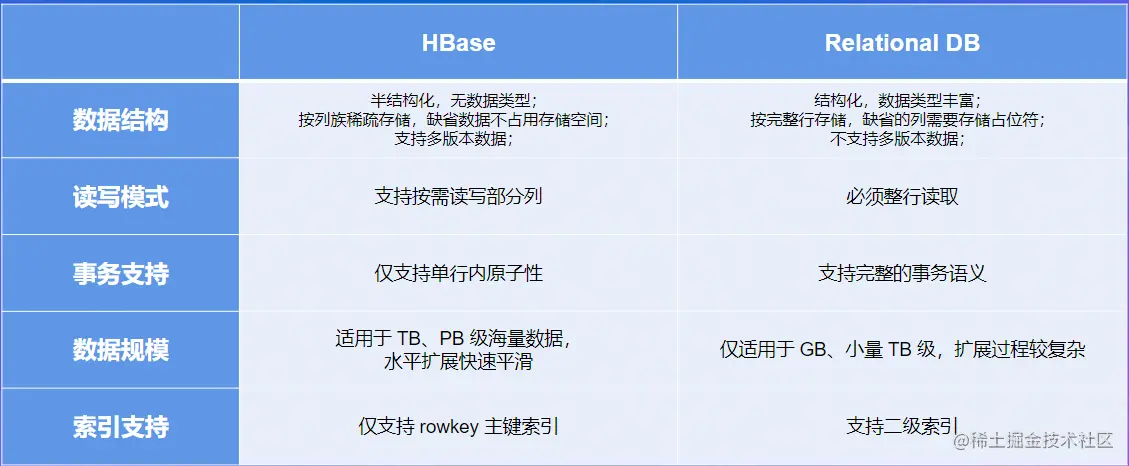

1.2 HBase和关系型数据库的区别


1.3 HBase数据模型

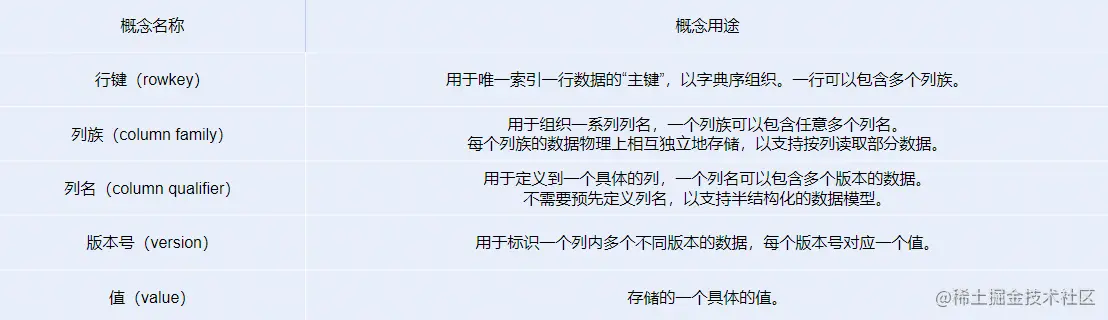

1.3.1 逻辑结构

HBase 以列族（column family）为单位存储数据，以行键（rowkey）索引数据。

  • 列族需要在使用前预先创建，列名（column qualifier）不需要预先声明，因此支持半结构化数据模型。
  • 支持保留多个版本的数据，（行键+列族+列名+版本号）定位一个具体的值。


1.3.2 物理结构

  • 物理数据结构最小单元是KeyValue结构:
  • 每个版本的数据都携带全部行列信息。
  • 同一行，同一列族的数据物理上连续有序存储。
  • 同列族内的KeyValue按rowkey字典序升序，column qualifer 升序，version 降序排列。
  • 不同列族的数据存储在相互独立的物理文件，列族间不保证数据全局有序。
  • 同列族下不同物理文件间不保证数据全局有序。
  • 仅单个物理文件内有序。

1.4 使用场景

  • “近在线的海量分布式KV /宽表存储，数据量级可达到PB级以上
  • 写密集型、高吞吐应用，可接受-定程度的时延抖动
  • 字典序主键索引、批量顺序扫描多行数据的场景
  • Hadoop大数据生态友好兼容
  • 半结构化数据模型，行列稀疏的数据分布，动态增减列名
  • 敏捷平滑的水平扩展能力，快速响应数据体量、流量变化

1.4.1 典型应用

  • 电商订单数据:查询最新/待处理订单进度
  • 搜索推荐引擎:存储原始数据、排序推荐结果
  • 广告数据流:触达、点击、转化等事件流
  • 用户交互数据: IM、Email、 点赞、搜索
  • 时序数据引擎:日志、监控(OpenTSDB)
  • 图存储引擎: JanusGraph
  • 大数据生态:高度融入Hadoop生态

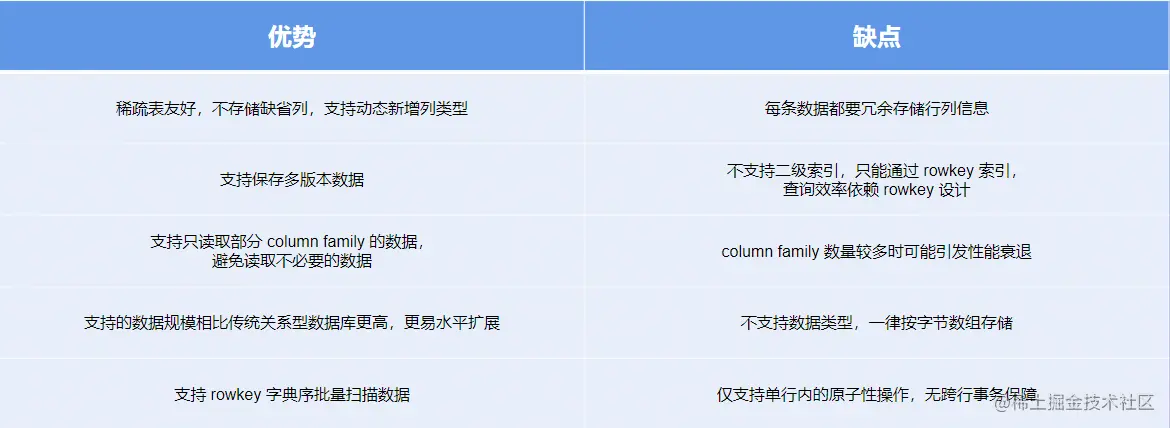

1.5 HBase数据模型的优缺点


二、HBase架构设计

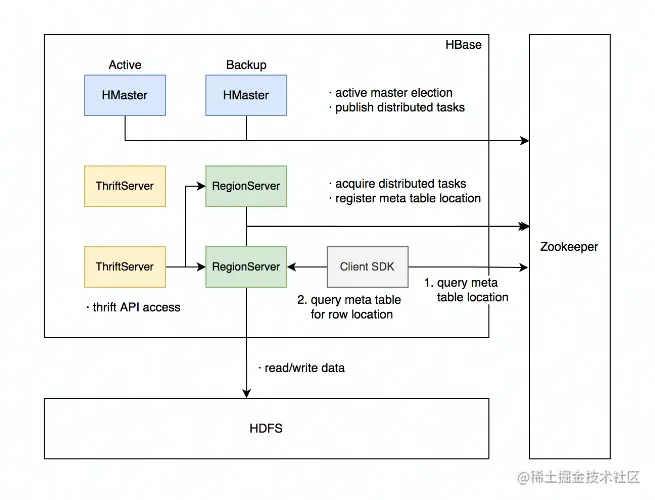

2.1 HBase架构设计

➢主要组件包括:

  • HMaster: 元数据管理，集群调度、保活。
  • RegionServer:提供数据读写服务，每个实例负责若千个互不重曼的rowkey区间内的数据。
  • ThriftServer:提供Thrift API读写的代理层。 ➢依赖组件包括:
  • Zookeeper:分布式一致性共识协作管理， 例如HMaster选主、任务分发、元数据变更管理等。
  • HDFS:分布式文件系统，HBase 数据存储底座。


2.2 Hmaster

2.2.1 Hmaster主要职责

  1. 管理RegionServer实例生命周期，保证服务可用性
  2. 办调RegionServer数据故障恢复，保证数据正确性
  3. 集中管理集群元数据，执行负载均衡等维护集群稳定性
  4. 定期巡检元数据，调整数据分布，清理废弃数据等
  5. 处理用户主动发起的元数据操作如建表、删表等


2.2.2 HMaster主要组件

  • ActiveMasterManager:管理HMaster的active/backup状态
  • ServerManager:管理集群内RegionServer的状态
  • AssignmentManager:管理数据分片(region) 的状态
  • SplitWalManager:负责故障数据恢复的WAL拆分工作
  • LoadBalancer: 定期巡检、调整集群负载状态
  • RegionNormalizer:定期巡检并拆分热点、整合碎片
  • CatalogJanitor:定期巡检、清理元数据
  • Cleaners:定期清理废弃的HFile 1 WAL等文件
  • MasterFileSystem:封装访问HDFS的客户端SDK

2.3 RegionServer


2.3.1 RegionServer主要职责

  1. 提供部分rowkey区间数据的读写务
  2. 如果负责meta表，向客户端SDK提供rowkey位置信息
  3. 认领HMaster发布的故障恢复任务，帮助加速数据恢复过程
  4. 处理HMaster下达的元数据操作，如region打开/关闭分裂合并操作等

2.3.2 RegionServer主要组件

  • MemStore:基于SkipL ist数据结构实现的内存态存储，定期批量写入硬盘
  • Write- Ahead-L og:顺序记录写请求到持久化存储，用于故障恢复内存中丢失的数据
  • Store: 对应一个Column Family在一个region下的数据集合，通常包含多个文件
  • StoreFile: 即HFile, 表示HBase在HDFS存储数据的文件格式，其内数据按rowkey字典序有序排列
  • BlockCache: HBase以数据块为单位读取数据并缓存在内存中以加速重复数据的读取

2.4 ZooKeeper 主要职责

  • HMaster登记信息，对active/backup分I达成共识
  • RegionServer登记信息，失联时HMaster保活处理
  • 登记meta表位置信息，供SDK查询读写位置信息
  • 供HMaster和RegionServer协作处理分布式任务

2.5 ThriftServer主要职责

  • 实现 HBase定义的Thrift API,作为代理层向用户提供RPC读写服务
  • 用户可根据IDL自行生成客户端实现独立于RegionServer水平扩展，
  • 用户可访问任意ThritServer 实例(scan操作较特殊，需要同实例维护scan状态)


三、大数据支撑

3.1 HBase在大数据生态的定位

  • 对TB、PB级海星数据支持强 致、近实时的读写性能，支持快速的ad-hoc分析查询任务;
  • 支持字典序批量扫描大量数据，支持只读取部分列族的数据，灵活支持不同查询模式，避免读取不必要的数据;
  • 存储大规模任务(例如MapReduce, Spark, Flink) 的中间/最终计算结果;
  • 平滑快速的水平扩展能力，能够敏捷应对大数据场景高速增长的数据体量和大规模的并发访问;
  • 精细化的资源成本控制，计算层和存储层分别按需扩展，避免资源浪费。

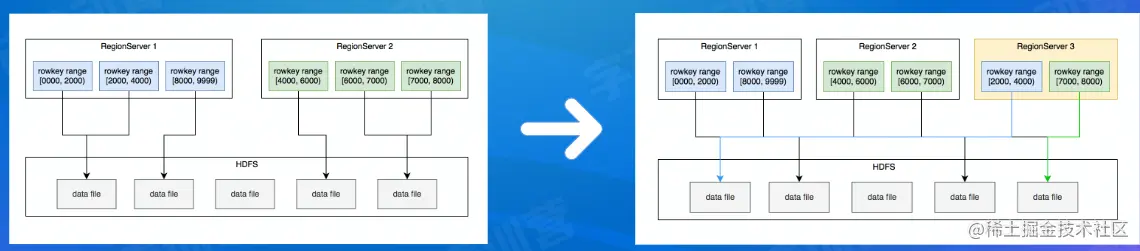

3.2 水平扩展能力

  • 增加RegionServer实例，分配部分region到新实例。
  • 扩展过程平滑，无需搬迁实际数据。
  • 可用性影响时间很短，用户基本无感知。


3.3 Region热点切分

  • 当某个region数据量过多，切分成两个独立的子region分摊负载。
  • RegionServer在特定时机(fush、 compaction) 检查region 是否应该切分，计算切分点并RPC.上报HMaster,由AssignmentManager负责执行RegionState Transition。
  • 不搬迁实际数据，切分产生的新region数据目录下生成一个以原region文件信息命名的文件，内容是切分点对应的rowkey,以及标识新region是上下半部分的数据。

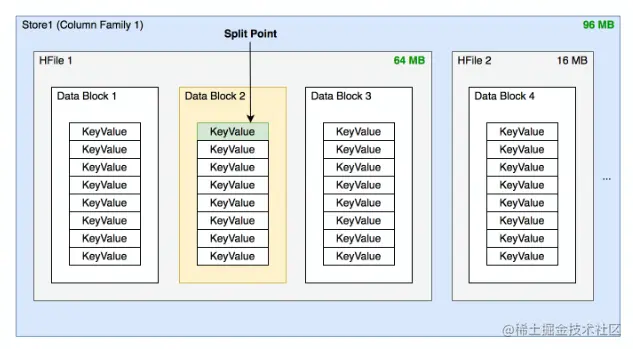

3.3.1 切分点的选取

HBase原生提供的多钟分切策略使用相同的切分点选择策略

目标：优先把最大的数据文件均分切分

  1. 找到该表中最大的哪个region的数据大小最大 image.png

  2. 找到该region内哪个column family的数据大小最大

image.png 3. 找到column family 内哪个HFile的数据大小最大

image.png 4. 找到HFile里处于最中间位置的Data Block

  1. 用这个Data Block的第一条KeyValue的Rowkey最为切分点


3.3.2 Region热点切分 —— 流程设计


3.4 Region碎片整合

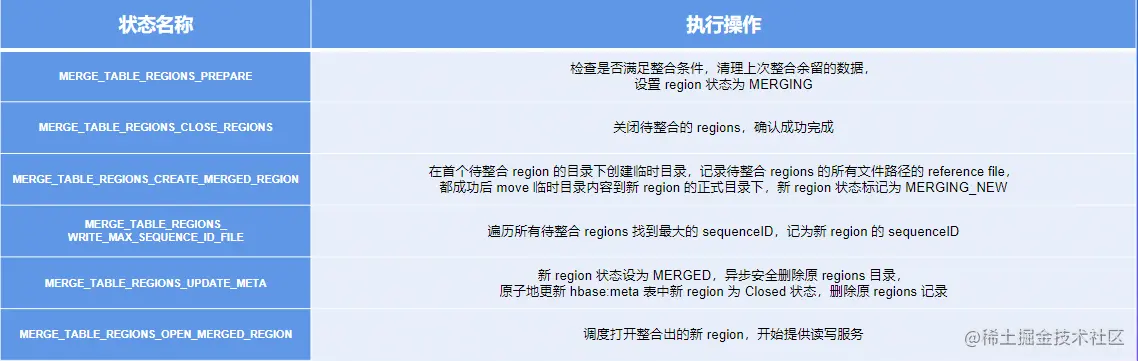

类似于region切分，不立刻处理实际数据文件，而是通过创建reference files引用到原文件，然后原子地更新元数据来完成碎片整合，后续靠compaction整合数据文件，靠CatalogJanitor异步巡检元数据处理遗留数据。 image.png

3.5 Region负载均衡

3.5.1 SimpleL oadBalancer具体步骤:

  1. 根据总region数量和RegionServer数星计算平均region数，设定弹性上下界避免不必要的操作。例如默认slop为0.2,平均region数为5,负载均衡的RS上region数量应该在[4, 6]区间内。
  2. 将RegionServer按照region数量降序排序，对region数量超出上限的选取要迁出的region并按创建时间从新到老排序;
  3. 选取出region数量低于下限的RegionServer列表，round-robin 分配步骤2选取的regions,尽使每个RS的region数量都不低于下限:
  4. 处理边界情况，无法满足所有RS的region数量都在合理范围内时，尿量保持region数量相近。

3.6 故障恢复机制

HMaster通过多实例基于ZooKeeper选主实现高可用性

3.6.1 HMaster恢复流程

一、HMaster自身恢复流程

  1. 监听到/hbase/active master临时节点被删除的事件，触发选主逻辑:
  2. 选主成功后执行HMaster启动流程，从持久化存储读取未完成的procedures从之前状态继续执行;
  3. 故障HMaster实例恢复后发现主节点已存在，继续监听/hbase/active master。

二、调度RegionServer的故障恢复流程

  1. AssignmentManager 从procedure列表中找出Region- In-Transition状态的region 继续调度过程:
  2. RegionServerTracker 从Zookeeper梳理online 状态的RegionServer列表，结合ServerCrashProcedure列表、HDFS中WAL目录里alive I plitting状态的RegionServer记录，获取掉线RegionServer的列表，分别创建ServerCrashProcedure执行恢复流程。

3.6.2 RegionServer

启动流程:

  1. 启动时去Zookeeper登记自身信息，告知主HMaster实例有新RS实例接入集群
  2. 接收和执行来自HMaster的region调庶命令
  3. 打开region前先从HDFS读取该region 的recovered.edits目录下的WAL记录，回放恢复数据
  4. 恢复完成，认领Zookeeper.上发布的分布式任务(如WAL切分)帮助其他数据恢复

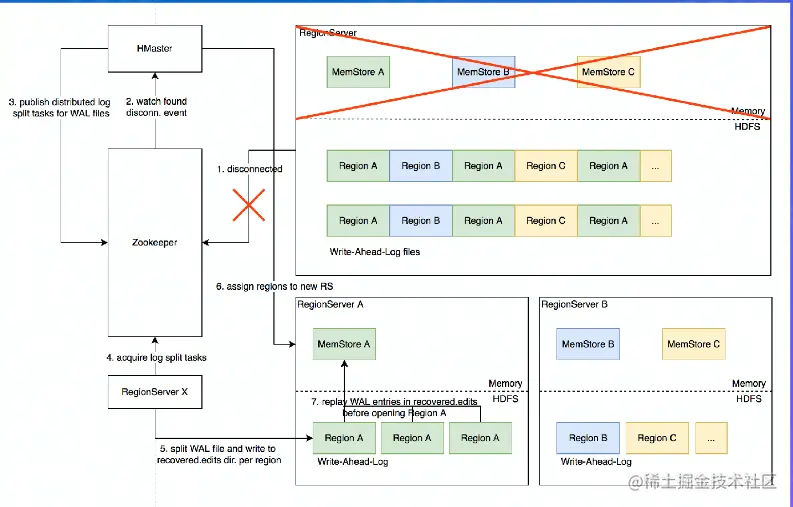

3.7 Disteibuted Log Split

image.png 背景:

  • 1.写入HBase的数据首先顺序持久化到Write -Ahead-Log,然后写入内存态的MemStore即完成，不立即写盘，RegionServer 故障会导致内存中的数据丢失，需要回放WAL来恢复;
  • 2.同RegionServer的所有region复用WAL,因此不同region的数据交错穿插，RegionServer 故障后重新分配region前需要先按reaion维度拆分WAL。 实现原理:
  • RegionServer 故障，Zookeeper 检测到心跳超时或连接断开，删除对应的临时节点并通知监听该节点的客户端
  • active HMaster监听到RS临时节点删除事件，从HDFS梳理出该RS负责的WAL文件列表
  • HMaster为每个WAL文件发布一 个log split task到ZK
  • 其他在线的RS监听至新任务，分别认领
  • 将WAL entries按region拆分，分别写入HDFS上该 region的recovered.edits目录
  • HMaster监听到log split任务完成，调度region到其他RS
  • RS打开region前在HDFS找到先回放recovered.edits目录下的WAL文件将数据恢复到Memstore里，再打开region恢复读写服务

四、最佳实践分享

4.1rowkey设计

  • 最大长度是64KB，实际应用中长度一般为 10 ~ 100bytes。key在保证功能的前提下建议越短越好，因为key是冗余到每个cell存储的，过长的key会占用更多存储、缓存空间。

  • 设计Key时，要充分利用排序存储这个特性，将经常一起读取的行存储到一起。HBase以HFile文件块为单位从HDFS读取数据，一次性读出相邻相关数据可以达到随机读变成顺序读的效果。

但同时要防止出现热key聚焦打爆region server实例。

反例：以时间戳作rowkey前缀，一段时间的请求会全部打到同一regionserver。

4.2 Column family数量

过多的cf会影响HBase性能，建议不超过3个。

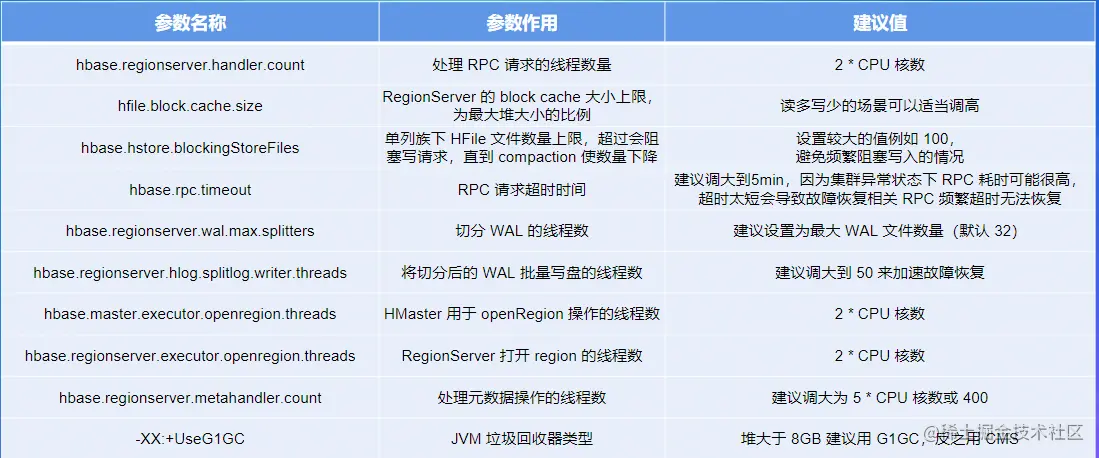

4.3 参数优化经验
