Parquet 和 ORC：高性能列式存储 ｜ 青训营笔记

团鱼
273 阅读4分钟

这是我参与「第四届青训营 」 笔记创作活动的第10天

回顾

  • 计算层：批式处理（Spark ），流式处理（Flink ），交互式分析（Presto）
  • 存储层：HDFS，对象存储（公有云数据存储）
  • 元数据管理，狭义数据湖

所有的大数据作业都可以简化为：

  1. 从存储层读取文件
  2. 计算层解析文件内容，运行各种计算算子
  3. 计算层输出结果，或者把结果写入存储层

1. 行存 vs 列存

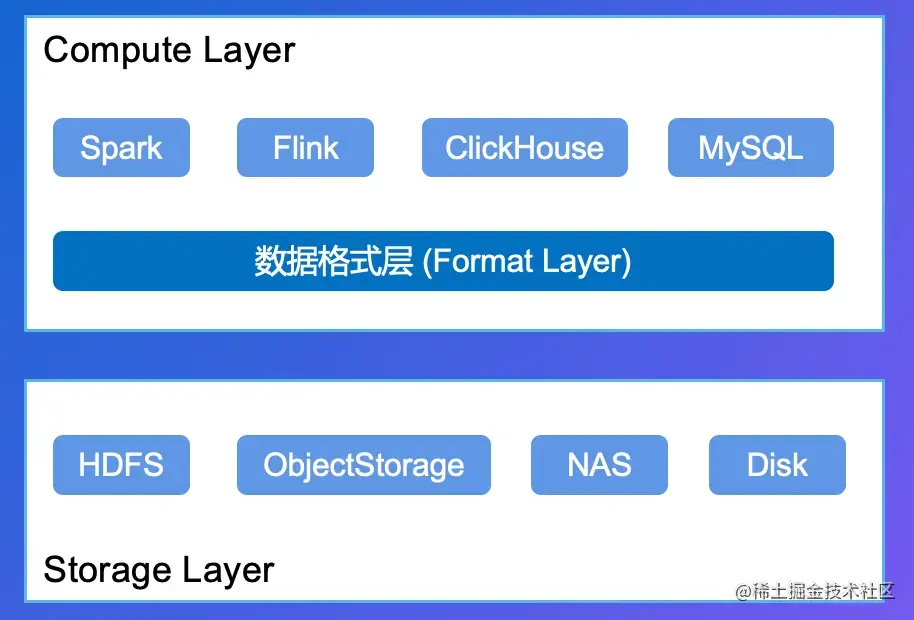

数据格式层

  • 数据格式层：定义了存储层文件内部的组织格式，计算引擎通过格式层的支持来读写文件
  • 严格意义上，并不是一个独立的层级，而是运行在计算层的一个Library


分层视角下的数据形态

  • 存储层：File，Blocks
  • 格式层：File 内部的数据布局 （Layout + Schema）
  • 计算引擎：Rows + Columns

OLTP vs OLAP

  • OLTP 和 OLAP 作为数据查询和分析领域两个典型的系统类型，具有不同的业务特征，适配不同的业务场景

OLTP——行存

  • 每一行 (Row) 的数据在文件的数据空间里连续存放的
  • 读取整行的效率比较高，一次顺序 IO 即可
  • 典型应用：MySQL、Oracle、RocksDB

OLAP——列存

  • 每一列 (Column) 的数据在文件的数据空间里连续存放的
  • 同列的数据类型一致，压缩编码的效率更好
  • 典型系统：Hive、Spark，数据湖

总结

  • 格式层定义了数据的布局，连接计算引擎和存储服务
  • OLTP和OLAP场景使用数据存储格式不同，业务场景决定技术实现。OLTP——行存、OLAP——列存

2. Parquet 详解

  • 大数据分析领域使用最广泛的列存格式

数据模型

基于Dremel，Protocol Buffer 定义；支持可选和重复字段、嵌套类型。

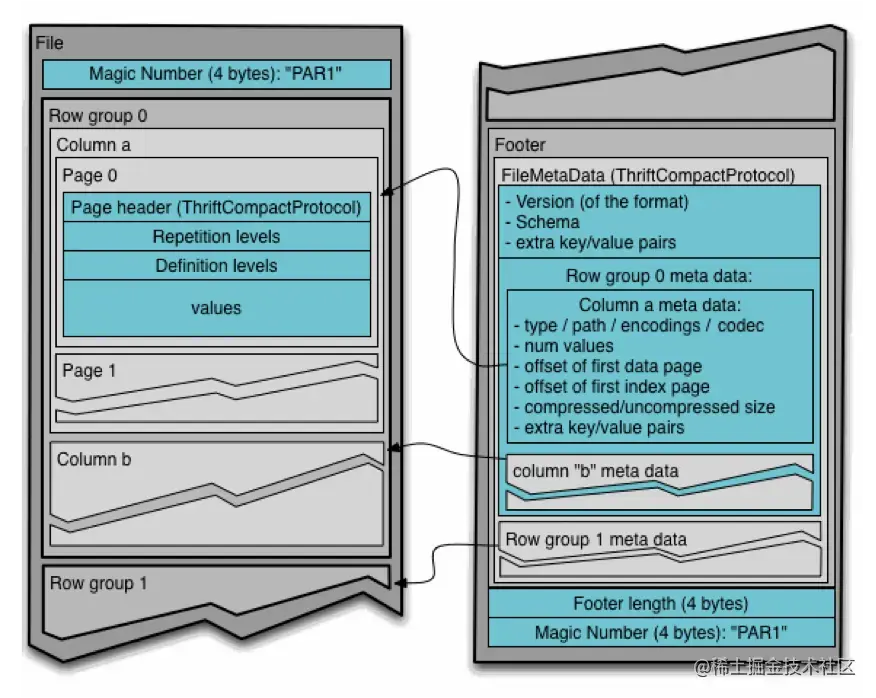

文件布局


Footer+RowGroup+ColumnChunk+Page

数据编码Encodeing

page粒度，Plain/RLE、Dictionary

  • Run Length Encoding (RLE)：适用于列基数不大，重复值较多的场景，例如：Boolean、枚举、固定的选项等

  • Bit-Pack Encoding: 对于 32位或者64位的整型数而言，并不需要完整的 4B 或者 8B 去存储，高位的零在存储时可以省略掉。适用于最大值非常明确的情况下。

    • 一般配合 RLE 一起使用

  • Dictionary Encoding：适用于列基数 (Column Cardinality) 不大的字符串类型数据存储；

    • 构造字典表，用字典中的 Index 替换真实数据
    • 替换后的数据可以使用 RLE + Bit-Pack 编码存储

压缩Compression

  • 发生时机：Page完成Encoding之后进行压缩

  • 多种压缩算法：

    • snappy: 压缩速度快，压缩比不高，适用于热数据
    • gzip：压缩速度慢，压缩比高，适用于冷数据
    • zstd：新引入的压缩算法，压缩比和 gzip 差不多，而且压缩速度略低于 Snappy

  • 建议选择 snappy 或者 zstd，根据业务数据类型充分测试压缩效果，以及对查询性能的影响

索引index和排序Ordering

  • 和传统的数据库相比，索引支持非常简陋。主要依赖 Min-Max Index 和 排序 来加速查找。

bloom filter索引

  • 使用场景：对于列基数比较大的场景，或者非排序列的过滤，Min-Max Index 很难发挥作用

排序Ordering

  • 类似聚集索引的概念

过滤下推Predicate PushDown

  • ParquetFileFormat 向量读
  • Dremel数据模型：Repetition Level

3. ORC

数据模型

基于Dremel

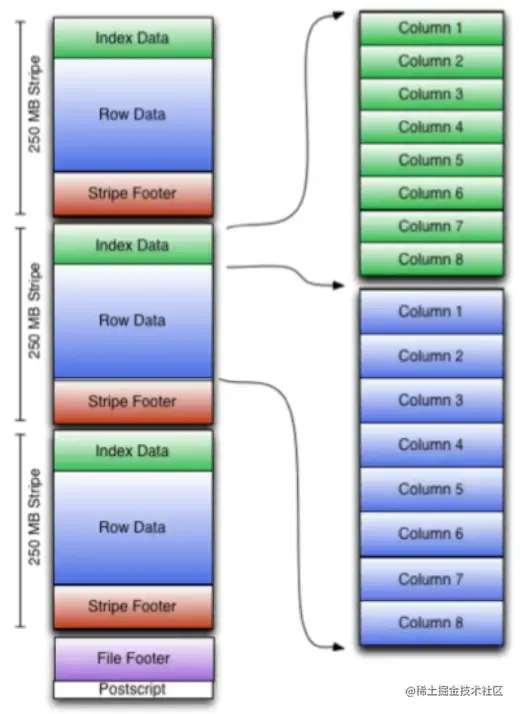

文件布局


  • 类似 Parquet，Rooter+Stripe+Column+Page
  • Encoding / Compression / Index 支持上和 Parquet 几乎一致

ACID

  • 支持 Hive Transactions 实现，目前只有 Hive 本身集成
  • 类似 Delta Lake / Hudi / Iceberg
  • 基于 Base + Delta + Compaction 的设计

AliORC

  • 索引增强，支持Clusterd Index，更快的主键查找；

  • 支持 Bitmap Index，更快的过滤

    • Roaring Bitmap

  • 小列聚合，减少小 IO；重排 ColumnChunk

  • 异步预取优化，计算逻辑和数据读取并行化

Parquet vs ORC 对比

  • 原理：最大的差别就是对于 NestedType 和复杂类型处理上

  • 算法：

    • Parquet 的算法上要复杂很多，带来的 CPU 的开销比 ORC 要略大
    • ORC 的算法上相对简单，但是要读取更多的数据

4.列存演进

  • 在ClickHouse数仓中的MergeTree引擎也是基于列存构建的，支持更丰富的索引方式
  • 存储侧下推，越接近数据，下推过滤的效率越高
  • Column Family支持，只更新需要修改的列
