在这里我们介绍宿主内的容器网络，当然我们还是以docker环境为例，介绍docker宿主环境中的容器网络。
在介绍docker宿主环境中的容器网络的时候我们先大致了解如下一些概念和知识：
-
Linux Network Namespace
-
Linux Bridge Device
-
Linux Veth Device
Linux Network Namespace：
一提到linux网络，本质上就是由一系列组件组成，从而共同协作完成网络功能，一般这些组件包括：
-
linux网络设备：例如network interface device，loop back device，bridge device，veth device，tun/tap device，vxlan device，ip tunnel device等等。这些设备可以完成网络数据包的收发，以及提供额外的修改数据包等功能。
-
linux路由表，arp表，fdb(forwarding database)等：路由表提供三层ip包的路由寻址功能，arp表提供ip对应的二层mac地址，fdb在在基于mac转发的功能里提供mac地址对应的网络接口。
-
linux协议栈：完成对网络协议包的封装与解析，例如二层ethernet包，三层ip包，四层tcp/udp包，还有类似icmp包等等。
-
linux iptable：iptable基于linux内核模块netfilter，完成对于linux的firewall管理，例如控制ingress与engress，nat地址转换，端口映射等等。

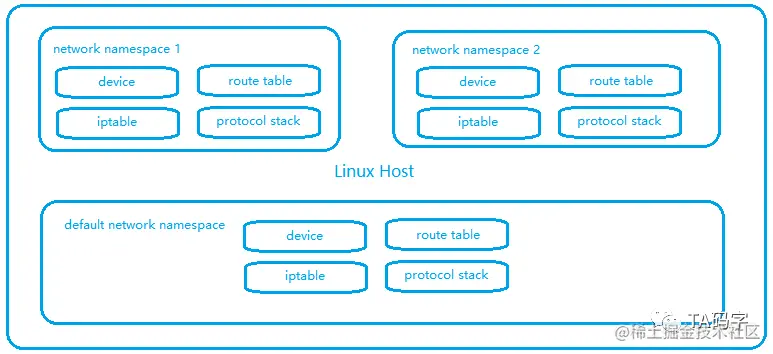

linux network namespace就像是一个可以相互隔离的组一样，把网络设备，路由表，协议栈，iptable等组件包装起来，然后通过namespace来相互隔离，互不干扰。所以更具体的说，网络设备，路由表，协议栈，iptable等是工作在某一个linux network namespace下的。而我们平时看到的linux主机的网卡，路由表，arp表，协议栈，iptable都是工作在主机的默认网络命名空间下，下图用来表述linux network namespace：
当然linux不仅仅只有network namespace用来进行网络隔离，还有pid namespace用来隔离进程，user namespace用来隔离用户，mount namespace用来隔离挂载点，ipc namespace用来隔离信号量和共享内存等，uts namespace用来隔离主机名和域名。再结合上linux cgroup控制组，用来限制资源，例如cpu，memory，io等。这些基础知识构成了容器的底层实现，有兴趣的同学可以研究一下linux namespace，cgroup，ufs等基础知识，你会发现docker等容器技术都是基于这些实现的。
Linux Bridge网桥：

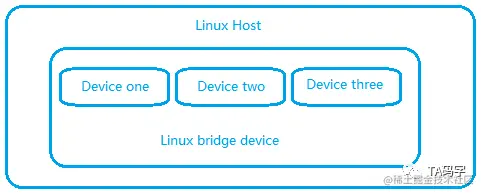

Bridge是一种linux网络设备，可以附加attach多个linux从设备。大家可以把linux bridge想象成二层交换机，可以进行二层数据包的广播，但是注意的是linux bridge设备可以有自己的ip地址。也就是说，多个linux网络设备attach到一个bridge上，那么这些网络设备的ip地址将会失效(只有二层功能)，当一个设备收到数据包的时候，bridge会把数据包转发到其它所有attach到bridge上的从设备，从而实现广播的效果。下图用来表述linux bridge：
Linux Veth设备：

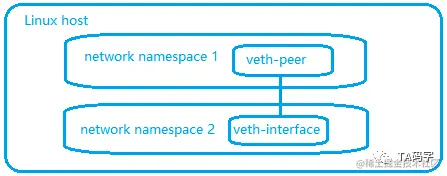

Veth设备总是成对出现，它的特点是会有一对peer，两个端点，数据包从一个peer流入，总是可以从另一个peer流出。而且veth pair是可以跨linux network namespace的，这个特性很重要。玄外之音，因为network namespace本质就是相互隔离的，可以用veth来做到数据包的跨network namespace的访问。当然是一个peer在一个namespace里，另一个peer在另一个namespace里了。下图用来表述linux veth pair设备：
docker宿主环境中的容器网络：
有了以上知识基础，当讲到这里的时候，其实就已经比较清晰了。对于docker宿主环境中容器的网络一般是：
-
每一个container都有一个network namespace，然后拥有container自己的网络设备，路由表，arp表，协议栈，iptable等，各个container的network namespace相互隔离。
-
在宿主的default netwok nemespace中会有一个linux bridge设备，一般名称为docker0。
-
每一个container对应一个veth pair设备，这个设备的一端在container的network namespace里，另一端attach到宿主networkwork namespace的docker0 linux bridge上。
-
这样在宿主环境里，就好像有一个二层交换机(docker0 bridge)，把宿主内的所有container连接起来。所以，在宿主内的container都是可以直接相互访问的，而且是直连的方式。

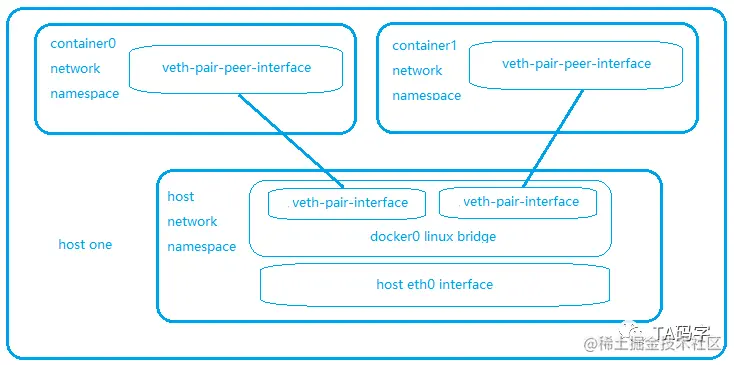

下图用来表述宿主环境中的容器网络：
查看docker0 linux bridge：

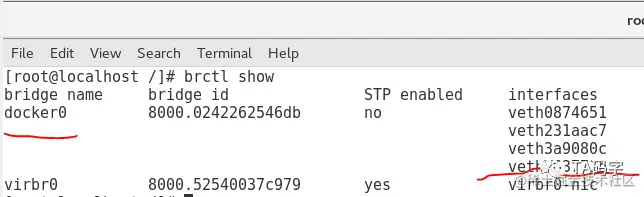

在宿主机上运行如下命令，从这里面我们看到docker在host上的linux bridge device，另外这个bridge上attach了4个从设备。这些从设备一定是veth pair device的一端，而另一端一定是在docker container的network namespace里。
brctl show
查看veth pair从设备：

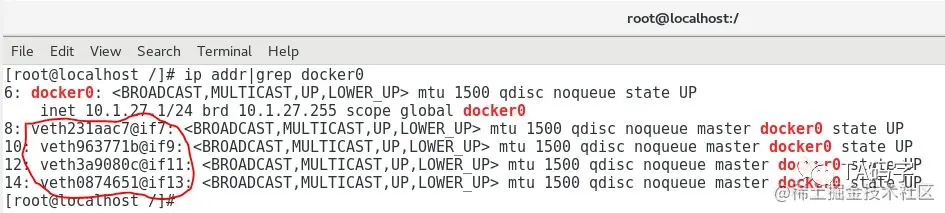

在宿主机上运行如下命令，从这里面我们看到在host的default network namespace中确实有4个attach到上面docker0 linux bridge上的设备。
ip addr|grep docker0
查看docker容器：

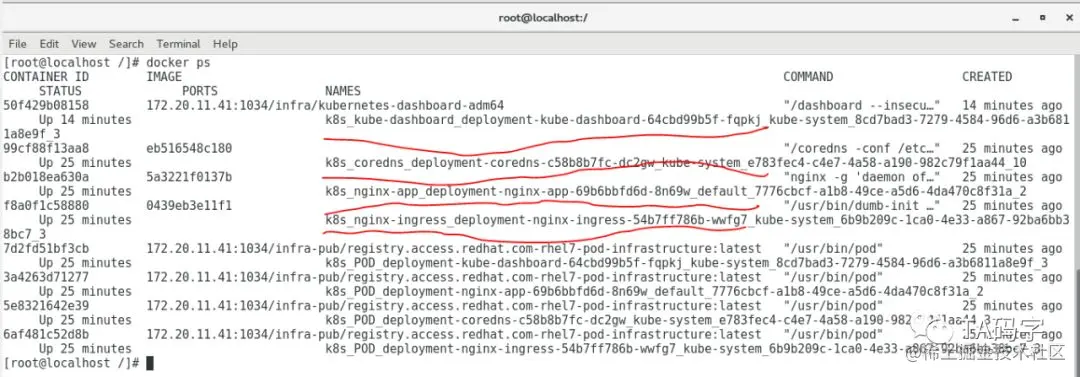

在宿主机上运行如下命令，我们看到确实是有4个k8s pod容器在运行，每个容器都有一个network namespace，所以也印证了上面命令中的docker0 bridge上attach的4个设备。这里有同学可能会有疑问，明明是8个容器，为什么说是4个呢？细心的同学应该观察出来了，另外4个都是同样的image。没错，这是因为在k8s中，每个pod都需要有infrastructure image的(安装kubelet的时候我们通过启动参数--pod-infra-container-image配置过这个基础image)，而k8s中这个基础image的container和我们应用程序的image的container是共用同一个network namespace的。所以在k8s的pod之中，infrastructure image产生的container和同一个pod中所有application image产生的container在同一个network namespace里，当然这里就是4个network namespace了。
docker ps
进入容器的network namespace里：
这里我们在宿主机器上选择一个container，用kube-debug进入容器内部
kubectl get pods
查看容器内的veth设备：
在容器中运行以下命令，我们可以看到容器内确实有一个veth设备，这个veth设备就是veth pair在容器的另一端，并且这一端的设备也是有ip地址的，ip地址就是container的ip地址。当然它的另一端是attach在宿主default namesapce中的docker0 bridge device里了。
ip -d link show
查看容器内的路由表：

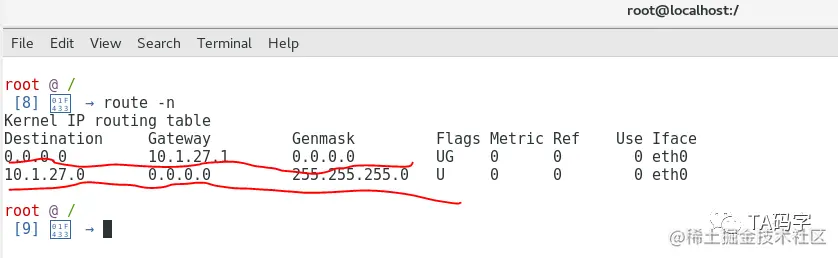

在容器中运行以下命令，我们可以看到容器network namesapce中的路由表信息。
-
默认网关为10.1.27.1/32，其实就是host network namespace中的docker0 bridge的ip地址。
-
对于10.1.27.0/24网络地址空间的访问都是直连访问，不需要下一跳ip地址。
route -n
根据以上信息总结docker宿主中的网络：
-
宿主中容器的网络地址空间一般为x.x.x.0/24，每一个container属于一个独立的network namespace。
-
宿主的default network namespace中会有linux bridge，一般名字是docker0，其ip地址为x.x.x.1/32。
-
每个container会有一个veth pair device对应，这个veth pair一端在container的network namespace中，有ip地址，并且这个ip地址就是容器的ip地址。veth pair的另一端attach到宿主network namespace中的linux bridge docker0上，以完成container network namespace和宿主network namespace之间的数据流动。
-
container的默认网关是x.x.x.1/32，也就是宿主network namespace中的linux bridge docker0的ip地址。
-
container到容器的网络地址空间(x.x.x.0/24)的访问方式为直连，不需要下一跳ip。
