目录：

ThreeJS概念WebGL兼容性开发准备 ThreeJS实战 Demo（捏脸、换装、动画、场景切换）建模工具Maya、3dmax、unity、blender => gltf/dae/fbx文件格式

ThreeJS 源码

THREEJS 性能优化

早期的canvas是一个H5标签，作用是在网页上画图，但是只支持2D，不支持3D。WebGL是一种 3D绘图标准，WebGL支持3D，且性能优于canvas。所以现在能用WebGL的都用WebGL,有些项目用canvas是因为部分手机不支持WebGL。

WebGL：允许工程师使用JS去调用部分封装过的 OpenGL ES2.0标准接口去 提供硬件级别的3D图形加速功能，底层通过WebGLRenderer把相机视椎体中的三维场景渲染成一个二维图片显示在画布上。

三者的关系是 JavaScript -> WebGL -> OpenGL ->.... -> 显卡 并把最终渲染出来图形 呈现到Canvas

ThreeJS概念

 Three.js是一个用javascript封装好的WebGL库，可以简单粗暴理解为WebGL方面的 jQuery，用于使用 WebGL 在 Web 浏览器中创建和动画化 3D 计算机图形。

四大组件

场景（scene）、相机（camera）和渲染器（renderer）、物体。

Threejs的基本要素包括以下几个方面：

场景：是一个三维空间，所有物品的容器。可以把场景想象成一个空房间，接下来我们会往房间里面放要呈现的物体、相机、光源。

相机：相机用来确定观察位置、方向、角度，相机看到的内容。在程序运行过程中，可以调整相机的位置、方向、角度。

光：假如没有光，摄像机看不到任何东西，因此需要往场景中添加光源。为了跟真实世界更加接近，Threejs支持模拟不同光源，展现不同光照效果，有点光源、平行光、聚光灯、环境光等。

物体：在Threejs中，物体由形状和材质两部分组成，形状决定物品的轮廓，材质则是物体的材料和质感，不同材质构成了不同物体，比如球状，有篮球、玻璃球、水晶球等。常用的有漫反射、镜面反射两种材质，还可以引入外部图片，贴到物体表面，称为纹理贴图。

渲染

Threejs提供了重绘接口，我们有两种方式去调用接口实现重绘。

setInterval：以固定的时间间隔去调用，可以用于我们对渲染帧数要求比较高的场景，但事实上由于Javascript是单线程的，这种方式并不能100%保证相同的时间间隔调用，如果浏览器繁忙可能会导致setInterval的延迟执行。

requestAnimationFrame：让浏览器自行根据当前cpu负载等情况决定何时重绘，达到最佳帧率。

相机

透视投影：跟人眼看到的世界是一样的，近大远小。

正交投影：则远近都是一样的大小，三维空间中平行的线，投影到二维空间也一定是平行的。大部分场景都适合使用透视投影相机，因为跟真实世界的观测效果一样；在制图、建模等场景适合使用正交投影相机，方便观察模型之间的大小比例。

Threejs中的相机跟真实世界的相机不完全一样，这里相机的可见区域是一个立方体，称为相机的示景体。

外部模型

现实世界丰富多彩，不是Threejs的几种默认几何形状和材质所能表达的，实际运用中，很多时候需要用到外部模型，通过3D建模软件构建物体的三维模型并导出模型文件，Threejs导入模型文件进行使用。

光照

环境光： 所有角度看到的亮度一样，通常用来为整个场景指定一个基础亮度，没有明确光源位置。

点光源： 一个点发出的光源，照到不同物体表面的亮度线性递减。

平行光： 亮度与光源和物体之间的距离无关，只与平行光的角度和物体所在平面有关。

聚光灯：投射出的是类似圆锥形的光线。

A. 优点：

  • 易于学习：非常容易上手，同样适合新手
  • 大型社区：示例多，用户多，社区丰富
  • 好的文档：强大的文档通常是一个强大的库的一个很好的指标，而 Three.js 具有出色的文档
  • 性能优势：出色的性能，能很好地执行复杂的渲染功能
  • PBR渲染：具有内置的 PBR 渲染，这使得渲染图形更加准确

B. 不足：

  • 不算是游戏引擎：渲染以外的功能很少
  • 面向新手：由于 API 面向新手，因此隐藏了许多高级功能

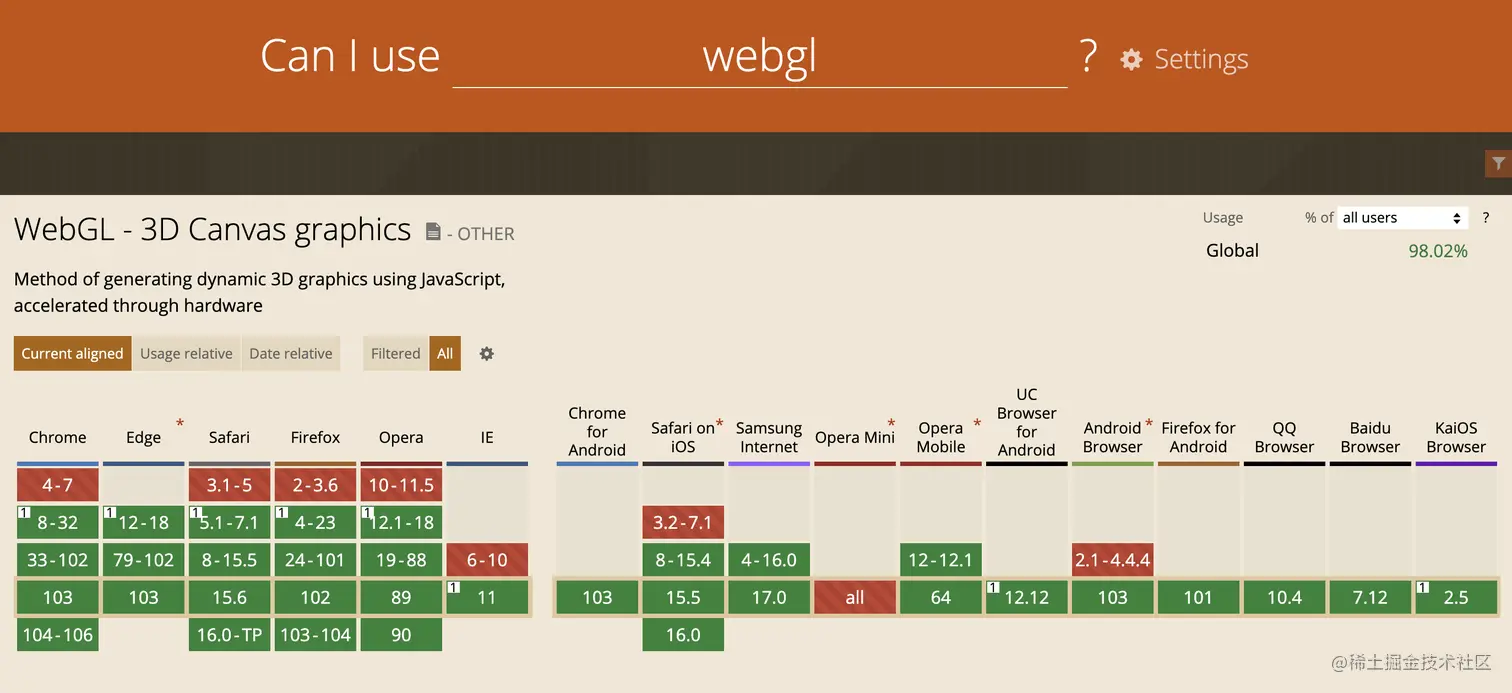

webgl兼容性

除IE跟安卓以外，大部分浏览器支持程度较好。

开发准备

  • 产品运营需要将场景、捏脸数据给到设计和3D设计同学。
  • 建模工具Maya/3DS Max给到web研发侧的文件：

1：人物3D模型： 需要给到面部绑定有骨骼和蒙皮的 3D 人物模型源文件，可以是group也可以是拆分文件需要研发合并，文件类型一般有 .json/.fbx/.gltf 。

2：面部贴图素材： 除基本的面皮外，眉毛、胡须、腮红、纹身、眼影、唇彩，这些部位的贴图也需要单独提供，用于动态更换时做面皮的合成。
3：捏脸参数： 因为具体数据需要在web端展示，比如嘴唇大小一共有0-31档可调整，那么每一档调整的幅度时多少，调整的方式是什么。
4：动画参数：导出的模型文件包括动画名称绑定的骨骼节点的clip，追踪动画的track信息。

  • sketchfab.com： 网站上提供了很多可供免费下载的素材（例如：场景、人物、骨骼毛发），我们还可以通过它提供的在线编辑器功能，导出我们需要的文件格式。

ThreeJS实战 Demo

动画:通过AnimationMixer()获取模型的动画，clipAction获取动画的clip，通过clip的动画name找到gltf模型（图二）对应的动画进行play()操作。捏脸：通过traverse()获取全部的bone信息（图二控制台打印出了所有的骨骼信息），可以改变人物的scale、rotation等信息，bone是多层级结构，改变后所有child节点也会改变，图三我们拿到了”xiaomingNeck_05“这个关节并将其scale增大。因为动画是不间断执行的，所以需要有一个循环函数(animate)不断的更新播放器的时间(mixer.update)来更新动画，循环函数中也需要不断的渲染3D场景(renderer.render)，最终就得到了动画的播放效果。场景切换:

添加环境场景的方式有很多种

添加环境：env = new RoomEnvironment()

还可以 添加网格模型到场景中：MeshPhongMaterial、planeGeometry

scene.add(env)

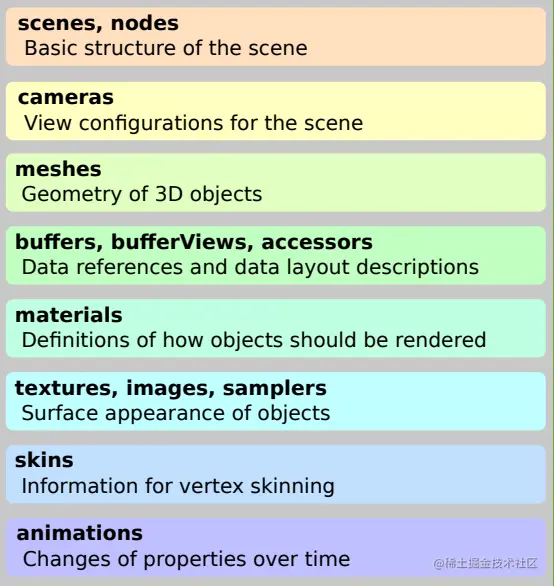

模型文件（以glTF为例）

1. glTF的设计思想

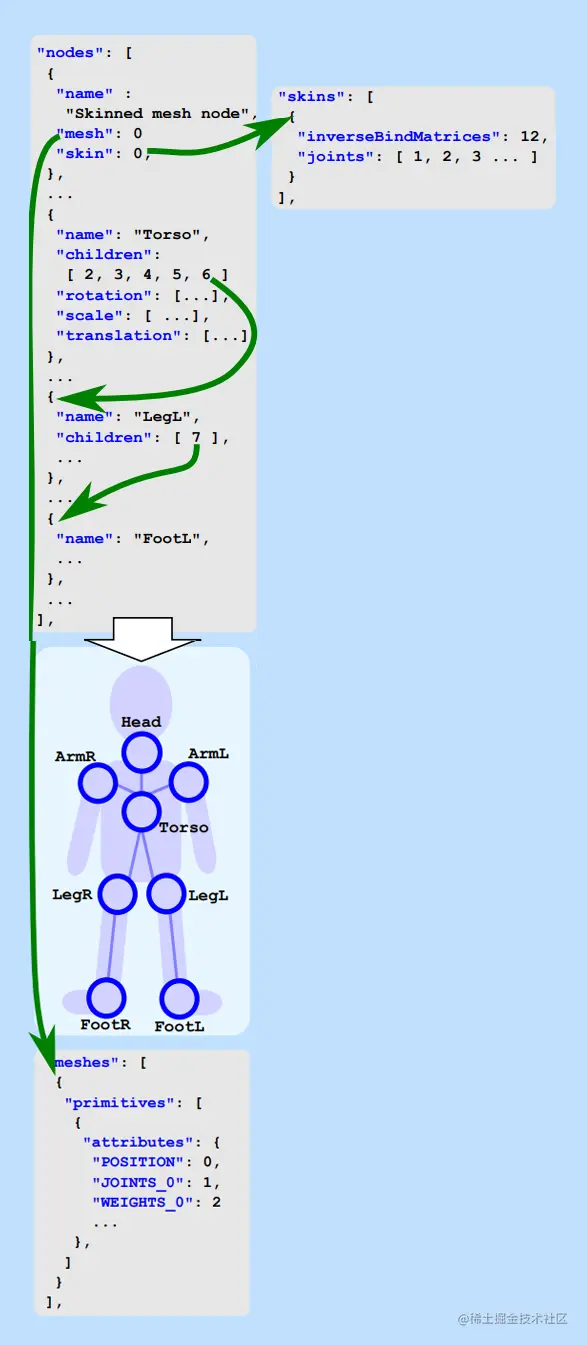

glTF的核心设计思路是数据和结构的分离，通过json文件存储模型的层级和索引信息，通过二进制文件存储扁平的数据体。 这样做的优点是方便数据的读写，比起传统的使用二进制数据+标记位的方式，省略了很多索引和字节判断的逻辑，使代码更加简明易懂，同时只需要一次遍历即可解析全部数据，读取效率也更高。

1.buffers数组中的某个单元，指向某个二进制文件。

2.bufferViews数组中的某个单元，指向某个buffer，并规定了读取文件的长度和偏移值，这些数据可以非常直观地转换成二进制阅读器的代码，将读出的数据写进WebGL或其他渲染api。

3.accessors指明了如何通过bufferViews来获取一组数据，并且规定了该数据的类型和范围。它是最终被几何属性引用的单位。几何结构里的坐标，索引等等，都会对应accessors里的一个下标值。

ThreeJS 源码

  1. WebGLRenderer()初始化canvas画布，loader加载模型后通过渲染器的onBeforeRender拿到model可以进行渲染、加载动画。
  2. object3D：
  • 在渲染之前 onBeforeRender: function () {},
  • 在渲染之后 onAfterRender: function () {},
  • 对变换矩阵的变换，达到缩放，旋转，移动的⽬的

applyMatrix: function ( matrix ) {
在现有的矩阵上进⾏变换，两个矩阵相乘，更新原来的变换矩阵
this.matrix.multiplyMatrices( matrix, this.matrix );
把变换矩阵分解成 位置，四元，缩放
this.matrix.decompose( this.position, this.quaternion, this.scale ); },
变换四元数
applyQuaternion: function ( q ) { this.quaternion.premultiply( q ); return this; }

  1. scene、renderers、camera这些都继承Object3D这个类，也可以自定义方法继承。

  2. 添加scene到renders中，在看到3D图形之前还需要添加camera定义用户的视角哦，controls绑定用户操作行为，动画动起来需要调用动画每一帧render模型到浏览器。

THREEJS 性能优化

  • 多使用clone方法，避免重复创建。

  • 模型不需要时在组件卸载时dispose、清除计时器（如果仅仅执行scene.remove(Mesh)只是把网格模型从场景对象的.children属性中删除，解析网格模型Mesh几何体的顶点数据通过WebGL API创建的顶点缓冲区占用的内存并不会释放。）

  • **尽量使用二进制模型：**BufferGeometry。

  • textures图片压缩、 阴影需要的才打开、threejs外部文件、项目打包体积优化。

  • 优化渲染时requestAnimationFrame中的方法，不要重复定义，注意循环，最好使用clock拿到threejs渲染完成的时间再次进行update渲染。

  • 把材质精度降低，尽量共享材质。

  • 模型拆分加载，或把模型合并，合并有消耗，尽量在编辑器下合并。

  • 异步、分片、缓存，如使用indexedDB存取模型(localStorage超出限制)。

  • 大型复杂动画使用websocket，将一些计算放到后台执行。

  • 不需要显示的，可使用WebGLRenderTarget后台渲染，需要时再加入。

  • Three****场景导入模型时，可以在保证最低清晰度的时候，降低模型的复杂度，面越多，模型越大，加载所需开销就越大。

  • 当存在多个模型动画时，根据实际情况可以将多个动画拆分，再可以对每个动画requestAnimationFrame分别设置渲染频率。

  • draco是google出的一款模型压缩工具,可将gltf格式的模型进行进一步压缩提高页面加载速的一种方法。（打包出来的压缩文件.glb需要draco_decoder.js和draco_decoder.wasm解压进行加载）

项目地址： https://github.com/xiaoaihou/Web3d-threeJs  欢迎issues
