01.消息队列概述

消息队列的应用场景

MQ消息通道

• 异步解耦
• 削峰填谷
• 高可用
• 发布订阅

EventBridge事件总线

• 事件源:将云服务、自定义应用、Saas 应用等应用程序产生的事件消息发布到事件集。
• 事件集:存储接收到的事件消息，并根据事件规则将事件消息路由到事件目标。
• 事件目标:消费事件消息。

Data Platform流数据平台

0. 提供批/流数据处理能力
1. 各类组件提供各类Connect
2. 提供Streaming/Function能力
3. 根据数据schema灵活的进行数据预处理

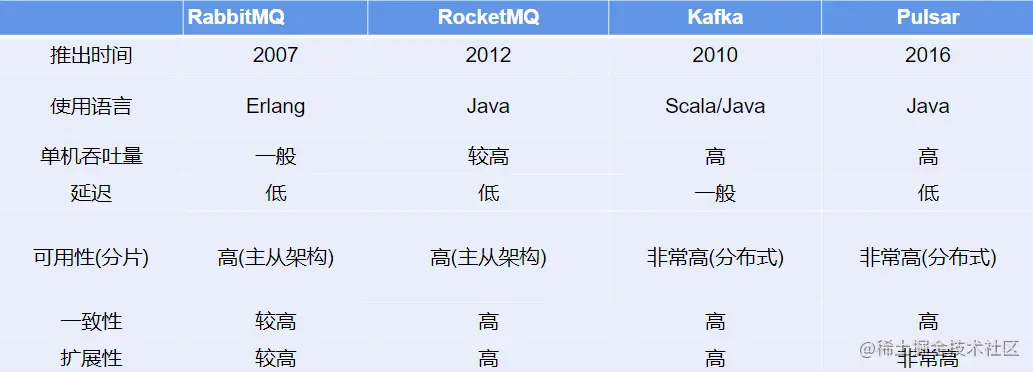

主流消息队列的相关介绍

02.Kafka详解

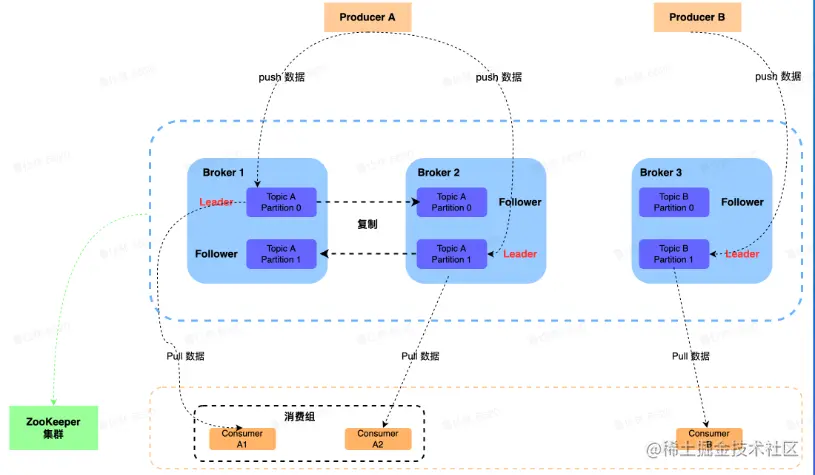

Kafka架构介绍

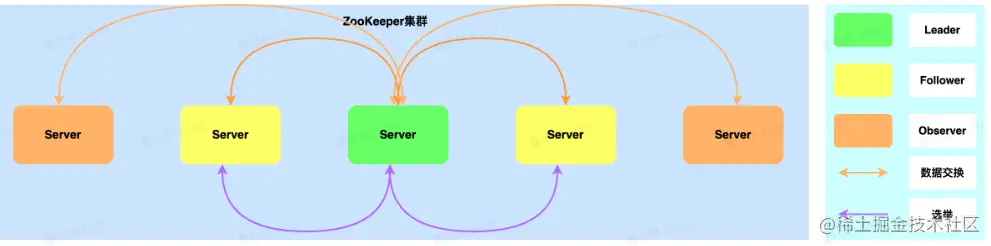

Zookeeper

Kafka存储数据

0. Broker Meta信息(临时节点)
1. Controller信息(临时节点)
2. Topic信息(持久节点)
3. Config信息(持久节点)

• 选举机制: Paxos机制

• 提供一致性:

  • 写入(强一致性)
  • 读取(会话一致性)

• 提供可用性:

  • 一半以上节点存活即可读写

• 提供功能:

  • watch机制
  • 持久/临时节点能力

Broker

• Broker角色

  • 若干个Broker节点组成Kafka集群
  • Broker作为消息的接收模块，使用React网络模型进行消息数据的接收
  • Broker作为消息的持久化模块，进行消息的副本复制以及持久化
  • Broker作为高可用模块，通过副本间的F ailover进行高可用保证

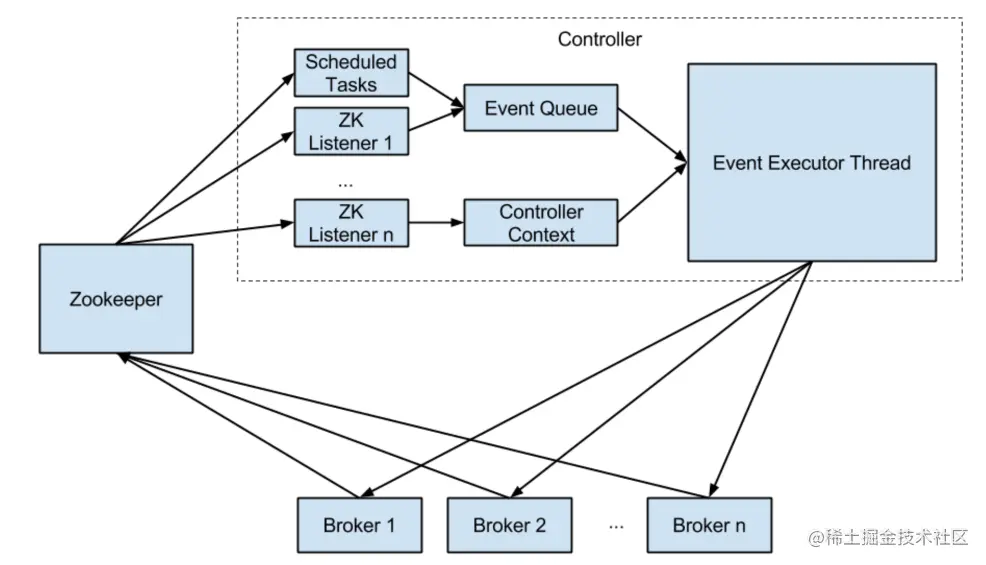

Controller

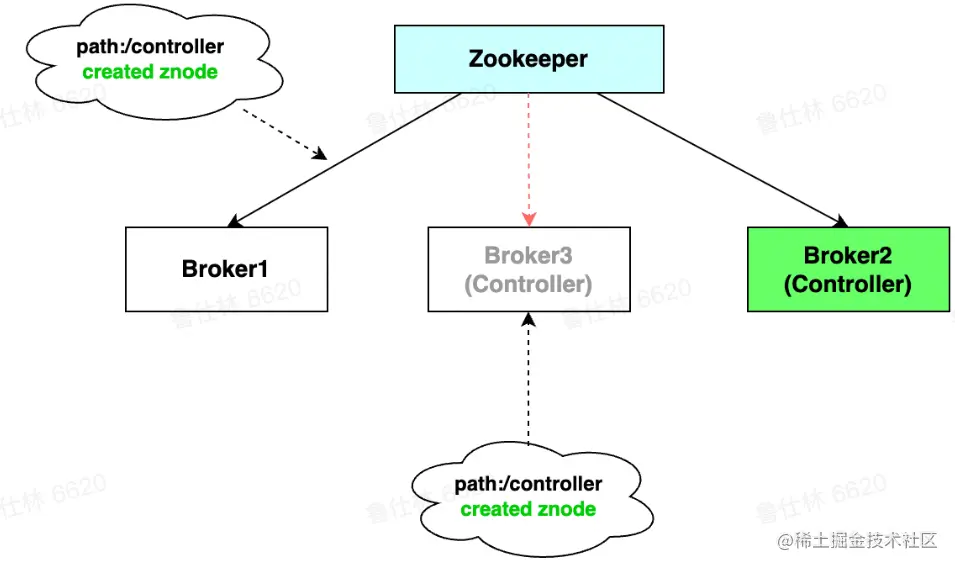

Controller选举

• Broker启动会尝试去zk中注册controller节点
• 注册上controller节点的broker即为controller
• 其余broker会watch controller 节点，节点出现异常则进行重新注册

Controller作用

• Broker重启/宕机时，负责副本的Failover切换
• Topic创建/删除时，负责Topic meta信息广播
• 集群扩缩容时，进行状态控制Partition/Replica状态机维护

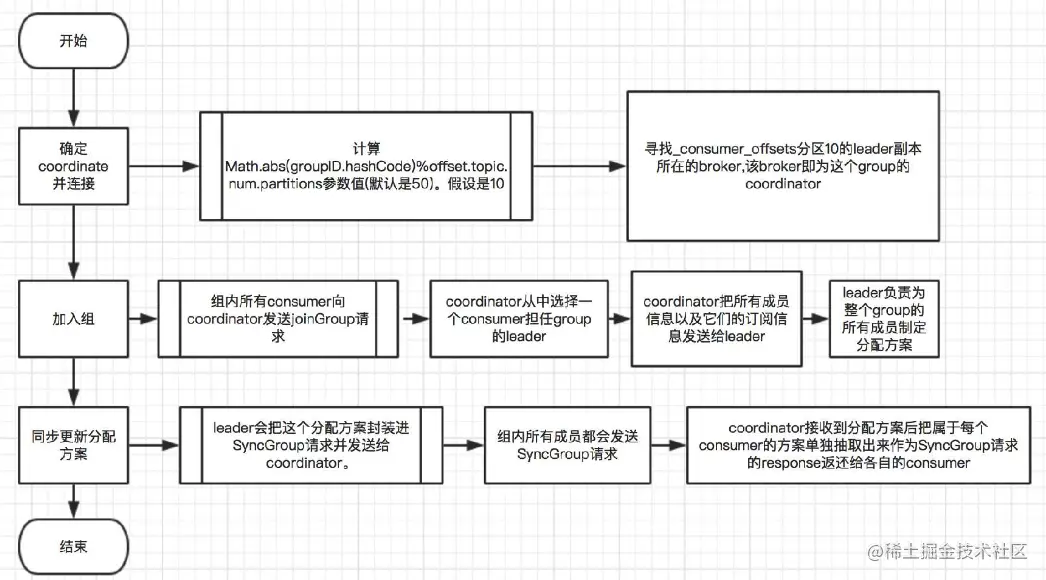

Coordinator介绍

• 负责topic partition <-> consumer的负载均衡

• 根据不同的场景提供不同的分配策略

  • Dynamic Membership Protocol
  • Static Membership Protocol
  • Incremental Cooperative Rebalance

Kafka高可用

• Kafka高可用

  • 副本同步机制

    • 提供lsr副本复制机制，提供热备功能
    • 写入端提供ack=0,-1,1机制，控制副本同步强弱

  • 副本切换机制

    • 提供clean/unclean副本选举机制

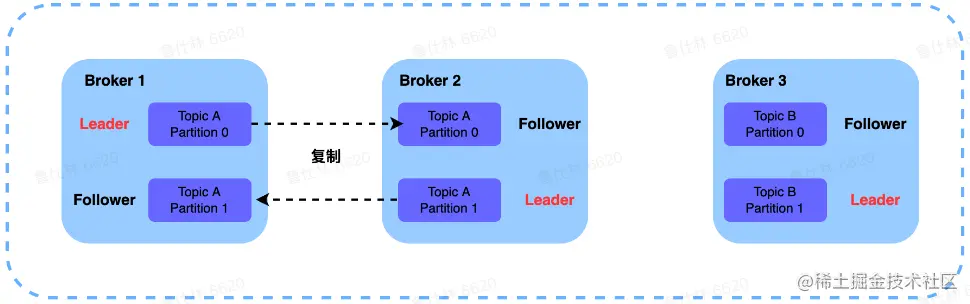

Kafka副本ISR机制

• AR

  • Assign Replica,已经分配的所有副本

• OSR

  • Out Sync Replica
  • 很久没有同步数据的副本

• ISR

  • 一直都在同步 数据的副本
  • 可以作为热备进行切换的副本
  • min.insync.replicas最少isr数量配置

Kafka写入Ack机制

• Ack= 1

  • Leader副本写入成功，Producer 即认为写成功

• Ack=0

  • OneWay模式
  • Producer发送后即为成功

• Ack = -1

  • ISR中所有副本都成功，Producer 才认为写成功

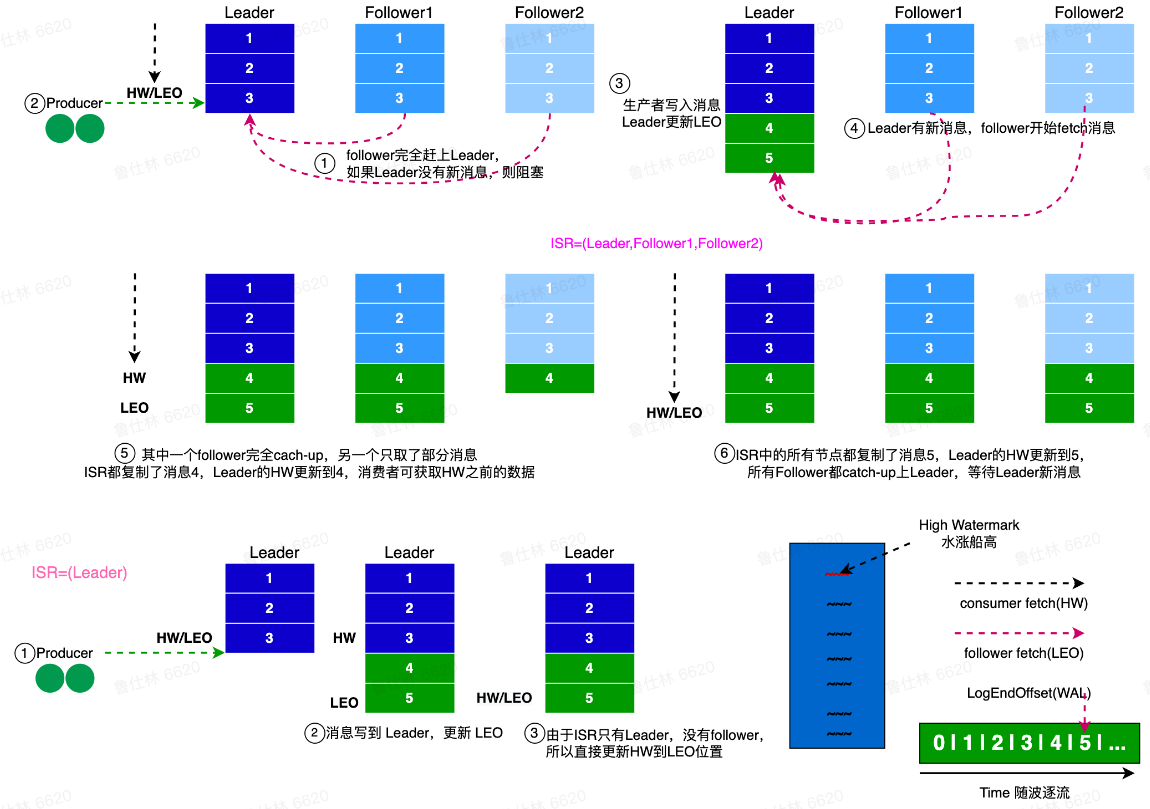

Kafka副本同步

• LEO

  • Log End Offset,日志最末尾的数据

• HW

  • ISR中最小的LEO作为HW
  • HW的消息为Consumer可见的消息

Kafka副本选举

• Clean选举

  • 优先选取lsr中的副本作为leader
  • 如果lsr 中无可用副本，则partition不可用

• Unclean选举

  • 优先选取lsr中的副本作为leader
  • 如果lsr中无可用副本，则选择其他存活副本

Kafka集群扩缩容

Kafka集群扩缩容之后的目标

• Topic维度

  • partition在各个broker之间分布是均匀的
  • 同一个partition的replica不会分布在一台broker

• Broker维度

  • Broker之间replica的数量是均匀的

Kafka集群扩容步骤

• 扩容Broker节点

  • Leader副本写入成功，Producer 即认为写成功

• 计算均衡的Replica分布拓扑

  • 保证Topic的partition在broker间分布均匀
  • 保证Broker之间Replica分布均匀

• Controller负责新的副本分布元数据广播

  • Controller将新的leader/follower信息广播给broker

• Broker负责新副本的数据同步

  • Broker.上有需要同步数据的副本则进行数据同步

Kafka集群缩容步骤

• 计算均衡的Replica分布拓扑

  • 保证Topic的partition在broker间分布均匀
  • 保证Broker之间Replica分布均匀

• Controller负责新的副本分布元数据广播

  • Controller将新的leaderlfollower信息广播给broker

• Broker负责新副本的数据同步

  • Broker.上有需要同步数据的副本则进行数据同步

• 下线缩容的Broker节点

  • 数据同步完毕之后下线缩容的Broker节点

Kafka集群扩缩容问题

• 扩缩容时间长

  • 涉及到数据迁移，在生产环境中一次扩缩容可能要迁移TB甚至PB的数据

• 扩缩容期间集群不稳定

  • 保证数据的完整性，往往会从最老的数据进行同步，这样会导致集群时刻处于从磁盘读取数据的状态，disk/net/cpu 负载都会比较高

• 扩缩容期间无法执行其他操作

  • 在一次扩缩容操作结束之前，无法进行其他运维操作(扩缩容)

Kafka未来演进之路

Kafka去除ZooKeeper依赖

• 依赖ZooKeeper存在问题

  • 元数据存取困难

    • 元数据的存取过于困难，每次重新选举的controller需要把整个集群的元数据重新Testore,非常的耗时且影响集群的可用性。

  • 元数据更新网络开销大

    • 整个元数据的更新操作也是以全虽推的方式进行，网络的开销也会非常大。

  • 强耦合违背软件设计原则

    • Zookeeper对于运维来说，维护Zookeeper也需要 定的开销，并且kafka强耦合与zk也并不好，还得时刻担心zk的宕机问题，违背软件设计的高内聚，低耦合的原则。

  • 网络分区复杂度高

    • Zookeeper本身并不能兼顾到Jbroker与broker之间通信的状态，这就会导致网络分区的复杂度成几何倍数增长。

  • 并发访问zk问题多

    • Zookeeper本身并不能兼顾到Jbroker与broker之间通信的状态，这就会导致网络分区的复杂度成几何倍数增长。

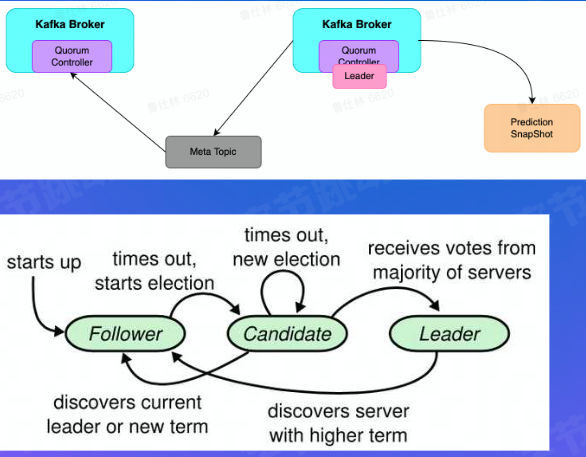

Kafka依赖KRaft

• Process.Roles = Broker

  • 服务器在KRaft模式下充当Broker

• Process.Roles = Controller

  • 服务器在KRaft模式下充当Controller

• Process.Roles = Broker,Controller

  • 服务器在KRaft模式下充当Broker和Controller

• Process.Roles = null

  • 那么集群就假定是运行在ZooKeeper模式下。

Kafka运维/调优经验介绍

Kafka 单机吞吐

• Kafka Version

  • 2.3.1

• 机器配置

  • 40C 500GB 12 * 1TB 25GB

• 写入配置

  • Ack=-1, replica= 3, in sync_ replica = 3
  • 单条消息5 KB

• 吞吐

  • 单机150MB/s

Kafka集群参数配置

• zookeeper session.timeout.ms - 30000
• log.segment.bytes = 536870912
• log.retention.hours = 36
• log.retention.bytes = 274877906944
• num.network. threads = 32
• num.io.threads = 200
• auto.create.topics.enable = false
• auto.leader. rebalance enable = false
• unclean.leader.election.enable = false
• advertised.listeners = SASL_PLAINTEXT://,PLAINTEXT://:
• security.inter.broker.protocol = SASL_ PLAINTEXT

03.Pulsar详解

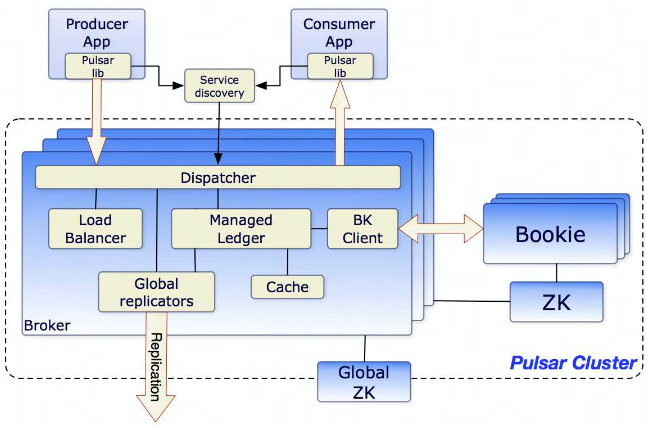

Pulsar架构介绍

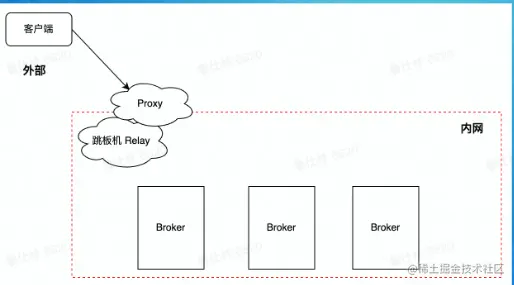

Pulsar Proxy

• Pulsar Proxy的作用及应用场景

  • 部分场景无法知道Broker地址，如云环境或者Kubernetes环境
  • Proxy提供类似GateWay代理能力，解耦客户端和Broker,保障Broker安全

• Pulsar客户端连接集群的两种方式

  • Pulsar Client -> Broker
  • Pulsar Client -> Proxy

Pulsar Broker

• Pulsar Broker无状态组件，负责运行两个模块

  • Http服务器
  • 暴露了restful 接],提供生产者和消费者topic查找api

• 调度分发器

  • 异步的tcp服务器，通过自定义二进制协议进行数据传输

• Pulsar Broker作为数据层代理

  • Bookie通讯，

    • 作为Ledger代理负责和Bookie进行通讯

• 流量代理

  • 消息写入Ledger存储到Bookie
  • 消息缓存在堆外，负责快速响应

Pulsar Storage

• Pulsar数据存储Segment在不同存储中的抽象

  • 分布式Joumal系统(Bookeeper)中为JoumalL edger
  • 分布式文件系统(GFS/HDFS)中为文件
  • 普通磁盘中为文件
  • 分布式BIob存储中为Blob
  • 分布式对象存储中为对象

• 定义好抽象之后，即可实现多介质存储

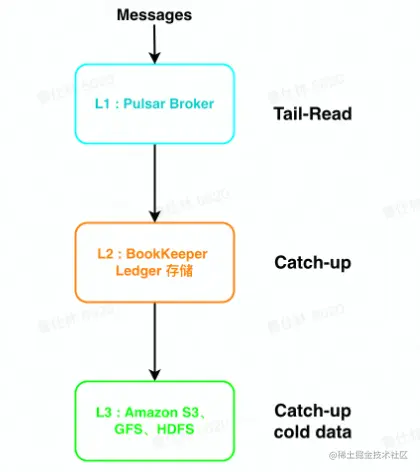

• L1(缓存):

  • Broker使用堆外内存短暂存储消息
  • 适用于Tail Read读场景

• L2(Bookkeeper):

  • Bookkeeper使用Qurom写，能有效降低长尾，latency 低
  • 适用于Catch-Up较短时间内的较热数据

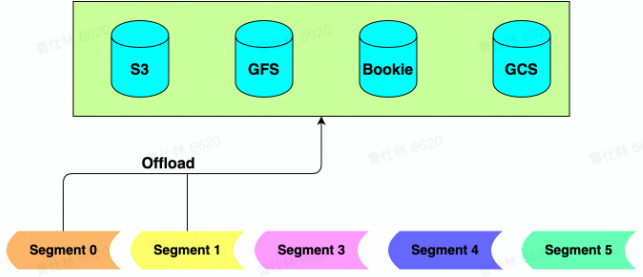

• L3(S3等冷存):

  • 存储成本低，扩展性好
  • 适用于Catch-Up长时间内的冷数据

Pulsar IO连接器

• Pulsar IO分为输入(Input) 和输出(Output) 两个模块，输入代表数据从哪里来，通过Source实现数据输入。输出代表数据要往哪里去，通过Sink实现数据输出。
• Pulsar提出了IO (也称为Pulsar Connector)，用于解决Pulsar与周边系统的集成问题，帮助用户高效完成工作。
• 目前Pulsar IO支持非常多的连接集成操作:例如HDFS、Spark、 Flink、 Flume、 ES、 HBase等。

Pulsar Functions(轻量级计算框架)

• Pulsar Functions是一个轻 量级计算框架，提供个部署简单、运维简单、API 简单的FAAS平台。
• Pulsar Functions提供基于事件的服务，支持有状态与无状态的多语言计算，是对复杂的大数据处理框架的有力补充。
• 使用Pulsar Functions,用户可以轻松地部署和管理function,通过function从Pulsar topic读取数据或者生产新数据到Pulsar topic。

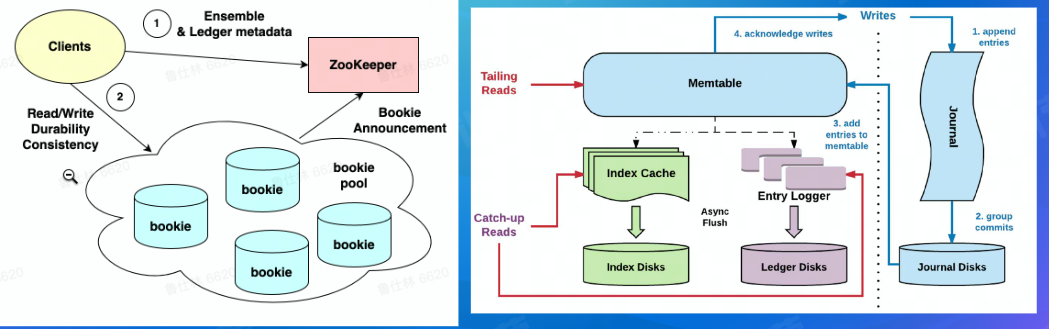

Bookeeper介绍

Bookeeper整体架构

Bookkeeper基本概念

• Ledger: BK的一个基本存储单元，BK Client的读写操作都是以L edger为粒度的
• Fragment: BK的最小分布单元(实际上也是物理上的最小存储单元)，也是Ledger的组成单位，默认情况下一个Ledger会对应的一个Fragment (-个L edger也可能由多个Fragment组成)
• Entry:每条日志都是一个 Entry,它代表一个record,每条record都会有一个对应的entry id

Bookkeeper新建Ledger

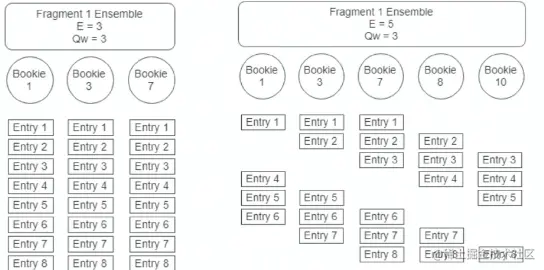

• Ensemble size(E):一个Ledger所涉及的Bookie集合
• Write Quorum Size(Qw):副本数
• Ack Quorum Size(Qa):写请求成功需要满足的副本数

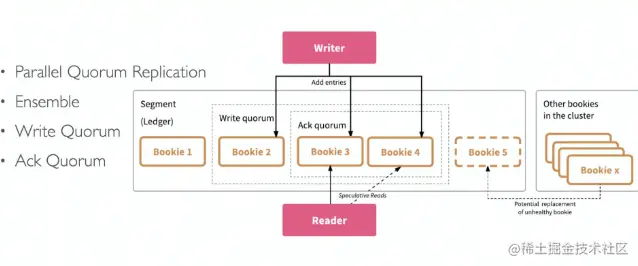

Bookkeeper Ledger分布

• 从Bookie Pool挑选Bookies构成Ensemble
• Write Quorum Size决定发送给哪些Bookies
• Ack Quorum Size决定收到几个Ack即为成功

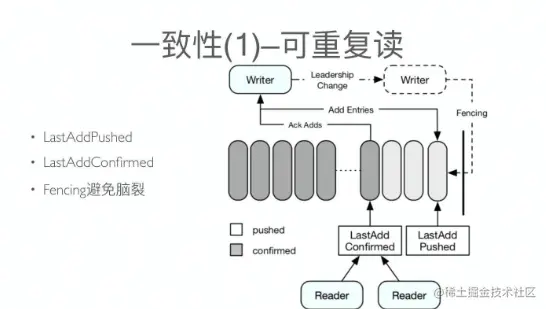

Bookkeeper写一致性

• LastAddPushed
• LastAddConfirmed
• Fencing避兔脑裂

Bookkeeper读一致性

所有的Reader都可以安全读取Entry ID小于或者等于LAC的记录，从而保证reader不会读取未确认的数据，从而保证了reader之间的一致性

Bookkeeper读一致性

• 写入优化:

  • 写入时，不但会写入到Journal中还会写入到缓存(memtable)中，定期会做刷盘(刷盘前会做排序，通过聚合+排序优化读取性能)

• 读取优化:

  • 先读Memtable,没命中再通过索弓|读磁盘
  • Ledger Device中会维护一个索引结构， 存储在RocksDB中，它会将(Ledger'd, Entryld) 映射到(EntryLogld,文件中的偏移量)

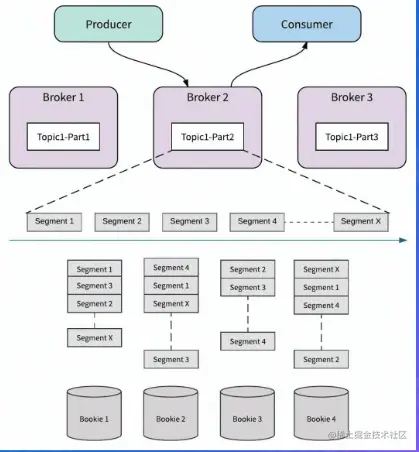

Bookkeeper with pulsar

• Topic-Partition:

  • Topic由多个partition组成
  • Partition由多个segment组成
  • Segment对应Ledger

• 可以发现:

  • Partition <-> Broker之间只是映射关系
  • Broker在扩缩容的过程中只需要更改映射即可

Pulsar特性介绍

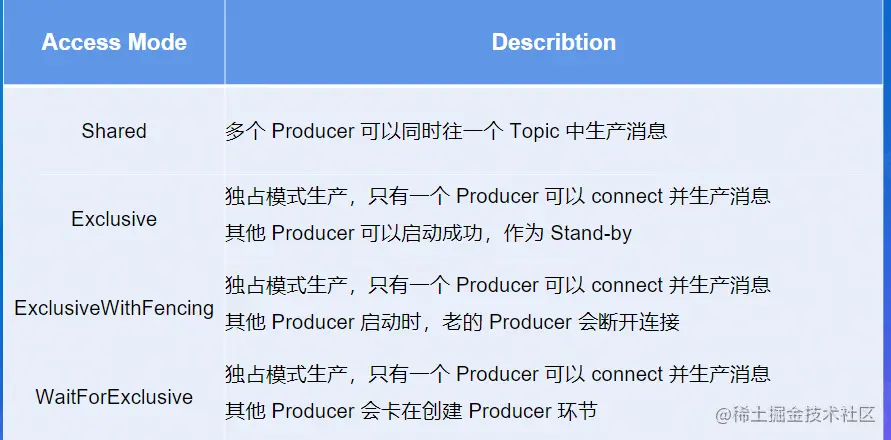

Pulsar生产模式

Pulsar消费模式

• Exclusive
• Failover
• Shared
• Key_ Shared

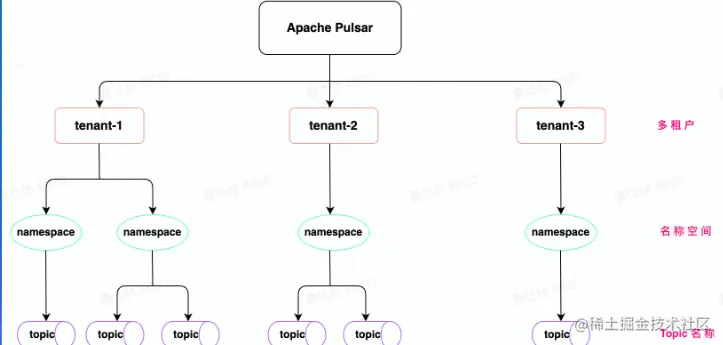

Pulsar 多租户

Pulsar 多租户体现在Url中

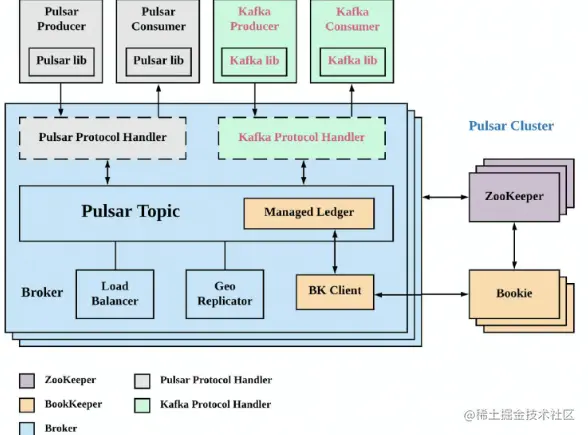

Pulsar Plugin

• 当前支持Plugin类型

  • KOP (Kafka on Pulsar)
  • ROP (RocketMQ on Pulsar)
  • AOP (AMQP on Pulsar)
  • Mop (MQTT on Pulsar)

• 实现Plugin需要支持的功能

  • 路由查询
  • Message Protocol
  • Offset & Msgld

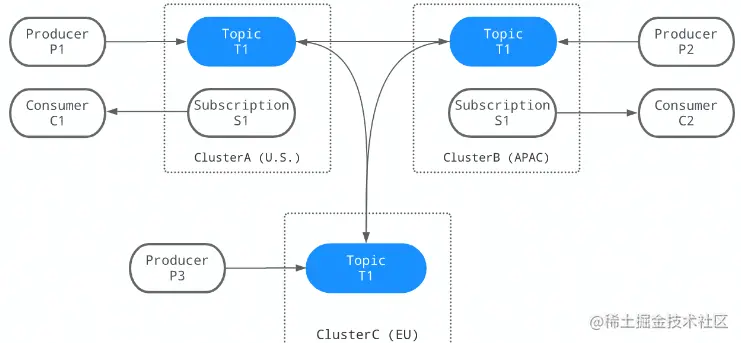

Pulsar GEO Relication

• 跨数据中心复制
• 消费其他地域数据

集群HA & Scale-up

Pulsar HA & Scale-up

• Topic <-> Bundle完成映射
• Bundle分配给Broker

Pulsar HA & Scale-up

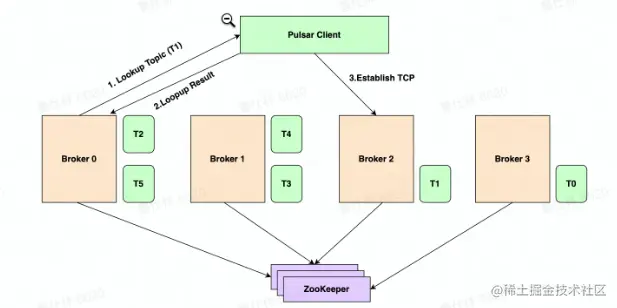

• Lookup Topic
• Lookup Result
• Establish TCP Connection

Pulsar Vs Kafka

• 存储架构

  • 存储计算分离之后带来的优劣势
  • 多层架构，状态分离之后的优势

• 运维操作

  • 应对突发流量变化，集群扩缩容是否便捷
  • 运维任务是否影响可用性
  • 集群部署是否灵活

• 功能特性

  • 多语言&多协议
  • 多租户管理
  • 生产消费模式

• 生态集成

存储计算分离

• 分层架构优势

  • 流量代理层和数据存储层解耦
  • 流星代理层无状态，可快速扩缩容(k8s等弹性平台)
  • 流量代理层可以对接海量的客户端连接
  • 存储层负责数据存储，可以使用多级存储

• 计算层

  • 对于写入的数据，可以做预处理，简单ETL
  • 可以做数据缓存，应对高扇出度场景
  • 无状态，扩缩容之后，能快速完成负载均衡Balance

• 存储层

  • 按照数据冷热进行存储介质区分，降低成本
  • 历史数据可海量保存，数据无价
  • 可直接通过存储层接口读取数据，批式计算

04.周边和生态

周边生态概览

Kafka Schema

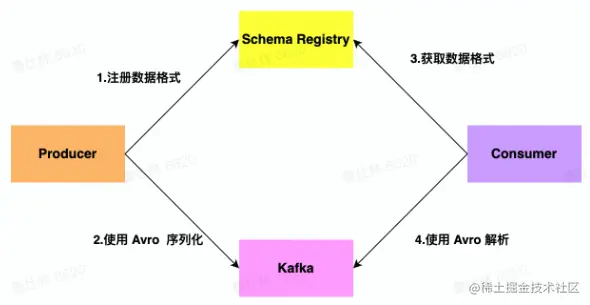

• 向Kafka发送数据时，需要先向Schema Registry注册schema,然后序列化发送到Kafka里
• Schema Registry server为每个注册的schema提供个全局唯一ID,分配的ID保证单调递增，但不一定是连续的
• 当我们需要从Kafka消费数据时，消费者在反序列化前，会先判断schema是否在本地内存中，如果不在本地内存中，则需要从Schema Registry中获取schema,否则，无需获取

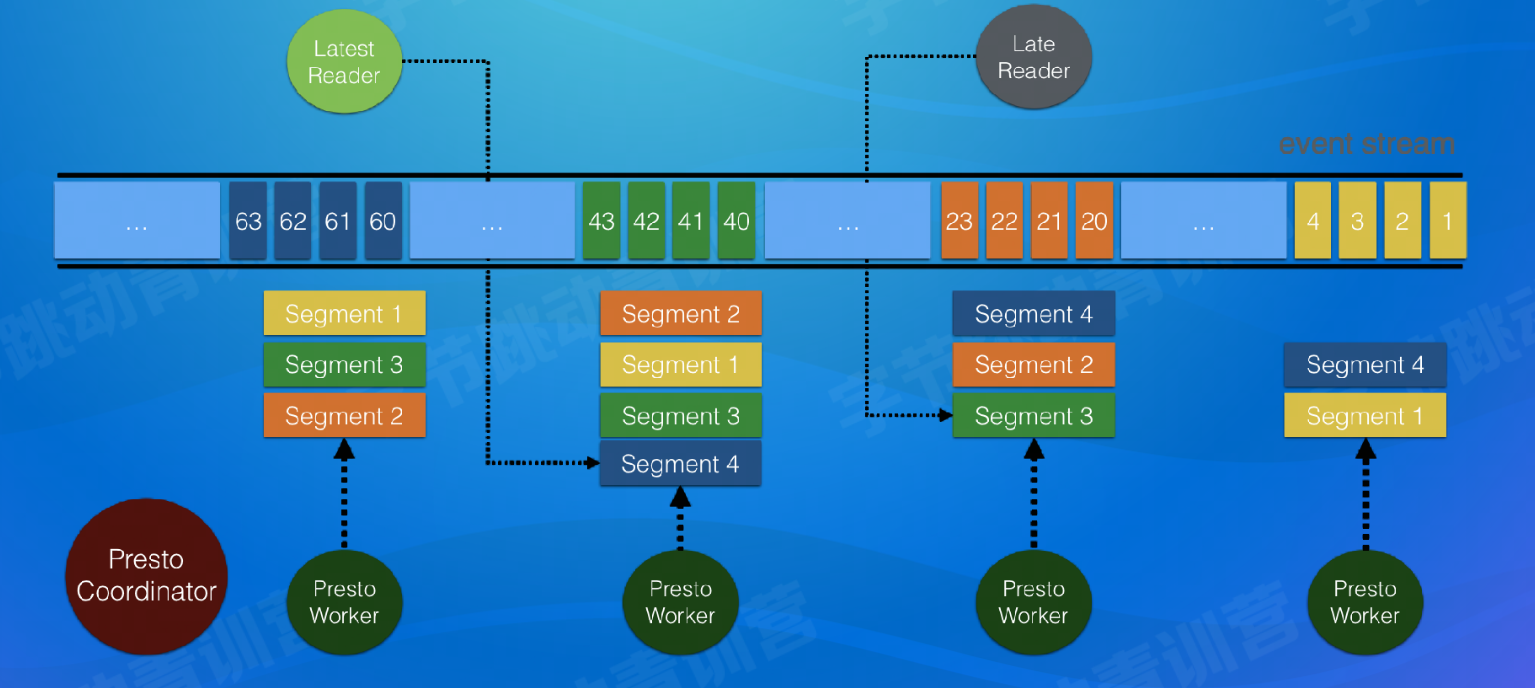

Pulsar SQL
