LSMT存储引擎介绍

1 LSMT历史

LSMT 是 Log-Structured Merge-Tree的缩写，由Patrick O ‘Neil etc.在1996年的论文，The Log-Structured Merge-Tree (LSM-Tree)，提出。
相较而言，B-Tree出现就早得多了，在1970年由Bayer, R.; McCreight,E.提出。
早期的数据库系统一般都采用B-Tree家族作为索引，例如 MySQL。2000年后诞生的数据库大多采用LSMT 索引，例如Google BigTable，HBase，Canssandra等。

2.LSTM是什么

一言以蔽之，通过Append-only Write ＋择机 Compact来维护结构的索引树。

存储引擎是什么

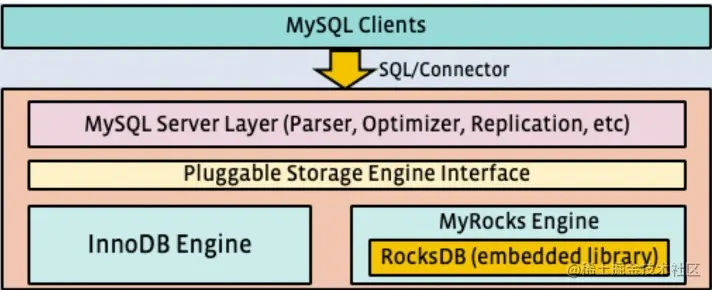

以单机数据库MySQL为例，大致可以分为:

计算层：计算层主要负责 SQL解析/查询优化/计划执行。
存储层（存储引擎层)：数据库著名的 ACID特性，在MySQL中全部强依赖于存储引擎。

ACID

Atomicity 原子性
Consistency(Correctness) 一致性
lsolation隔离性
Durability 持久性

除了保障ACID以外，存储引擎还要负责:

屏蔽IO细节提供更好的抽象
提供统计信息与Predicate Push Down能力

存储引擎不掌控IO细节，让操作系统接管，例如使用mmap，会有如下问题:

落盘时机不确定造成的事务不安全
IO Stall
错误处理繁琐
无法完全发挥硬件性能

LSMT存储引擎的优势与实现

1.LSMT和B+Tree的异同

在B+Tree 中，数据插入是原地更新的

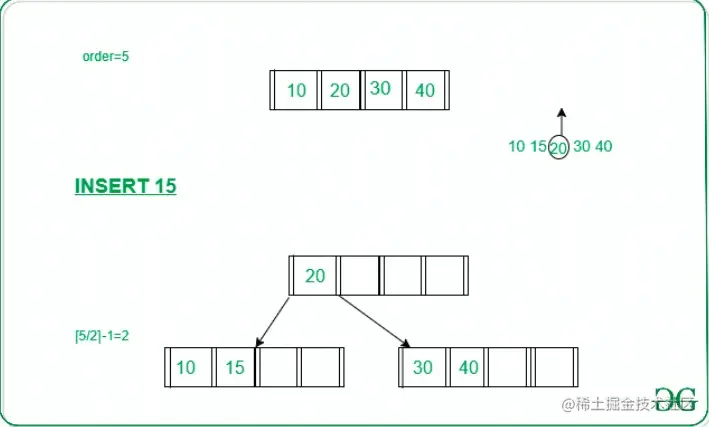

B+Tree在发生不平衡或者节点容量到达阈值后，必须立即进行分裂来平衡

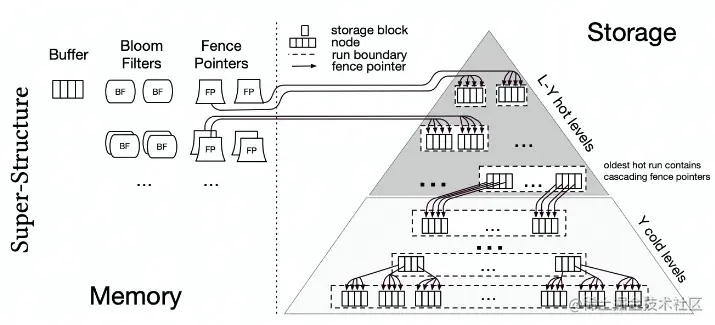

LSMT B+Tree 可以用统一模型描述
从高层次的数据结构角度来看，二者没有本质的不同，可以互相转化
工程实践上还是用LSMT来表示一个Append-only和Lazy Compact的索引树，B+Tree 来表示一个Inplace-Update和Instant Compact的索引树。
Append-only 和 Lazy Compact这两个特性更符合现代计算机设备的特性。

2.为什么采用LSMT模型

'All problems in computer science can be solved by another level of indirection' ----From Butler Lampson
在计算机存储乃至整个工程界都在利用Indirection处理资源的不对称性
存储引擎面对的资源不对称性在不同时期是不同的

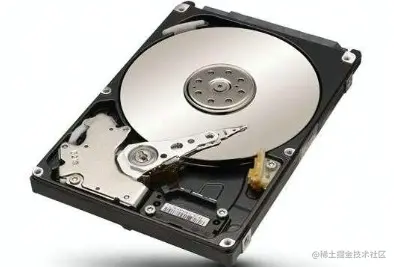

HDD时代

顺序与随机操作性能不对称
由于机械硬盘需要磁盘旋转和机械臂移动来进行读写，顺序写吞吐是随机读的25倍。

SDD时代

顺序写与随机写性能不对称
由于SSD随机写会给主控带来GC压力，顺序写吞吐是随机写的6 倍。

总结

HDD时代，顺序操作远快于随机操作
SSD时代，顺序写操作远快于随机写操作这二者的共性是顺序写是一个对设备很友好的操作，LSMT符合这一点，而 B+Tree依赖原地更新，导致随机写。

3.LSMT存储引擎的实现，以RocksDB为例

RocksDB是一款十分流行的开源LSMT存储引擎，最早来自Facebook (Meta)，应用于MyRocks，TiDB等数据库。
在字节内部也有Abase,ByteKV，ByteNDB，Bytable 等用户。

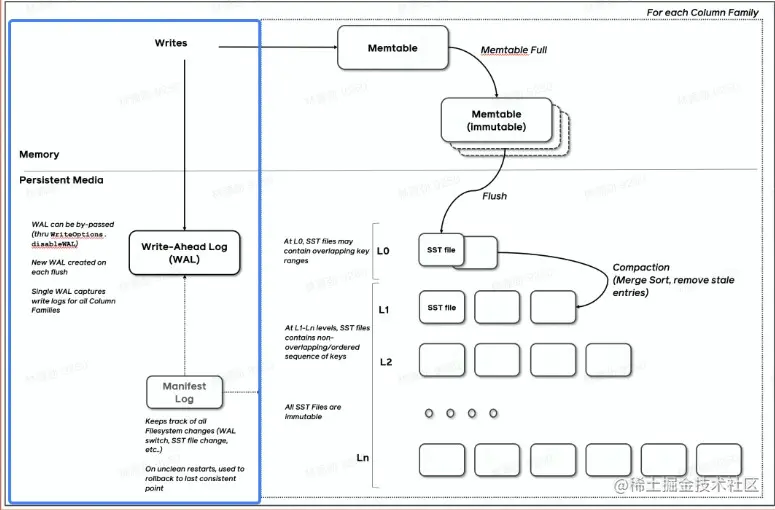

Write实现

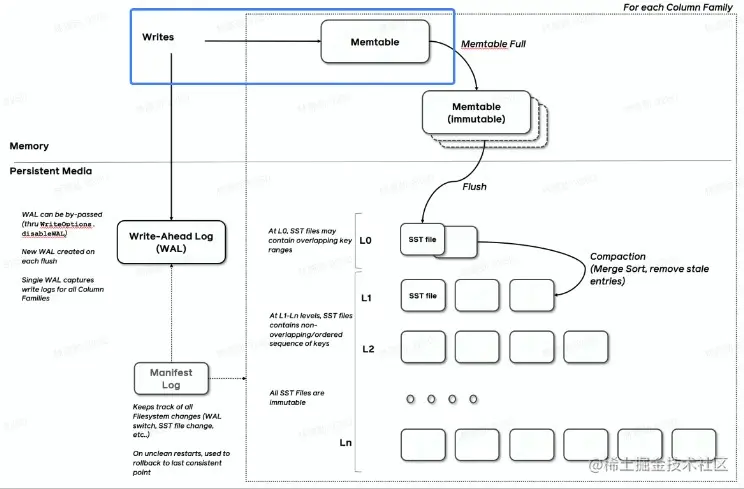

RocksDB 写入流程主要有两个优化，批量WAL写入(继承自LevelDB)与并发MemTable更新
RocksDB在真正执行修改之前会先将变更写入WAL，WAL写成功则写入成功。

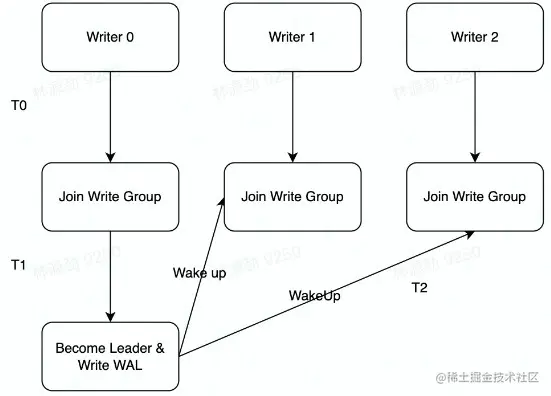

多个写入者会选出一个Leader，由这个Leader来一次性写入WAL，避免小lO。
不要求WAL强制落盘(Sync）时，批量提交亦有好处，Leader可以同时唤醒其余Writer，降低了系统线程调度开销。

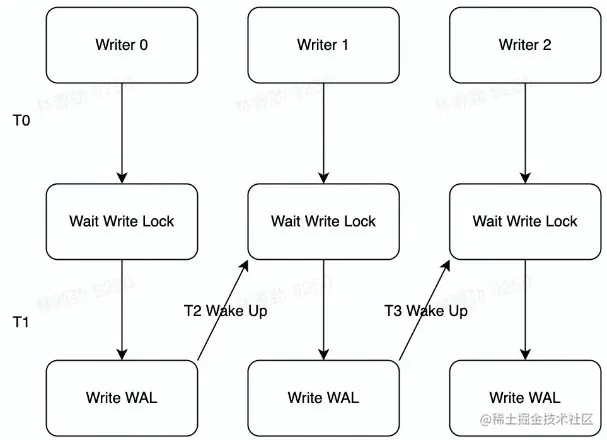

没有批量提交的话，只能链式唤醒。
链式唤醒加大前台延迟。

写完WAL还要写MemTable。
RocksDB在继承LevelDB的基础上又添加了并发MemTable写入的优化。

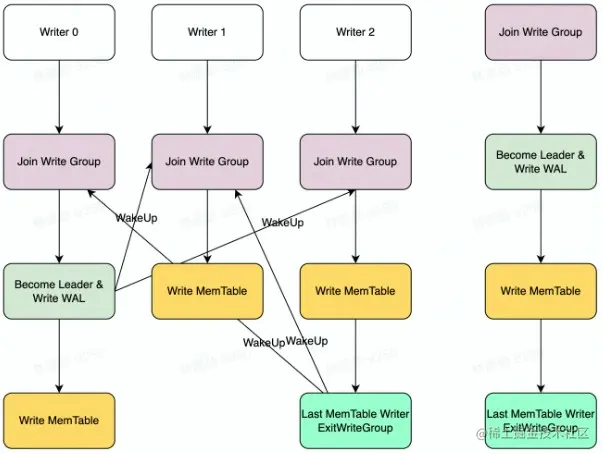

WAL一次性写入完成后，唤醒所有Writer并行写入 MemTable
由最后一个完成 MemTable 写入的Writer执行收尾工作

Snapshot & SuperVision

RocksDB的数据由3部分组成，MemTable/ lmmemTable / SST。持有这三部分数据并且提供快照功能的组件叫做SuperVersion。
MemTable 和SST的释放依赖于引用计数。对于读取来说，只要拿着SuperVersion，从MemTable 一级一级向下，就能查到记录。拿着SuperVersion不释放，等于是拿到了快照。
如果所有读者都给SuperVersion的计数加1，读完后再减1，那么这个原子引用计数器就会成为热点。CPU在多核之间同步缓存是有开销的，核越多开销越大。
为了让读操作更好的scale，RocksDB做了一个优化是Thread Local SuperVersionCache

没有Thread Local缓存时，读取操作要频繁Acquire和 Release SuperVersion
CPU 缓存不友好

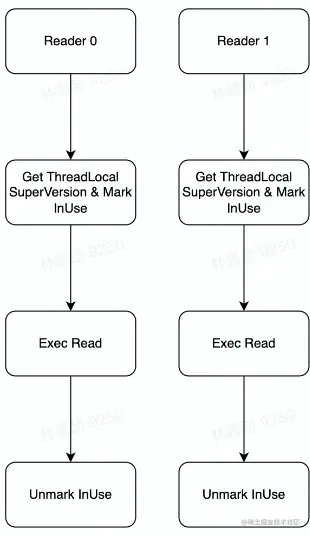

有Thread Local缓存，读取只需要检查一下 SuperVersion并标记 ThreadLocal缓存正在使用即可
CPU 缓存友好

Get & BloomFilter

RocksDB的读取在大框架上和B+ Tree类似，就是层层向下。
相对于B+Tree，LSMT点查需要访问的数据块更多。为了加速点查，一般LSMT引擎都会在SST中嵌入BloomFilter。

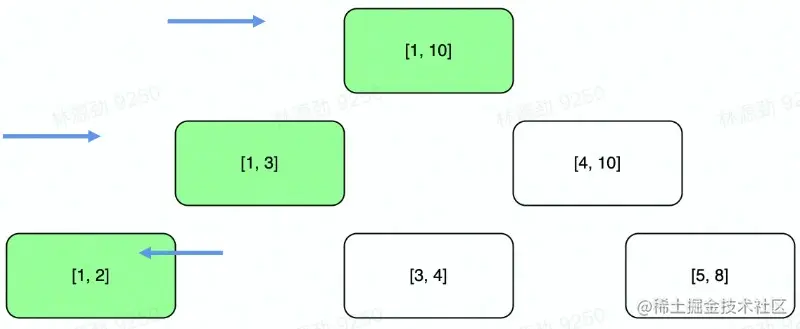

[1，10]表示这个索引块存储数据的区间在1 -10之间。查询2，就是顺着标绿色的块往下

Compact-Level

Compact在 LSMT中是将Key区间有重叠或无效数据较多的SST进行合并，以此来加速读取或者回收空间。Compact策略可以分为两大类，Level和Tier。下图是Level策略

Level策略直接来自于LevelDB，也是RocksDB的默认策略。每一个层不允许有SST的Key区间重合。

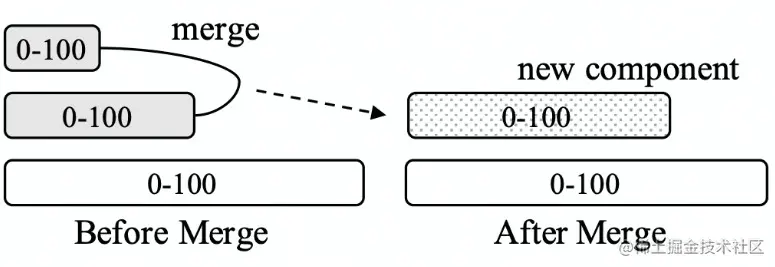

Compact-Tier

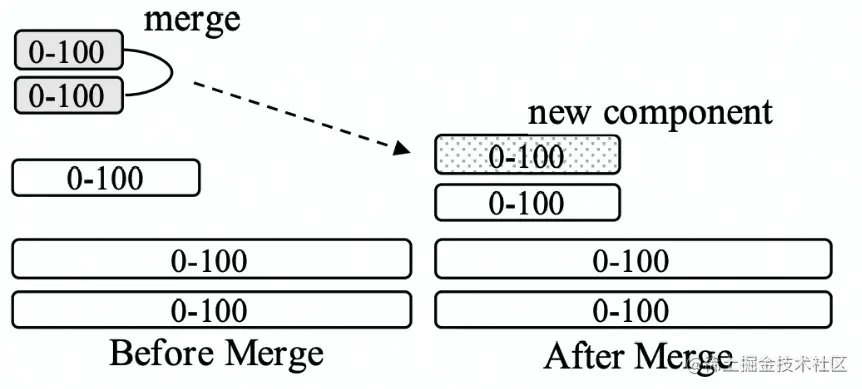

Tier 策略允许LSMT每层有多个区间重合的SST

LSMT模型理论分析

Cloud-Native LSMT Storage Engine - HBase

RocksDB是单机存储引擎，那么现在都说云原生，HBase 比 RocksDB就更「云」一些SST直接存储于HDFS上。
二者在理论存储模型上都是LSMT。
单机数据库的 ACID特性依赖于存储引擎
LSMT存储引擎的顺序写特性更适合现代计算机体系结构
LSMT和B+Tree可以用同一模型描述并互相转化
Level Compaction策略，降低了读放大和空间放大，增加了写放大
Tier Compaction策略，降低了写放大，增大了读放大和空间放大
分布式KV存储，如 HBase，背后的理论模型与单机存储引擎RocksDB 一样都是LSMT
