引言


1 消息队列概述

消息队列主要应用在：MQ消息通道、EventBridge事件总线、Data Platform流数据平台

MQ消息通道特点：异步解耦、削峰填谷、高可用、发布订阅

EventBridge数据总线组成：事件源（生产者）、事件集（规则路由）、事件目标（消费者）

DataPlatform流数据平台：

  • 提供批/流数据处理能力
  • 各类组件提供各类Connect
  • 提供Streaming/Function能力
  • 根据数据schema灵活的进行数据预处理

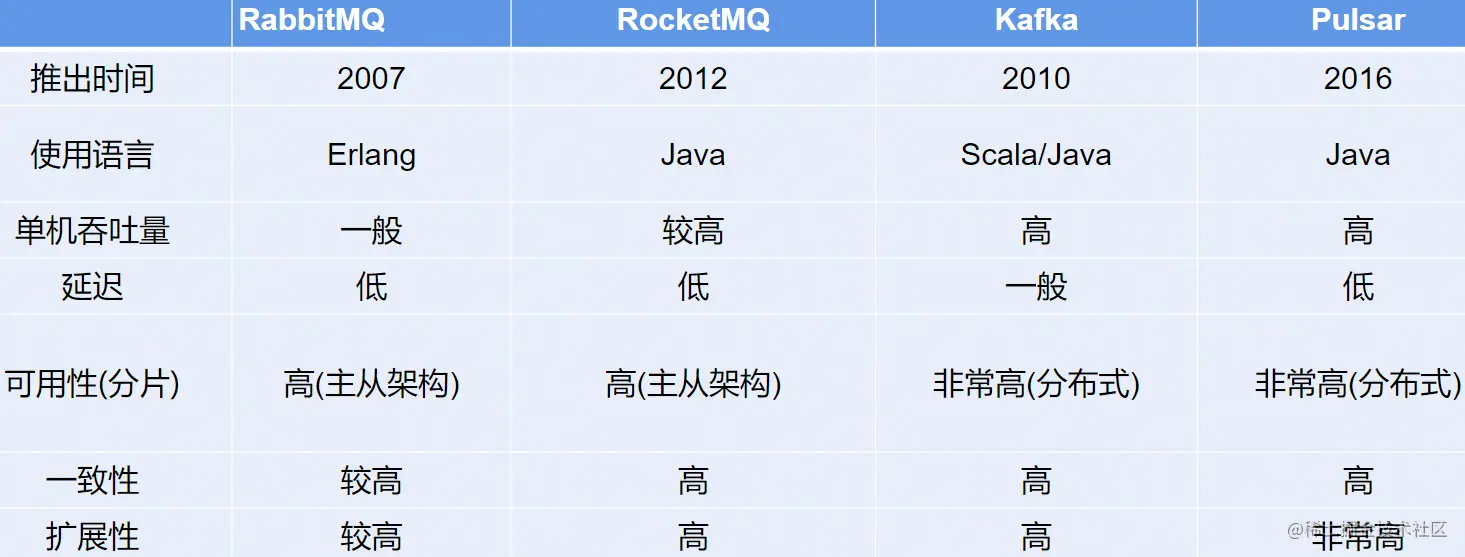

主流消息队列的相关介绍： 消息队列.png

2 Kafka详解

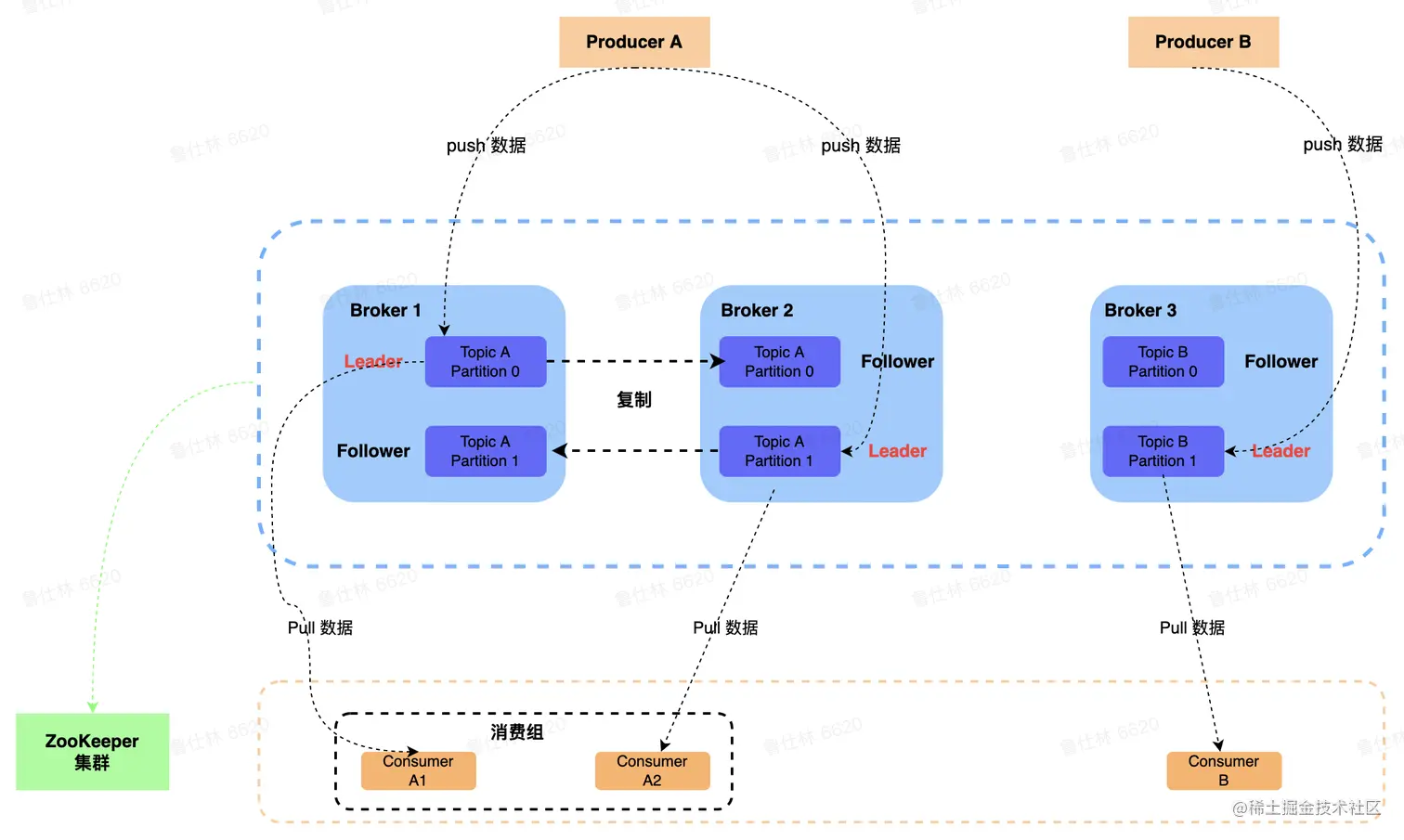

2.1 Kafka架构介绍


Kafka存储数据：

  • Broker Meta信息(临时节点)
  • Controller信息(临时节点)
  • Topic信息(持久节点)
  • Config信息(持久节点)

Zookeeper介绍：选举机制采用Paxos机制，提供一致性写入(强一致性)读取(会话一致性)，提供可用性（一半以上节点存活即可读写），提供功能（watch机制、持久/临时节点能力）。

Broker介绍（作用）：

  • 若干个 Broker节点组成 Kafka集群
  • Broker作为消息的接收模块，使用React网络模型进行消息数据的接收
  • Broker作为消息的持久化模块，进行消息的副本复制以及持久化
  • Broker作为高可用模块，通过副本间的Failover进行高可用保证

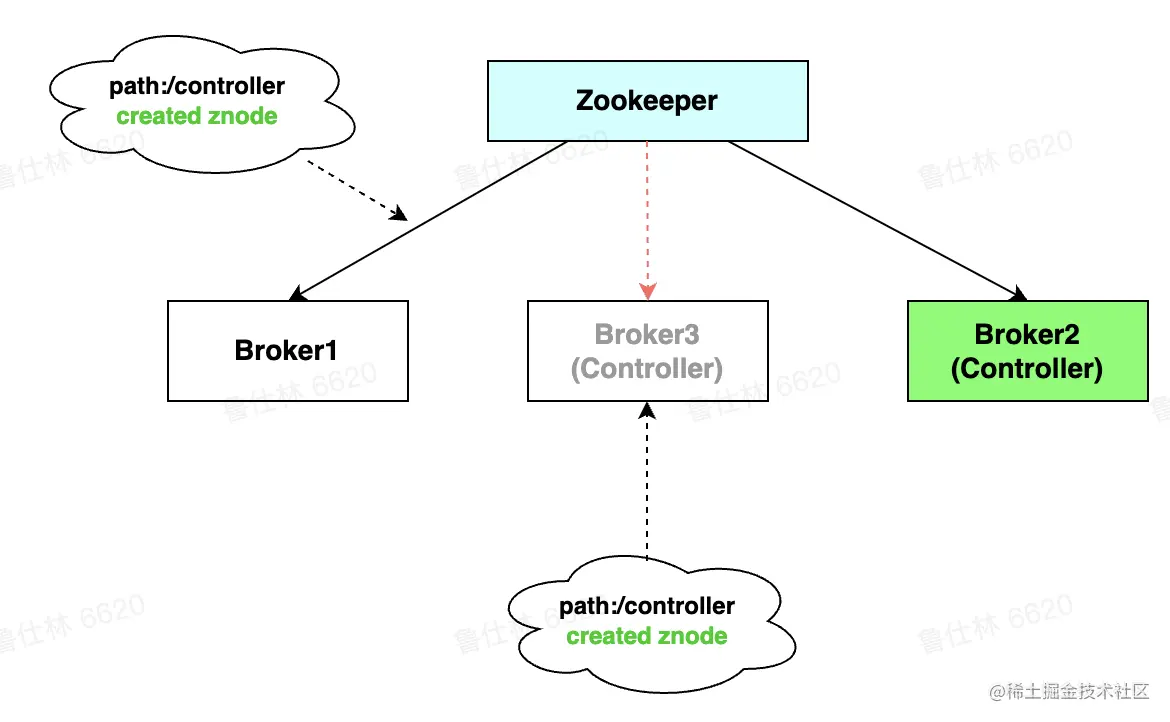

Controller选举： Controller选举.png

  • Broker启动会尝试去zk中注册Controller节点
  • 注册上Controller节点的broker即为Controller
  • 其余Broker会watch controller节点，节点出现异常则进行重新注册

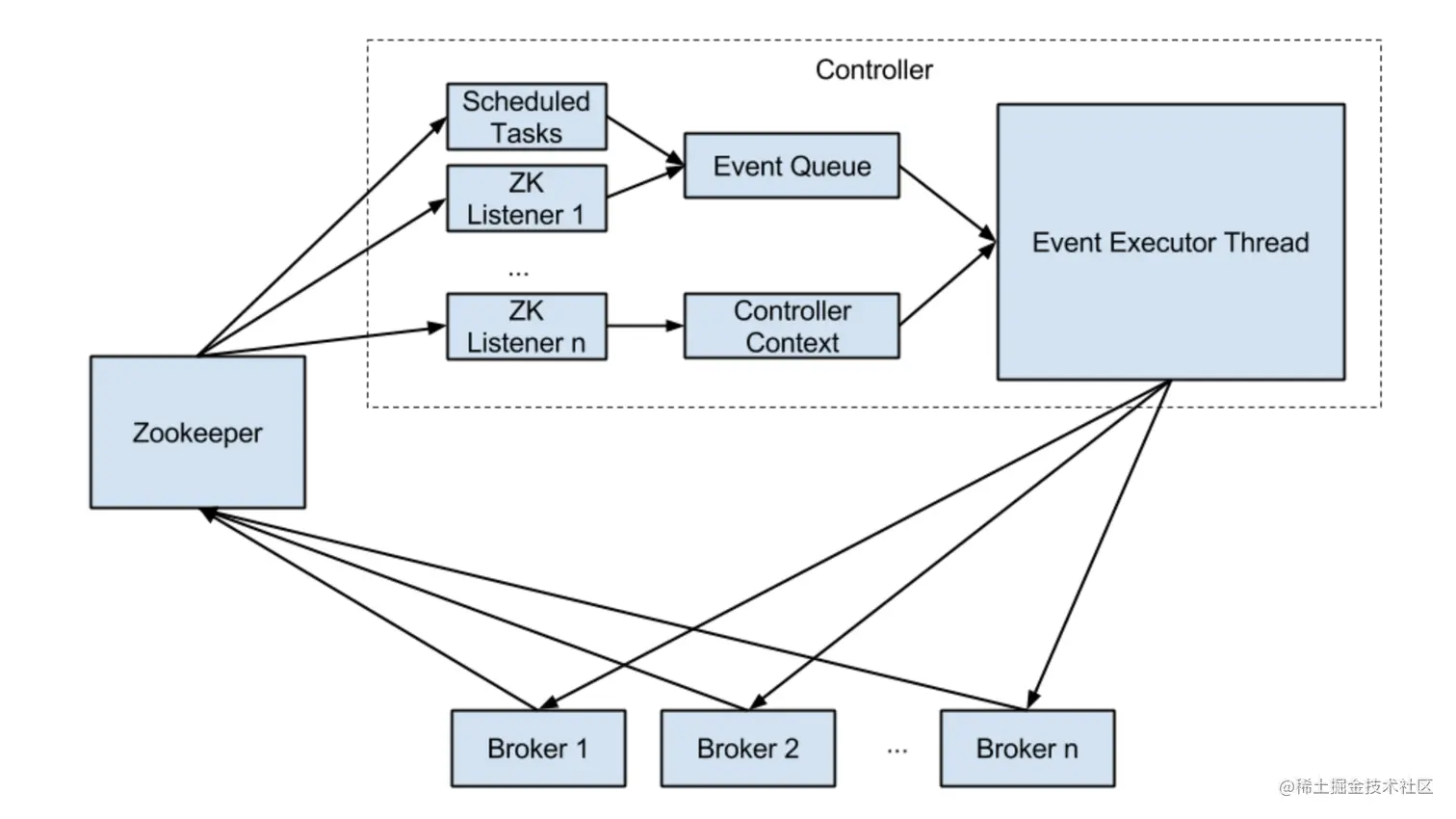

Controller作用： Controller作用.png

  • Broker重启/宕机时，负责副本的Failover切换
  • Topic创建/删除时，负责Topic meta信息广播
  • 集群扩缩容时，进行状态控制
  • Partition/Replica状态机维护

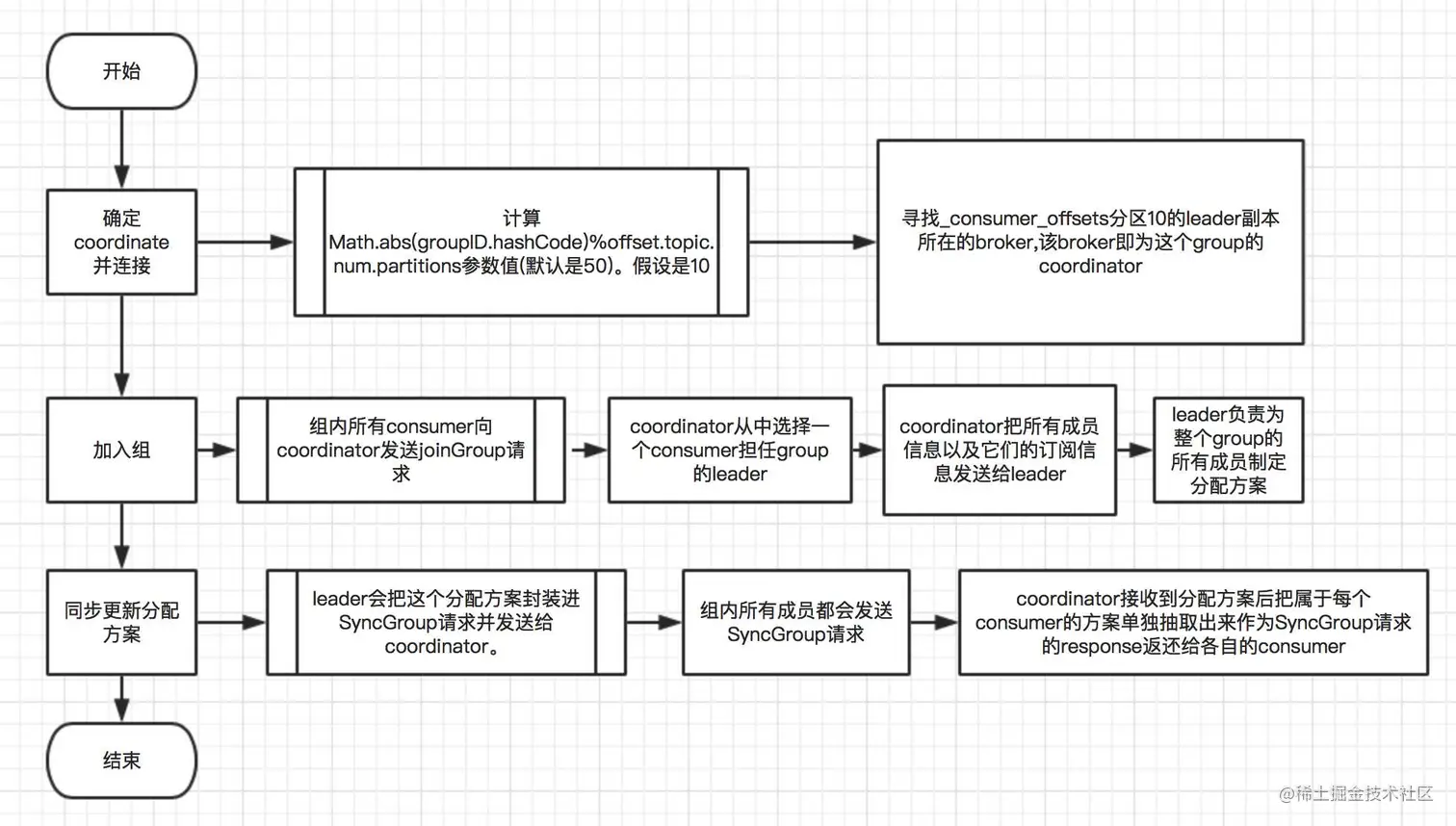

Coordinator介绍： Coordinator介绍.jpeg

  • 负责topic-partition<-> consumer的负载均衡
  • 根据不同的场景提供不同的分配策略
    • Dynamic Membership Protocol
    • Static Membership Protocol
    • Incremental Cooperative Rebalance

2.2 Kafka高可用

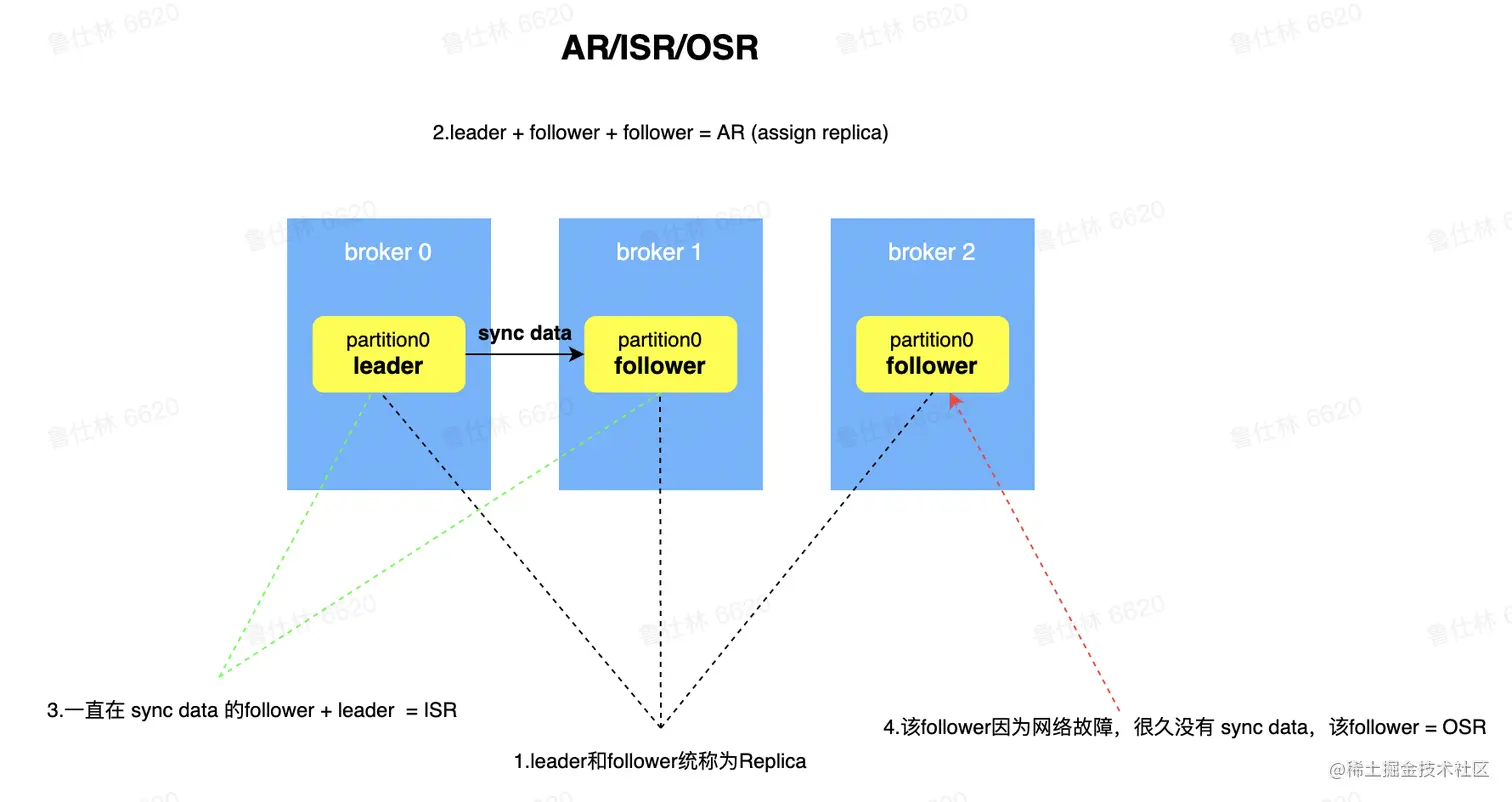

副本同步机制： 副本同步机制.png

  • AR：Assign Replica,已经分配的所有副本
  • OSR：out Sync Replica，很久没有同步数据的副本
  • ISR：一直都在同步数据的副本，可以作为热备进行切换的副本，min.insync.replicas最少isr数量配置

写入Ack机制：

  • Ack = 1：Leader副本写入成功，Producer即认为写成功
  • Ack = 0：OneWay模式，Producer发送后即为成功
  • Ack = -1：ISR 中所有副本都成功，Producer 才认为写成功

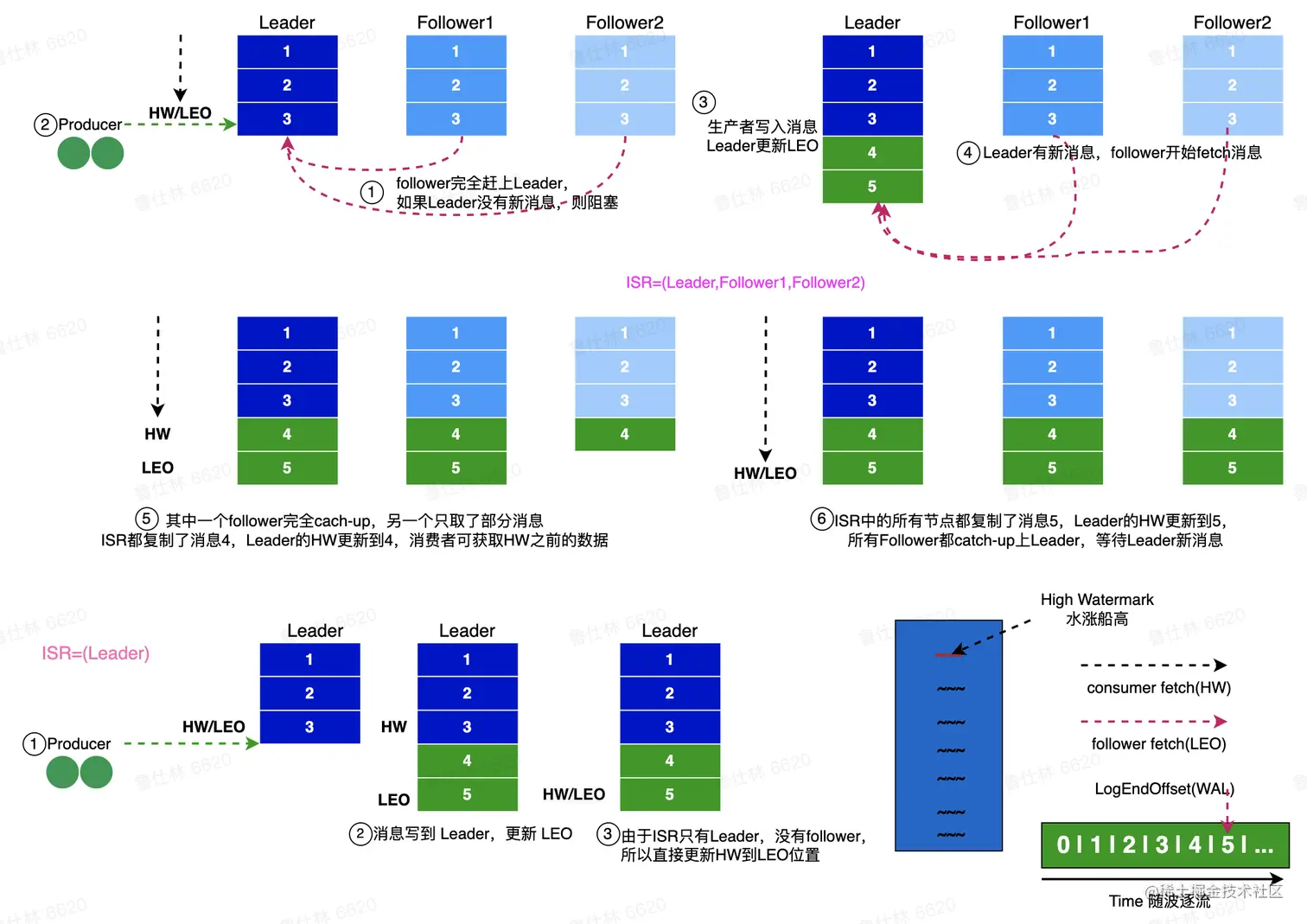

副本同步： 副本同步.png

  • LEO：Log End Offset，日志最末尾的数据
  • HW：ISR最小的LEO作为HW，HW的消息为Consumer可见的消息

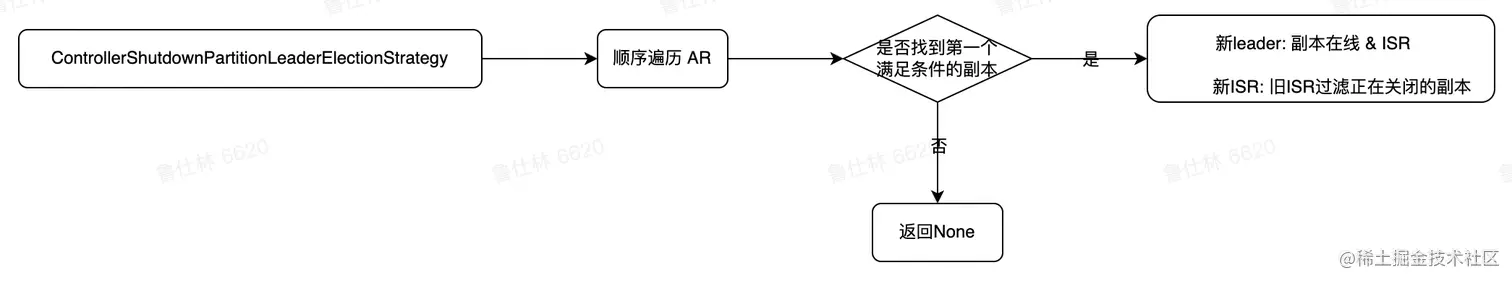

副本切换机制： 副本选举.png
优先选取Isr中的副本作为leader，如果lsr中无可用副本，Clean选举（partition不可用）或Unclean选举（选择其他存活副本）

2.3 Kafka集群扩缩容

Kafka集群扩缩容之后的目标：Topic维度（partition在各个broker之间分布是均匀的，同一个partition的replica不会分布在一台broker）、Broker维度（Broker之间replica的数量是均匀的）。 Kafka集群扩缩容.png

集群扩容步骤：

1 扩容Broker节点：Leader副本写入成功，Producer即认为写成功
2 计算均衡的Replica分布拓扑：保证Topic的partition在broker间分布均匀·保证Broker 之间Replica分布均匀
3 Controller负责新的副本分布元数据广播：Controller 将新的leaderlfollower信息广播给broker
4 Broker负责新副本的数据同步：Broker上有需要同步数据的副本则进行数据同步

集群缩容步骤：

1 计算均衡的Replica分布拓扑:保证Topic的partition在 broker间分布均匀、保证Broker之间Replica分布均匀
2 Controller负责新的副本分布元数据广播：Controller将新的leader/follower信息广播给broker
3 Broker负责新副本的数据同步：Broker上有需要同步数据的副本则进行数据同步
4 下线缩容的 Broker节点：数据同步完毕之后下线缩容的Broker节点

集群扩缩容需要注意问题：扩缩容时间长、扩缩容期间集群不稳定和无法执行其他操作

2.4 Kafka未来演进之路

去除zookeeper依赖
使用KRaft作为元数据和数据存储介质

2.5 Kafka运维/调优经验介绍

集群参数配置：

zookeeper.session.timeout.ms = 30000
log.segment.bytes = 536870912
log.retention.hours = 36
log.retention.bytes = 274877906944
num.network.threads = 32
num.io.threads = 200
auto.create.topics.enable = false
auto.leader.rebalance.enable = false
unclean.leader.election.enable = false
advertised.listeners = SASL_PLAINTEXT://:,PLAINTEXT:/:
security.inter.broker.protocol = SASL_PLAINTEXT

扩缩容优化（为了Topic-Partition均匀分布在Broker间，Broker间的Replica是均匀的）： 扩缩容优化.png

3 Pulsar详解

3.1 Pulsar架构介绍


Pulsar客户端连接集群的两种方式：Broker、Proxy

Proxy方式：
当外网访问内网时，部分场景无法知道Broker地址，如云环境或者Kubernetes环境。Proxy提供类似GateWay代理能力，解耦客户端和Broker，保障Broker安全。

Broker方式：
Pulsar Broker无状态组件，负责运行两个模块。Http服务器：暴露了restful接口，提供生产者和消费者topic查找api。调度分发器：异步的tcp服务器，通过自定义二进制协议进行数据传输。
Pulsar Broker作为数据层代理。Bookie通讯：作为Ledger代理负责和Bookie进行通讯。流量代理：消息写入Ledger存储到Bookie，消息缓存在堆外，负责快速响应。

Storage介绍：
Pulsar数据存储Segment在不同存储中的抽象如下。定义好抽象之后，即可实现多介质存储。

分布式Journal系统(Bookeeper)中为Journal/Ledger
分布式文件系统(GFS/HDFS)中为文件
普通磁盘中为文件
分布式 Blob存储中为Blob
分布式对象存储中为对象
  • L1(缓存)：Broker使用堆外内存短暂存储消息，适用于Tail-Read读场景
  • L2(Bookkeeper)：Bookkeeper使用Qurom写，能有效降低长尾，适用于Catch-Up 较短时间内的较热数据
  • L3(S3等冷存)：存储成本低，扩展性好，适用于Catch-Up长时间内的冷数据

3.2 Bookkeepr其他内容

BK组件：
Ledger是BK的一个基本存储单元。Fragment是BK的最小分布单元，也是Ledger的组成单位。Entry表示每条日志都是一个Entry。

生产模式：Shared、Exclusive、ExclusiveWVithFencing、WaitForExclusive

消费模式：Exclusive、Failover、Shared、Key_Shared

讲解了：集群HA & Scale-up、Pulsar vs Kafka

4 周边和生态

讲解：Pulsar IO、Kafka Schema、Pulsar SQL

引用参考

【大数据专场 学习资料四】第四届字节跳动青训营
