Pulsar 详解

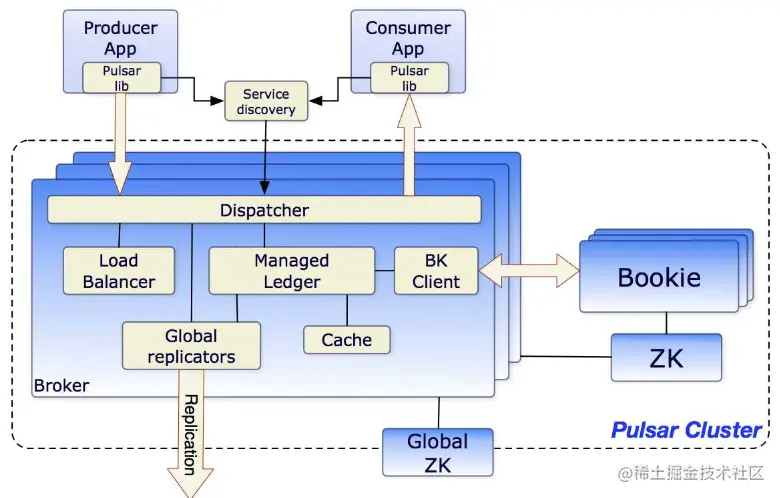

1、Pulsar 架构


（1）Pulsar Proxy


  • Pulsar 客户端连接集群的两种方式
    • Pulsar Client -> Broker
    • Pulsar Client -> Proxy

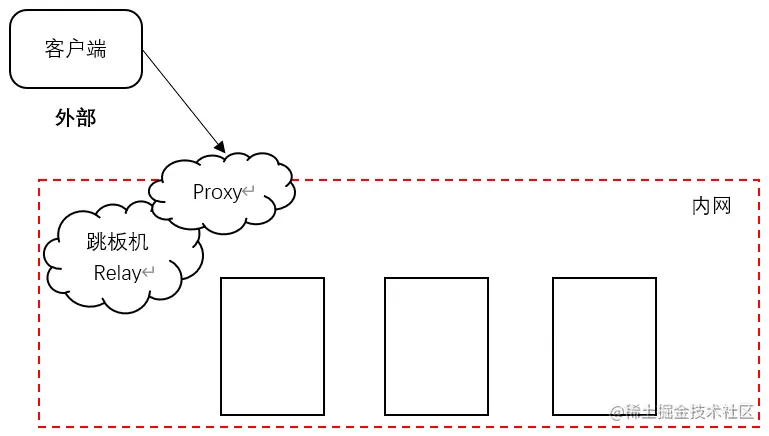

  • Pulsar Proxy 作用及其引用场景
    • 部分场景无法知道 Broker 地址，如云环境或者 Kubernetes 环境
    • Proxy 提供类似 GateWay 代理能力，解耦客户端和 Broker，保障 Broker 安全

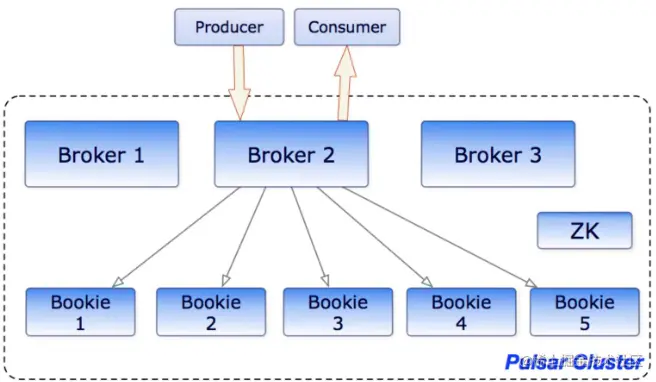

（2）Pulsar Broker


  • Pulsar Broker 无状态组件，负责运行两个模块
    • Http 服务器
      • 暴露了 restful 接口，提高生产者和消费者 topic 查找 api
    • 调度分发器
      • 异步的 tcp 服务器，通过自定义二进制协议进行数据传输
  • Pulsar Broker 作为数据层代理
    • Bookie 通讯
      • 作为 ledger 代理负责和 Bookie 进行通讯
    • 流量代理
      • 消息写入ledger 存储到 Bookie
      • 消息缓存在堆外，负责快速响应

（3）Pulsar Storage


  • Pulsar 数据存储 Segment 在不同存储中的抽象
    • 分布式 Journal 系统（Bookkeeper）中为 Journal/Ledger
    • 分布式文件系统（GFS/HDFS）中为文件
    • 普通磁盘中为文件
    • 分布式 Blob 存储中 Blob
    • 分布式对象存储为对象
  • 定义好抽象之后，即可实现多就介质存储 image.png

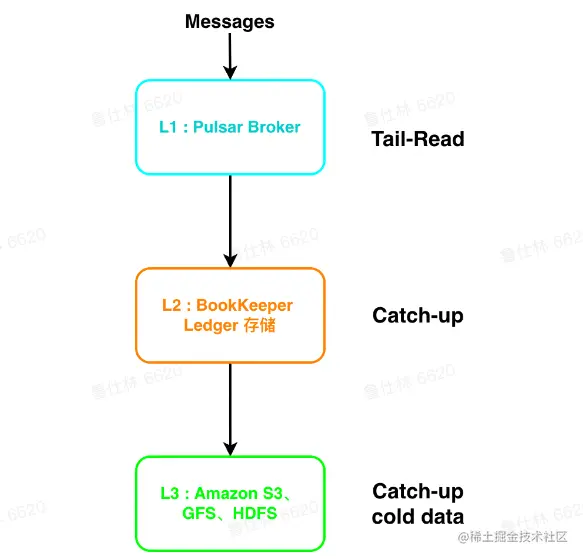

  • L1（缓存）：
    • Broker 使用堆外内存短暂存储消息
    • 适用于 Tail-Read 读场景
  • L2（Bookkeeper）：
    • Bookkeeper 使用 Qurom 写，能有效降低长尾
    • 适用于 Catch-Up 较短时间内的较热数据
  • L3（S3 等冷却）：
    • 存储成本低，拓展性好
    • 适用于 Catch-Up 长时间内的冷数据

（4）Pulsar IO 连接器

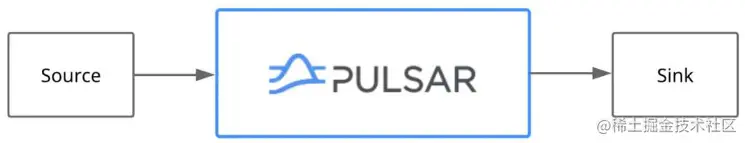

  • Pulsar IO 分为输入（Input）和输出（Output）两个模块。输入代表数据从哪儿来，通过Source 实现数据输入。输入代表数据要往哪儿去，通过 Sink 实现数据输出。
  • Pulsar 提出了 IO（也成为 Pulsar Connector），用于解决 Pulsar 与周边系统的集成问题，帮助用户高效完成工作。
  • 目前 Pulsar IO 支持非常多的连接集成操作，如：
    • HDFS、Spark、Flink、Flume、FS、HBase等。

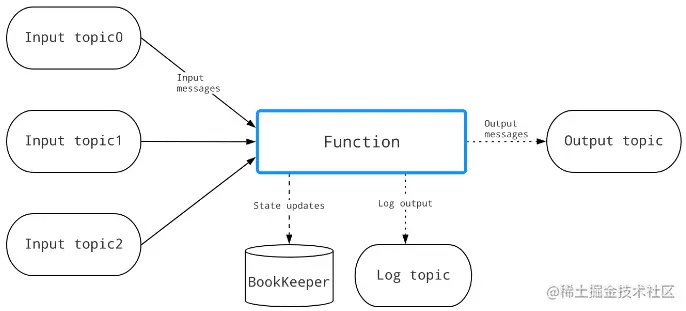

（5）Pulsar Functions（轻量级计算框架）


  • Pulsar Functions 是一个轻量级加计算框架，提供一个部署简单、运维简单、API 简单的 FAAS 平台。
  • Pulsar Functions 提高基于事件的服务。支持有状态与无状态的多语言计算，是对复杂的大数据处理框架的有力补充。
  • 使用 Pulsar Functions，用户可以轻松地部署和管理 function，通过 function 从 Pulsar topic 读取数据或者生产新数据到 Pulsar topic。

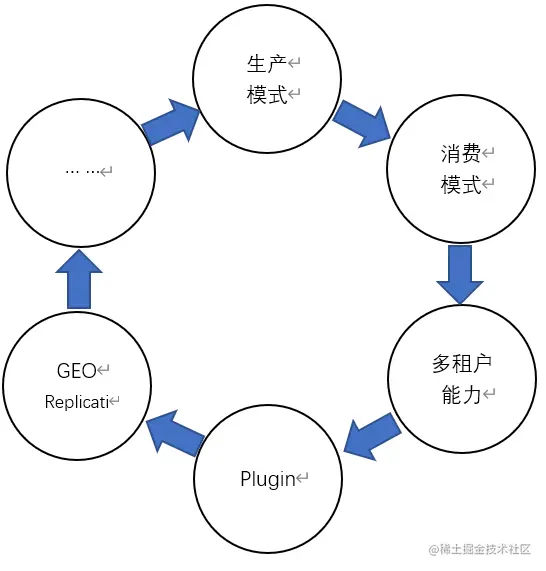

2、Pulsar 特性

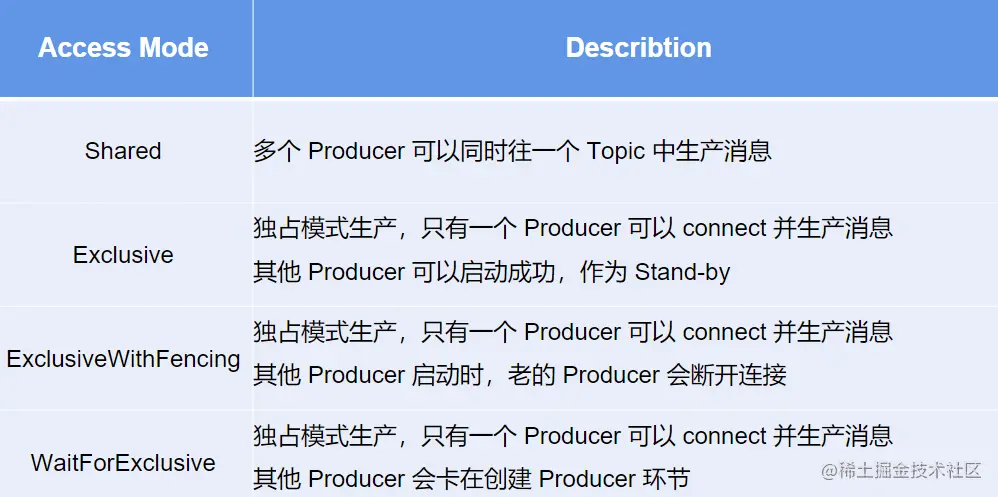

（1）Pulsar 生产模式

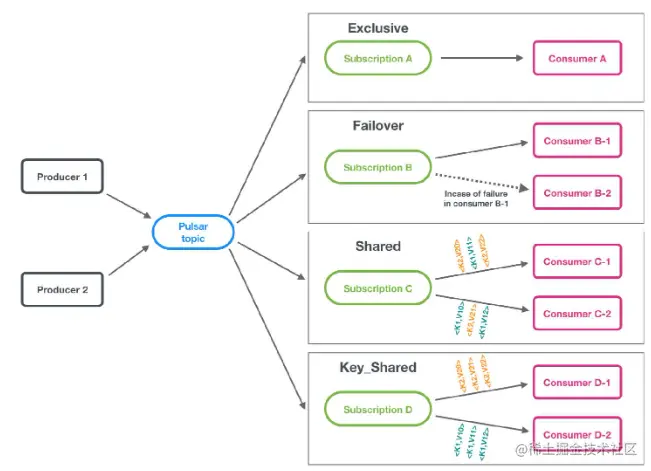

（2）Pulsar 消费模式


  • Exclusive
  • Failover
  • Shared
  • Key_Shared

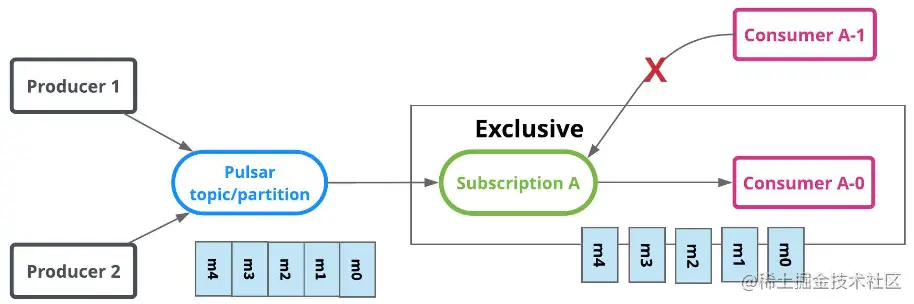

1.Exclusive 消费模式


  • 独占订阅（Stream 流模型）
    • 独占订阅中，在任何时间，一个消费者组（订阅）中有且只有一个消费者来消费 Topic 中的消息

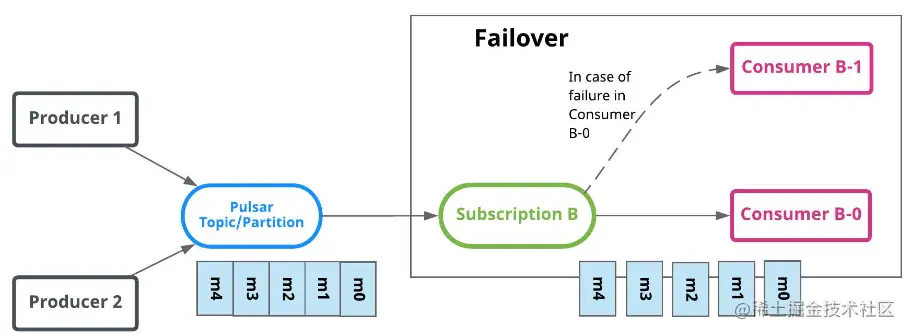

2.Failover 消费模式


  • 故障切换（Stream 流模型）
    • 使用故障切换订阅，多个消费者（Consumer）可以附加到同一订阅。但一个订阅中的所有消费者，只会有一个消费者被选为该订阅的消费者。其他消费者将被指定为故障转移消费者。

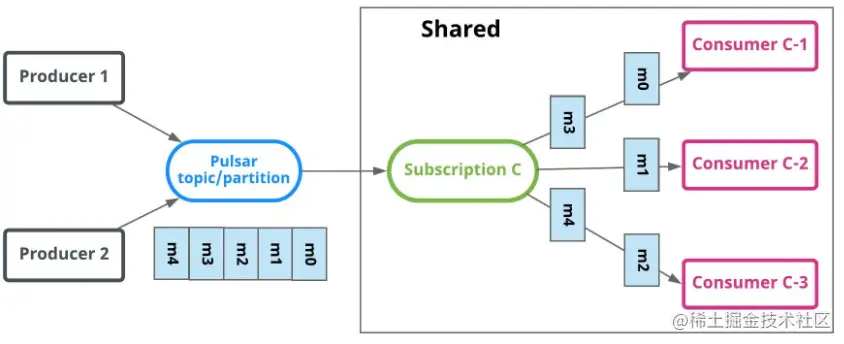

3.Shared 消费模式


  • 共享订阅（Stream 流模型）
    • 使用共享订阅，在同一个订阅背后，用户按照应用的需求挂载任意多的消费者。订阅中的所有消息以循环分发形式发送给订阅背后的多个消费者，并且一个消息仅传递给一个消费者。

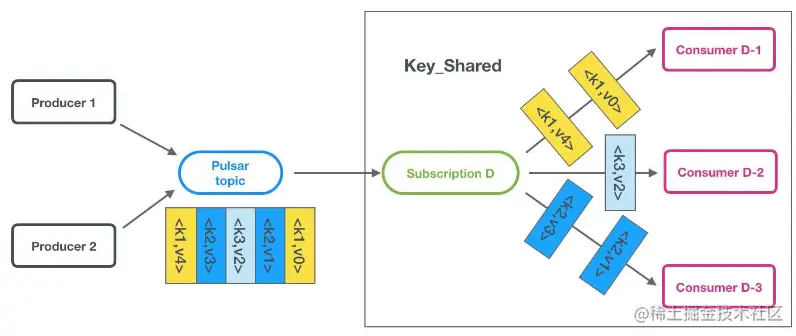

4.Key_Shared 消费模式


  • 按 Key 共享订阅（Stream 流模型）
    • 使用共享订阅，在同一个订阅背后，用户按照应用需求挂载任意多的消费者。订阅中的所有消费者以 key-hash 发送给订阅背后的多个消费者，并且一个消息仅传递给一个消费者。

（3）Pulsar 多租户

  • Pulsar 多租户体现在 Url 中：
    • persistent://tenant/namespace/topic

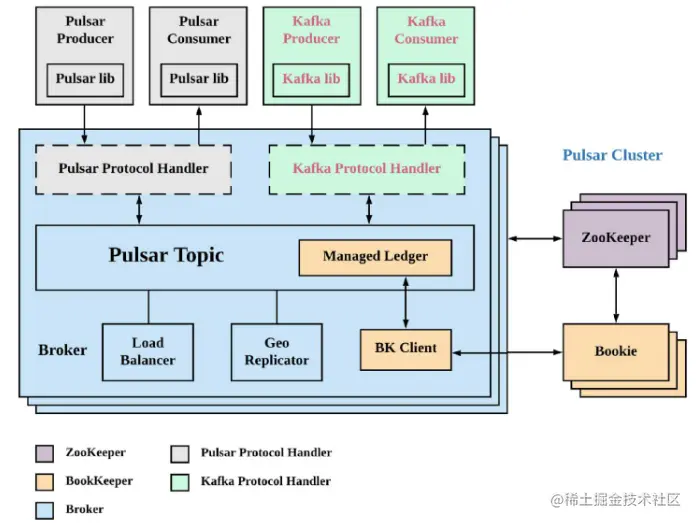

（4）Pulsar Plugin


  • 当前支持 Plugin 类型
    • KOP（Kafka on Pulsar）
    • ROP（RocketMQ on Pulsar）
    • AOP（AMQP on Pulsar）
    • MOP（MQTT on Pulsar）
  • 实现 Plugin 需要支持的功能
    • 路由查询
    • Message Protocol
    • Offset & Msgld

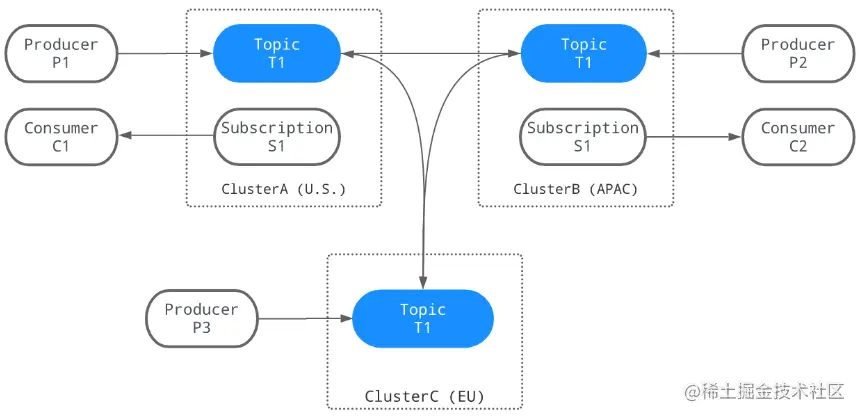

（5）Pulsar GEO Relication


  • 跨数据中心复制
  • 消费其他地域数据

3、集群 HA & Scale-up

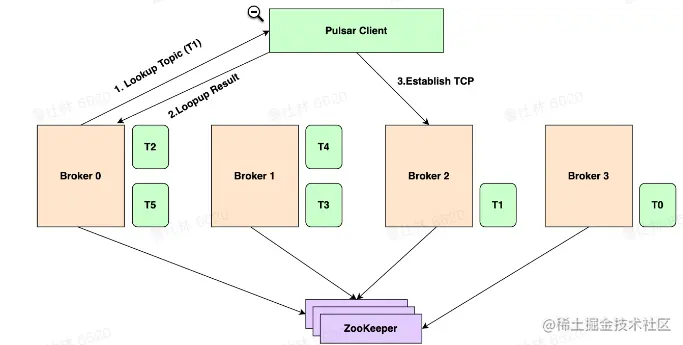

（1）HA & Scale-up


  • Topic <-> Bundle 完成映射
  • Bundle 分配给 Broker image.png
  • Lookup Topic
  • Lookup Result
  • Establish TCP Connection

4、存储计算分离


  • 分层架构优势
    • 流量代理层和数据存储层解耦
    • 流量代理层无状态，可快速扩缩容（K8s 等弹性平台）
    • 流量代理层可以对接海量的客户端连接
    • 存储层负责数据存储，可以使用多级存储
  • 计算层
    • 对于写入的数据，可以做预处理，简单 ETL
    • 可以做数据缓存，应对高扇出度场景
    • 无状态，扩缩容后能快速完成负载均衡 Balance
  • 存储层
    • 按照数据冷热进行存储介质区分，降低成本
    • 历史数据可海量保存，数据无价
    • 可直接通过存储层接口读取数据，批式计算
