「Android View系列」1.View坐标系

本文已参与「新人创作礼」活动，一起开启掘金创作之路。

前言

View是 Android界面体系非常重要的一块，虽然说 View 不属于四大组件范畴，但是作用堪比四大组件。本文将介绍一下View的基础知识：View坐标系，View的位置参数和MotionEvent。

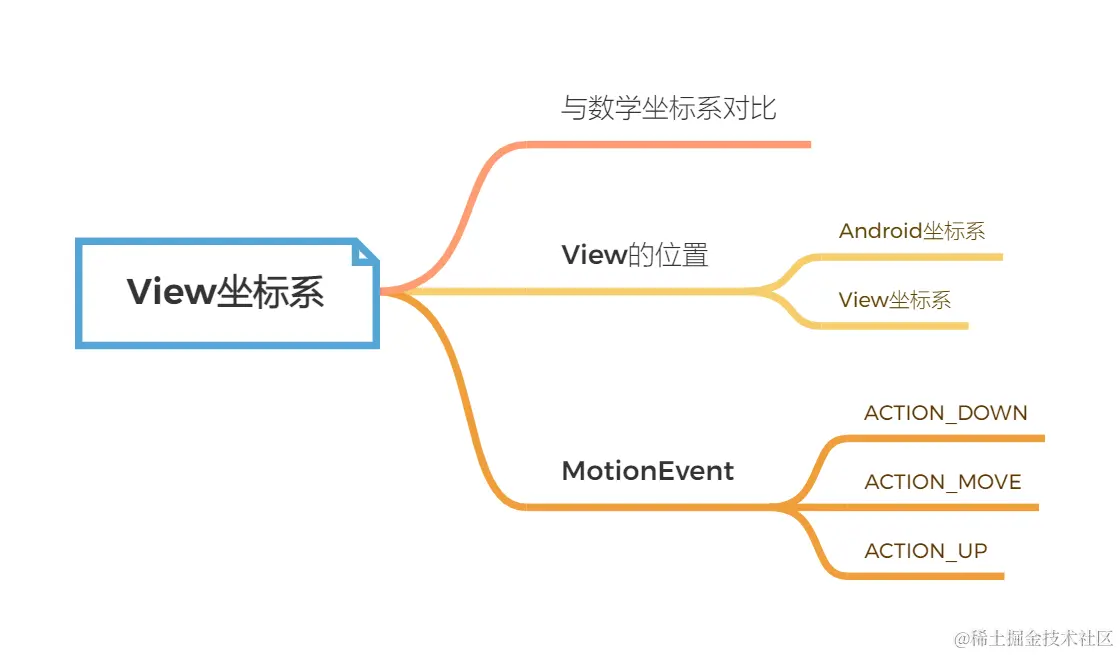

本文总览

1.与数学坐标系对比

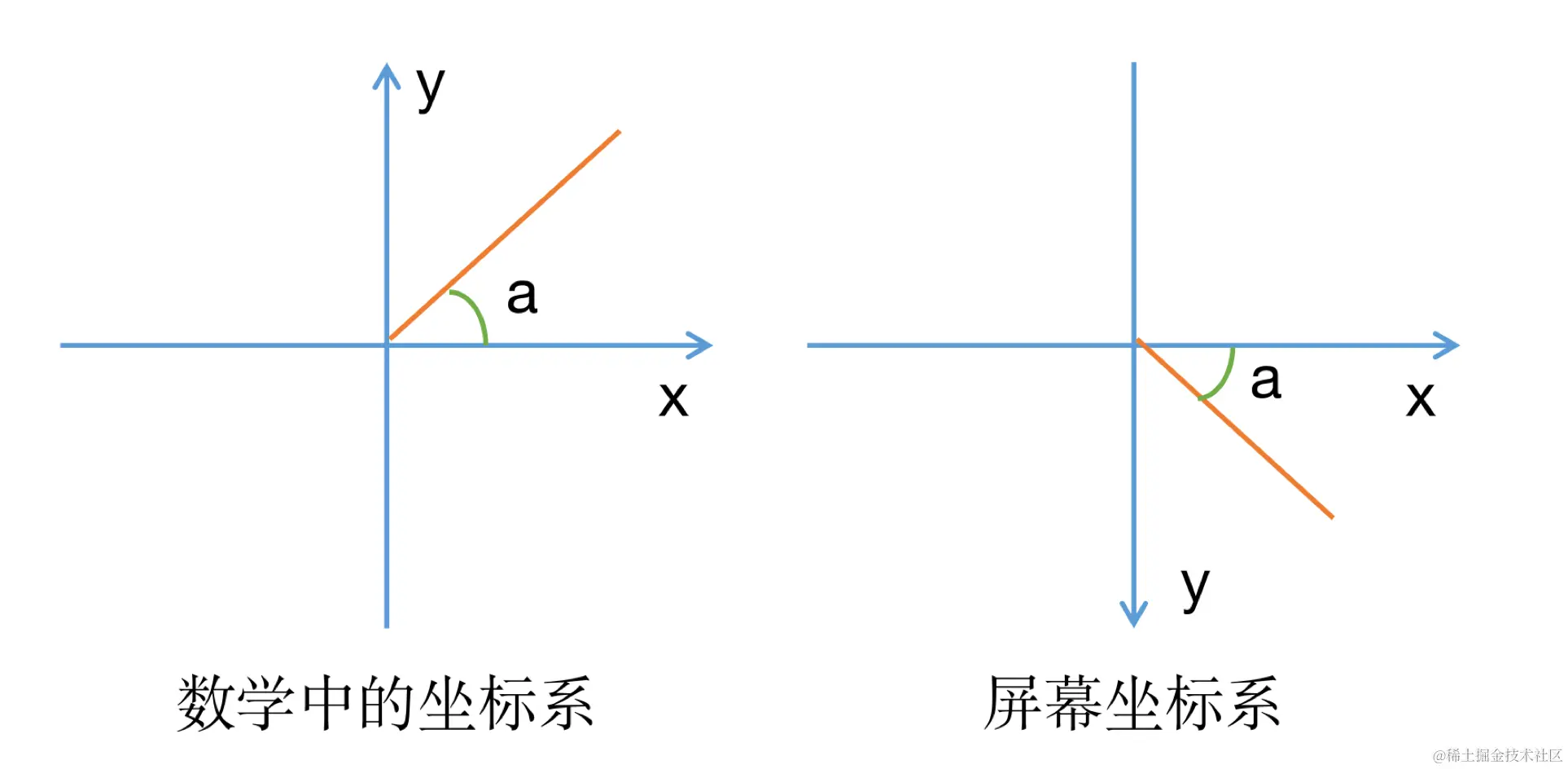

对于移动设备，一般是将左上角视为坐标系原点，向右为X轴正方向，向下为Y轴正方向。 所以在Android中所说的屏幕坐标系与数学中的点坐标系是有区别的。(如下图所示)

后面在开发中所指的坐标系，默认原点都是在左上角，这一点先说明。

2.View的位置参数

在安卓中，坐标系又有Android坐标系(屏幕坐标系)和View坐标系(视图坐标系)区分。

2.1Android坐标系

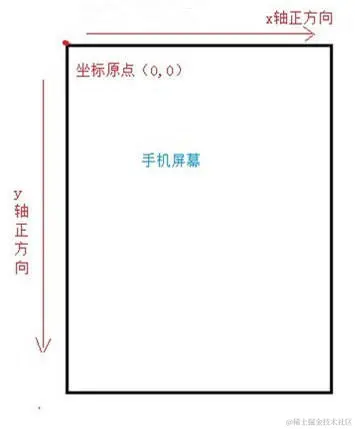

在Android坐标系中，将屏幕左上角设为原点，原点向下为Y轴正向，原点向右为X正向。

马上讲到MotionEvent中，getRawX()和getRawY()获取的坐标值，就是参照此坐标系得到。

2.2View坐标系

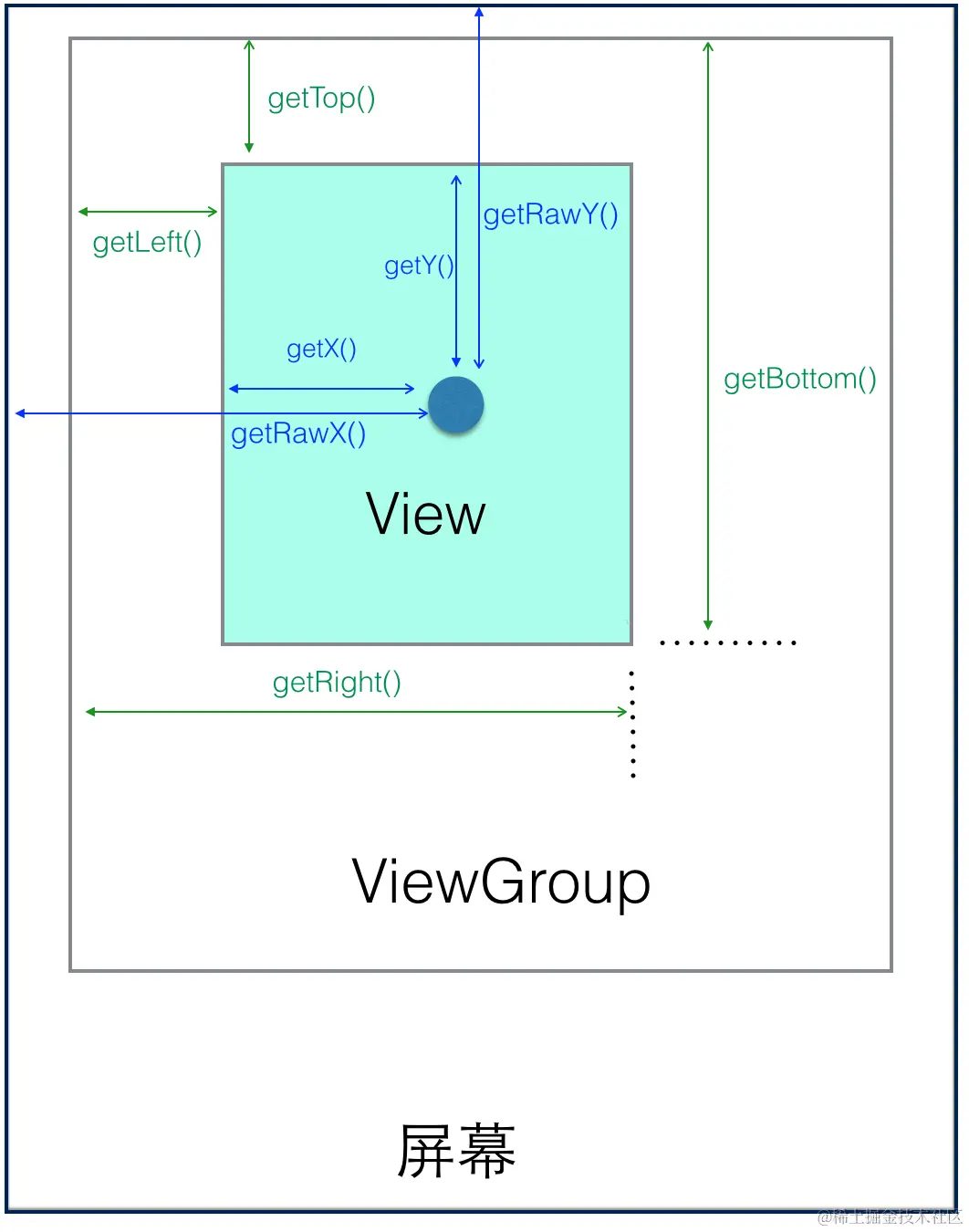

在日常开发中，绘制View等操作使用的点坐标一般是参考View坐标系，获取到相对坐标。 参考以上坐标系，能获取到View一系列常用位置参数：

• View高度: $getHeight() = getBottom() - getTop()$
• View宽度: $getWidth() = getRight() - getLeft()$
• $getTop()$：获取View顶边到其父布局顶边的距离
• $getLeft()$：获取View左边到其父布局左边的距离
• $getRight()$：获取View右边到其父布局左边的距离
• $getBottom()$：获取View底边到其父布局顶边的距离

通过视图坐标系，指定View中的任意点的相对坐标都可以计算出来

• $getX() = getRawX() - getLeft()$
• $getY() = getRawY() - getTop()$

3.MotionEvent

View 源码中 onTouchEvent()

@Override
public boolean onTouchEvent(MotionEvent event) {
    ...
    boolean value = super.onTouchEvent(event);
    ...
    return value;
}

触摸屏幕会产生的一系列事件，典型的事件类型有如下几种：

• ACTION_DOWN——刚接触屏幕；
• ACTION_MOVE——在屏幕上移动；
• ACTION_UP——从屏幕上松开的一瞬间

正常情况下，一次手指触摸屏幕的行为会触发一系列事件，如下：

• 点击屏幕后松开，事件顺序 DOWN -> UP；
• 点击屏幕滑动一会再松开，事件顺序 DOWN -> MOVE-> …> MOVE-> UP

通过MotionEvent，可以得到点击事件发生时的坐标(x, y)，Android系统提供了对应方法：getX()/getY() 和 getRawX()/getRawY()

• getX()/getY() 是相对于当前View左上角的x和y坐标；
• getRawX()/getRawY() 是相对于手机屏幕左上角的x和y坐标。

对于MotionEvent进一步理解，等后面分析View 事件分发处理时，还会讲到。

总结

本文就介绍View里常用的与坐标相关的概念，常用坐标系。这些基础知识对后面的自定义View，View事件分发机制都是非常重要的，为其做铺垫。
