从 Kafka 到 Pulsar：数据流演进之路 ｜ 青训营笔记

这是我参与「第四届青训营」笔记创作活动的的第10天。

一、课程概述

• 介绍了消息队列的内容
• 介绍了Kafka的背景、实现、应用
• 介绍了Pulsar的实现和应用

二、详细信息

1. 消息队列概述

消息队列在各个领域扮演的角色。

1.1 消息队列的应用场景

• MQ信息通道
  • 异步解藕：下游无需关注上游
  • 削峰填谷：数据可以储存
  • 发布订阅
  • 高可用：解藕小模块，各模块独立可用
• EventBridge事件总线
  • 事件源：将云服务、自定义应用、SaaS应用等应用程序产生的时间信息发布到事件集
  • 事件集：存储接受的事件信息，并根据事件规则将事件信息路由到事件目标
  • 事件目标
• DataPlatform流数据平台
  • 提供批/流数据处理能力
  • 各类组件提供各类connect
  • 提供streaming/function能力
  • 根据数据schema灵活进行数据预处理

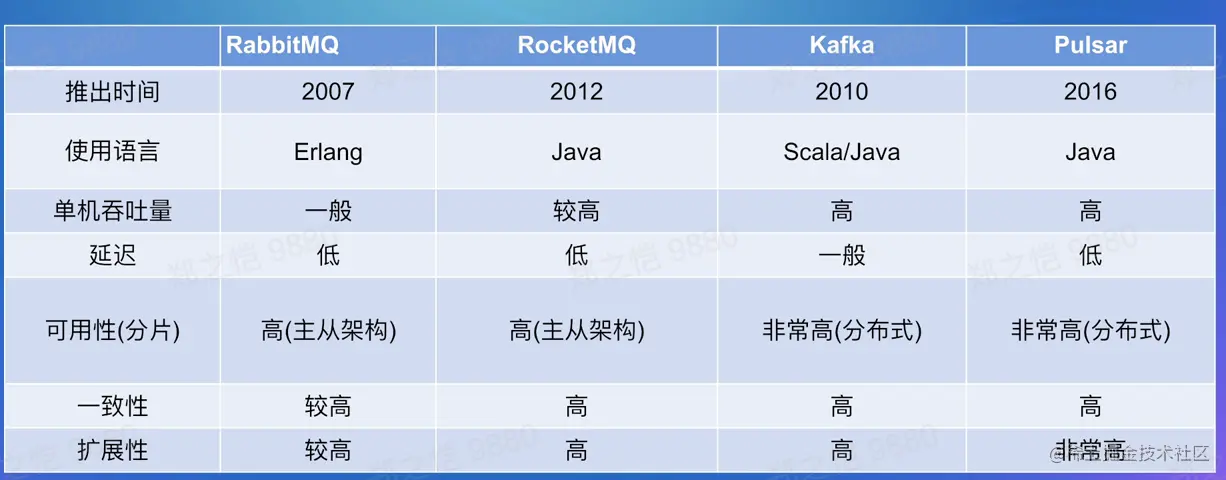

1.2 主流消息队列相关介绍

2. Kafka详解

Kafka架构解析及未来演进方向。

2.1 架构介绍

• Producer：生产数据，写入Kafka存储系统中
• Consumer：数据消费
• Zookeeper：元数据存储
  • 选举机制：Paxos
  • 提供一致性：写入强一致性；读取会话一致性
  • 提供可用性：一半以上节点存活即可续写
  • 提供功能：watch机制；持久/临时节点能力
  • Kafka存储数据：
    • Broker Meta信息（临时节点）
    • Controller信息（临时节点）
    • Topic信息（持久节点）
    • Config信息（持久节点）
• Broker集群 由多个节点构成，topic的partition分配在brocker中；主节点负责写入，从节点负责备份
  • 若干broker节点组成kafka集群
  • broker作为消息接收模块，使用react网络模型进行消息数据的接受
  • broker作为消息持久化模块
  • controller选举
    • broker启动尝试去zk注册controller节点
    • 注册上的就是controller，其余watch controller，异常则重新注册
  • coordinator
    • 负责topic-partition和consumer的负载均衡
    • 根据不同场景提供不同的分配策略
      • Dynamic Membership
      • Static Membership
      • Incremental Cooperative Rebalance

2.2 高可用

• 副本同步机制
  • 提供lsr副本复制机制，提供热备功能
  • 写入端提供ack=0， -1， 1机制，控制副本同步强弱
• 副本切换机制
  • 提供clean/unclean副本选取机制

2.2.1 ISR机制

• AR：assign replica 已经分配的所有副本
• OSR：out sync replica 很久没有同步数据的副本
• ISR：一直都在同步数据的副本；可以作为热备进行切换的副本；min.insync.replicas最少isr数量配置

2.2.2 Kafka写入ACK

• 如何保证消息不丢
  • 3副本如何结合min.insync.replica以及ack配置保证写入Kafka系统中数据不丢失？
    • min.insync.replica = 2 , ack = -1
  • 5副本？
    • 相同

2.2.3副本同步

• LEO：log end offset 日志最末尾的数据
• HW：ISR中最小的LEO作为HW，HW的消息为consumer可见消息

2.2.4 副本选举

• clean选举
• unclean选举

2.3 集群扩缩容

• 集群扩缩容目标

  • topic维度
    • partition在各个broker之间分布均匀
    • 同一个partition的replica不会分在一台broker
  • broker维度
    • broker之间replica数量均匀

• 扩容

• 缩容

• 问题

  • 扩缩容时间长：数据迁移
  • 扩缩容期间集群不稳定：保证数据完整性，从最老开始同步，集群时刻从磁盘读取，负载高
  • 扩缩容期间无法执行其他操作

2.4 未来演进

• 去除zookeeper依赖
  • 依赖zk的问题：元数据存储困难/元数据更新网络开销大/强耦合违背软件设计原则/网络分区复杂度高/并发访问zk问题多
• 使用KRaft作为元数据和数据存储
  • process.roles = broker
  • process.roles = controller
  • process.roles = broker, controller
  • process.roles = null ZK模式下
• 存算分离

3. Pulsar详解

Pulsar结构解析以及云原生中的优势。

3.1 Pulsar架构介绍

• proxy
  • pulsar客户端连接集群的两种方式：client->broker/proxy
  • 作用和场景
    • 部分场景无法知道broker地址，云/kubernetes
    • proxy提供类似gateway能力，解藕客户端和broker，保护broker安全
• pulsar broker
  • 无状态组件 运行http服务器和调度分发器
  • 作为数据层代理：BK通讯，流量代理（消息写入ledger存储到BK，消息缓存在堆外负责快速响应）
• pulsar storage
  • pulsar数据存储segment在不同存储中的抽象
  • 分布式journal系统BK中为journal/ledger
  • 分布式文件系统中为文件
  • 磁盘中为文件
  • 分布式blob中为blob
  • 分布式对象存储中为对象
  • 定义好抽象之后可以按需选择
  • 多级存储
    • L1缓存：broker使用堆外内存短暂存储/tail-read
    • L2 BK：qurom写降低长尾，latency低，适用于catch-up较短时间内较热数据
    • L3 冷存：存储成本低，扩展性好；适用于catch-up长时间的冷数据

3.2 bookkeeper介绍

• BK新建ledger
  • ensemble size（E）一个Ledger所涉及的bookie集合
  • write quorum size：副本数
  • ack quorum size：写请求成功需要满足的副本数
• BK ledger分布
  • 从bookie pool挑选bookie构成ensemble
  • write quorum size决定发送给哪些bookies
  • ack quorum size决定收到哪几个ack即为成功
• BK读一致性
  • 检查LAC
• BK读写分离
  • 写入不但会写入journal也会写入memtable，定期刷盘
  • 先读取memtable，没有再通过索引读磁盘
• BK with pulsar
  • topic-partition
    • topic由多个partition组成
    • partition由多个segment组成
    • segment对应ledger
  • partition和broker之间为映射关系
  • broker扩缩容过程只需要修改底层

3.3 pulsar特性介绍

• 生成模式

  • shared：多producer往一个topic生产消息
  • exclusive：独占，只有一个producer可以connect并生产
  • exclusivewithfencing：新producer会取代旧producer
  • 新producer卡在创建环节

• 消费模式

  • 独占订阅（stream流模型）：只有一个消费者
  • failover消费模式（故障切换）：多个附加到同一订阅，但一个订阅中所有消费者只能有一个，然后故障切换到下一个
  • shared模式（queue）：均分模式
  • key-shared模式（queue）：按照key进行hash发给不同consumer

• 多租户能力

  • 体现在url中

• plugin

• GEO replication

  • 跨数据中心复制：重要数据异地容灾
  • 消费其他地域数据

3.4 集群HA & scale up

• Topic<->bundle完成映射
• bundle分配给broker
• look up topic
• look up result
• TCP连接

3.5 Pulsar vs Kafka

• 存储架构
  • pulsar存算分离
  • 分层架构优势：流量代理数据存储解藕；流量代理无状态快速扩缩容；流量代理可以对接海量客户端；存储层负责数据存储，可以多级；
  • 计算层：可以预处理数据；数据缓存；无状态扩缩容后能快速负载均衡
  • 存储层：可以实现分层存储 扩缩容
• 运维操作
• 功能特性
• 生态集成

三、个人总结

本节课介绍了数据流的基本概念，通过消息队列实现数据的流动。Kafka和Pulsar是消息队列的两种不同实现方式，本节课也介绍了他们不同的模式、应用和优势。
